Referenzmuster, Oberflächenmuster oder Prüfmodell? Das richtige Muster für die Freigabe wählen

Wählen Sie ein Oberflächenmuster für das Erscheinungsbild der Oberfläche, ein Prüfmodell für die darin nachgebildeten Bedingungen und ein freigegebenes Referenzmuster für die ausdrücklich genehmigte Produktkonfiguration. Bei individuell gefertigten dekorativen Leuchten lautet die hilfreiche Frage nicht: „Welches Muster ist am besten?“, sondern: „Welche Entscheidung können wir anhand der Zeichnung noch nicht treffen?“ Ein Metallplättchen zeigt nicht, ob ein Kronleuchter in einer Lobby zu wuchtig wirkt; ein Modell in Originalgröße ohne Stromversorgung klärt nicht, wie sein Diffusor im beleuchteten Zustand aussieht.

Beginnen Sie mit der offenen Frage und legen Sie anschließend fest, was das physische Objekt nachbilden muss. Vergleichen Sie die Optionen anhand derselben Freigabeaufgaben und dokumentieren Sie die erforderlichen Bedingungen, bevor Sie ein Muster beauftragen. So wird die Freigabe zu einer klar umrissenen Entscheidung und nicht zu einer pauschalen Zustimmung zu allem, was gezeigt wird.

Oberfläche, Größe und Funktion brauchen unterschiedliche Nachweise

Ein Oberflächenmuster ist eine Art von Musterobjekt, ein Prüfmodell eine für eine bestimmte Entscheidung gebaute Nachbildung und ein freigegebenes Referenzmuster ein vereinbarter Referenzstatus; dasselbe Objekt kann mehrere Rollen erfüllen. Ein abgezeichnetes Oberflächenmuster kann zum Maßstab für eine Oberfläche werden, ohne damit die gesamte Leuchte abzudecken. Ebenso kann ein funktionsfähiger Prototyp zur akzeptierten Leuchtenreferenz werden, sobald Konfiguration und Freigabeumfang vereinbart sind.

• Farbe, Glanz oder Struktur: Beginnen Sie mit einem repräsentativen physischen Oberflächenmuster und beurteilen Sie es neben den relevanten Materialien unter benannten Lichtbedingungen.
• Proportion, Aufhängung oder Montagezugang: Fordern Sie ein Modell oder eine Baugruppe an, die die relevanten Abmessungen und Schnittstellen nachbildet.
• Beleuchtetes Erscheinungsbild oder Steuerung: Definieren Sie ein elektrisch betriebenes Prüfmodell mit den für diese Frage erforderlichen Komponenten und Betrachtungsbedingungen.
• Vergleich mit der Produktion: Bewahren Sie eine eindeutig identifizierte, akzeptierte Referenz auf, die mit den vereinbarten Zeichnungen, Komponenten und Ausnahmen verknüpft ist.

Das größte Musterobjekt ist nicht automatisch das aussagekräftigste. Eine vollständige Leuchte mit vorläufigem Glas kann für die Farbentscheidung weniger nützlich sein als ein korrekt hergestelltes Glasmuster. Investieren Sie den Aufwand für die Musterentwicklung in die Nachbildung der offenen Frage, statt ein Präsentationsobjekt anzufertigen, das sie unbeantwortet lässt.

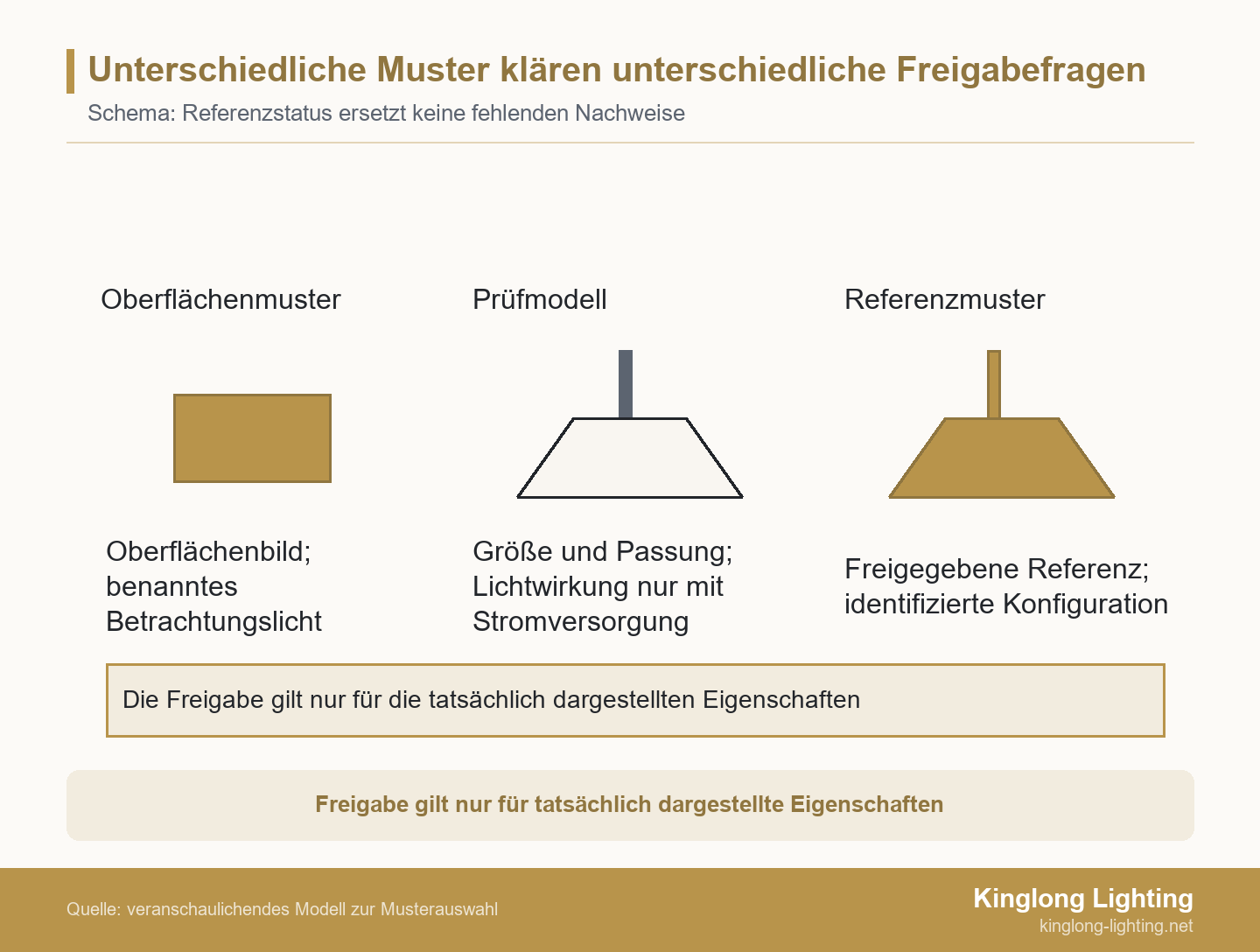

Was Oberflächenmuster, Prüfmodell und Referenzmuster bedeuten

Diese Begriffe bezeichnen unterschiedliche Dinge: eine Oberflächenprobe, eine Nachbildung zur Beurteilung und eine für einen bestimmten Zweck akzeptierte Referenz. Nutzen Sie diese Unterschiede im Mustergespräch mit dem Hersteller. Weiterführende Hinweise zu Spezifikation und Beschaffung finden Sie in den Ressourcen für Beleuchtungsprojekte.

Ein Oberflächenmuster ist eine kleine physische Oberflächenprobe; sein sinnvoller Freigabeumfang umfasst das dargestellte Material, das Verfahren und das Erscheinungsbild unter vereinbarten Betrachtungsbedingungen. Es kann sich um ein beschichtetes Metallplättchen, eine gebürstete Platte oder ein Glasstück handeln. Benennen Sie Grundmaterial und Behandlung: „Champagnergold“ allein erklärt nicht, ob die vorgeschlagene Leuchte dasselbe Grundmaterial, dieselbe Bürstrichtung oder dieselbe Schutzbeschichtung verwendet.

Ein Prüfmodell bildet ausgewählte Merkmale oder Bedingungen zur Beurteilung nach; geben Sie an, ob es in Originalgröße oder als Teilmodell ausgeführt und mit oder ohne Strom betrieben wird. Eine Silhouette in Raumgröße kann eine Proportionsfrage beantworten, auch wenn sie nicht aus den Serienmaterialien besteht. Eine Verbindungsbaugruppe kann die Passung klären, ohne den gesamten Kronleuchter nachzubilden. Keines dieser Objekte sollte als Nachweis für nicht enthaltene Merkmale dienen.

Verstehen Sie ein freigegebenes Referenzmuster als eindeutig identifizierte physische Referenz, die für eine bestimmte Produktkonfiguration und einen bestimmten Freigabeumfang akzeptiert wurde, nicht als allgemeingültige Zertifizierungskategorie. Manche Teams meinen damit eine vollständige akzeptierte Leuchte, andere einen aufbewahrten Oberflächenstandard. Vereinbaren Sie die Bedeutung im Projekt, statt sich auf die Bezeichnung zu verlassen. Eine freigegebene Oberflächenreferenz und eine Referenz für das vollständige Produkt sind nicht austauschbar.

Auch das Erscheinungsbild hat mehrere Dimensionen. Eine Übereinstimmung mit der nominellen Farbe belegt nicht, dass die Oberfläche die gewünschte Struktur oder Qualität des Spiegelbilds besitzt.

ASTM D523 behandelt den gerichteten Glanz nichtmetallischer Proben und weist darauf hin, dass Struktur, Reflexionsschleier und die Klarheit reflektierter Bilder ebenfalls die Beurteilung des Erscheinungsbilds beeinflussen.

Beschreiben Sie bei der Projektbeurteilung die wichtigen sichtbaren Eigenschaften und vereinbaren Sie deren Vergleichsmethode. Machen Sie aus einem Glanzmesswert keinen universellen Grenzwert für dekorative Metalloberflächen; das zitierte Verfahren hat einen eigenen Anwendungsbereich hinsichtlich der Proben.

Eine Auswahlmatrix für Freigabemuster individueller Leuchten

Vergleichen Sie die Muster anhand der Entscheidung, nicht anhand einer vermeintlichen Qualitätshierarchie. Diese Matrix hilft Projektteams bei der Auswahl; sie ist kein standardisiertes Abnahmeverfahren. Die Bedingungen in den Einträgen sind entscheidend: Ein elektrisch betriebenes Modell und eine unbeleuchtete Silhouette sind beide Prüfmodelle, beantworten aber unterschiedliche Fragen.

Wählen Sie mithilfe der Matrix das kleinste repräsentative Musterobjekt, das die offene Entscheidung klärt, und ergänzen Sie ein weiteres, wo sein Umfang endet. Geht es um eine sichtbare Naht, prüfen Sie das tatsächliche Verbindungsdetail. Geht es um die Wirkung eines Kronleuchters im Raum, ist eine Verbindungsprobe der falsche Nachweis, selbst bei hervorragender Verarbeitung.

Überführen Sie diese Auswahl in eine Entwicklungsanfrage, bevor Sie die Lieferung besprechen. Fragen Sie, was die spätere Produktion repräsentiert, was vorläufig bleibt und ob nach Änderungen an vorläufigen Teilen eine weitere Beurteilung erforderlich ist. So wird ein Musterangebot nicht allein deshalb akzeptiert, weil es eine vertraute Bezeichnung verwendet.

Kinglong beschreibt Zeichnungsprüfung, physische Prototypenentwicklung und Musterfreigabe in seinem Entwicklungsprozess für individuelle Leuchten. Klären Sie in diesem Gespräch das Musterobjekt und den Prüfungsumfang für die konkrete Leuchte, statt ein standardmäßiges Musterpaket vorauszusetzen.

Wann ein Oberflächenmuster genügt – und wann nicht

Ein Oberflächenmuster ist ein sinnvoller Ausgangspunkt, wenn die offene Entscheidung die dargestellte Oberfläche betrifft. Es genügt nicht, wenn die Entscheidung von Krümmung, benachbarten Materialien, durchgelassenem Licht oder Unterschieden zwischen zusammengesetzten Teilen abhängt. Vergleichen Sie vor der Freigabe das hergestellte Muster mit den tatsächlichen Anforderungen der Leuchtenspezifikation.

ASTM D1729 behandelt die visuelle Farbbeurteilung diffus beleuchteter, opaker Materialien; die kritische Beurteilung metallischer und perlmuttartiger Lacke liegt außerhalb dieses Verfahrens.

Diese Abgrenzung hilft einem Designer bei der Auswahl einer Beurteilungsmethode. Eine richtungsabhängig wirkende Metalloberfläche braucht eine Beurteilung, die ihr winkelabhängiges Erscheinungsbild zeigt, nicht die Behauptung, jede Oberfläche könne unter derselben diffusen Beleuchtung bewertet werden. Vereinbaren Sie mit dem Lieferanten die zum Material passende Betrachtungsmethode, statt eine sachfremde Abnahmeanweisung zu übernehmen.

X-Rite definiert Metamerie als Farbübereinstimmung unter einer Lichtbedingung, die bei geändertem Licht nicht bestehen bleibt.

Vergleichen Sie die vorgeschlagene Oberfläche und die Zielreferenz gemeinsam unter der Prüfbeleuchtung und der relevanten installierten Beleuchtung. Dokumentieren Sie die Bedingungen, besonders wenn die Leuchte neben Türbeschlägen, Wandpaneelen oder Metallteilen von Möbeln sitzt. Eine unter einer anderen Lichtquelle sichtbare Abweichung verlangt einen genaueren Vergleich; sie ist nicht automatisch ein Beschichtungsfehler oder eine Metameriediagnose.

Einem flachen Metallplättchen fehlen außerdem die Lichtreflexe und Schatten eines gebogenen Arms oder eines gedrückten Schirms. Wenn diese Reflexionen die Gestaltungsentscheidung bestimmen, fordern Sie ein repräsentatives gebogenes Teil oder ein montiertes Detail an. Bei transparentem oder transluzentem Glas sind neben der Farbe auch Dicke und der vorgesehene beleuchtete oder unbeleuchtete Zustand wichtig. Ein opakes Farbmuster belegt nicht, wie dieses Glas Licht durchlässt.

Dokumentieren Sie Musterkennung, Grundmaterial, Oberflächenverfahren, dargestellte Leuchtenteile, Vergleichsreferenz und vereinbarte Betrachtungsbedingungen. Wo natürliche oder handwerkliche Schwankungen wichtig sind, vereinbaren Sie eine repräsentative Bandbreite, statt stillschweigend ein einziges attraktives Stück zum allein akzeptablen Erscheinungsbild zu erklären. Aus einem Musterfoto oder einem Oberflächennamen ergibt sich nicht automatisch eine numerische Toleranz.

Festlegen, was das Prüfmodell nachbilden muss

Ein Prüfmodell zur Lichtwirkung benötigt die relevante Lichtquelle, Optik oder den Diffusor, die Steuerung und die Betrachtungspositionen; ein Modell ohne Stromversorgung beantwortet nur die darin dargestellten physischen Fragen. Definieren Sie den Zweck, bevor Sie ein Modell in Originalgröße, ein Teilmodell oder einen Aufbau im Raum wählen. Andernfalls kann eine überzeugende Präsentation verdecken, dass die schwierige Frage nie nachgebildet wurde.

Für die Proportionen bestimmen Sie die nachzubildenden Abmessungen und die Aufhängung und beurteilen das Modell anschließend von den tatsächlichen Betrachtungsorten. Die Ansicht einer Pendelleuchte auf einem Tisch bildet weder ihren Bezug zu einer hohen Decke noch zu einer sitzenden Person nach. Eine Silhouette in Originalgröße kann Größenfragen klären; benennen Sie jedoch Ersatzmaterialien und Gewicht, damit das Team aus optischer Passung keine Montageeignung ableitet.

Für das beleuchtete Erscheinungsbild dokumentieren Sie Lichtquelle, Diffusor oder Optik, Betriebsgerät und geplante Steuerung. Prüfen Sie die tatsächlich gestaltungsrelevanten Einstellungen: Helle Lichtszenen können Probleme verdecken, die beim Dimmen auftreten, während ein überzeugendes Leuchten auf der Werkbank den Raumhintergrund möglicherweise nicht nachbildet. Wo Leistungswerte die Abnahme bestimmen, ergänzen Sie die visuelle Beurteilung durch geeignete Messungen und einschlägige Prüfnachweise.

Die Datenbank der DALI Alliance bindet die Zertifizierung an die Identität der geprüften Komponente, einschließlich übereinstimmender Marke, GTIN sowie Firmware- und Hardwareversionen; Leuchten sind in dieser Datenbank nicht aufgeführt.

Wenn DALI im Projekt spezifiziert ist, erfassen Sie die Identitäten der eingebauten Komponenten, statt lediglich „DALI-Betriebsgerät“ zu notieren. Ein Komponenteneintrag belegt nicht, dass jede Projektlichtszene oder die vollständige Leuchtenkonfiguration nachgewiesen wurde. Die Prüfung im Betrieb und die Dokumentenprüfung beantworten zusammenhängende, aber unterschiedliche Fragen.

Für Zusammenbau oder Wartung berücksichtigen Sie die relevanten Verbindungen und den Zugangsweg. Lassen Sie den Installateur oder die Wartungsverantwortlichen prüfen, wie Diffusor, Lampe oder austauschbares Modul erreichbar sind. Die optische Zustimmung eines Designers klärt nicht zwangsläufig die Handhabungsfrage des Installateurs; weisen Sie jede Entscheidung der Person zu, die sie beurteilen kann.

Realisierte Räume können dem Team helfen, gewünschte Größe und Erscheinung zu vermitteln, belegen aber nicht, dass das vorgeschlagene Prüfmodell einer neuen Leuchte repräsentativ ist. Nutzen Sie veröffentlichte Bilder als Gestaltungskontext, nicht als Nachweis einer Musterfreigabe, wenn Sie das Projektportfolio ansehen.

Das Referenzmuster zum nutzbaren Produktionsmaßstab machen

Identifizieren Sie das freigegebene Referenzmuster, die zugehörige Zeichnung und Komponentenkonfiguration, die akzeptierten Eigenschaften und die Ausnahmen, bevor Sie es für Produktionsvergleiche nutzen. Die Referenz muss auffindbar sein: Eine unbeschriftete Leuchte im Ausstellungsraum ist ein schlechter Vergleichsmaßstab, wenn mehrere optisch ähnliche Entwicklungsversionen existieren.

Verknüpfen Sie Leuchtencode, Musterkennung und Freigabedokument mit dem aufbewahrten Objekt. Dokumentieren Sie seine Unterschiede zu früheren Versionen, einschließlich Materialien, Oberflächenbehandlung, Abmessungen und gegebenenfalls elektrischer Komponenten. Fotos helfen, die Referenz zu finden und Details zu zeigen; sie ersetzen aber die physische Oberfläche nicht, wenn diese beurteilt werden soll.

Beschreiben Sie, wie die Produktion mit der Referenz verglichen wird. Ein einzelnes Muster kann eine Zielrichtung festlegen, aber nicht unbedingt die akzeptable Bandbreite für strukturiertes Glas, Antikbehandlung oder andere variable Oberflächen. Akzeptiert das Projekt Schwankungen, bewahren Sie die vereinbarte Bandbreite oder Grenzmuster samt Auslegung auf. Leiten Sie keine Toleranzen aus dem Wort „Referenzmuster“ ab.

UL Solutions bietet Sicherheitsprüfungen und Zertifizierungen für Beleuchtung für Lampen, Leuchten, Komponenten und Systeme an.

Halten Sie diese technischen Nachweise von der ästhetischen Abnahme getrennt. Ein akzeptiertes physisches Muster belegt für sich genommen weder Sicherheitskonformität noch statische Eignung oder Tauglichkeit für jeden Markt. Prüfen Sie mit den zuständigen Projektfachleuten die erforderlichen Nachweise für die genaue Leuchtenkonfiguration und die geplante Anwendung; die Oberflächenfreigabe eines Designers ersetzt diese nicht.

Ändern sich Material, Betriebsgerät, Diffusor oder ein Montagedetail, bestimmen Sie, welche akzeptierten Eigenschaften möglicherweise nicht mehr repräsentiert sind. Überprüfen Sie die betroffene Entscheidung, statt das bisherige Muster pauschal für gültig oder unbrauchbar zu erklären. Die unveränderte Oberflächenreferenz kann weiterhin nützlich sein, während die überarbeitete elektrisch betriebene Baugruppe erneut geprüft werden muss.

Musterentwicklung hat auch kaufmännische Folgen: Eine Teilbaugruppe kann für eine Zugangsfrage passend sein, während eine vollständig elektrisch betriebene Installation einen anderen Umfang erfordert. Verknüpfen Sie diese Auswahl mit der Gestaltungsentscheidung, wenn Sie den Leitfaden zur Wertoptimierung dekorativer Beleuchtung nutzen.

Veranschaulichendes Beispiel: Freigabe einer Hotelpendelleuchte

Das folgende Beispiel einer Hotelpendelleuchte dient der Veranschaulichung; es ist kein Kinglong-Projekt und kein gemessenes Ergebnis. Ein Designer benötigt eine warme Metalloberfläche neben gebürsteten Türbeschlägen, einen über dem Empfangstresen proportioniert wirkenden Schirm und einen sanft beleuchteten Diffusor. Das sind unterschiedliche Fragen, obwohl sie dieselbe Pendelleuchte betreffen.

Ein repräsentatives Metallplättchen wird unter der vereinbarten Tages- und Abendbeleuchtung mit den Beschlägen verglichen. Es kann die Oberflächenrichtung klären. Eine stromlose Silhouette in Originalgröße zeigt anschließend, dass der Schirm die gewünschte Sichtlinie behindert; die Freigabe des Plättchens hatte dieses räumliche Problem nicht gelöst. Der Designer überarbeitet die Schirmgeometrie und bittet um eine erneute Beurteilung ihrer Beziehung zum Einbauort.

Nach der Geometriebeurteilung wird der Diffusor in einer elektrisch betriebenen Baugruppe mit der vorgeschlagenen Lichtquelle und Steuerung geprüft. Ein akzeptiertes Ergebnis gilt für diese Konfiguration. Das aufbewahrte vollständige Muster wird nur für die tatsächlich akzeptierten Eigenschaften zur Produktionsreferenz; verbleibende technische Dokumente oder offene Details werden gesondert erfasst. So erhält das Team zu jedem Objekt eine begründbare Entscheidung, statt eine pauschale Nachricht „Muster freigegeben“ zu senden.

Eine Freigabeanfrage formulieren, die der Hersteller beantworten kann

Eine Freigabeanfrage sollte die Leuchte und die offene Entscheidung, die nachzubildenden Bedingungen, die zuständigen Prüfer und die nicht erfassten Freigabepunkte benennen. Übernehmen Sie diese Felder in die Anfrage oder den Musterprüfbericht und füllen Sie sie vor der Beauftragung des Musterobjekts mit den tatsächlichen Projektdaten aus.

Teilen Sie Kinglong die Zeichnung oder Skizze, Oberflächenreferenzen, den Raumkontext und die offenen Freigabefragen mit. Bitten Sie das Team, Anforderungen an Zeichnung, Prototyp und Musterprüfung zu besprechen und einen realisierbaren Entwicklungsumfang für Ihr Projekt zu bestätigen; Zeitrahmen, Gebühren und Leistungen bleiben Vereinbarungssache. Beginnen Sie dieses Gespräch mit einer konkret abgegrenzten Anfrage zur Musterentwicklung.

Häufig gestellte Fragen

Können Fotos den Versand eines physischen Musters ersetzen?

Fotos können die Fernabstimmung unterstützen, sollten aber nicht als verlässliche endgültige Farb- oder Strukturreferenz gelten, wenn diese Eigenschaften für die Abnahme entscheidend sind. Kameraverarbeitung, Belichtung, Bildschirmeinstellungen und Betrachtungslicht können die Wahrnehmung des Empfängers verändern. Nutzen Sie Fotos zur Musteridentifikation, zur Darstellung der Konstruktion und zur Dokumentation des Prüfungskontexts. Ist ein physischer Vergleich nicht möglich, lassen Sie die ungeprüfte Erscheinungsentscheidung ausdrücklich offen, statt ein überzeugendes Bild als Farbstandard zu behandeln.

Wer sollte das freigegebene Referenzmuster aufbewahren?

Vereinbaren Sie vor der Freigabe eine zuständige Aufbewahrungsstelle und die Zugangsregelung; Käufer und Hersteller benötigen eine verlässliche Möglichkeit, die Produktion mit derselben Referenz zu vergleichen. Dokumentieren Sie Lagerort, Berechtigung zum Austausch sowie Schutz vor Schäden oder Oberflächenveränderungen. Werden übereinstimmende Rückstellmuster verwendet, bestätigen Sie deren Gleichwertigkeit und kennzeichnen Sie jedes einzeln. Setzen Sie nicht voraus, dass zwei optisch ähnliche Entwicklungsmuster austauschbar sind, nur weil beide eine Freigabekennzeichnung tragen.

Braucht jede Leuchtengröße ein eigenes Muster?

Nicht zwangsläufig; eine Wiederverwendung ist nur für Eigenschaften vertretbar, die über die gesamte Größenfamilie repräsentativ bleiben. Dieselbe Oberflächenbehandlung kann eine Oberflächenentscheidung stützen, während ein größerer Schirm Proportion, Montagezugang oder beleuchtetes Erscheinungsbild verändern kann. Erfassen Sie diese Unterschiede, bevor Sie eine Freigabe erweitern. Fordern Sie für die geänderte Eigenschaft ein zusätzliches Modell, Detail oder eine Prüfung im Betrieb an, statt automatisch jede Größe zu bauen oder alle Größen anhand einer kleinen Leuchte freizugeben.

Was gilt, wenn ein Muster mit Kommentaren freigegeben wird?

Benennen Sie akzeptierte und weiterhin offene Eigenschaften; die pauschale Kennzeichnung „mit Kommentaren freigegeben“ erklärt nicht, ob die ungelösten Änderungen eine erneute physische Prüfung erfordern. Verknüpfen Sie die Kommentare mit Musterkennung und Zeichnungskonfiguration, benennen Sie die für die Klärung zuständige Person und legen Sie die zur Erledigung nötigen Nachweise fest. Eine Korrektur an Oberfläche, Geometrie oder elektrischer Komponente kann eine andere Nachprüfung erfordern als eine Dokumentenkorrektur. Machen Sie die erlaubte nächste Handlung ausdrücklich klar.
