Muestra patrón, muestra de acabado o maqueta: cómo elegir el soporte de aprobación

Elija una muestra de acabado para evaluar el aspecto superficial, una maqueta para las condiciones que reproduce y una muestra patrón aprobada para la configuración del producto aceptada expresamente. En iluminación decorativa a medida, la pregunta útil no es «¿Qué muestra es mejor?», sino «¿Qué decisión no podemos tomar todavía a partir del plano?». Una probeta metálica no permite saber si una lámpara de araña resulta demasiado voluminosa en un vestíbulo; una maqueta a tamaño real sin alimentación no aclara cómo se verá su difusor al iluminarse.

Empiece por la cuestión pendiente y especifique después qué debe reproducir el objeto físico. Compare las opciones según las mismas tareas de aprobación y registre las condiciones necesarias antes de encargar una muestra. Así, la aprobación se convierte en una decisión delimitada, no en un respaldo general a todo lo presentado.

El acabado, la escala y la función requieren pruebas distintas

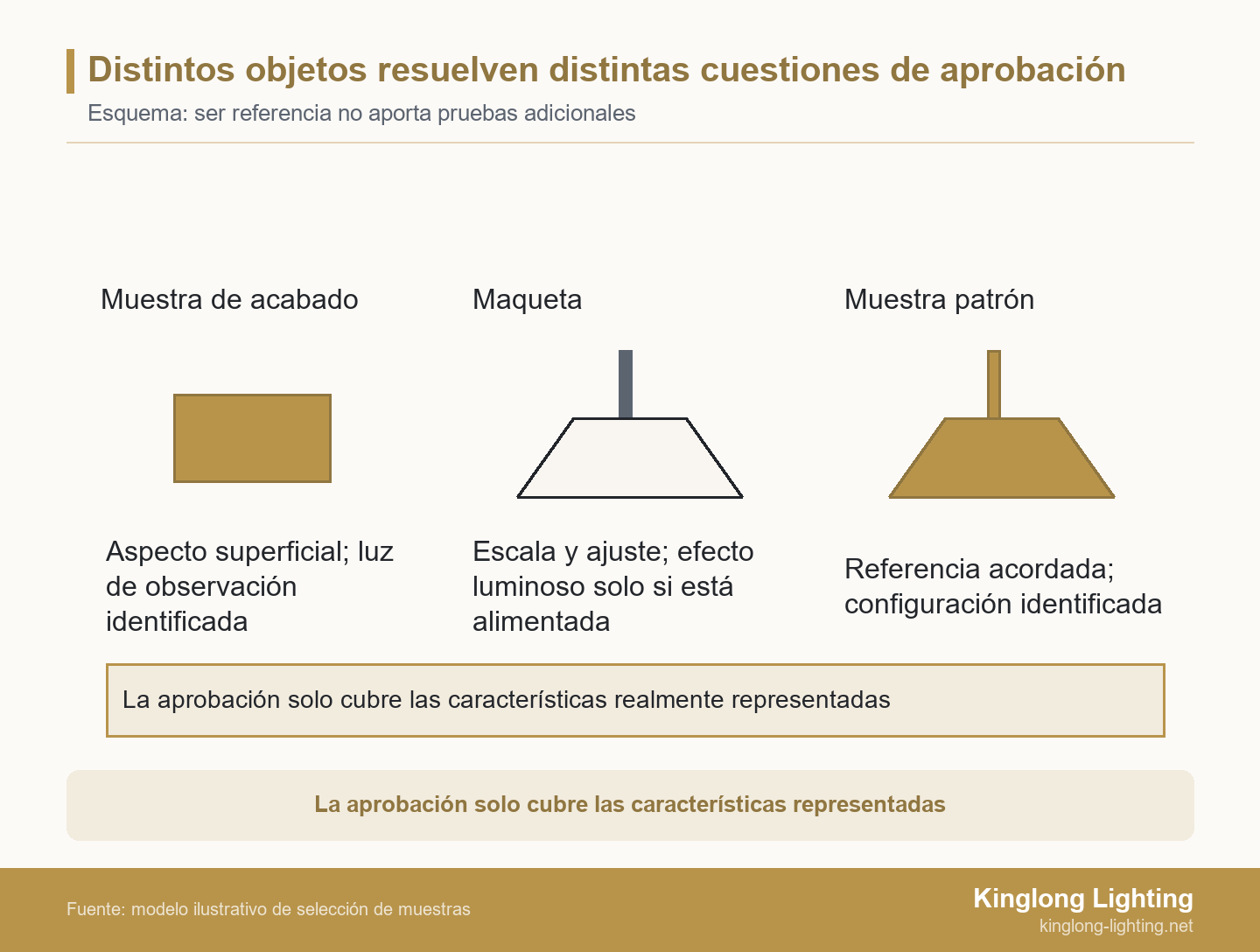

Una muestra de acabado es un tipo de objeto, una maqueta es una representación construida para resolver una decisión y una muestra patrón aprobada es una condición de referencia acordada; un mismo objeto puede desempeñar varios papeles. Una probeta firmada puede convertirse en la referencia de un acabado sin convertirse en la referencia de toda la luminaria. Del mismo modo, un prototipo alimentado puede pasar a ser la referencia aceptada de la luminaria cuando se acuerdan su configuración y el alcance de aprobación.

• Color, brillo o textura: empiece por una muestra física representativa del acabado y examínela junto a los materiales relevantes bajo condiciones de iluminación identificadas.
• Proporción, suspensión o acceso de instalación: solicite un modelo o conjunto que reproduzca las dimensiones e interfaces pertinentes.
• Aspecto iluminado o controles: especifique una maqueta alimentada con los componentes y condiciones de observación necesarios para esa cuestión.
• Comparación con la producción: conserve una referencia aceptada e identificada, vinculada a los planos, componentes y excepciones acordados.

El objeto más grande no es automáticamente el más informativo. Una luminaria completa con vidrio provisional puede aportar menos información útil sobre el color que una muestra de vidrio correctamente fabricada. Dedique el esfuerzo de desarrollo a reproducir la incertidumbre, no a crear un objeto de presentación que la deje sin resolver.

Qué significan muestra de acabado, maqueta y muestra patrón aprobada

Estos términos describen cosas distintas: una probeta superficial, una representación para examen y una referencia aceptada para un uso determinado. Utilice estas diferencias al hablar de muestras con un fabricante. Para ampliar la información sobre especificación y compras, consulte los recursos para proyectos de iluminación.

Una muestra de acabado es una pequeña probeta física de superficie; su alcance útil de aprobación abarca el material, el proceso y el aspecto representados bajo las condiciones de observación acordadas. Puede ser una probeta metálica revestida, una placa cepillada o un fragmento de vidrio. Identifique su sustrato y tratamiento: «oro champán» por sí solo no explica si la luminaria propuesta utiliza el mismo material de base, dirección de cepillado o recubrimiento protector.

Una maqueta reproduce características o condiciones seleccionadas para su examen; indique si es a tamaño real o parcial y si está alimentada o no. Una silueta a escala del espacio puede responder a una cuestión de proporción aunque no se fabrique con los materiales de producción. Un conjunto de unión puede resolver una cuestión de ajuste sin reproducir toda la lámpara de araña. Ninguno debe presentarse como prueba de las características que omite.

Considere una muestra patrón aprobada como una referencia física identificada, aceptada para una configuración de producto y un alcance de aprobación definidos, no como una categoría universal de certificación. Algunos equipos utilizan el término para una luminaria completa aceptada; otros, para un patrón superficial conservado. Acuerde su significado en el proyecto en lugar de fiarse del nombre. Una referencia aprobada de acabado y una referencia del producto completo no son intercambiables.

El aspecto también tiene varias dimensiones. Coincidir con el color nominal no demuestra que la superficie tenga la textura o la nitidez de la imagen reflejada deseadas.

ASTM D523 aborda el brillo especular de probetas no metálicas e indica que la textura, la neblina de reflexión y la nitidez de las imágenes reflejadas también influyen en la evaluación del aspecto.

Para el examen del proyecto, describa las características visibles importantes y acuerde cómo compararlas. No convierta una lectura de brillo en un umbral universal de aceptación para acabados metálicos decorativos; el método citado tiene su propio ámbito de aplicación a las probetas.

Una matriz de elección de soportes de aprobación para iluminación a medida

Compare los soportes según la decisión, no según una supuesta jerarquía de calidad. Esta matriz ayuda a los equipos de proyecto a elegir; no es un procedimiento normalizado de aceptación. Sus condiciones importan: un modelo alimentado y una silueta sin alimentación son ambos maquetas, pero responden a preguntas distintas.

Utilice la matriz para elegir el soporte representativo más pequeño que resuelva la decisión pendiente y añada otro donde termine su alcance. Si el problema es una junta visible, examine el detalle real de la unión. Si es la presencia de una lámpara de araña en el espacio, una muestra de unión es la prueba equivocada, aunque su fabricación sea excelente.

Convierta esa elección en una solicitud de desarrollo antes de discutir las condiciones de entrega. Pregunte qué será representativo de la producción, qué sigue siendo provisional y si hará falta otro examen tras cambiar las piezas provisionales. Así se evita aceptar una oferta de muestra solo porque utiliza una denominación conocida.

Kinglong describe la revisión de planos, el prototipado físico y la aprobación de muestras en su proceso de desarrollo de iluminación a medida. Aproveche esa conversación para confirmar el soporte y el alcance del examen de la luminaria concreta, en vez de presuponer un paquete estándar de muestras.

Cuándo basta una muestra de acabado y cuándo no

Una muestra es un punto de partida razonable cuando la decisión pendiente se refiere a la superficie representada. Es insuficiente si la decisión depende de la curvatura, los materiales adyacentes, la luz transmitida o las diferencias entre piezas ensambladas. Antes de aprobarla, compare lo fabricado con lo que exige realmente la especificación de la luminaria.

ASTM D1729 abarca la evaluación visual del color de materiales opacos iluminados de forma difusa; la evaluación crítica de pinturas metálicas y nacaradas queda fuera de esta práctica.

Esa distinción de alcance ayuda al diseñador a elegir un método de examen. Un acabado metálico direccional merece una evaluación que muestre su aspecto según el ángulo, no la afirmación de que todo acabado puede juzgarse con la misma iluminación difusa. Acuerde con el proveedor el material y método de observación aplicables en lugar de copiar una instrucción de aceptación ajena al caso.

X-Rite define el metamerismo como una coincidencia de colores bajo una condición de iluminación que deja de mantenerse cuando cambia la luz.

Compare conjuntamente el acabado propuesto y su referencia objetivo bajo la iluminación de examen y la iluminación instalada pertinente. Registre las condiciones, sobre todo cuando la luminaria esté junto a herrajes de puertas, paneles de pared o piezas metálicas del mobiliario. Una diferencia observada con otra fuente requiere una comparación más detenida; no prueba automáticamente un defecto del recubrimiento ni un caso de metamerismo.

Una probeta plana tampoco reproduce los reflejos y sombras de un brazo curvo o una pantalla fabricada por repulsado. Si esos reflejos determinan la decisión de diseño, solicite una pieza curva representativa o un detalle ensamblado. En vidrio transparente o translúcido, considere el espesor y el estado iluminado o apagado previsto, además del color. Una muestra de color opaca no demuestra cómo transmitirá la luz ese vidrio.

Registre el identificador de la muestra, sustrato, proceso superficial, partes de la luminaria representadas, referencia de comparación y condiciones de observación acordadas. Cuando importen las variaciones naturales o artesanales, acuerde un intervalo representativo en vez de tratar tácitamente una única pieza atractiva como el único aspecto aceptable. De una fotografía de muestra o un nombre de acabado no se desprende automáticamente ninguna tolerancia numérica.

Especificar qué debe reproducir la maqueta

Una maqueta de efecto luminoso necesita la fuente, la óptica o el difusor, los controles y las posiciones de observación pertinentes; un modelo sin alimentación solo responde a las cuestiones físicas que representa. Defina la finalidad antes de elegir una construcción a tamaño real, parcial o situada en el espacio. De lo contrario, una presentación convincente puede ocultar que nunca se reprodujo la cuestión difícil.

Para evaluar la proporción, identifique las dimensiones y la disposición de suspensión que se reproducirán y examine después la luminaria desde los lugares donde realmente se verá. Una vista de una luminaria colgante sobre una mesa no reproduce su relación con un techo alto o con la mirada de una persona sentada. Una silueta a tamaño real ayuda a evaluar la escala, pero indique los materiales sustitutos y el peso para que el equipo no deduzca la idoneidad de instalación de su ajuste visual.

Para el aspecto iluminado, registre la fuente luminosa, el difusor u óptica, el controlador y el sistema de control previsto. Examine los ajustes reales relevantes para el diseño: las escenas muy luminosas pueden ocultar problemas que aparecen al atenuar, mientras que un resplandor convincente en un banco de trabajo quizá no reproduzca el fondo del espacio. Cuando los valores de rendimiento determinen la aceptación, utilice mediciones adecuadas y pruebas aplicables junto con el examen visual.

La base de datos de DALI Alliance vincula la certificación a la identidad del componente ensayado, con coincidencia de marca, GTIN y versiones de firmware y hardware; las luminarias no figuran en esa base de datos.

Si el proyecto especifica DALI, registre la identidad de los componentes instalados en lugar de anotar únicamente «controlador DALI». Una entrada de componente no prueba que se haya demostrado cada escena del proyecto o la configuración completa de la luminaria. El examen con alimentación y la comprobación documental responden a cuestiones relacionadas, pero distintas.

Para el montaje o mantenimiento, incluya las conexiones pertinentes y la vía de acceso. Pida al instalador o responsable de mantenimiento que examine cómo se accede al difusor, la lámpara o el módulo sustituible. El acuerdo visual del diseñador no necesariamente resuelve la cuestión de manipulación del instalador; asigne cada decisión al revisor que pueda juzgarla.

Los espacios terminados pueden ayudar al equipo a comunicar la escala y el aspecto deseados, sin demostrar que la maqueta propuesta de una nueva luminaria sea representativa. Utilice las imágenes publicadas como contexto de diseño, no como prueba de aprobación de muestras, al consultar el portafolio de proyectos.

Convertir la muestra patrón en una referencia útil para la producción

Identifique la muestra patrón aprobada, el plano y la configuración de componentes correspondientes, las características aceptadas y las excepciones antes de utilizarla para comparar la producción. La referencia debe poder localizarse: una luminaria sin etiqueta en una sala de exposición es un mal patrón de comparación cuando existen varias versiones de desarrollo visualmente similares.

Vincule al objeto conservado el código de la luminaria, el identificador de muestra y el registro de aprobación. Registre sus diferencias respecto a versiones anteriores, incluidos materiales, tratamiento superficial, dimensiones y componentes eléctricos cuando proceda. Las fotografías ayudan a localizar la referencia y mostrar detalles, pero no sustituyen la superficie física cuando esa es la propiedad que se evalúa.

Describa cómo se comparará la producción con la referencia. Una única muestra puede fijar una dirección objetivo, pero no un intervalo aceptable para vidrio con dibujos, tratamientos envejecidos u otros acabados variables. Si el proyecto acepta variaciones, conserve el intervalo acordado o las probetas límite junto con su interpretación. No invente tolerancias a partir de la expresión «muestra patrón».

UL Solutions ofrece ensayos de seguridad y certificación de iluminación para lámparas, luminarias, componentes y sistemas.

Mantenga esas pruebas técnicas separadas de la aceptación estética. Una muestra física aceptada no demuestra por sí sola el cumplimiento de seguridad, la adecuación estructural ni la idoneidad para todos los mercados. Compruebe con los profesionales responsables del proyecto las pruebas necesarias para la configuración exacta de la luminaria y su aplicación prevista; la aprobación del acabado por un diseñador no las sustituye.

Si cambia un material, controlador, difusor o detalle de montaje, identifique qué características aceptadas podrían dejar de estar representadas. Revise la decisión afectada en lugar de declarar la muestra anterior totalmente válida o totalmente inútil. La referencia de acabado sin cambios puede seguir siendo útil mientras que el conjunto alimentado revisado necesita otro examen.

El desarrollo de muestras también tiene consecuencias comerciales: un conjunto parcial puede ser adecuado para una cuestión de acceso, mientras que una instalación totalmente alimentada puede necesitar otro alcance. Vincule esas opciones a la decisión de diseño al utilizar la guía de optimización del valor de la iluminación decorativa.

Ejemplo ilustrativo: aprobación de una luminaria colgante de hotel

El siguiente ejemplo de luminaria colgante de hotel es ilustrativo, no un proyecto de Kinglong ni un resultado medido. Un diseñador necesita un acabado metálico cálido junto a herrajes de puerta cepillados, una pantalla proporcionada sobre un mostrador de recepción y un difusor suavemente iluminado. Son cuestiones distintas, aunque se refieran a la misma luminaria colgante.

Se compara una probeta metálica representativa con los herrajes bajo las condiciones de iluminación diurna y nocturna acordadas. Puede resolver la dirección del acabado. Después, una silueta a tamaño real sin alimentación revela que la pantalla obstaculiza la línea de visión prevista; aprobar la probeta no resolvió ese problema espacial. El diseñador modifica la geometría de la pantalla y solicita examinar de nuevo su relación con la instalación.

Tras examinar la geometría, se evalúa el difusor en un conjunto alimentado con la fuente y los controles propuestos. Todo resultado aceptado corresponde a esa configuración. La muestra completa conservada pasa a ser referencia de producción únicamente para las características realmente aceptadas, registrándose por separado los documentos técnicos restantes o detalles pendientes. El equipo obtiene una decisión defendible de cada objeto en lugar de enviar un mensaje general de «muestra aprobada».

Redactar una solicitud de aprobación que el fabricante pueda responder

Una solicitud de aprobación debe identificar la luminaria y la decisión pendiente, las condiciones que el soporte debe reproducir, los revisores responsables y lo que queda fuera de la aprobación. Copie estos campos en la consulta o el registro de examen de muestras y complételos con la información real del proyecto antes de encargar el soporte.

Comparta con Kinglong el plano o boceto, las referencias de acabado, el contexto del espacio y las cuestiones de aprobación pendientes. Pida al equipo que analice los requisitos de revisión de planos, prototipos y muestras y confirme un alcance de desarrollo viable para su proyecto; plazos, cargos y entregables quedan sujetos a acuerdo. Para iniciar esa conversación, envíe una consulta de desarrollo de muestras con un alcance definido.

Preguntas frecuentes

¿Pueden las fotografías sustituir el envío de una muestra física?

Las fotografías pueden facilitar la coordinación a distancia, pero no deben tratarse como una referencia final fiable de color o textura cuando esas propiedades determinan la aceptación. El procesado de la cámara, la exposición, los ajustes de pantalla y la luz de observación pueden cambiar lo que ve el destinatario. Utilice las fotos para identificar la muestra, mostrar su construcción y registrar el contexto de revisión. Si no es posible comparar físicamente, deje expresamente pendiente la decisión de aspecto no verificada en vez de considerar una imagen convincente como patrón de color.

¿Quién debe conservar la muestra patrón aprobada?

Acuerde un custodio y las condiciones de acceso antes de la aprobación; comprador y fabricante necesitan una forma fiable de comparar la producción con la misma referencia. Registre dónde se guarda el objeto, quién puede autorizar su sustitución y cómo se protegerá frente a daños o cambios de acabado. Si se utilizan muestras conservadas equivalentes, confirme su equivalencia e identifique cada una. No presuponga que dos muestras de desarrollo visualmente similares son intercambiables solo porque ambas llevan una etiqueta de aprobación.

¿Necesita cada tamaño de luminaria una muestra independiente?

No necesariamente; la reutilización solo es defendible para las características que siguen siendo representativas en toda la familia de tamaños. Un mismo tratamiento superficial puede respaldar una decisión de acabado, mientras que una pantalla mayor puede cambiar la proporción, el acceso de montaje o el aspecto iluminado. Identifique esas diferencias antes de extender una aprobación. Solicite un modelo, detalle o examen alimentado adicional para la característica modificada en lugar de fabricar automáticamente cada tamaño o aprobar todos a partir de una sola luminaria pequeña.

¿Qué ocurre si se aprueba una muestra con comentarios?

Indique qué características se aceptan y cuáles siguen pendientes; una etiqueta general de «aprobado con comentarios» no explica si los cambios sin resolver requieren otro examen físico. Vincule los comentarios al identificador de muestra y a la configuración del plano, nombre al responsable de resolverlos y defina las pruebas necesarias para cerrarlos. Una corrección del acabado, la geometría o un componente eléctrico puede requerir un seguimiento distinto al de una corrección documental. Explicite la siguiente acción permitida.
