Échantillon de référence, finition ou maquette : quel support choisir pour la validation ?

Choisissez un échantillon de finition pour l’aspect de surface, une maquette pour les conditions qu’elle reproduit et un échantillon de référence approuvé pour la configuration du produit explicitement acceptée. Pour un luminaire décoratif sur mesure, la question utile n’est pas « Quel échantillon est le meilleur ? », mais « Quelle décision ne pouvons-nous pas encore prendre à partir du dessin ? ». Une plaquette métallique ne montre pas si un lustre paraît trop massif dans un hall ; une maquette grandeur nature non alimentée ne permet pas de juger l’aspect de son diffuseur lorsqu’il est éclairé.

Partez de la question non résolue, puis définissez ce que l’objet physique doit reproduire. Comparez les options selon les mêmes tâches de validation et consignez les conditions requises avant de commander un échantillon. La validation devient ainsi une décision précise, plutôt qu’une approbation globale de tout ce qui est présenté.

À chaque décision sur la finition, l’échelle ou la fonction son propre élément de preuve

Un échantillon de finition désigne un type d’objet, une maquette une représentation construite pour éclairer une décision, et un échantillon de référence approuvé un statut de référence convenu ; un même objet peut remplir plusieurs rôles. Une plaquette signée peut devenir la référence d’une finition sans devenir celle du luminaire complet. De même, un prototype alimenté peut devenir la référence acceptée du luminaire une fois sa configuration et le périmètre de validation convenus.

• Couleur, brillance ou texture : commencez par un échantillon physique de finition représentatif, examiné à côté des matériaux concernés sous des éclairages identifiés.
• Proportion, suspension ou accès pour la pose : demandez une maquette ou un assemblage reproduisant les dimensions et interfaces concernées.
• Aspect éclairé ou commandes : définissez une maquette alimentée avec les composants et conditions d’observation nécessaires à cette question.
• Comparaison avec la production : conservez une référence acceptée et identifiée, reliée aux dessins, composants et exceptions convenus.

L’objet le plus grand n’est pas automatiquement le plus instructif. Un luminaire complet équipé d’un verre provisoire peut renseigner moins utilement sur la couleur qu’un échantillon de verre correctement fabriqué. Consacrez l’effort de développement à reproduire l’incertitude, plutôt qu’à réaliser un objet de présentation qui la laisse entière.

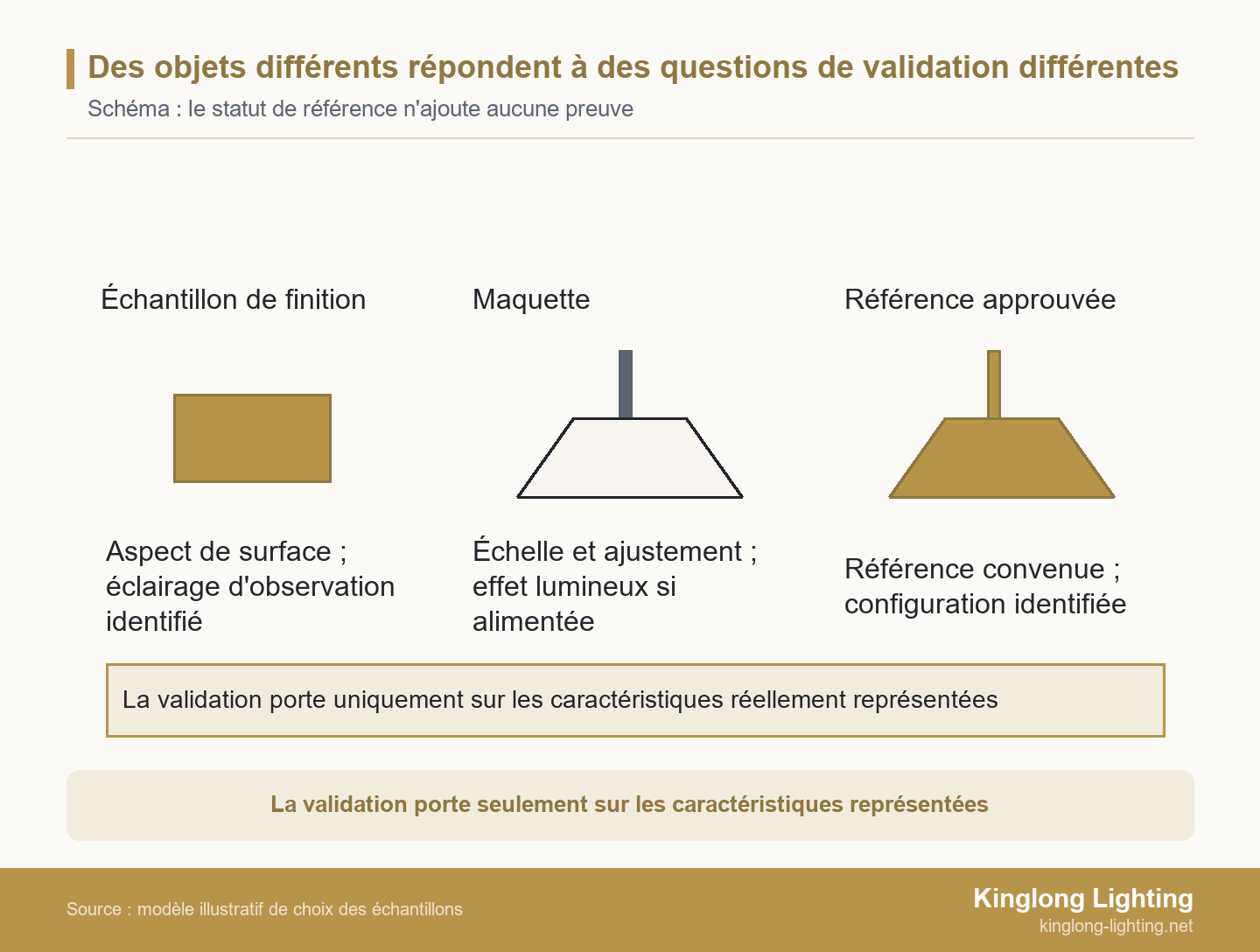

Ce que signifient échantillon de finition, maquette et référence approuvée

Ces termes désignent des choses différentes : un spécimen de surface, une représentation à examiner et une référence acceptée pour un usage défini. Utilisez ces distinctions lorsque vous discutez des échantillons avec un fabricant. Pour approfondir la spécification et l’achat, consultez les ressources pour les projets d’éclairage.

Un échantillon de finition est un petit spécimen physique de surface ; son périmètre de validation pertinent couvre le matériau, le procédé et l’aspect représentés dans les conditions d’observation convenues. Il peut s’agir d’une plaquette métallique revêtue, d’une plaque brossée ou d’un morceau de verre. Identifiez son support et son traitement : « or champagne » ne précise pas, à lui seul, si le luminaire proposé utilise le même matériau de base, le même sens de brossage ou le même revêtement protecteur.

Une maquette reproduit certaines caractéristiques ou conditions pour examen ; précisez si elle est grandeur nature ou partielle, alimentée ou non. Une silhouette à l’échelle de la pièce peut répondre à une question de proportion même si elle n’utilise pas les matériaux de production. Un assemblage de jonction peut vérifier l’ajustement sans reproduire tout le lustre. Aucun de ces objets ne devrait servir de preuve pour les caractéristiques qu’il omet.

Considérez l’échantillon de référence approuvé comme une référence physique identifiée, acceptée pour une configuration de produit et un périmètre de validation définis, non comme une catégorie universelle de certification. Certaines équipes désignent ainsi un luminaire complet accepté ; d’autres, un étalon de surface conservé. Convenez de sa signification dans le projet au lieu de vous fier au terme. Une référence approuvée de finition et une référence du produit complet ne sont pas interchangeables.

L’aspect comporte lui aussi plusieurs dimensions. Une correspondance avec la couleur nominale ne prouve pas que la surface possède la texture ou la netteté de réflexion souhaitée.

ASTM D523 traite de la brillance spéculaire de spécimens non métalliques et indique que la texture, le voile de réflexion et la netteté des images réfléchies influencent aussi l’évaluation de l’aspect.

Pour l’examen du projet, décrivez les caractéristiques visibles importantes et convenez de leur méthode de comparaison. Ne transformez pas une mesure de brillance en seuil universel d’acceptation des finitions métalliques décoratives ; la méthode citée possède son propre domaine d’application aux spécimens.

Une matrice de choix des supports de validation pour l’éclairage sur mesure

Comparez les supports en fonction de la décision, pas d’une hiérarchie supposée de qualité. Cette matrice aide les équipes de projet à choisir ; ce n’est pas une procédure normalisée de réception. Les conditions mentionnées sont essentielles : un modèle alimenté et une silhouette non alimentée sont tous deux des maquettes, mais répondent à des questions différentes.

Utilisez la matrice pour choisir le plus petit support représentatif qui résout la décision ouverte, puis ajoutez-en un autre lorsque son périmètre s’arrête. Si le problème est un raccord visible, examinez le détail réel de la jonction. S’il concerne la présence du lustre dans la pièce, un échantillon de jonction est une mauvaise preuve, même si sa fabrication est excellente.

Transformez ce choix en demande de développement avant de discuter des modalités de livraison. Demandez ce qui sera représentatif de la production, ce qui reste provisoire et si un nouvel examen sera nécessaire après modification des pièces provisoires. Cela évite d’accepter un devis d’échantillon simplement parce qu’il emploie une appellation familière.

Kinglong décrit la revue des dessins, le prototypage physique et la validation des échantillons dans son processus de développement d’éclairage sur mesure. Profitez de cet échange pour confirmer le support et le périmètre d’examen du luminaire concerné, plutôt que de supposer un ensemble standard d’échantillons.

Quand un échantillon de finition suffit — et quand il ne suffit pas

Un échantillon est un point de départ pertinent lorsque la décision ouverte concerne la surface représentée. Il ne suffit pas lorsque la décision dépend de la courbure, des matériaux voisins, de la lumière transmise ou des différences entre pièces assemblées. Avant de l’approuver, comparez ce qui a été fabriqué avec les exigences réelles de la spécification du luminaire.

ASTM D1729 couvre l’évaluation visuelle des couleurs de matériaux opaques éclairés de façon diffuse ; l’évaluation critique des peintures métalliques et nacrées est hors du champ de cette pratique.

Cette distinction de périmètre aide le concepteur à choisir une méthode d’examen. Une finition métallique directionnelle mérite une évaluation révélant son aspect selon l’angle, plutôt que l’affirmation selon laquelle toutes les finitions se jugent avec le même éclairage diffus. Convenez avec le fournisseur du matériau et de la méthode d’observation appropriés, au lieu de copier une consigne d’acceptation sans rapport avec le cas.

X-Rite définit le métamérisme comme une correspondance de couleurs sous une condition d’éclairage qui disparaît lorsque la lumière change.

Comparez ensemble la finition proposée et sa référence cible sous l’éclairage d’examen et sous l’éclairage installé pertinent. Consignez les conditions, notamment lorsque le luminaire côtoie des ferrures de porte, des panneaux muraux ou des pièces métalliques de mobilier. Une différence observée sous une autre source appelle un examen plus poussé ; elle ne prouve pas automatiquement un défaut de revêtement ni un cas de métamérisme.

Une plaquette plate ne présente pas non plus les reflets et ombres d’un bras courbe ou d’un abat-jour obtenu par repoussage. Si ces reflets déterminent la décision esthétique, demandez une pièce courbe représentative ou un détail assemblé. Pour le verre transparent ou translucide, examinez l’épaisseur et l’état éclairé ou non prévu, en plus de la couleur. Une plaquette de couleur opaque ne démontre pas comment ce verre transmettra la lumière.

Consignez l’identifiant de l’échantillon, le support, le procédé de surface, les parties du luminaire représentées, la référence de comparaison et les conditions d’observation convenues. Si les variations naturelles ou artisanales comptent, convenez d’une plage représentative au lieu de traiter implicitement une seule belle pièce comme l’unique aspect acceptable. Une photo d’échantillon ou un nom de finition ne définit pas automatiquement une tolérance numérique.

Préciser ce que la maquette doit reproduire

Une maquette d’effet lumineux nécessite la source, l’optique ou le diffuseur, les commandes et les positions d’observation concernés ; un modèle non alimenté ne répond qu’aux questions physiques qu’il représente. Définissez le but avant de choisir une construction grandeur nature, partielle ou installée dans la pièce. Sinon, une présentation réussie peut masquer que la question difficile n’a jamais été reproduite.

Pour les proportions, identifiez les dimensions et la suspension à reproduire, puis examinez le luminaire depuis les lieux où il sera réellement vu. La vue d’une suspension posée sur une table ne reproduit pas sa relation avec un plafond haut ou le regard d’une personne assise. Une silhouette grandeur nature aide à juger l’échelle, mais précisez les matériaux de substitution et le poids pour éviter de déduire l’aptitude à la pose d’une simple adéquation visuelle.

Pour l’aspect éclairé, consignez la source lumineuse, le diffuseur ou l’optique, le pilote et les commandes prévues. Examinez les réglages réels pertinents pour la conception : des scènes très lumineuses peuvent masquer des problèmes apparaissant à intensité réduite, tandis qu’une lueur convaincante sur un établi ne reproduit pas forcément le fond de la pièce. Lorsque des performances chiffrées déterminent l’acceptation, accompagnez l’examen visuel de mesures adaptées et de preuves d’essais applicables.

La base de données de la DALI Alliance lie la certification à l’identité du composant testé, avec correspondance de la marque, du GTIN et des versions du micrologiciel et du matériel ; les luminaires ne figurent pas dans cette base.

Si le projet spécifie DALI, relevez l’identité des composants installés plutôt que la seule mention « pilote DALI ». Une entrée de composant ne prouve pas que chaque scène du projet ou la configuration complète du luminaire a été démontrée. L’examen en fonctionnement et le contrôle documentaire répondent à des questions liées, mais distinctes.

Pour l’assemblage ou l’entretien, incluez les connexions concernées et le chemin d’accès. Demandez à l’installateur ou au responsable de maintenance d’examiner comment atteindre le diffuseur, la lampe ou le module remplaçable. L’accord visuel d’un concepteur ne règle pas nécessairement la question de manipulation de l’installateur ; attribuez chaque décision à la personne capable de la juger.

Des espaces réalisés peuvent aider une équipe à exprimer l’échelle et l’aspect souhaités, sans prouver que la maquette proposée d’un nouveau luminaire est représentative. Utilisez les images publiées comme contexte de conception, non comme preuve de validation d’échantillon, lorsque vous consultez le portfolio de projets.

Faire de l’échantillon de référence un repère utilisable en production

Identifiez l’échantillon de référence approuvé, le dessin et la configuration des composants correspondants, les caractéristiques acceptées et les exceptions avant de l’utiliser pour comparer la production. La référence doit pouvoir être retrouvée : un luminaire sans étiquette dans une salle d’exposition constitue un mauvais étalon lorsque plusieurs versions de développement visuellement proches existent.

Associez le code du luminaire, l’identifiant de l’échantillon et le dossier de validation à l’objet conservé. Consignez ce qui le distingue des versions précédentes, notamment matériaux, traitement de surface, dimensions et composants électriques si nécessaire. Les photos aident à retrouver la référence et à montrer les détails, mais ne remplacent pas la surface physique lorsque c’est elle qui est jugée.

Décrivez comment la production sera comparée à la référence. Un seul échantillon peut fixer une orientation cible sans définir la plage acceptable pour un verre à motifs, une patine vieillie ou d’autres finitions variables. Si le projet accepte des variations, conservez la plage convenue ou les spécimens limites avec leur interprétation. N’inventez pas de tolérances à partir du seul terme « référence approuvée ».

UL Solutions propose des essais de sécurité et une certification en éclairage pour les lampes, luminaires, composants et systèmes.

Séparez ces preuves techniques de l’acceptation esthétique. Un échantillon physique accepté ne démontre pas, à lui seul, la conformité de sécurité, l’aptitude structurelle ou l’adéquation à tous les marchés. Vérifiez avec les professionnels responsables du projet les preuves nécessaires pour la configuration exacte du luminaire et son application prévue ; la validation d’une finition par le concepteur ne s’y substitue pas.

Si un matériau, un pilote, un diffuseur ou un détail d’assemblage change, identifiez les caractéristiques acceptées qui pourraient ne plus être représentées. Réexaminez la décision concernée plutôt que de déclarer l’ancien échantillon entièrement valable ou entièrement inutile. La référence de finition inchangée peut rester utile alors que l’assemblage alimenté révisé nécessite un nouvel examen.

Le développement d’échantillons a aussi des conséquences commerciales : un assemblage partiel peut convenir à une question d’accès, tandis qu’une installation entièrement alimentée peut exiger un autre périmètre. Reliez ces choix à la décision de conception en utilisant le guide d’optimisation de la valeur de l’éclairage décoratif.

Exemple illustratif : validation d’une suspension d’hôtel

L’exemple de suspension d’hôtel qui suit est illustratif ; ce n’est ni un projet Kinglong ni un résultat mesuré. Un concepteur souhaite une finition métallique chaude à côté de ferrures de porte brossées, un abat-jour proportionné au-dessus d’une banque d’accueil et un diffuseur doucement éclairé. Ce sont des questions distinctes, même si elles concernent la même suspension.

Une plaquette métallique représentative est comparée aux ferrures sous les éclairages de jour et de soirée convenus. Elle peut fixer l’orientation de finition. Une silhouette grandeur nature non alimentée révèle ensuite que l’abat-jour gêne la ligne de vue prévue ; l’approbation de la plaquette n’avait pas résolu ce problème spatial. Le concepteur modifie la géométrie de l’abat-jour et demande un nouvel examen de sa relation avec l’installation.

Après l’examen de la géométrie, le diffuseur est évalué dans un assemblage alimenté avec la source et les commandes proposées. Tout résultat accepté appartient à cette configuration. L’échantillon complet conservé devient la référence de production uniquement pour les caractéristiques effectivement acceptées, les documents techniques restants ou détails ouverts étant consignés séparément. L’équipe obtient une décision défendable pour chaque objet, au lieu d’envoyer un seul message général « échantillon approuvé ».

Rédiger une demande de validation à laquelle le fabricant peut répondre

Une demande de validation devrait identifier le luminaire et la décision ouverte, les conditions que le support doit reproduire, les personnes responsables de l’examen et ce qui reste hors validation. Copiez ces champs dans la demande ou le dossier d’examen des échantillons ; renseignez-les avec les informations réelles du projet avant de commander le support.

Transmettez à Kinglong le dessin ou croquis, les références de finition, le contexte de la pièce et les questions de validation non résolues. Demandez à l’équipe de discuter des besoins de revue des dessins, de prototypage et d’examen des échantillons, puis de confirmer un périmètre de développement réalisable pour votre projet ; délais, frais et livrables restent à convenir. Pour engager cet échange, envoyez une demande de développement d’échantillon au périmètre précis.

Questions fréquentes

Les photographies peuvent-elles remplacer l’envoi d’un échantillon physique ?

Les photographies facilitent la coordination à distance, mais ne devraient pas être considérées comme une référence finale fiable de couleur ou de texture lorsque ces propriétés déterminent l’acceptation. Traitement de l’appareil, exposition, réglages d’écran et éclairage d’observation peuvent modifier ce que voit le destinataire. Utilisez les photos pour identifier l’échantillon, montrer sa construction et consigner le contexte d’examen. Si la comparaison physique est impossible, laissez explicitement ouverte la décision d’aspect non vérifiée, au lieu de traiter une image convaincante comme un étalon de couleur.

Qui doit conserver l’échantillon de référence approuvé ?

Convenez d’un responsable de conservation et des modalités d’accès avant validation ; acheteur et fabricant ont tous deux besoin d’un moyen fiable de comparer la production à la même référence. Consignez le lieu de stockage, qui peut autoriser son remplacement et comment le protéger des dommages ou modifications de finition. Si des échantillons conservés correspondants sont utilisés, confirmez leur équivalence et identifiez chacun. Ne supposez pas que deux échantillons de développement visuellement proches sont interchangeables simplement parce qu’ils portent tous deux une étiquette de validation.

Chaque taille de luminaire nécessite-t-elle un échantillon distinct ?

Pas nécessairement ; la réutilisation n’est défendable que pour les caractéristiques qui restent représentatives dans toute la famille de tailles. Un même traitement de surface peut étayer une décision de finition, tandis qu’un abat-jour plus grand peut modifier la proportion, l’accès au montage ou l’aspect éclairé. Identifiez ces différences avant d’étendre la validation. Demandez une maquette, un détail ou un examen en fonctionnement supplémentaire pour la caractéristique modifiée, plutôt que de fabriquer systématiquement chaque taille ou d’approuver toutes les tailles à partir d’un petit luminaire.

Que faire si un échantillon est approuvé avec observations ?

Précisez quelles caractéristiques sont acceptées et lesquelles restent ouvertes ; une mention générale « approuvé avec observations » n’explique pas si les modifications non résolues exigent un nouvel examen physique. Rattachez les observations à l’identifiant de l’échantillon et à la configuration du dessin, nommez la personne chargée de les résoudre et définissez les preuves nécessaires à leur clôture. Une correction de finition, de géométrie ou de composant électrique peut nécessiter un suivi différent d’une correction documentaire. Rendez explicite la prochaine action autorisée.
