Эталонный образец, образец отделки или макет: что выбрать для согласования?

Для оценки поверхности выбирайте образец отделки, для проверки воспроизводимых условий — макет, а для явно согласованной конфигурации изделия — утверждённый эталонный образец. В заказном декоративном освещении полезнее спрашивать не «Какой образец лучше?», а «Какое решение мы пока не можем принять по чертежу?». Металлическая пластинка не покажет, выглядит ли люстра слишком массивной в вестибюле; полноразмерный макет без питания не позволит оценить вид рассеивателя при включённом свете.

Начните с нерешённого вопроса, затем определите, что должен воспроизводить физический объект. Сравнивайте варианты по одним и тем же задачам согласования и фиксируйте необходимые условия до заказа образца. Тогда согласование становится конкретным решением, а не общим одобрением всего показанного.

Отделка, масштаб и функция требуют разных подтверждений

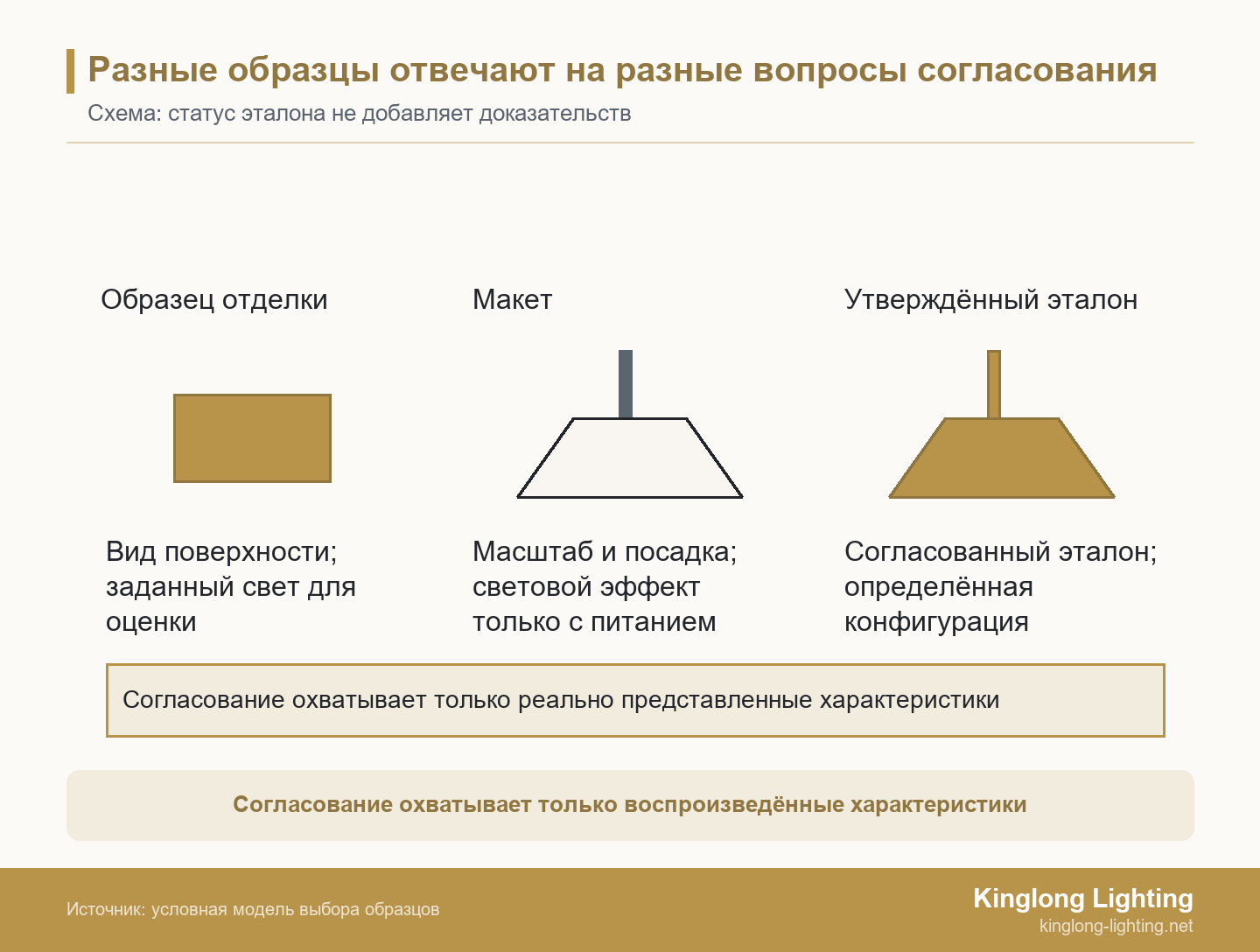

Образец отделки — это тип физического объекта, макет — представление, созданное для принятия решения, а утверждённый эталонный образец — согласованный статус эталона; один объект может выполнять несколько ролей. Подписанный образец поверхности может стать эталоном отделки, не становясь эталоном всего светильника. Аналогично прототип с питанием может стать принятой эталонной версией светильника после согласования его конфигурации и границ утверждения.

• Цвет, блеск или фактура: начните с репрезентативного физического образца отделки и оцените его рядом с соответствующими материалами при обозначенных условиях освещения.
• Пропорции, подвес или монтажный доступ: запросите модель или узел, воспроизводящий нужные размеры и сопряжения.
• Вид при включённом свете или управление: задайте макет с питанием, включающий необходимые для этого вопроса компоненты и условия наблюдения.
• Сравнение с серийными изделиями: сохраните идентифицированный принятый эталон, связанный с согласованными чертежами, компонентами и исключениями.

Самый большой объект не обязательно даёт больше полезной информации. Полностью собранный светильник с временным стеклом может хуже подтверждать цвет, чем правильно изготовленный образец стекла. Направьте усилия по разработке образца на воспроизведение неопределённости, а не на создание презентационного объекта, который оставляет её нерешённой.

Что означают образец отделки, макет и утверждённый эталон

Эти термины обозначают разные вещи: образец поверхности, представление для оценки и эталон, принятый для определённой цели. Используйте эти различия при обсуждении образцов с изготовителем. Дополнительные материалы по спецификации и закупкам доступны в разделе ресурсов для проектов освещения.

Образец отделки — небольшой физический образец поверхности; обоснованная область его согласования охватывает представленный материал, технологию и внешний вид при согласованных условиях наблюдения. Это может быть металлическая пластинка с покрытием, шлифованная пластина или фрагмент стекла. Укажите основу и обработку: название «золото шампань» само по себе не объясняет, будут ли у предложенного светильника тот же основной материал, направление шлифовки и защитное покрытие.

Макет воспроизводит выбранные характеристики или условия для оценки; укажите, полноразмерный он или частичный, с питанием или без него. Силуэт в масштабе помещения может помочь оценить пропорции, даже если изготовлен не из производственных материалов. Образец соединительного узла позволяет проверить сопряжение, не воспроизводя всю люстру. Ни один из этих объектов не следует считать подтверждением отсутствующих в нём характеристик.

Считайте утверждённым эталонным образцом идентифицированный физический эталон, принятый для определённой конфигурации изделия и области согласования, а не универсальную категорию сертификации. Одни команды называют так полностью собранный принятый светильник, другие — сохранённый эталон поверхности. Согласуйте значение термина в проекте, вместо того чтобы полагаться на название. Утверждённый эталон отделки и эталон всего изделия не взаимозаменяемы.

Внешний вид также имеет несколько составляющих. Совпадение номинального цвета не доказывает, что поверхность обладает нужной фактурой или чёткостью отражённого изображения.

ASTM D523 рассматривает зеркальный блеск неметаллических образцов и отмечает, что фактура, дымка отражения и чёткость отражённых изображений также влияют на оценку внешнего вида.

Для проектной оценки опишите важные видимые характеристики и согласуйте способ их сравнения. Не превращайте показание блескомера в универсальный порог приёмки декоративной металлической отделки: у цитируемого метода есть собственная область применения к образцам.

Матрица выбора материалов для согласования заказного освещения

Сравнивайте объекты по решаемому вопросу, а не по предполагаемой иерархии качества. Эта матрица помогает проектным командам выбирать, но не является стандартизованной процедурой приёмки. Условия в ячейках принципиальны: модель с питанием и силуэт без питания — оба макеты, но отвечают на разные вопросы.

С помощью матрицы выберите минимальный репрезентативный объект, который позволяет принять открытое решение, и добавьте другой там, где заканчивается его область охвата. Если вопрос касается видимого шва, рассмотрите реальный соединительный узел. Если он касается присутствия люстры в помещении, образец соединения будет неподходящим подтверждением, даже при отличном качестве изготовления.

Преобразуйте этот выбор в запрос на разработку до обсуждения условий поставки. Уточните, что будет соответствовать производственным изделиям, что останется временным и понадобится ли новая оценка после замены временных деталей. Так предложение на изготовление образца не будет принято только потому, что в нём используется знакомое название.

Kinglong описывает проверку чертежей, изготовление физических прототипов и согласование образцов в своём процессе разработки заказного освещения. Используйте это обсуждение для подтверждения объекта и области оценки конкретного светильника, а не исходите из предположения о стандартном комплекте образцов.

Когда образца отделки достаточно, а когда нет

Образец отделки — разумная отправная точка, если нерешённый вопрос касается представленной поверхности. Его недостаточно, когда решение зависит от кривизны, соседних материалов, проходящего света или различий между собранными деталями. До согласования сопоставьте изготовленный образец с реальными требованиями спецификации светильника.

ASTM D1729 охватывает визуальную оценку цвета непрозрачных материалов при рассеянном освещении; критическая оценка металлических и перламутровых красок выходит за рамки этой практики.

Такое разграничение помогает дизайнеру выбрать метод оценки. Металлическая отделка с направленным отражением требует оценки, показывающей её вид под разными углами, а не утверждения, что любую отделку можно оценивать при одном и том же рассеянном освещении. Согласуйте с поставщиком подходящие материал и метод наблюдения, вместо того чтобы копировать не относящееся к случаю указание по приёмке.

X-Rite определяет метамеризм как совпадение цветов при одном условии освещения, которое исчезает при изменении света.

Сравнивайте предложенную отделку и целевой эталон одновременно при освещении для оценки и при соответствующем установленном освещении. Фиксируйте условия, особенно если светильник находится рядом с дверной фурнитурой, стеновыми панелями или металлическими элементами мебели. Различие под другим источником света требует более внимательного сравнения; само по себе оно не доказывает дефект покрытия и не является диагнозом метамеризма.

Плоская пластинка также не воспроизводит блики и тени изогнутого плеча или плафона, изготовленного ротационной вытяжкой. Если эти отражения определяют дизайнерское решение, запросите репрезентативную изогнутую деталь или собранный узел. Для прозрачного или полупрозрачного стекла учитывайте толщину и предполагаемый включённый или выключенный режим наряду с цветом. Непрозрачный цветовой образец не подтверждает, как это стекло будет пропускать свет.

Фиксируйте идентификатор образца, основу, технологию поверхности, представленные части светильника, эталон сравнения и согласованные условия наблюдения. Когда важны природные или ручные вариации, согласуйте репрезентативный диапазон, вместо того чтобы негласно считать одну привлекательную деталь единственным допустимым видом. Фотография образца или название отделки не задают автоматически численного допуска.

Определите, что должен воспроизводить макет

Макету для оценки светового эффекта нужны соответствующие источник, оптика или рассеиватель, управление и точки наблюдения; модель без питания отвечает только на представленные в ней физические вопросы. Определите цель до выбора полноразмерного, частичного или установленного в помещении макета. Иначе удачная презентация может скрыть, что сложный вопрос так и не был воспроизведён.

Для оценки пропорций определите воспроизводимые размеры и схему подвеса, затем осмотрите светильник с тех мест, откуда его действительно будут видеть. Вид подвесного светильника на столе не воспроизводит его связь с высоким потолком или линией взгляда сидящего человека. Полноразмерный силуэт помогает оценить масштаб, но укажите заменяющие материалы и вес, чтобы команда не делала вывод о пригодности к монтажу только по визуальному соответствию.

Для вида при включённом свете зафиксируйте источник света, рассеиватель или оптику, драйвер и предполагаемую систему управления. Оцените реальные настройки, существенные для дизайна: яркие сценарии могут скрывать проблемы, заметные при диммировании, а убедительное свечение на верстаке не всегда воспроизводит фон помещения. Если приёмка зависит от показателей эффективности, дополните визуальную оценку подходящими измерениями и применимыми протоколами испытаний.

База данных DALI Alliance связывает сертификацию с идентичностью испытанного компонента, включая совпадение марки, GTIN и версий прошивки и аппаратной части; светильники в этой базе не перечислены.

Если проект предусматривает DALI, зафиксируйте идентификационные данные установленных компонентов, а не только запись «драйвер DALI». Наличие компонента в базе не доказывает, что каждый проектный сценарий или полная конфигурация светильника были продемонстрированы. Оценка при включённом питании и документальная проверка отвечают на связанные, но разные вопросы.

Для сборки или обслуживания включите необходимые соединения и путь доступа. Попросите монтажника или представителя службы обслуживания оценить, как добраться до рассеивателя, лампы или заменяемого модуля. Визуальное согласие дизайнера не обязательно решает вопрос удобства работы монтажника; поручайте каждое решение тому, кто способен его оценить.

Реализованные интерьеры помогают команде передать желаемый масштаб и вид, но не доказывают репрезентативность предложенного макета нового светильника. Рассматривая портфолио проектов, используйте опубликованные изображения как контекст дизайна, а не как подтверждение согласования образца.

Сделайте эталонный образец пригодным для сравнения с производством

Идентифицируйте утверждённый эталонный образец, соответствующий чертёж и конфигурацию компонентов, принятые характеристики и исключения до использования для производственного сравнения. Эталон должен быть доступен для поиска: светильник без маркировки в выставочном зале — плохая точка сравнения, если существуют несколько внешне похожих версий разработки.

Свяжите код светильника, идентификатор образца и запись о согласовании с сохранённым объектом. Зафиксируйте отличия от предыдущих версий, включая материалы, обработку поверхности, размеры и компоненты с питанием, где это необходимо. Фотографии помогают найти эталон и показать детали, но не заменяют физическую поверхность, когда оценивается именно её свойство.

Опишите, как производственные изделия будут сравниваться с эталоном. Один образец может задать целевое направление, но не допустимый диапазон для узорчатого стекла, состаренной отделки и других вариативных поверхностей. Если проект допускает вариации, сохраните согласованный диапазон или граничные образцы вместе с пояснением их значения. Не придумывайте допуски из самого слова «эталонный».

UL Solutions предлагает испытания безопасности и сертификацию освещения для ламп, светильников, компонентов и систем.

Отделяйте эти технические доказательства от эстетической приёмки. Принятый физический образец сам по себе не подтверждает соответствие требованиям безопасности, достаточность конструкции или пригодность для любого рынка. Проверьте с ответственными специалистами проекта необходимые доказательства для точной конфигурации светильника и предполагаемого применения; согласование отделки дизайнером их не заменяет.

При изменении материала, драйвера, рассеивателя или детали сборки определите, какие принятые характеристики могут перестать воспроизводиться. Пересмотрите затронутое решение, вместо того чтобы объявлять предыдущий образец полностью действительным или полностью бесполезным. Неизменённый эталон отделки может оставаться полезным, тогда как обновлённая сборка с питанием требует новой оценки.

Разработка образцов имеет и коммерческие последствия: частичный узел может подойти для вопроса доступа, а полностью работающая установка может потребовать другого объёма. Сохраняйте связь этих вариантов с дизайнерским решением, используя руководство по оптимизации ценности декоративного освещения.

Условный пример: согласование подвесного светильника для отеля

Следующий пример с подвесным светильником для отеля является условным, а не проектом Kinglong или измеренным результатом. Дизайнеру нужны тёплая металлическая отделка рядом со шлифованной дверной фурнитурой, пропорциональный плафон над стойкой регистрации и мягко освещённый рассеиватель. Это отдельные вопросы, хотя они относятся к одному подвесному светильнику.

Репрезентативную металлическую пластинку сравнивают с фурнитурой при согласованном дневном и вечернем освещении. Она позволяет определить направление отделки. Затем полноразмерный силуэт без питания показывает, что плафон перекрывает предполагаемую линию взгляда; согласование пластинки не решило эту пространственную проблему. Дизайнер меняет геометрию плафона и просит повторно оценить его связь с местом установки.

После оценки геометрии рассеиватель проверяют в сборке с питанием, используя предложенные источник и управление. Любой принятый результат относится к этой конфигурации. Сохранённый полный образец становится производственным эталоном лишь для фактически принятых характеристик; оставшиеся технические документы или открытые детали фиксируют отдельно. Команда получает обоснованное решение по каждому объекту вместо одного общего сообщения «образец согласован».

Составьте запрос на согласование, на который изготовитель сможет ответить

Запрос на согласование должен определять светильник и нерешённый вопрос, условия, которые должен воспроизводить объект, ответственных проверяющих и то, что остаётся вне согласования. Перенесите эти поля в запрос или запись об оценке образца; заполните их реальными сведениями о проекте до заказа объекта.

Передайте Kinglong чертёж или эскиз, эталоны отделки, контекст помещения и нерешённые вопросы согласования. Попросите команду обсудить требования к чертежам, прототипам и оценке образцов и подтвердить осуществимый объём разработки для вашего проекта; сроки, стоимость и результаты работ согласуются отдельно. Для начала этого обсуждения направьте запрос на разработку образца с определёнными границами.

Частые вопросы

Могут ли фотографии заменить отправку физического образца?

Фотографии помогают дистанционной координации, но не должны считаться надёжным окончательным эталоном цвета или фактуры, когда эти свойства определяют приёмку. Обработка камеры, экспозиция, настройки экрана и свет при просмотре могут менять то, что видит получатель. Используйте фотографии для идентификации образца, показа конструкции и фиксации условий оценки. Если физическое сравнение невозможно, явно оставьте неподтверждённое решение о внешнем виде открытым, вместо того чтобы считать убедительное изображение цветовым эталоном.

Кто должен хранить утверждённый эталонный образец?

До согласования определите хранителя и порядок доступа: покупателю и изготовителю нужен надёжный способ сравнивать производственные изделия с одним и тем же эталоном. Зафиксируйте место хранения объекта, полномочия на его замену и защиту от повреждений или изменений отделки. Если используются соответствующие друг другу сохранённые образцы, подтвердите их эквивалентность и обозначьте каждый отдельно. Не считайте два внешне похожих образца разработки взаимозаменяемыми лишь потому, что на обоих есть отметка о согласовании.

Нужен ли отдельный образец для каждого размера светильника?

Не обязательно: повторное использование обосновано только для характеристик, остающихся репрезентативными во всём размерном ряду. Одна обработка поверхности может подтверждать решение об отделке, но больший плафон способен изменить пропорции, монтажный доступ или вид при включённом свете. Определите эти различия до расширения согласования. Запросите дополнительную модель, деталь или оценку с питанием для изменённой характеристики, вместо автоматического изготовления каждого размера или согласования всех размеров по одному маленькому светильнику.

Что делать, если образец согласован с замечаниями?

Укажите, какие характеристики приняты, а какие остаются открытыми: общая отметка «согласовано с замечаниями» не объясняет, требуют ли нерешённые изменения новой физической оценки. Привяжите замечания к идентификатору образца и конфигурации чертежа, назначьте ответственного за их устранение и определите доказательства, необходимые для закрытия. Изменение отделки, геометрии или компонента с питанием может потребовать иного последующего контроля, чем исправление документа. Явно обозначьте разрешённое следующее действие.
