Gewichtsbudget für maßgefertigte Leuchten: Decke und Tragwerk vor der Entwurfsfestlegung koordinieren

Das Gewichtsbudget vor der Festlegung der Decke bestimmen

Ein Gewichtsbudget für maßgefertigte Leuchten hält fest, welche Masse das Gebäude aufnehmen soll, welche Reserve für noch offene Entwurfsentscheidungen verbleibt und welche Aufhängungsdetails noch technisch geprüft werden müssen. Beginnen Sie damit, solange sich das Leuchtenkonzept noch ändern lässt. Vereinbaren Sie vor der Entwurfsfestlegung den Umfang der eingebauten Baugruppe, den Zeichnungsstand, die Aufhängepunkte und das Verfahren zur Freigabe von Änderungen. Eine fertige Visualisierung liefert diese Angaben nicht; eine geschätzte Masse bestätigt auch nicht die Tragfähigkeit. Projekteinkäufer, Planer und Innenausbauunternehmen können mit einer Massenaufstellung Änderungen der Eingangsgrößen sichtbar machen. Die zuständigen Fachleute wählen weiterhin die Verbindungen aus und planen die Montage.

Drei Werte, die nicht verwechselt werden dürfen

Die geschätzte Einbaumasse, die Entwicklungsreserve und eine freigegebene Traggrenze beantworten unterschiedliche Fragen. Die erste beschreibt die Baugruppe. Die zweite bildet die Unsicherheit während der Konzeptentwicklung ab. Die dritte gehört zur akzeptierten technischen Lösung und gilt für deren festgelegte Geometrie und Bedingungen. Durch diese Trennung wird verhindert, dass eine Beschaffungsreserve als Erlaubnis verstanden wird, eine schwerere Leuchte aufzuhängen.

• Erfassen Sie die gesamte dauerhaft eingebaute Baugruppe, nicht nur den dekorativen Leuchtenkörper im Katalog.
• Eine Entwicklungsreserve ist eine Zugabe für noch offene Bestandteile des Konzepts; sie ist kein statischer Sicherheitsfaktor.
• Binden Sie die Freigabe der Aufhängung an die tatsächliche Montagegeometrie, die örtlichen Bedingungen und den Zeichnungsstand.

Verwenden Sie Einheiten einheitlich. Die NIST-Erklärung zu Masse und Gewichtskraft unterscheidet zwischen beiden Größen: Die Gewichtskraft ergibt sich aus der Masse multipliziert mit der Fallbeschleunigung. Lieferanten nennen die Leuchtenmasse häufig in Kilogramm, während technische Berechnungen Newton oder Kilonewton verwenden können. Bitten Sie die prüfende Person, Einheiten und Berechnungsgrundlage anzugeben, statt unterschiedliche Größen miteinander zu vergleichen. Eine Aufstellung in Kilogramm verfolgt Massenänderungen; sie berechnet keine Bemessungskräfte.

Alles erfassen, was das Gebäude dauerhaft tragen soll

Die Aufstellung der Einbaumasse sollte sämtliche dauerhaft eingebauten Teile enthalten, die von der zu prüfenden Aufhängung getragen werden. Dazu zählen Rahmen, dekoratives Glas oder Kristall, Lichtmodule, interne Verdrahtung, Aufhängungsteile sowie mitgetragene Baldachine oder Montagebauteile. Führen Sie Teile mit eigener Gebäudeanbindung, etwa einen separat montierten Treiberschrank, gesondert auf. Die Abgrenzung ist wichtiger als die Bezeichnung auf der Packliste: Auch ein von einem anderen Unternehmen geliefertes Bauteil kann dieselbe Aufhängung zusätzlich belasten.

Beginnen Sie mit einer Baugruppenskizze, die zeigt, wo der Leistungsumfang des Leuchtenlieferanten endet und der des ausführenden Unternehmens beginnt. Geben Sie für jedes Teil Stückzahl, Einzelmasse, Gesamtmasse, Nachweis und Versionsstand an. Eine frühe CAD-Schätzung, die Messung eines Bauteilmusters und die Messung der fertigen Baugruppe haben unterschiedliche Beweiskraft. Kennzeichnen Sie sie entsprechend. Eine scheinbar genaue Summe ist irreführend, wenn mehrere Positionen noch auf unbestätigten Materialstärken oder Mengen dekorativer Elemente beruhen.

Bei einer verteilten Installation sollten sowohl die Gesamtmasse als auch die einzelnen aufgehängten Module erhalten bleiben. Eine Gruppe kleiner Pendelleuchten kann insgesamt eine geringe Masse haben, aber viele separate Befestigungsstellen benötigen. Umgekehrt kann ein gemeinsamer Tragrahmen mehrere Module in einer Aufhängungsanordnung zusammenfassen. Klären Sie vor dem Addieren, welche Baugruppe der Ingenieur prüft. Andernfalls können Lieferant und ausführendes Unternehmen den Tragrahmen jeweils auslassen, weil beide davon ausgehen, dass die andere Partei ihn berücksichtigt hat.

Die Sammlung seismischer technischer Leitfäden von USG führt separate Dokumente zu Schwerlastanforderungen für Leuchten und zur Befestigung von Aufhängungsdrähten auf. Diese Unterscheidung hilft bei der Anforderung von Nachweisen: Benennen Sie das ausgewählte Deckensystem und die zugehörigen Befestigungsunterlagen, statt lediglich eine allgemeine Produktbroschüre zu sammeln. Das Vorhandensein eines Leitfadens ist keine Freigabe für eine andere dekorative Leuchte.

Wenn das Team weiterführende Begriffe oder planerischen Hintergrund benötigt, bieten die Ressourcen zur Lichtplanung von Kinglong Lighting einen Einstieg. Belassen Sie die projektspezifischen Freigabenachweise in der Massenaufstellung selbst. Ein Fachbeitrag ersetzt weder die Baugruppeninformationen des Lieferanten noch die Entscheidung der für das Bauvorhaben prüfenden Person.

Den Lastpfad koordinieren, nicht nur die Gesamtmasse

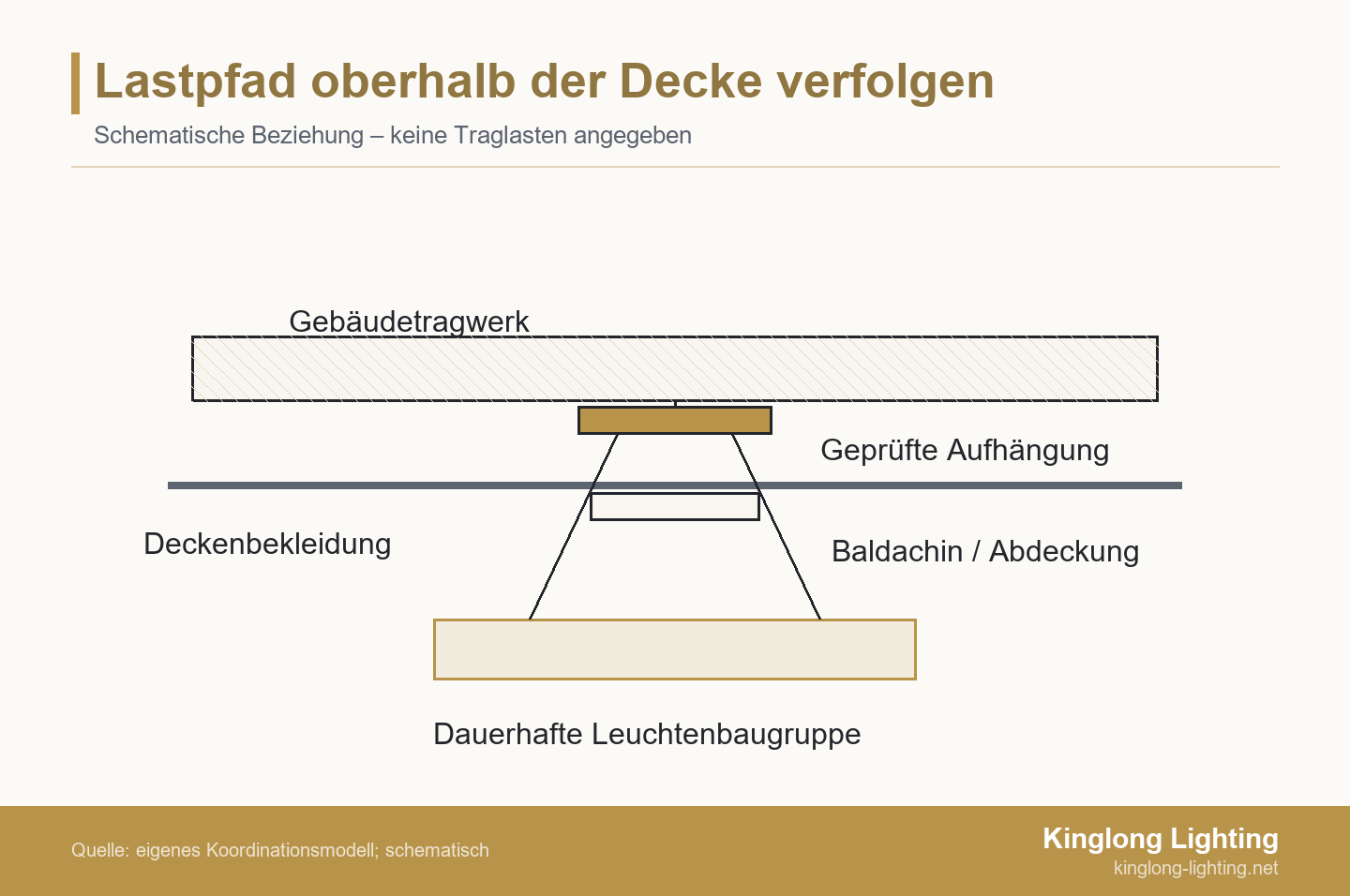

Der Lastpfad ist der Weg, über den Kräfte von der Leuchte durch ihre Verbindungen in das Gebäudetragwerk gelangen. Die Gesamtmasse allein beschreibt weder die Kraft an jedem Aufhängepunkt noch die Eignung der Verbindungen und des Befestigungsuntergrunds. Koordinieren Sie diesen Weg in einer Schnittzeichnung: Leuchtenanschluss, Aufhängungsanordnung, verdeckte Tragkonstruktion und Verbindung zum Gebäudetragwerk. Behandeln Sie Deckenbekleidung und dekorativen Baldachin als separate Bauteile, sofern ihnen nicht durch einen akzeptierten Entwurf ausdrücklich eine tragende Funktion zugewiesen wird.

Übermitteln Sie dem Ingenieur die Montagekoordinaten, die aus dem Entwurf verfügbaren Angaben zum Schwerpunkt, die Aufhängungsanordnung und die vorgesehenen Tragstellen. Teilen Sie die Gesamtmasse nicht einfach gleichmäßig durch die Zahl der Aufhängungen, um die Berechnung der Auflagerreaktionen zu ersetzen. Geometrie, Steifigkeit und Baugruppenanordnung können die Lastverteilung beeinflussen. Der Lieferant kann die vorgesehenen Leuchtenschnittstellen benennen; der zuständige Projektingenieur bestimmt die maßgebenden Reaktionen und den Entwurf der Tragkonstruktion.

Die Position kann die Beurteilung der Verbindung ändern, obwohl die Leuchtenmasse gleich bleibt. Hiltis Erläuterung zu Randeinflüssen bei Ankern weist darauf hin, dass ein geringerer Randabstand die Verbundtragfähigkeit einer Ankergruppe vermindern kann. Dies ist eine konkrete Erklärung zum Verankerungsverhalten, keine Empfehlung für ein bestimmtes Befestigungsmittel. Für die Koordination folgt daraus: Das Verschieben eines Aufhängepunkts kann eine erneute Prüfung der Verbindung rechtfertigen, statt lediglich den Deckenspiegel anzupassen.

Klären Sie neben dem sichtbaren Leuchtenmittelpunkt auch den Bereich der Tragkonstruktion. Ein Träger, eine Deckenplattenkante, eine Installationsöffnung oder ein dichter belegter Deckenhohlraum kann die Position der verdeckten Aufhängung einschränken. Liegt der gewünschte Baldachin nicht an einem verfügbaren tragenden Bauteil, dokumentieren Sie die vorgesehene Schnittstelle und geben Sie sie zur Prüfung weiter. Verdecken Sie die Abweichung nicht hinter einem Montagehinweis, der eine spätere „Anpassung vor Ort“ verspricht.

Kinglong Lighting beschreibt Zeichnungsprüfung und Prototypenentwicklung innerhalb seines Prozesses für die Entwicklung maßgefertigter Leuchten. Nutzen Sie diese Phase, um zu bestätigen, welche Leuchtenzeichnungen, Massenschätzungen und Schnittstellendetails für Ihr Projekt bereitgestellt werden. Vereinbaren Sie den Umfang der Unterlagen ausdrücklich. Die Prüfung eines Leuchtenkonzepts bedeutet nicht automatisch, dass der Lieferant die Verantwortung für das Gebäudetragwerk übernommen hat.

Rechenbeispiel: Eine Lobby-Leuchte wird vor der Entwurfsfestlegung schwerer

Die folgende Aufstellung ist ein illustratives Beispiel, keine gemessene Kinglong-Installation. Sie zeigt, wie eine Entwurfsänderung eine Massenreserve aufbrauchen kann, ohne die davon getrennte Frage nach der Tragfähigkeit der Aufhängung zu beantworten.

Ausgangsmasse und Entwicklungsreserve festlegen

Betrachten Sie ein Innenausbauteam, das 1 Leuchte für eine Hotellobby mit 4 Aufhängepunkten koordiniert. Die Deckenplanung steht kurz vor der Festlegung, während die dekorativen Elemente noch entwickelt werden. Die Konzeptaufstellung des Lieferanten enthält die dauerhafte Leuchtenbaugruppe und die zugeordneten Montagebauteile; der Projektingenieur hat die Aufhängungsanordnung jedoch noch nicht akzeptiert. Das Team benötigt deshalb eine belastbare Massenschätzung und eine sichtbare Reserve für den noch offenen Entwurf – keine Erklärung, dass die Decke diese Masse tragen kann.

Bei diesem illustrativen Konzept ergeben die Ausgangsmasse von 180 kg und eine Entwicklungsreserve von 20 kg einen Koordinationsrahmen von 200 kg. Die Reserve ist eine gewählte Zugabe für noch offene Entwurfsbestandteile, kein empfohlener Branchenwert. Der Rahmen zeigt dem Planungsteam, wann sich seine vereinbarten Eingangsgrößen geändert haben; er begründet keine freigegebene Tragfähigkeit. Erfassen Sie die Reserve getrennt, damit niemand eine noch ungenutzte Zugabe als technisch nachgewiesenen Spielraum versteht.

Die Änderung anhand derselben Abgrenzung bewerten

Angenommen, schwerere dekorative Teile erhöhen die Masse um 15 kg und eine Rahmenänderung um weitere 10 kg. Die geänderte Einbau-Baugruppe hat eine Masse von 205 kg und überschreitet den illustrativen Koordinationsrahmen von 200 kg um 5 kg; dies erfordert eine Entwurfsanpassung oder erneute Prüfung der Aufhängung. Der vollständige Zuwachs gegenüber der Ausgangsmasse beträgt 25 kg. Eine Beschreibung ausschließlich als „5 kg über Budget“ würde den größten Teil der zusätzlichen Masse vor der prüfenden Person verbergen. Das Team hält die massenverändernde Änderung zurück, bis diese Entscheidung geklärt ist.

Eine Möglichkeit besteht darin, Dekoration oder Rahmen unter Wahrung der vorgesehenen visuellen Wirkung anzupassen. Eine andere besteht darin, die geänderte Baugruppe, Montagegeometrie und verfügbaren Schwerpunktangaben zur projektspezifischen Prüfung der Aufhängung vorzulegen. Gleichen Sie nach beiden möglichen Wegen die neue Aufstellung mit der geänderten Zeichnung ab und bestätigen Sie die tatsächliche Einbaukonfiguration in der vereinbarten Prüfphase. Eine geänderte Tabelle allein belegt nicht, dass die gefertigte Baugruppe ihr entspricht.

In diesem illustrativen Beispiel gehören die 4 Aufhängepunkte zum Koordinationsumfang; sie sind keine Aufforderung, die Masse durch vier zu teilen. Eine veränderte Position schwerer Teile kann die für die Berechnung der Auflagerreaktionen benötigten Angaben ändern, selbst wenn eine spätere Entwurfsanpassung die ursprüngliche Gesamtmasse wiederherstellt. Der Ingenieur legt die anwendbaren Faktoren, Reaktionen und Verbindungen fest. Der hilfreiche Beitrag des Käufers besteht in einer konsistenten Aufstellung und der Kennzeichnung jeder geänderten Eingangsgröße, nicht in der Auswahl eines Sicherheitsfaktors aus einem allgemeinen Fachbeitrag.

Bei realen Projekten können Fotos helfen, architektonische Größenverhältnisse und Leuchtenformen zu besprechen. Sie geben jedoch keine Auskunft über Einbaumasse, Auflagerreaktionen oder den akzeptierten Entwurf der Aufhängung. Verwenden Sie sie als visuellen Kontext bei der Betrachtung des Projektportfolios von Kinglong Lighting.

Dauerhafte Aufhängung von Hebevorgängen und Wartung trennen

Die dauerhaft eingebaute Masse ist nur eine Eingangsgröße der Projektprüfung. Bei der Montage können Teilbaugruppen angehoben, Module vorübergehend abgestützt oder Komponenten in einer veränderten Reihenfolge befestigt werden. Die Wartung kann Absenkmechanismen, abnehmbare dekorative Teile und Zugangsausrüstung erfordern. Listen Sie die vorgesehenen Tätigkeiten und Betriebsmittel auf, damit die zuständigen Fachleute die anwendbaren zusätzlichen Lastfälle und Schutzmaßnahmen bestimmen können. Addieren Sie Personen, Hebezeuge oder vorübergehende Anschlagmittel nicht unterschiedslos zur Masse der dauerhaften Leuchte.

Die Leitlinie zur Planung von Hebevorgängen der britischen Health and Safety Executive verlangt Planungen, die vorhersehbare Risiken behandeln und Zuständigkeiten benennen. Sie betrifft Hebevorgänge, nicht die Bestätigung einer dauerhaften Kronleuchteraufhängung. Klären Sie bei Projekten außerhalb ihres Geltungsbereichs die örtlichen Anforderungen. Die übertragbare Koordinationsaufgabe besteht darin, die Montageplanung separat zuzuweisen, statt anzunehmen, dass die abschließende Freigabe der Aufhängung sämtliche Hebetätigkeiten abdeckt.

Auch seismische Bedingungen benötigen ihren eigenen Kontext. Armstrongs Leitlinie zur seismischen Deckenmontage unterscheidet Bemessungskategorien und verweist auf örtlich zuständige Fachleute für Bauvorschriften. Übertragen Sie keine Drahtabmessung, Deckensystemlösung oder Aussteifungsanordnung aus einem Markt ungeprüft auf ein anderes Projekt. Übermitteln Sie dem Ingenieur den Standort, das ausgewählte Deckensystem und die Leuchtenanordnung, und fragen Sie dann nach dem anwendbaren Prüfumfang.

Machen Sie den Wartungszugang vor der Freigabe der dekorativen Anordnung sichtbar. Halten Sie fest, wie Bauteile erreicht, entfernt und wieder eingesetzt werden und ob der vorgesehene Mechanismus die tragende Baugruppe verändert. Wenn der Zugang eine Deckenöffnung voraussetzt, koordinieren Sie Öffnung und Installationen bereits jetzt. Bei einem vorgeschlagenen Absenksystem sind dessen eigene Unterlagen und eine Schnittstellenprüfung anzufordern, statt anzunehmen, dass die Massenaufstellung der Leuchte den vollständigen Mechanismus erfasst.

Ein Arbeitsblatt für Masse und Aufhängung zur Entwurfsfestlegung

Eine brauchbare Freigabedokumentation bündelt Baugruppenabgrenzung, Massennachweise, Entwicklungsreserve, Montagegeometrie, Prüfung der Aufhängung und noch offene Änderungen. Das folgende Arbeitsblatt ist eine Koordinationsvorlage: Tragen Sie Ihre Projektdaten in die letzte Spalte ein und verweisen Sie auf die zugrunde liegenden Zeichnungen oder Aufzeichnungen. Eine unbeantwortete Position bleibt eine offene Aufgabe; sie ist keine stillschweigende Freigabe. Bewahren Sie das ausgefüllte Blatt zusammen mit dem Zeichnungsstand der Leuchte auf, damit spätere Änderungen anhand derselben Ausgangsbasis bewertet werden können.

Wenn eine Änderung die Reserve aufbraucht, vergleichen Sie zunächst die Alternativen anhand derselben Entwurfsabsicht und Baugruppenabgrenzung. Kinglongs Leitfaden zur Wertoptimierung dekorativer Beleuchtung behandelt aufeinander abgestimmte planerische und kaufmännische Entscheidungen. Nutzen Sie diese Betrachtung, um die Alternativen zu strukturieren; lassen Sie jede Option, die Aufhängung, Materialien oder Montage verändert, von den zuständigen Fachleuten prüfen. Ein leichteres Konzept ist nur dann hilfreich, wenn es auch die vereinbarten gestalterischen und funktionalen Anforderungen erfüllt.

Der praktische Maßstab ist, ob ein anderes Teammitglied erkennen kann, was akzeptiert wurde, ohne eine unbeschriftete Zahl interpretieren zu müssen. Ein Massenwert ohne Baugruppenreferenz schließt die Aufstellung nicht ab. Eine Tragzeichnung für eine frühere Aufhängungsanordnung bestätigt die neue Schnittstelle nicht. Eine gestalterische Freigabe kann gültig bleiben, während ein massenveränderndes Bauteil zurückgehalten wird. Erfassen Sie dies als getrennte Entscheidungen, statt das gesamte Paket pauschal als „freigegeben“ oder „nicht freigegeben“ zu kennzeichnen.

Jeder Freigabe einen benannten Umfang und Verantwortlichen zuweisen

Die Freigabe der Leuchte und die Freigabe ihrer Gebäudeanbindung haben unterschiedliche Geltungsbereiche. Der Leuchtenlieferant bestätigt die bereitgestellten Baugruppenangaben und deren Versionsstand. Der Planer akzeptiert Erscheinungsbild und vorgesehene Anordnung. Der zuständige Projektingenieur prüft die Traglösung am Gebäude. Der Innenausbaukoordinator gleicht diese Unterlagen ab und dokumentiert offene Bedingungen vor der Fertigungsfreigabe. Weisen Sie diese Rollen im Projektvertrag zu; gehen Sie nicht davon aus, dass ein Stempel auf einer Zeichnung jede Verantwortung auf den Unterzeichner überträgt.

Definieren Sie Auslöser einer erneuten Prüfung anhand geänderter Eingangsgrößen, nicht nur anhand prozentualer Zunahmen. Ein schwereres Material, eine andere Stückzahl, ein verschobener Aufhängepunkt, ein neuer Tragrahmen oder ein zusätzlicher Zugangsmechanismus kann den akzeptierten Umfang beeinflussen. Dokumentieren Sie, wer jede Änderung meldet und wer entscheidet, ob die bestehende Freigabe weiterhin gilt. Wenn nur eine Oberfläche geändert wird, prüfen Sie zunächst, ob sich auch Materialaufbau oder Bauteilkonstruktion ändern, bevor Sie die Änderung als rein gestalterisch einstufen.

Bringen Sie bei der Kontaktaufnahme mit Kinglong Lighting die Massenaufstellung, die aktuelle Leuchtenzeichnung, den Plan der Aufhängungspositionen und die relevanten örtlichen Einschränkungen mit. Bitten Sie das Team, den Prüfumfang der Leuchtenentwicklung und die projektspezifisch verfügbaren Koordinationsunterlagen zu bestätigen. Belassen Sie Gebäudeberechnungen und Freigabe der Aufhängung beim zuständigen Projektingenieur; vereinbaren Sie vor der Freigabe des massenrelevanten Entwurfs, welche Angaben die Parteien austauschen. Anschließend können Sie das Entwicklungsbriefing für die Leuchte besprechen.

Häufig gestellte Fragen

Kann ein Gewichtsbudget die Berechnung eines Tragwerksplaners ersetzen?

Nein: Ein Gewichtsbudget liefert Eingangsgrößen zur Leuchte und verfolgt Entwurfsänderungen; es belegt nicht die Tragfähigkeit des Gebäudes oder der Befestigungen. Sein Nutzen liegt darin, Baugruppe, Unsicherheit und Versionsstand für den Ingenieur sichtbar zu halten. Eine vollständige Prüfung benötigt weiterhin die tatsächliche Aufhängungsgeometrie, Verbindungsbedingungen und anwendbare Bemessungsgrundlage. Die beschaffungsseitige Freigabe einer Massenreserve ist deshalb keine statische Freigabe.

Sollte jeder Kronleuchter denselben Prozentsatz als Entwicklungsreserve erhalten?

Nein: Die Reserve sollte die offenen Bestandteile des jeweiligen Konzepts widerspiegeln, statt aus einem allgemeinen Prozentsatz zu bestehen, der mit einem Sicherheitsfaktor verwechselt wird. Benennen Sie, was sich noch ändern könnte: Menge dekorativer Elemente, Materialstärke, Aufhängungsteile oder ein zusätzlicher Mechanismus. Überprüfen Sie die Reserve, sobald diese Entscheidungen feststehen. Eine weitgehend geklärte Baugruppe und ein frühes künstlerisches Konzept weisen nicht dieselbe Unsicherheit auf, selbst wenn ihre geschätzten Massen ähnlich sind.

Zeigt das Versandgewicht die Masse der endgültig eingebauten Leuchte?

Nicht zuverlässig: Verpackung, Paletten und Transportsicherungen gehören zum Versand, während separat gelieferte dauerhafte Bauteile trotzdem zur Einbau-Baugruppe gehören können. Gleichen Sie die Packliste mit dem Montageumfang ab, statt einen angenommenen Verpackungsanteil abzuziehen. Fordern Sie die Masse der vollständigen Einbaukonfiguration an und kennzeichnen Sie separat getragene Komponenten. Versandunterlagen bleiben für Transport und Handhabung nützlich, haben jedoch eine andere Abgrenzung.

Können Oberflächen festgelegt werden, während die Aufhängung noch offen ist?

Sie können klar abgegrenzte gestalterische Details freigeben; Fertigungsentscheidungen, die Masse, Montagegeometrie oder Zugang verändern, benötigen jedoch einen ausdrücklichen Sperrvermerk für die ungeklärte Aufhängung. Geben Sie genau an, welche Oberfläche, welches Muster oder welche Erscheinungsentscheidung akzeptiert ist und welcher Baugruppenstand unter Vorbehalt bleibt. So kann die Gestaltung sinnvoll voranschreiten, ohne eine Fertigungserlaubnis für eine geänderte Tragkonstruktion anzudeuten. Prüfen Sie, ob die Oberflächenentscheidung auch Bauteilkonstruktion oder Materialstärke verändert.
