Previsión de peso de luminarias a medida: coordinar la estructura del techo antes de cerrar el diseño

Defina la previsión de peso antes de cerrar el diseño del techo

Una previsión de peso para luminarias a medida registra lo que deberá soportar el edificio, el margen disponible para decisiones de diseño pendientes y los detalles de soporte que aún necesitan revisión técnica. Iníciela mientras el concepto de la luminaria todavía pueda cambiar. Antes del cierre del diseño, acuerde el alcance del conjunto instalado, la revisión del plano, los puntos de suspensión y el procedimiento para aprobar modificaciones. Una visualización terminada no establece esos datos, y una masa estimada no certifica la estructura. Los compradores de proyectos, diseñadores y contratistas de acondicionamiento pueden utilizar un inventario de masas para detectar cambios en los datos de partida; los especialistas responsables siguen siendo quienes seleccionan las conexiones y planifican la instalación.

Tres cifras que no deben confundirse

La masa instalada estimada, la reserva de diseño y un límite de carga del soporte aprobado responden a preguntas distintas. La primera describe el conjunto. La segunda recoge la incertidumbre mientras se desarrolla el concepto. La tercera corresponde a la solución técnica aceptada, con su geometría y condiciones definidas. Mantenerlas separadas evita que un margen de compra se interprete como autorización para colgar una luminaria más pesada.

• Registre el conjunto permanente completo, no solo el cuerpo decorativo que aparece en un catálogo.
• Una reserva de diseño es un margen para elementos del concepto todavía no resueltos; no es un coeficiente de seguridad estructural.
• Vincule la aprobación del soporte con la geometría real de montaje, las condiciones del emplazamiento y la revisión del plano.

Utilice las unidades de forma coherente. La declaración del NIST sobre masa y peso diferencia ambas magnitudes: el peso es la fuerza obtenida al multiplicar la masa por la aceleración de la gravedad. Los proveedores suelen indicar la masa de la luminaria en kilogramos, mientras que los cálculos técnicos pueden emplear newtons o kilonewtons. Pida al revisor que indique las unidades y la base de cálculo en lugar de comparar magnitudes diferentes. Un inventario en kilogramos permite seguir los cambios de masa; no calcula las fuerzas de dimensionamiento.

Cuente todo lo que deberá soportar el edificio

La relación de masas instaladas debe incluir cada elemento permanente que soportará el sistema sometido a revisión. Incluya el bastidor, el vidrio o cristal decorativo, los módulos de iluminación, el cableado interno, los componentes de suspensión y cualquier florón o pieza de montaje que forme parte de esa carga. Enumere por separado los elementos sujetos a otra conexión del edificio, como un armario de alimentación remoto. El alcance importa más que el nombre de la lista de embalaje: un componente suministrado por otro contratista puede seguir añadiendo carga al mismo soporte.

Empiece con un croquis del conjunto que muestre dónde termina el alcance del proveedor de la luminaria y dónde comienza el del contratista de obra. Para cada elemento, indique cantidad, masa unitaria, masa total, evidencia y revisión. Una estimación inicial mediante CAD, una medición de una muestra de componente y una medición del conjunto terminado ofrecen niveles de evidencia distintos. Identifíquelos como tales. Un total aparentemente preciso resulta engañoso si varias entradas aún utilizan espesores de material o cantidades decorativas sin confirmar.

En una instalación distribuida, conserve tanto el total como los módulos soportados individualmente. Una nube de pequeñas luminarias suspendidas puede tener una masa combinada moderada, pero muchos puntos de fijación independientes. En cambio, un bastidor portante común puede reunir varios módulos en una única disposición de soporte. Determine qué conjunto revisa el ingeniero antes de sumar las cifras. De lo contrario, el proveedor y el contratista podrían omitir el bastidor portante suponiendo cada uno que la otra parte lo ha incluido.

La colección de guías técnicas sísmicas de USG enumera documentos separados sobre requisitos de soporte de luminarias pesadas y fijación de alambres de suspensión. Esa distinción ayuda al solicitar evidencia: identifique el sistema de techo seleccionado y la documentación de fijación correspondiente, en vez de recopilar solo un catálogo general. La existencia de una guía no supone la aprobación de una luminaria decorativa diferente.

Cuando el equipo necesite terminología más amplia o información de diseño, los recursos de diseño de iluminación de Kinglong Lighting ofrecen un punto de partida. Mantenga las evidencias de aceptación específicas del proyecto en la propia relación de masas; un artículo informativo no sustituye los datos del conjunto del proveedor ni la decisión del revisor responsable del emplazamiento.

Coordine el recorrido de las cargas, no solo la masa total

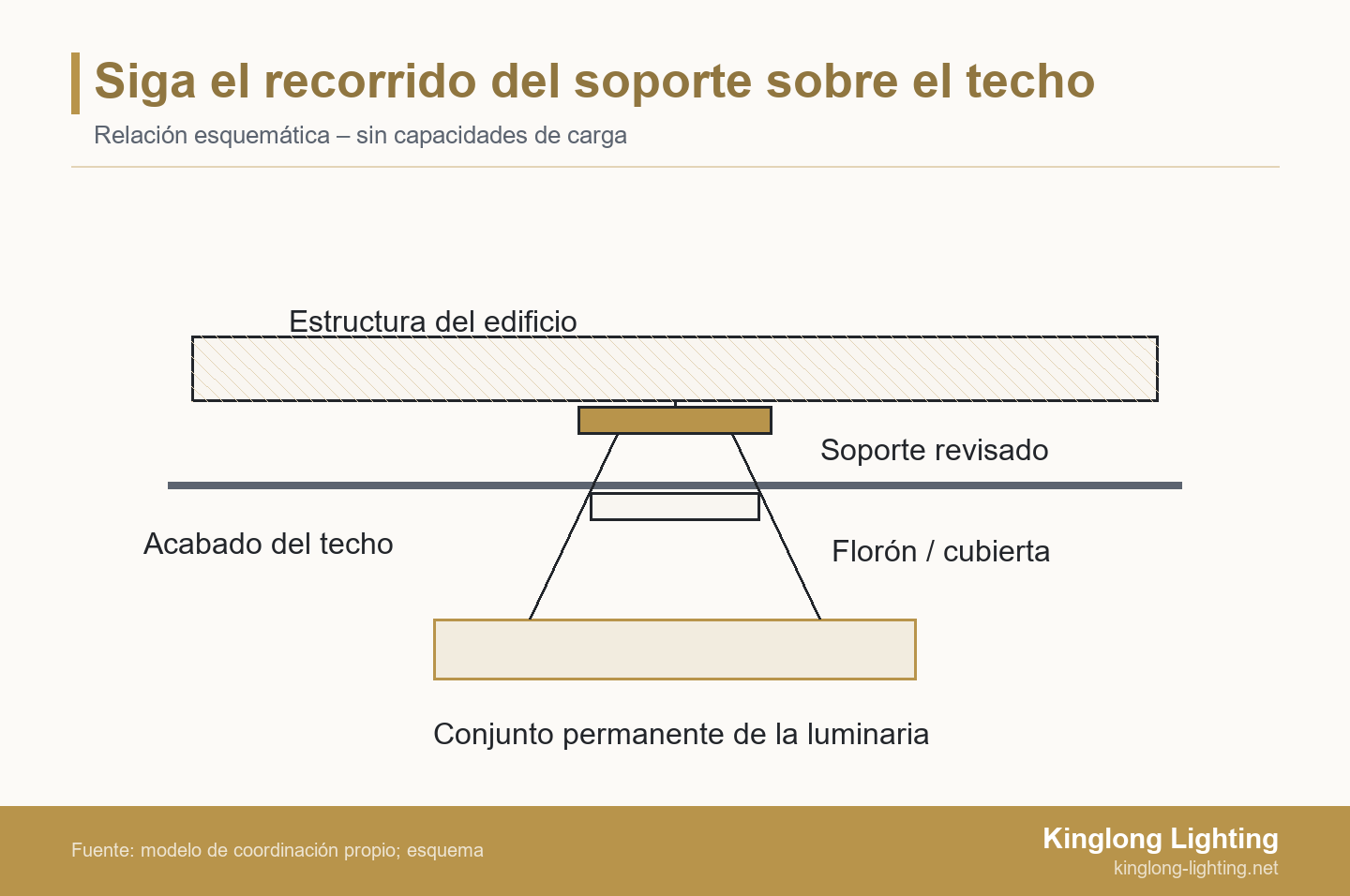

El recorrido de las cargas es la ruta por la que las fuerzas pasan de la luminaria, a través de sus conexiones, hasta la estructura del edificio. La masa total no describe la fuerza en cada punto de suspensión ni demuestra que las conexiones y el material de apoyo sean adecuados. Coordine esa ruta en un plano en sección, incluyendo la fijación de la luminaria, la disposición de suspensión, el soporte oculto y la conexión estructural. Trate el acabado del techo y el florón decorativo como elementos separados, salvo que un diseño aceptado les asigne expresamente una función portante.

Entregue al ingeniero las coordenadas de montaje, la información sobre el centro de gravedad disponible en el diseño, la disposición de suspensión y las posiciones previstas de soporte. No divida la masa total por igual entre el número de suspensiones para sustituir el cálculo de reacciones. La geometría, la rigidez y la disposición del conjunto pueden afectar al reparto. El proveedor puede identificar las interfaces previstas de la luminaria; el ingeniero responsable del proyecto determina las reacciones pertinentes y el diseño del soporte.

La ubicación puede cambiar la evaluación de una conexión aunque la masa de la luminaria permanezca constante. La explicación de Hilti sobre los efectos del borde en los anclajes señala que una menor distancia al borde puede reducir la resistencia de adherencia de un grupo de anclajes. Es una explicación específica sobre anclajes, no una recomendación de una fijación determinada. Para la coordinación, la consecuencia es clara: desplazar un punto de suspensión puede justificar una nueva revisión de la conexión, en vez de limitarse a actualizar el plano reflejado del techo.

Resuelva la zona de soporte además del centro visible de la luminaria. Una viga, un borde de losa, una abertura de instalaciones o un hueco de techo saturado pueden limitar la ubicación del soporte oculto. Si la posición deseada del florón no coincide con un elemento portante disponible, registre la interfaz propuesta y remítala para revisión. No oculte la discrepancia en una nota de montaje que prometa que se «ajustará en obra».

Kinglong Lighting describe la revisión de planos y el desarrollo de prototipos dentro de su proceso de desarrollo de luminarias a medida. Aproveche esa fase para confirmar qué planos de luminaria, estimaciones de masa y detalles de interfaz se facilitarán para su proyecto. Acuerde expresamente el alcance de los entregables; revisar el concepto de la luminaria no significa automáticamente que el proveedor haya aceptado responsabilidad sobre la estructura del edificio.

Ejemplo calculado: una luminaria de vestíbulo gana peso antes del cierre

El siguiente inventario es un ejemplo ilustrativo, no una instalación Kinglong medida. Muestra cómo una modificación de diseño puede consumir un margen de masa sin responder a la cuestión independiente de la capacidad del soporte.

Establezca la masa de referencia y la reserva de diseño

Considere un equipo de acondicionamiento que coordina 1 luminaria para el vestíbulo de un hotel con 4 puntos de suspensión. La distribución del techo se aproxima al cierre, mientras los elementos decorativos siguen en desarrollo. El inventario conceptual del proveedor abarca la luminaria permanente y los componentes de montaje asignados, pero el ingeniero del proyecto todavía no ha aceptado la disposición del soporte. Por ello, el equipo necesita una estimación de masa utilizable y un margen visible para el diseño pendiente, no una declaración de que el techo puede soportar esa masa.

En este concepto ilustrativo, los 180 kg de referencia más una reserva de diseño de 20 kg generan un límite de planificación para la coordinación de 200 kg. La reserva es un margen elegido para elementos de diseño pendientes, no un valor recomendado para el sector. Este límite indica al equipo cuándo han cambiado los datos acordados; no establece una capacidad de soporte aprobada. Registre la reserva por separado para que nadie confunda un margen sin utilizar con una holgura demostrada mediante cálculo técnico.

Evalúe la revisión con el mismo alcance

Suponga que unas piezas decorativas más pesadas añaden 15 kg y una modificación del bastidor añade otros 10 kg. El conjunto instalado revisado alcanza 205 kg, supera en 5 kg el límite ilustrativo de coordinación de 200 kg y requiere rediseño o una nueva revisión del soporte. El incremento completo respecto a la referencia es de 25 kg; describir el cambio solo como «5 kg por encima de la previsión» ocultaría la mayor parte de la masa añadida al revisor del soporte. El equipo mantiene en espera la modificación que afecta a la masa hasta que se resuelva esa decisión.

Una opción es revisar la decoración o el bastidor conservando el efecto visual previsto. Otra es presentar el conjunto modificado, la geometría de montaje y la información disponible del centro de gravedad para una revisión del soporte específica del proyecto. Después de cualquiera de las opciones, concilie el nuevo inventario con el plano revisado y confirme la configuración realmente instalada en la fase de comprobación acordada. Una hoja de cálculo revisada no demuestra por sí sola que el conjunto fabricado coincida con ella.

En este ejemplo ilustrativo, los 4 puntos de suspensión forman parte del alcance de coordinación, no son una instrucción para dividir la masa en cuatro partes iguales. Cambiar la posición de piezas pesadas puede modificar la información necesaria para calcular las reacciones, aunque un rediseño posterior recupere la masa total original. El ingeniero determina los coeficientes, reacciones y conexiones aplicables. La aportación útil del comprador consiste en presentar un inventario coherente e identificar cada dato modificado, no en seleccionar un coeficiente de seguridad de un artículo general.

En proyectos reales, las fotografías ayudan a comentar la escala arquitectónica y la forma de la luminaria, pero no muestran la masa instalada, las reacciones de las suspensiones ni el diseño del soporte aceptado. Utilícelas como contexto visual al consultar la cartera de proyectos de Kinglong Lighting.

Separe el soporte permanente del izado y el mantenimiento

La masa permanente instalada es solo uno de los datos de la revisión del proyecto. La instalación puede implicar elevar un conjunto parcial, sostener módulos temporalmente o cambiar el orden en que se fijan los componentes. El mantenimiento puede incluir mecanismos de descenso, piezas decorativas desmontables y equipos de acceso. Enumere las actividades y los equipos previstos para que los especialistas responsables determinen los casos de carga adicionales y las medidas de control aplicables. No sume indistintamente personas, equipos de izado o aparejos temporales al total de la luminaria permanente.

La guía de planificación de operaciones de elevación del Health and Safety Executive del Reino Unido pide planes que contemplen riesgos previsibles e identifiquen responsabilidades. Se refiere a operaciones de elevación, no a la certificación del soporte permanente de una lámpara de araña. Si el proyecto está fuera de su jurisdicción, confirme los requisitos locales aplicables; la enseñanza para la coordinación consiste en asignar la planificación de la instalación por separado, en vez de suponer que la aprobación final del soporte cubre todas las actividades de izado.

Las condiciones sísmicas también requieren su propio contexto. La guía de Armstrong para la instalación sísmica de techos distingue categorías de diseño y remite a un especialista local en normativa. No copie un calibre de alambre, un detalle del sistema de techo o una disposición de arriostramiento de un mercado a otro proyecto. Proporcione al ingeniero la ubicación de la obra, el sistema de techo elegido y la disposición de la luminaria, y solicite después el alcance de revisión aplicable.

Haga visible el acceso de mantenimiento antes de aprobar la composición decorativa. Identifique cómo se alcanzarán, retirarán y repondrán los componentes, y si el mecanismo propuesto modifica el conjunto portante. Si el acceso exige abrir el techo, coordine ahora la abertura y las instalaciones. Si se propone un sistema de descenso, solicite su documentación y la revisión de sus interfaces en lugar de asumir que la relación de masas de la luminaria cubre el mecanismo completo.

Una ficha de peso y soporte para el cierre del diseño

Un registro útil de cierre reúne el alcance del conjunto, la evidencia de masa, la reserva de diseño, la geometría de montaje, la revisión del soporte y las modificaciones pendientes. La siguiente ficha es una plantilla de coordinación: introduzca los datos del proyecto en la última columna y cite los planos o registros de respaldo. Un punto sin respuesta sigue siendo una acción abierta, no una aprobación supuesta. Conserve la ficha cumplimentada junto a la revisión del plano de la luminaria para evaluar los cambios posteriores contra la misma referencia.

Cuando un cambio consume la reserva, compare primero las opciones con la misma intención de diseño y el mismo alcance del conjunto. La guía de optimización de valor de la iluminación decorativa de Kinglong trata decisiones de diseño y comerciales coordinadas. Utilice ese enfoque para ordenar las alternativas; haga que los especialistas pertinentes comprueben cualquier opción que modifique soportes, materiales o instalación. Un concepto más ligero solo es útil si también satisface los requisitos de apariencia y funcionamiento acordados.

La prueba práctica es si otro miembro del equipo puede saber qué se ha aceptado sin interpretar una cifra sin identificar. Una masa sin referencia del conjunto no cierra el inventario. Un plano de soporte para una disposición anterior de suspensión no valida la nueva interfaz. Una aprobación estética puede seguir vigente mientras un componente que afecta a la masa permanece retenido. Registre esas decisiones por separado en vez de marcar todo el paquete como «aprobado» o «no aprobado».

Asigne a cada aprobación un alcance y un responsable identificados

La aprobación de la luminaria y la del soporte del edificio tienen alcances distintos. El proveedor confirma los datos del conjunto suministrado y su revisión. El diseñador acepta la apariencia y la disposición prevista. El ingeniero responsable del proyecto revisa la solución de soporte del edificio. El coordinador de acondicionamiento concilia esos registros y anota las condiciones pendientes antes de liberar la fabricación. Asigne esas funciones en el acuerdo del proyecto; no suponga que un sello en un plano transfiere todas las responsabilidades a quien lo firma.

Defina los motivos de revisión según los datos que cambian, no solo según el aumento porcentual. Un material más pesado, otra cantidad, un punto de suspensión desplazado, un nuevo bastidor portante o un mecanismo de acceso añadido pueden afectar al alcance aceptado. Registre quién comunica cada cambio y quién decide si la aceptación existente continúa siendo válida. Si solo cambia un acabado, compruebe si también cambian la composición del material o la construcción del componente antes de clasificarlo como puramente estético.

Al contactar con Kinglong Lighting, aporte la relación de masas, el plano actual de la luminaria, el plano de ubicación de soportes y las restricciones relevantes del emplazamiento. Pida al equipo que confirme el alcance de la revisión del desarrollo de la luminaria y la documentación específica disponible para coordinar el proyecto. Mantenga los cálculos del edificio y la aceptación del soporte a cargo del ingeniero responsable; acuerde qué información intercambiará cada parte antes de liberar el diseño que afecta a la masa. Después, comente el pliego de desarrollo de la luminaria.

Preguntas frecuentes

¿Puede una previsión de peso sustituir el cálculo de un ingeniero estructural?

No: una previsión de peso aporta datos de la luminaria y sigue los cambios de diseño; no establece la capacidad del edificio ni de sus fijaciones. Su función útil es mantener visibles para el ingeniero el conjunto, la incertidumbre y la revisión. Una evaluación completa sigue necesitando la geometría real del soporte, las condiciones de conexión y la base de dimensionamiento aplicable. La aprobación de compras de un margen de masa no es, por tanto, una aceptación estructural.

¿Debe utilizarse el mismo porcentaje de reserva de diseño para todas las lámparas de araña?

No: la reserva debe reflejar los elementos pendientes de ese concepto concreto, no un porcentaje universal que se confunda con un coeficiente de seguridad. Identifique qué puede cambiar todavía: cantidad decorativa, espesor del material, componentes de suspensión o un mecanismo añadido. Revise el margen conforme se confirmen esas decisiones. Un conjunto ampliamente definido y un concepto artístico inicial no tienen la misma incertidumbre, aunque sus masas estimadas sean parecidas.

¿El peso de envío indica la masa final de la luminaria instalada?

No de forma fiable: embalajes, palés y refuerzos de transporte pertenecen al envío, mientras que componentes permanentes suministrados por separado pueden seguir formando parte del conjunto instalado. Concilie la lista de embalaje con el alcance de instalación en vez de restar un margen de embalaje supuesto. Solicite la masa de la configuración instalada completa e identifique componentes apoyados en soportes independientes. Los registros de envío siguen siendo útiles para transporte y manipulación, pero su alcance es distinto.

¿Pueden cerrarse los acabados mientras el soporte estructural sigue pendiente?

Puede aprobar detalles estéticos claramente separados, pero las decisiones de fabricación que cambien masa, geometría de montaje o acceso necesitan un punto de retención explícito por soporte pendiente. Indique exactamente qué acabado, muestra o decisión de apariencia se acepta y qué revisión del conjunto sigue condicionada. Así se permite avanzar de forma útil en el diseño sin insinuar autorización para fabricar una disposición portante modificada. Compruebe que la decisión sobre el acabado no altere también la construcción del componente o el espesor del material.
