Budget de masse d’un luminaire sur mesure : coordonner la structure du plafond avant de figer la conception

Définir le budget de masse avant de figer le plafond

Le budget de masse d’un luminaire sur mesure précise ce que le bâtiment devra porter, la marge encore disponible pour les choix de conception non résolus et les détails de support qui nécessitent une vérification technique. Établissez-le tant que le concept du luminaire peut évoluer. Avant de figer la conception, convenez du périmètre de l’ensemble installé, de l’indice du plan, des points de suspension et de la procédure de validation des modifications. Une visualisation aboutie ne fournit pas ces données, et une masse estimée ne certifie pas la structure. Les acheteurs de projets, les designers et les entreprises d’aménagement peuvent utiliser un inventaire des masses pour rendre visibles les changements d’hypothèses ; les spécialistes responsables restent chargés de choisir les assemblages et de planifier la pose.

Trois valeurs à ne pas confondre

La masse installée estimée, la réserve de conception et une limite de charge du support validée répondent à des questions différentes. La première décrit l’ensemble. La deuxième suit les incertitudes pendant l’élaboration du concept. La troisième appartient à la solution technique acceptée, avec sa géométrie et ses conditions définies. Les séparer évite qu’une marge prévue pour les achats soit interprétée comme une autorisation de suspendre un luminaire plus lourd.

• Recensez l’ensemble permanent complet, et pas seulement le corps décoratif représenté dans un catalogue.
• Une réserve de conception est une marge pour les éléments encore non résolus du concept ; ce n’est pas un coefficient de sécurité structurel.
• Rattachez la validation du support à la géométrie réelle de montage, aux conditions du site et à l’indice du plan.

Utilisez les unités de manière cohérente. La déclaration du NIST sur la masse et le poids distingue ces deux grandeurs : le poids est la force obtenue en multipliant la masse par l’accélération de la pesanteur. Les fournisseurs indiquent généralement la masse du luminaire en kilogrammes, tandis que les calculs techniques peuvent utiliser des newtons ou des kilonewtons. Demandez à la personne chargée de la vérification de préciser les unités et la base de calcul plutôt que de comparer des grandeurs différentes. Un inventaire en kilogrammes suit les variations de masse ; il ne calcule pas les efforts de dimensionnement.

Compter tout ce que le bâtiment devra porter

L’état des masses installées doit recenser chaque élément permanent porté par le support examiné. Incluez l’ossature, le verre ou le cristal décoratif, les modules lumineux, le câblage interne, les pièces de suspension et tout pavillon ou composant de montage porté par cet ensemble. Listez séparément les éléments repris par une autre liaison au bâtiment, par exemple une armoire d’alimentation déportée. Le périmètre compte davantage que l’intitulé de la liste de colisage : un composant fourni par une autre entreprise peut encore charger le même support.

Commencez par un croquis d’ensemble indiquant où s’arrête le périmètre du fournisseur du luminaire et où commence celui de l’entreprise intervenant sur site. Pour chaque élément, précisez la quantité, la masse unitaire, la masse totale, le justificatif et l’indice. Une estimation préliminaire en CAO, la mesure d’un échantillon de composant et la mesure de l’ensemble terminé n’apportent pas le même niveau de preuve. Identifiez-les comme telles. Un total apparemment précis devient trompeur si plusieurs lignes reposent encore sur des épaisseurs de matériau ou des quantités décoratives non confirmées.

Pour une installation répartie, conservez le total ainsi que les modules individuellement supportés. Un nuage de petites suspensions peut avoir une masse cumulée modeste, mais de nombreux points de fixation distincts. À l’inverse, une ossature porteuse commune peut rassembler plusieurs modules dans une même configuration de support. Déterminez l’ensemble que l’ingénieur examine avant d’additionner les valeurs. Sinon, le fournisseur et l’entreprise de pose risquent tous deux d’omettre l’ossature porteuse en supposant que l’autre l’a comptée.

La collection de guides techniques parasismiques d’USG présente des documents distincts sur les exigences de reprise des luminaires lourds et sur la fixation des fils de suspension. Cette distinction aide à demander les bons justificatifs : identifiez le système de plafond choisi et les documents de fixation correspondants, plutôt que de réunir une simple brochure générale. L’existence d’un guide ne vaut pas approbation d’un autre luminaire décoratif.

Lorsque l’équipe a besoin de notions plus générales ou d’un contexte de conception, les ressources de conception d’éclairage de Kinglong Lighting constituent un point de départ. Conservez les preuves d’acceptation propres au projet dans l’état des masses lui-même ; un article documentaire ne remplace ni les informations d’ensemble du fournisseur ni la décision de la personne chargée de vérifier le site.

Coordonner le chemin de reprise des efforts, pas seulement la masse totale

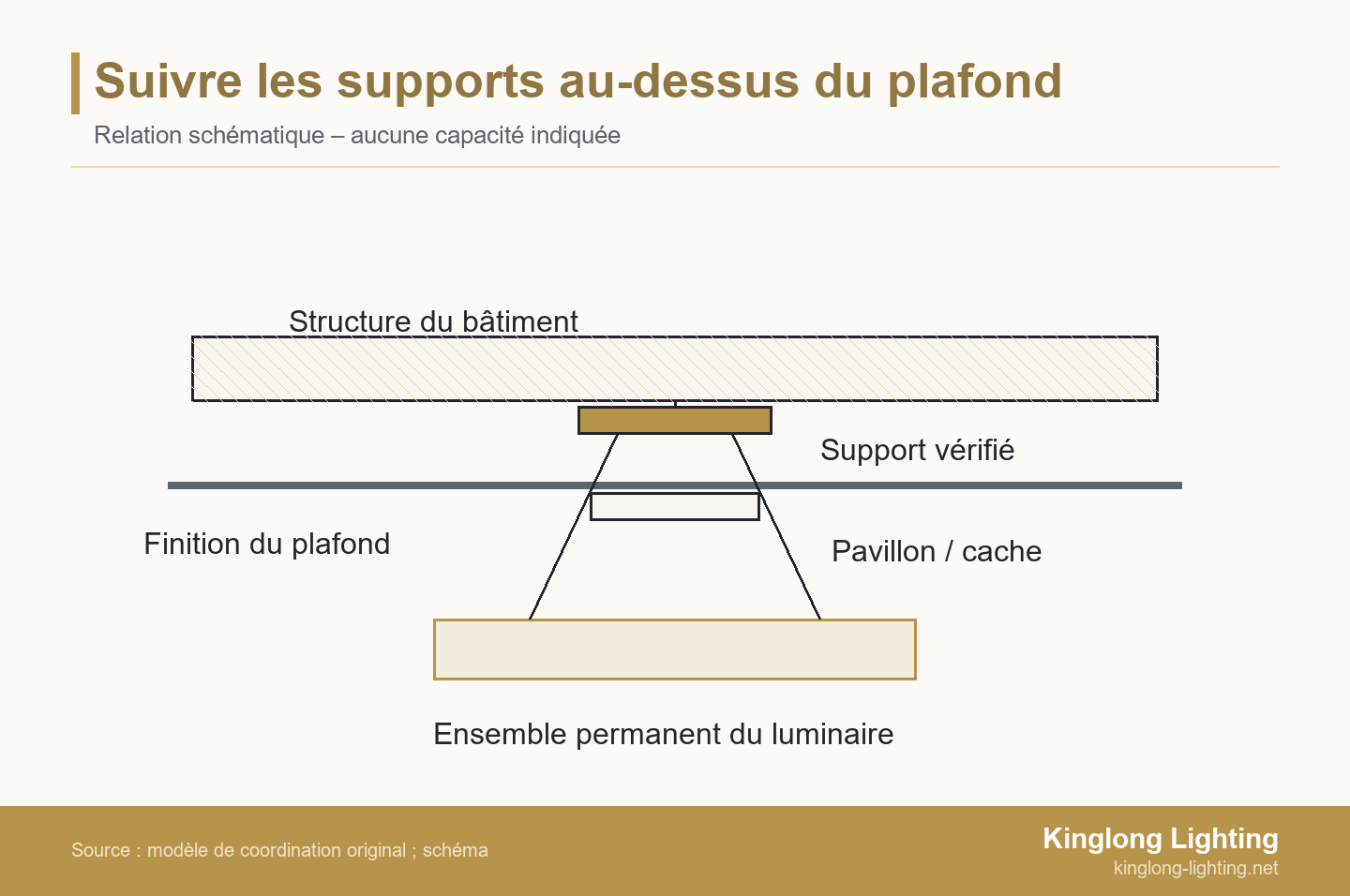

Le chemin de reprise des efforts est le trajet par lequel les forces passent du luminaire, à travers ses liaisons, vers la structure du bâtiment. La masse totale ne décrit pas l’effort à chaque point de suspension et ne démontre pas que les liaisons ou le matériau support sont adaptés. Coordonnez ce trajet dans un plan en coupe : fixation du luminaire, configuration de suspension, support dissimulé et liaison à la structure. Considérez la finition du plafond et le pavillon décoratif comme des éléments distincts, sauf si une conception acceptée leur attribue explicitement une fonction porteuse.

Transmettez à l’ingénieur les coordonnées de montage, les informations sur le centre de gravité disponibles dans la conception, la configuration de suspension et les emplacements de support prévus. Ne divisez pas simplement la masse totale par le nombre de suspentes pour remplacer le calcul des réactions. La géométrie, la rigidité et l’agencement de l’ensemble peuvent modifier la répartition. Le fournisseur peut identifier les interfaces prévues sur le luminaire ; l’ingénieur responsable du projet détermine les réactions pertinentes et la conception des supports.

L’emplacement peut modifier l’évaluation de la liaison, même lorsque la masse du luminaire reste inchangée. L’explication de Hilti sur les effets de bord des ancrages indique qu’une distance au bord réduite peut diminuer la résistance d’adhérence d’un groupe d’ancrages. Il s’agit d’une explication précise sur l’ancrage, pas d’une recommandation pour une fixation particulière. La conséquence pour la coordination est simple : déplacer un point de suspension peut justifier une nouvelle vérification de la liaison, plutôt qu’une simple mise à jour du plan de plafond réfléchi.

Définissez la zone de support autant que le centre visible du luminaire. Une poutre, un bord de dalle, une ouverture technique ou un plénum encombré peut limiter la position du support caché. Si l’emplacement souhaité du pavillon ne correspond pas à un élément porteur disponible, consignez l’interface proposée et soumettez-la à vérification. Ne masquez pas l’écart dans une note de pose promettant qu’il sera « ajusté sur site ».

Kinglong Lighting décrit l’examen des plans et le développement de prototypes dans son processus de développement de luminaires sur mesure. Profitez de cette étape pour confirmer les plans de luminaire, estimations de masse et détails d’interface qui seront fournis pour votre projet. Convenez explicitement du périmètre des livrables ; examiner le concept du luminaire ne signifie pas automatiquement que le fournisseur accepte la responsabilité de la structure du bâtiment.

Exemple chiffré : un luminaire de hall prend de la masse avant le gel de la conception

L’inventaire suivant est un exemple illustratif, pas une installation Kinglong mesurée. Il montre comment une modification peut consommer une marge de masse sans répondre à la question distincte de la capacité du support.

Établir la masse de référence et la réserve de conception

Considérez une équipe d’aménagement qui coordonne 1 luminaire de hall d’hôtel avec 4 points de suspension. Le plan du plafond approche de sa fixation définitive, tandis que les éléments décoratifs restent en développement. L’inventaire conceptuel du fournisseur couvre le luminaire permanent et les composants de montage affectés, mais l’ingénieur du projet n’a pas encore accepté la configuration des supports. L’équipe a donc besoin d’une estimation de masse exploitable et d’une réserve visible pour la conception encore ouverte, et non d’une déclaration selon laquelle le plafond peut porter cette masse.

Pour ce concept illustratif, les 180 kg de référence, ajoutés à une réserve de conception de 20 kg, donnent une enveloppe de coordination de 200 kg. Cette réserve est une marge choisie pour les éléments non résolus, pas une valeur recommandée pour le secteur. L’enveloppe indique à l’équipe quand ses hypothèses convenues ont changé ; elle ne définit pas une capacité de support approuvée. Notez la réserve séparément afin qu’une marge inutilisée ne soit pas prise pour une marge de sécurité justifiée par calcul.

Évaluer la modification avec le même périmètre

Supposons que des éléments décoratifs plus lourds ajoutent 15 kg et qu’une modification de l’ossature ajoute encore 10 kg. L’ensemble installé modifié atteint 205 kg, soit 5 kg de plus que l’enveloppe illustrative de coordination de 200 kg, ce qui conduit à revoir la conception ou à réexaminer les supports. L’augmentation complète par rapport à la référence est de 25 kg ; décrire uniquement la modification comme « 5 kg au-dessus du budget » masquerait l’essentiel de la masse ajoutée à la personne chargée des supports. L’équipe suspend la modification affectant la masse jusqu’à résolution de cette décision.

Une solution consiste à revoir la décoration ou l’ossature tout en conservant l’effet visuel recherché. Une autre consiste à soumettre l’ensemble modifié, la géométrie de montage et les informations disponibles sur le centre de gravité à une vérification des supports propre au projet. Dans les deux cas, rapprochez le nouvel inventaire du plan révisé et confirmez la configuration réellement installée à l’étape de vérification convenue. Un tableur modifié ne prouve pas, à lui seul, que l’ensemble fabriqué lui correspond.

Dans cet exemple illustratif, les 4 points de suspension appartiennent au périmètre de coordination ; ils ne constituent pas une instruction de répartir la masse en quatre parts égales. Déplacer des éléments lourds peut modifier les informations nécessaires au calcul des réactions, même si une conception ultérieure retrouve la masse totale d’origine. L’ingénieur détermine les coefficients, réactions et liaisons applicables. La contribution utile de l’acheteur est de fournir un inventaire cohérent et de signaler chaque hypothèse modifiée, plutôt que de choisir un coefficient de sécurité dans un article général.

Pour les projets réels, les photographies aident à discuter l’échelle architecturale et la forme du luminaire, mais elles ne révèlent ni masse installée, ni réactions des suspentes, ni conception des supports acceptée. Utilisez-les comme contexte visuel en consultant le portfolio de projets de Kinglong Lighting.

Distinguer support permanent, levage et maintenance

La masse permanente installée n’est qu’une donnée de la vérification du projet. La pose peut nécessiter de lever un ensemble partiel, de soutenir temporairement des modules ou de modifier l’ordre de fixation des composants. La maintenance peut impliquer des dispositifs de descente, des pièces décoratives démontables et du matériel d’accès. Listez les opérations et équipements prévus afin que les spécialistes responsables définissent les cas de charge et mesures de maîtrise supplémentaires applicables. N’ajoutez pas indistinctement personnes, appareils de levage ou élingage temporaire au total du luminaire permanent.

Les recommandations de planification des opérations de levage du Health and Safety Executive britannique préconisent des plans qui traitent les risques prévisibles et précisent les responsabilités. Elles concernent le levage, pas la certification du support permanent d’un lustre. Pour un projet situé hors de leur juridiction, confirmez les exigences locales applicables ; la leçon de coordination consiste à attribuer séparément la planification de la pose, plutôt qu’à supposer que l’acceptation finale des supports couvre toutes les opérations de levage.

Les conditions sismiques ont également leur propre contexte. Les recommandations d’Armstrong pour la pose parasismique des plafonds distinguent les catégories de conception et renvoient à un spécialiste local de la réglementation. Ne transposez pas une dimension de fil, un détail de système de plafond ou une disposition de retenue d’un marché à un autre projet. Donnez à l’ingénieur la localisation du site, le système de plafond sélectionné et la disposition du luminaire, puis demandez le périmètre de vérification applicable.

Rendez l’accès pour maintenance explicite avant de valider la composition décorative. Définissez comment les composants seront atteints, retirés et remis en place, et si le mécanisme proposé modifie l’ensemble porteur. Si l’accès repose sur l’ouverture du plafond, coordonnez dès maintenant l’ouverture et les réseaux. Si un système de descente est proposé, demandez sa documentation et une vérification de ses interfaces plutôt que de supposer que l’état des masses du luminaire couvre le mécanisme complet.

Une fiche masse et supports pour figer la conception

Un dossier utile de gel de la conception réunit le périmètre d’ensemble, les justificatifs de masse, la réserve de conception, la géométrie de montage, la vérification des supports et les modifications non résolues. La fiche ci-dessous est un modèle de coordination : renseignez vos données dans la dernière colonne et référencez les plans ou documents correspondants. Une ligne sans réponse reste une action ouverte ; elle ne vaut pas approbation implicite. Conservez la fiche complétée avec l’indice du plan du luminaire afin d’évaluer une modification ultérieure par rapport à la même référence.

Lorsqu’une modification consomme la réserve, comparez d’abord les solutions avec la même intention de conception et le même périmètre d’ensemble. Le guide d’optimisation de la valeur de l’éclairage décoratif de Kinglong traite de décisions de conception et commerciales coordonnées. Utilisez cette approche pour organiser les alternatives ; faites vérifier par les spécialistes concernés toute option modifiant les supports, les matériaux ou la pose. Un concept plus léger n’est utile que s’il respecte aussi les exigences esthétiques et fonctionnelles convenues.

Le test pratique est de savoir si un autre membre de l’équipe peut comprendre ce qui a été accepté sans interpréter un nombre non identifié. Une masse sans référence d’ensemble ne clôt pas l’inventaire. Un plan de support correspondant à une ancienne disposition des suspentes ne valide pas la nouvelle interface. Une approbation esthétique peut rester valable alors qu’un composant affectant la masse demeure bloqué. Consignez ces décisions séparément plutôt que de qualifier tout le dossier d’« approuvé » ou de « non approuvé ».

Attribuer à chaque validation un périmètre et un responsable nommés

L’approbation du luminaire et celle des supports du bâtiment ont des périmètres distincts. Le fournisseur confirme les informations d’ensemble transmises et leur indice. Le designer accepte l’apparence et l’agencement prévu. L’ingénieur responsable du projet vérifie la solution de reprise sur le bâtiment. Le coordinateur des travaux d’aménagement rapproche ces documents et consigne les conditions ouvertes avant la libération pour fabrication. Attribuez ces rôles dans l’accord du projet ; ne supposez pas qu’un tampon sur un plan transfère toutes les responsabilités à son signataire.

Définissez les déclencheurs de vérification à partir des données modifiées, et pas seulement d’une augmentation en pourcentage. Un matériau plus lourd, une quantité différente, un point de suspension déplacé, une nouvelle ossature porteuse ou un dispositif d’accès ajouté peut modifier le périmètre accepté. Notez qui signale chaque changement et qui décide si l’acceptation existante reste applicable. Lorsqu’une finition seule change, vérifiez si la composition du matériau ou la construction du composant change aussi avant de classer la modification comme purement esthétique.

Apportez l’état des masses, le plan actuel du luminaire, le plan d’implantation des supports et les contraintes pertinentes du site lorsque vous contactez Kinglong Lighting. Demandez à l’équipe de confirmer le périmètre de l’examen du développement du luminaire et les documents propres au projet disponibles pour la coordination. Maintenez les calculs du bâtiment et l’acceptation des supports sous la responsabilité de l’ingénieur du projet ; convenez des informations que les parties échangeront avant de libérer la conception affectant la masse. Vous pourrez ensuite échanger sur le cahier des charges de développement du luminaire.

Questions fréquentes

Un budget de masse peut-il remplacer le calcul d’un ingénieur structure ?

Non : un budget de masse fournit les données du luminaire et suit les modifications de conception ; il n’établit pas la capacité du bâtiment ou de ses fixations. Il sert à rendre l’ensemble, les incertitudes et l’indice visibles pour l’ingénieur. Une vérification complète nécessite toujours la géométrie réelle des supports, les conditions de liaison et la base de dimensionnement applicable. L’accord des achats sur une marge de masse ne constitue donc pas une acceptation structurelle.

Tous les lustres doivent-ils avoir le même pourcentage de réserve de conception ?

Non : la réserve doit refléter les éléments encore ouverts de ce concept précis, plutôt qu’un pourcentage universel confondu avec un coefficient de sécurité. Identifiez ce qui pourrait évoluer : quantité décorative, épaisseur de matériau, pièces de suspension ou mécanisme ajouté. Réexaminez la réserve à mesure que ces choix sont confirmés. Un ensemble largement défini et un concept artistique préliminaire ne présentent pas la même incertitude, même si leurs masses estimées sont proches.

La masse d’expédition indique-t-elle la masse finale du luminaire installé ?

Pas de manière fiable : emballages, palettes et renforts de transport relèvent de l’expédition, alors que des composants permanents livrés séparément peuvent appartenir à l’ensemble installé. Rapprochez la liste de colisage du périmètre de pose plutôt que de soustraire une masse d’emballage supposée. Demandez la masse de la configuration installée complète et identifiez les composants portés par des supports distincts. Les documents d’expédition restent utiles au transport et à la manutention, mais leur périmètre est différent.

Peut-on figer les finitions tant que les supports restent non résolus ?

Vous pouvez approuver des détails esthétiques clairement séparés, mais les choix de fabrication modifiant la masse, la géométrie de montage ou l’accès nécessitent un point d’arrêt explicite lié aux supports non résolus. Indiquez précisément la finition, l’échantillon ou la décision d’apparence acceptée et l’indice d’ensemble qui reste conditionnel. Cela permet de faire avancer utilement la conception sans autoriser implicitement la fabrication d’une disposition porteuse modifiée. Vérifiez que le choix de finition ne modifie pas aussi la construction du composant ou l’épaisseur du matériau.
