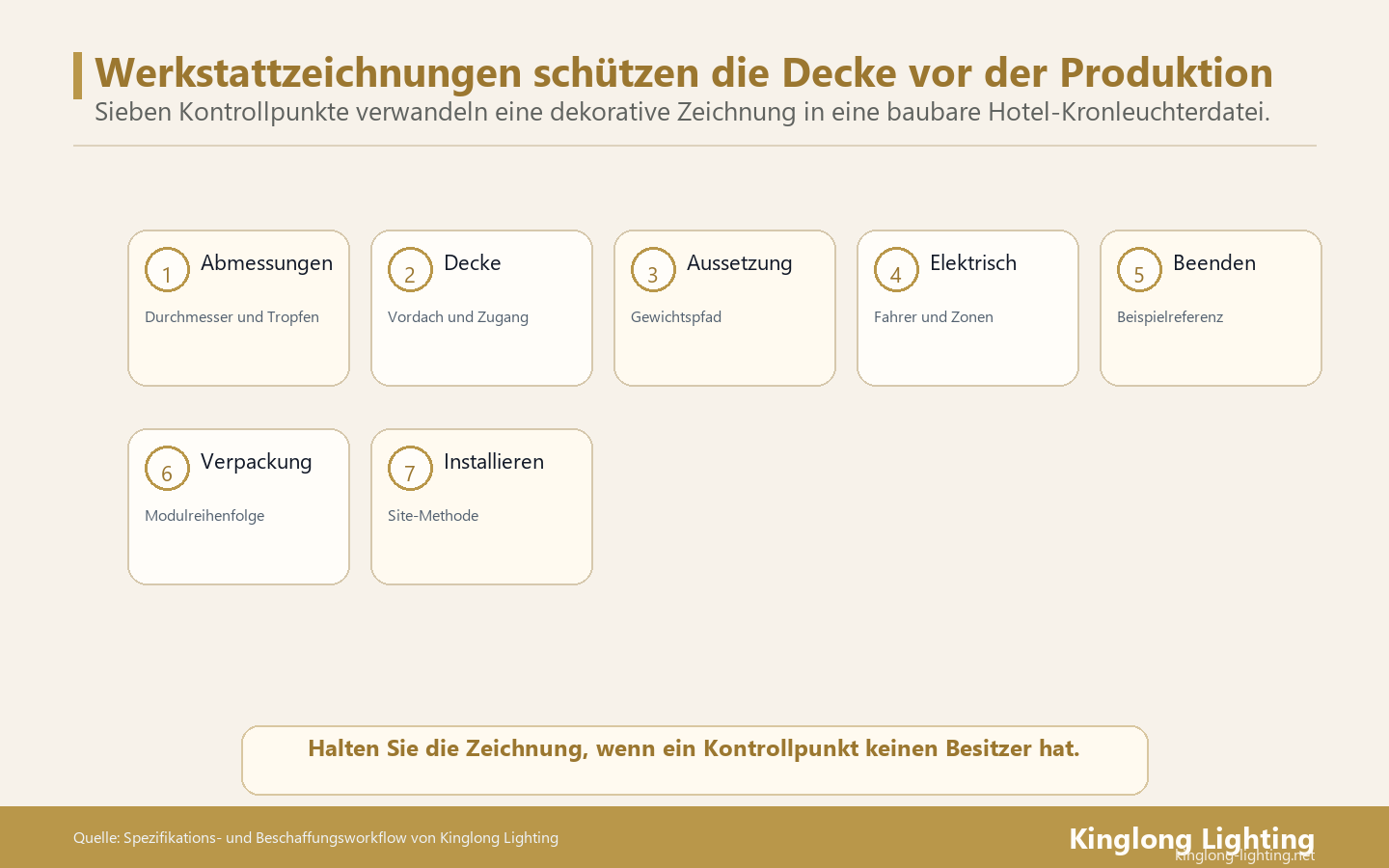

7 Kontrollpunkte für Werkstattzeichnungen von Hotelkronleuchtern

Prüfen Sie eine Werkstattzeichnung für einen Hotelkronleuchter anhand von Dokumentstand, Abmessungen, Aufhängungsschnittstelle, elektrischer Ausrüstung, Steuerung, Erscheinungsbild und Montagezugang. Erfassen Sie jeden offenen Punkt mit Zeichnungsbezug, benennen Sie die Person, die ihn beantworten kann, und prüfen Sie die überarbeiteten Nachweise vor der Freigabe der betroffenen Arbeiten.

Der Leuchtenhersteller liefert Angaben zur Leuchtenkonstruktion. Die für Tragwerk, Elektrotechnik und Montage zuständigen Fachleute des Projekts beurteilen die Schnittstellen innerhalb ihres jeweiligen Aufgabenbereichs. Vereinbaren Sie diese Zuständigkeiten und die Freigabebefugnis zu Beginn der Prüfung.

Welche Zeichnungsfragen sollten die betroffenen Arbeiten zurückhalten?

Halten Sie einen Punkt offen, wenn seine Beantwortung die Leuchtenkonstruktion, die Gebäudeanbindung, die elektrische Konfiguration oder das Montageverfahren ändern kann. Benennen Sie die betroffenen Arbeiten, damit der Lieferant eine Produktionsabhängigkeit von einer späteren Dokumentationsaktualisierung unterscheiden kann.

• Prüfen Sie jede Leuchte anhand des aktuellen Entwurfs und der abgestimmten Gebäudeinformationen.
• Formulieren Sie eine konkrete Frage und fordern Sie die Zeichnung, das Muster oder den technischen Nachweis an, mit dem sie sich klären lässt.
• Dokumentieren Sie, wer die Antwort geprüft hat und welcher Revisionsstand der Freigabeentscheidung zugrunde lag.

1. Leuchtenkennzeichen und Zeichnungsstand bestätigen

Beginnen Sie mit einem Zeichnungsverzeichnis, das Leuchtenkennzeichen, Raum, Menge, Zeichnungsnummer, Revisionsstand und Prüfstatus enthält. Gleichen Sie diesen Eintrag mit der Leuchtenliste und dem zugehörigen Architektur- oder Deckenspiegelplan ab. Eine geänderte Raumaufteilung oder Deckenrevision kann dazu führen, dass eine ansonsten detaillierte Leuchtenzeichnung für den vorgesehenen Standort ungeeignet ist.

Fordern Sie vom Hersteller die Ansichten an, die zum Verständnis des Entwurfs benötigt werden. Ein Grundriss zeigt Grundfläche und Ausrichtung. Eine Ansicht oder ein Schnitt zeigt Leuchtenkörper und Aufhängung. Ein Anschlussdetail zeigt die vorgeschlagene Schnittstelle. Unterscheiden Sie anhand der Zeichnungslegende Gesamtmaße, Einbaumaße und Maße, die noch vor Ort bestätigt werden müssen.

Wenn ein Lieferant ein Blatt neu ausgibt, vergleichen Sie den geänderten Bereich und die zugehörigen Listeneinträge. Ein überarbeiteter Baldachin kann Befestigungspositionen, Kabelauslässe und Zugänge beeinflussen, auch wenn die sichtbare Kronleuchterform gleich bleibt. Erfassen Sie die weiteren betroffenen Blätter, damit nicht ein Kommentar geschlossen wird, während an anderer Stelle ein widersprüchliches Detail verbleibt.

2. Die Maßkette mit dem Raum abgleichen

Trennen Sie die Abmessungen des Kronleuchterkörpers von seiner Gesamtabhängung und der endgültigen Position des tiefsten Elements. Lesen Sie jedes Höhenmaß von einem benannten Bezugspunkt aus, etwa der fertigen Decke oder dem Fertigfußboden. Lassen Sie die vorgesehene Position vom Planer anhand des tatsächlichen Raumschnitts und der Projektanforderungen bestätigen.

Prüfen Sie auch die horizontale Lage. Tragen Sie den Kronleuchtermittelpunkt oder seine Bezugsachse gegenüber dem Deckenraster, der Möblierung, der Treppenöffnung oder dem zugehörigen Architekturelement ein. Legen Sie bei einer asymmetrischen Komposition die Ausrichtung im Raum fest. Eine Zeichnung kann die richtige Gesamtbreite enthalten und die Baugruppe dennoch in falscher Richtung zeigen.

Führen Sie die abzustimmenden Elemente in der Umgebung auf, etwa Sprinkler, Luftauslässe, Melder, Revisionsöffnungen und angrenzende Oberflächen. Lassen Sie die zuständigen Planer die erforderlichen Abstände bestimmen. Hängt ein Maß von fertiggestellten Baustellenarbeiten ab, dokumentieren Sie, wie es gemessen wird, wer den Messwert liefert und welche Fertigungsentscheidung davon abhängt.

Nutzen Sie die Ressourcen für Lichtplanung und Beschaffung zusammen mit den aktuellen Projektzeichnungen als ergänzende Vorbereitung. Beziehen Sie den Prüfvermerk auf die jeweils betrachtete Leuchte und ihren Standort, damit ein allgemeiner Leitfaden die konkrete Frage unterstützt.

3. Aufhängung und Gebäudeanbindung klären

Fordern Sie vom Hersteller das vorgesehene Leuchtengewicht, die Aufhängungsanordnung, den Befestigungsplan und das Anschlussdetail an. Kennzeichnen Sie, ob das Gewicht vorläufig oder endgültig ist und welche Baugruppe es umfasst. Die Tragwerksprüfung benötigt ausreichende Informationen, um die Anbindung der vorgeschlagenen Leuchte an das tatsächliche Tragwerk zu beurteilen.

Zeigen Sie den Übergang zwischen Kronleuchterbaugruppe, Aufhängungskomponenten, Baldachin und Gebäudeanschluss. Ordnen Sie die Verantwortung für das gebäudeseitige Tragwerk, die Baustellenbefestigungen, eine etwaige zusätzliche Sicherung und das Montageverfahren entsprechend dem Projektumfang zu. Eine Herstellerzeichnung kann die eigene Anschlussanordnung festlegen, während die gebäudeseitige Planung eine gesonderte, abgestimmte Leistung bleibt.

Fragen Sie bei einem modularen Kronleuchter, ob die Zeichnung die vollständige Baugruppe oder ein einzelnes Modul beschreibt. Bestätigen Sie Anzahl und Lage der Aufhängungspunkte, die Einbaurichtung und jede Montagereihenfolge, die den Umgang mit der Leuchte beeinflusst. Lassen Sie fehlende Last- oder Befestigungsinformationen von den zuständigen Fachleuten klären, bevor davon abhängige Arbeiten fortgesetzt werden.

4. Elektrische Baugruppe und Wartungsort bestimmen

Gleichen Sie Versorgungsangaben, Lichtquelle, Treiber- oder Transformatorenmodell, elektrische Last und Anschlussanordnung mit der Elektroplanung des Projekts ab. Unterscheiden Sie die gebäudeseitige Einspeisung von der internen Geräteanordnung. Bitten Sie den Lieferanten, Anschlussklemmen zu beschriften und die zu seinem Umfang gehörenden Geräte zu benennen.

Die häufig gestellten Fragen zu Lutron-Treibern unterscheiden Steuerungsschnittstellen nach Treiberfamilie. Lutron-Hinweise zur Treiberkompatibilität

Dieses Beispiel verdeutlicht, weshalb die Prüfung ein konkretes Modell und dessen technische Informationen erfassen sollte. Lassen Sie den Elektroplaner den vorgeschlagenen Treiber zusammen mit der vorgesehenen Lichtquelle und Steuerungstechnik prüfen. Wird ein Ersatz angeboten, dokumentieren Sie das geänderte Modell und die zu seiner Prüfung benötigten Angaben.

Die Kennzeichnungs- und Anwendungshinweise von UL helfen, zertifizierte Geräte anhand ihrer Kennzeichnungen und Zertifizierungsinformationen für eine bestimmte Installation zu beurteilen. UL-Hinweise zu Kennzeichnung und Anwendung

Fordern Sie die vom Konformitätsprüfer des Projekts benötigten Produktunterlagen an und verknüpfen Sie sie mit der vorgeschlagenen Leuchtenkonfiguration. Tragen Sie Treiberstandort, Zugangsart und Austauschverfahren in das abgestimmte Detail ein. Das Wartungsteam sollte die Geräte identifizieren und die wartbaren Teile über den vereinbarten Zugang erreichen können.

Als Konfigurationsreferenz zeigt die Crystal Tube Kollektion unterschiedliche Formen innerhalb einer dekorativen Leuchtenfamilie. Verfolgen Sie bei der Prüfung einer ausgewählten Konfiguration deren konkrete Maße und Ausstattung bis zu dem Zeichnungspaket zurück, das dem Angebot und dem Fertigungsgespräch zugrunde lag.

5. Dimm- und Steuerungsangaben abgleichen

Ersetzen Sie einen allgemeinen Vermerk „dimmbar“ durch die vorgeschlagene Schnittstelle und die vom Steuerungsspezialisten benötigten Informationen. Benennen Sie Treibermodell, Anschlussplan, Steuerungsschnittstelle sowie Funktionsanforderungen, die die Auswahl beeinflussen, etwa Szenenübergänge oder den Betrieb bei niedriger Helligkeit.

Die Hinweise der DALI Alliance beschreiben die Komponentenzertifizierung und Bedingungen der Leuchtenkonfiguration für die Verwendung des DALI-2-Logos. DALI-Hinweise zu Leuchten und Komponenten

Wenn das Projekt DALI vorschreibt, fragen Sie nach den vorgesehenen Komponenten und prüfen Sie die einschlägigen Einträge mit dem Steuerungsteam. Erfassen Sie einen Komponententausch ausdrücklich als Zeichnungs- oder Einreichungsrevision. Die Prüfung sollte die vorgeschlagene Kombination erkennbar machen und die Entscheidung ermöglichen, welche Kompatibilitätsnachweise oder Tests benötigt werden.

Vereinbaren Sie, wie das gewünschte Verhalten überprüft wird. Ein beleuchtetes Muster oder ein abgestimmtes Modell im Originalmaßstab kann helfen, die gewählte Baugruppe vor der umfassenden Installation zu beurteilen. Dokumentieren Sie geprüfte Geräte und Einstellungen, das beobachtete Verhalten und die abnehmende Person. Bleibt eine Frage offen, nennen Sie die weitere Maßnahme und den weiterhin davon abhängigen Umfang.

6. Zeichnung mit freigegebenen Materialien und Mustern verknüpfen

Führen Sie Material- und Oberflächenreferenzen auf der Zeichnung auf, damit die sichtbare Baugruppe ihren freigegebenen Mustern zugeordnet werden kann. Benennen Sie Kristall- oder Glaselemente, Metalloberfläche, Oberflächenwirkung sowie Diffusoren oder Dekorkomponenten, die den Entwurf beeinflussen. Ordnen Sie Musterreferenz und Freigabenachweis dem jeweiligen Leuchteneintrag zu.

Die Metamerie-Definition von NIST erklärt, dass spektrale Unterschiede unter unterschiedlichen Beleuchtungsbedingungen sichtbar werden können. NIST-Definition der Metamerie

Dokumentieren Sie bei der Materialprüfung die für die Freigabe verwendeten Beleuchtungs- und Betrachtungsbedingungen. Sollen mehrere Materialien zusammenwirken, lassen Sie das Planungsteam diese Kombination unter den einschlägigen Bedingungen beurteilen. Eine gerenderte Oberflächendarstellung, ein Foto und ein physisches Muster erfüllen unterschiedliche Zwecke. Benennen Sie deshalb die freizugebende Referenz.

Fragen Sie, wie das gewählte Muster während Fertigung und Endkontrolle identifiziert wird. Ändert das Planungsteam eine Oberfläche oder ein Material, aktualisieren Sie den Zeichnungsbezug und prüfen Sie die betroffenen Teile oder Baugruppen. Dokumentieren Sie für einen vom Lieferanten vorgeschlagenen Ersatz eine eigene Entscheidung, damit die Fertigung die gültige Spezifikation erkennen kann.

7. Montage, Zugang und Übergabeunterlagen prüfen

Prüfen Sie, wie die Leuchte an ihre endgültige Position gelangt, wie ihre Module gekennzeichnet sind und wie wartbare Teile nach der Installation zugänglich bleiben. Fordern Sie die vorgeschlagene Montagereihenfolge, relevante Handhabungsinformationen, beschriftete Anschlussdetails und verfügbare Installationsanleitungen an. Stimmen Sie diese Angaben mit den tatsächlichen Baustellenzugängen und dem Montageplan ab.

Die Inbetriebnahmehinweise von WBDG beziehen Einreichungsunterlagen, Bestandszeichnungen, Betriebs- und Wartungsinformationen sowie Aufzeichnungen zur Problemlösung in die Systemdokumentation ein. WBDG-Hinweise zu Inbetriebnahmeunterlagen

Bestimmen Sie mit diesem Dokumentationsansatz, welche Leuchtenunterlagen das Hotel erhält. Vereinbaren Sie den endgültigen Zeichnungsstand, die Komponentenkennzeichnung, freigegebene Materialreferenzen, Wartungsanleitungen sowie relevante Prüf- oder Funktionskontrollnachweise. Benennen Sie die Partei, die das Paket zusammenstellt, und die Person, die es für den Bauherrn abnimmt.

Besprechen Sie den vorgeschlagenen Montage- und Unterstützungsumfang anhand relevanter installierter Arbeiten. Das Kinglong Projektportfolio bietet einen Ausgangspunkt für das Gespräch über Referenzprojekte. Fordern Sie Informationen an, die zu Leuchtengröße, Zielort und den geprüften Serviceanforderungen passen.

Übernehmen Sie dieses Prüfprotokoll für Werkstattzeichnungen

Verwenden Sie für jede Frage mit Antwortbedarf eine eigene Zeile. Ergänzen Sie oberhalb der Tabelle Leuchtenkennzeichen, Raum, Zeichnungsnummer, Revisionsstand, Prüfdatum und Namen der Prüfenden. Lassen Sie die ursprüngliche Frage sichtbar, wenn Sie die Lieferantenantwort erfassen, und benennen Sie die überarbeiteten Nachweise, auf deren Grundlage der Punkt geschlossen wurde.

Verwenden Sie bei formellen Einreichungen die im Projekt vereinbarten Prüfbegriffe. Definieren Sie die Bedeutung jedes Status für das Arbeitsprotokoll. „Antwort eingegangen“ bedeutet, dass Informationen vorliegen. Der Abschluss hält die Prüfentscheidung und die verwendeten Nachweise fest. Beeinflusst ein Kommentar die Fertigung oder Montage, kennzeichnen Sie diese Abhängigkeit im Freigabevermerk.

Fiktives Prüfbeispiel mit ungeklärter Deckenschnittstelle

In diesem fiktiven Beispiel ist Leuchte L-07 für eine Hotellobby vorgesehen. Die Designvorgabe fordert eine Gesamtabhängung von 3.200 mm. Zeichnungsstand B weist einen 1.200 mm hohen Körper und eine Aufhängungslänge von 3.200 mm aus. Die prüfende Person vermerkt, dass die Maßkette die vorgesehene Unterkante unklar lässt.

Dieselbe Zeichnung zeigt einen Baldachinanschluss, enthält jedoch kein vorgesehenes Leuchtengewicht. Das Detail der Deckenbefestigung wird noch abgestimmt. Das Prüfungsteam eröffnet zwei getrennte Punkte, da einer die Leuchtengeometrie und der andere die Gebäudeanbindung betrifft.

Das überarbeitete Maß schließt SD-01, sobald der Planer es mit dem Lobbyschnitt abgeglichen hat. Die Gewichtsangaben bringen SD-02 voran, doch die gebäudeseitige Antwort steht noch aus. Der Freigabenachweis benennt die davon abhängigen Arbeiten. Die Maße veranschaulichen die Prüfmethode und enthalten keine vorgeschriebenen Abstands- oder Lastkriterien.

Eine abgestimmte Frage an den Hersteller senden

Kinglong Lighting fertigt dekorative Beleuchtung für internationale Projekte und unterstützt die Entwicklung maßgefertigter Leuchten. Senden Sie für ein Gespräch über die Fertigung von Hotelbeleuchtung die aktuelle Zeichnung, Leuchtenliste, markierte Prüfkommentare und den Projektzielort. Benennen Sie bereits vereinbarte Informationen und Fragen, die eine Herstellerantwort erfordern.

Häufig gestellte Fragen

Wer sollte eine Werkstattzeichnung für einen maßgefertigten Hotelkronleuchter prüfen?

Beteiligt sein sollten die Personen, die für die gestalterische Absicht, die Leuchtenfertigung und die vom Vorschlag betroffenen Gebäudeschnittstellen zuständig sind. Innenarchitekt oder Lichtplaner prüfen Erscheinungsbild und Position. Der Hersteller beantwortet Fragen zur Leuchtenkonstruktion. Die Fachleute für Tragwerk, Elektrotechnik, Steuerung und Montage bearbeiten ihre zugewiesenen Schnittstellen. Das Projektteam sollte vereinbaren, wer Kommentare erfasst und wer die betroffenen Arbeiten freigeben darf.

Kann ein Teil des Kronleuchterpakets trotz eines offenen Kommentars fortgesetzt werden?

Eine Teilfreigabe setzt die im Projekt vereinbarte Befugnis und eine klare Abgrenzung der betroffenen Arbeiten voraus. Dokumentieren Sie den offenen Punkt, die davon abhängigen Arbeiten und den zur Fortsetzung vorgeschlagenen Umfang. Lassen Sie den Hersteller vor der Entscheidung komponentenübergreifende Abhängigkeiten benennen. Ein pauschaler Freigabevermerk kann diese verdecken. Der Freigabenachweis sollte deshalb seinen tatsächlichen Umfang angeben.

Was ist zu tun, wenn Treiber oder Material nach der Prüfung geändert werden?

Erfassen Sie die vorgeschlagene Änderung unter dem Leuchtenkennzeichen und benennen Sie die betroffenen früheren Prüfentscheidungen. Fordern Sie gegebenenfalls überarbeitete technische Informationen, Zeichnungen oder Muster an. Lassen Sie die zuständige Person die geänderte Konfiguration prüfen und die zugehörige Freigabe aktualisieren. Bewahren Sie den früheren Stand auf, damit das Team den Entscheidungsgrund und die für die Fertigung gültige Spezifikation zurückverfolgen kann.
