Проверка рабочих чертежей гостиничных люстр по 7 пунктам

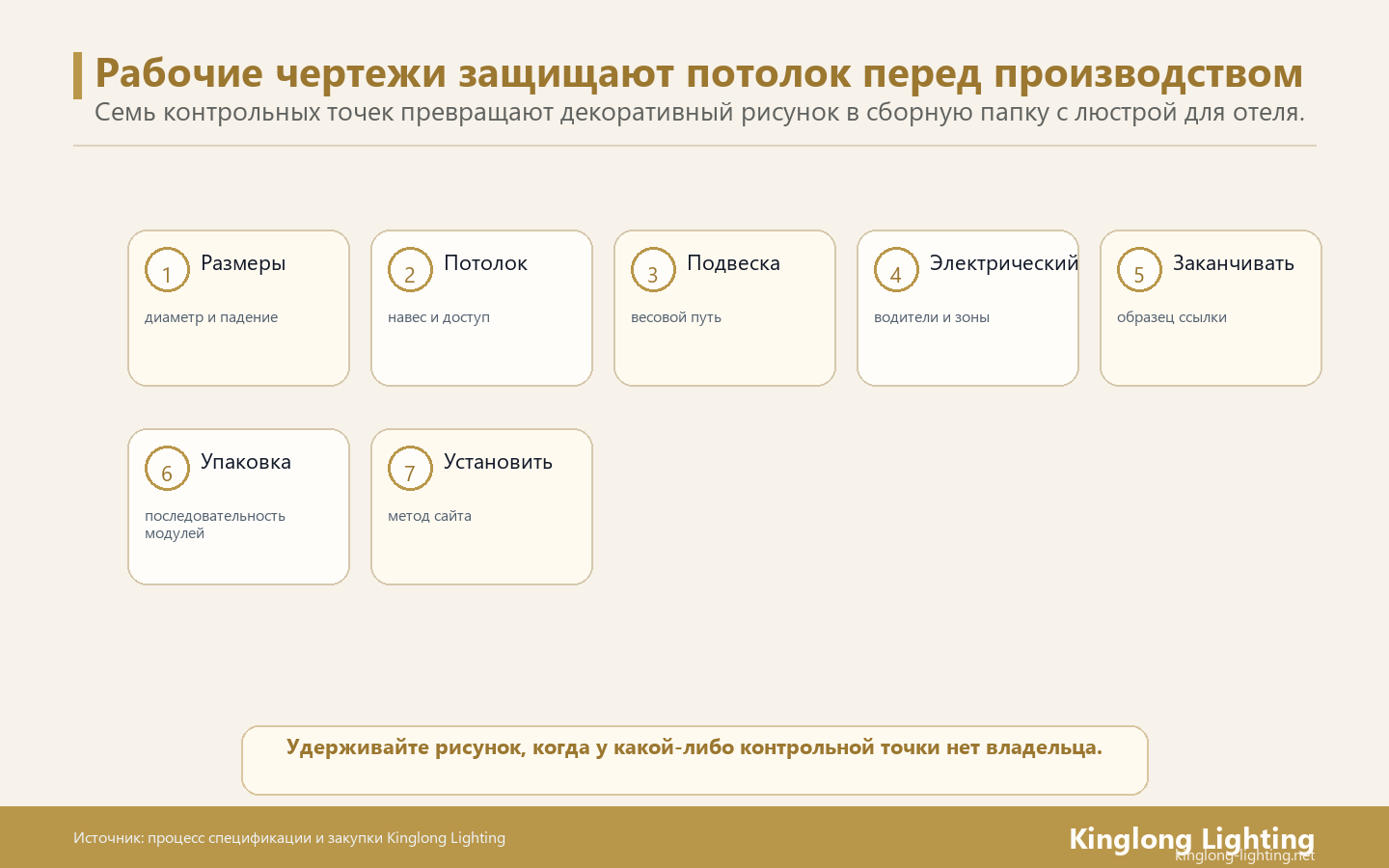

Проверяйте рабочий чертёж гостиничной люстры по версии документа, размерам, узлу подвеса, электрическому оборудованию, управлению, внешнему виду и монтажному доступу. Фиксируйте каждый нерешённый вопрос с привязкой к чертежу, назначайте того, кто может ответить, и проверяйте обновлённые подтверждения до разрешения затронутых работ.

Изготовитель освещения предоставляет сведения о конструкции светильника. Специалисты проекта по конструкциям, электрике и монтажу оценивают сопряжения в пределах своих задач. Согласуйте эти обязанности и полномочия по разрешению работ в начале проверки.

Какие вопросы по чертежу требуют приостановить затронутые работы?

Оставляйте вопрос открытым, если ответ может изменить конструкцию светильника, соединение со зданием, электрическую конфигурацию или способ монтажа. Укажите затронутые работы, чтобы поставщик отличал производственную зависимость от последующего обновления документации.

• Сверяйте каждый светильник с актуальным дизайном и согласованными данными здания.
• Формулируйте конкретный вопрос и запрашивайте чертёж, образец или техническое подтверждение для его решения.
• Записывайте, кто проверил ответ и какая версия использована для решения о разрешении работ.

1. Подтвердите обозначение светильника и версию чертежа

Начните с реестра чертежей, содержащего обозначение светильника, помещение, количество, номер чертежа, версию и статус проверки. Сверьте запись с ведомостью освещения и соответствующим архитектурным планом или планом потолка. Изменение планировки или версии потолка может сделать даже подробный чертёж светильника непригодным для предусмотренного места.

Запросите у изготовителя виды, необходимые для понимания проекта. Вид в плане определяет занимаемую площадь и ориентацию. Фасад или разрез показывает корпус и подвес. Деталь соединения показывает предлагаемое сопряжение. По условным обозначениям различайте габаритные, монтажные и ещё требующие подтверждения на объекте размеры.

Когда поставщик перевыпускает лист, сравните изменённую область и связанные позиции ведомости. Обновлённая потолочная чашка может повлиять на места креплений, выводы кабеля и доступ даже при неизменной видимой форме люстры. Запишите другие листы, требующие проверки, чтобы закрытие одного замечания не оставило несогласованную деталь в другом месте.

2. Проверьте размерную цепь относительно помещения

Отделяйте размеры корпуса люстры от общей высоты подвеса и окончательного положения самого нижнего элемента. Отсчитывайте каждый вертикальный размер от обозначенной базы, например чистового потолка или пола. Попросите проектировщика подтвердить положение по реальному разрезу помещения и требованиям проекта.

Проверьте и горизонтальное положение. Привяжите центр люстры или её базовую ось к сетке потолка, расстановке мебели, лестничному проёму или связанному архитектурному элементу. Для асимметричной композиции определите ориентацию в помещении. Чертёж может содержать правильную общую ширину, но показывать сборку развёрнутой в неверном направлении.

Перечислите соседние элементы для координации, включая спринклеры, воздухораспределители, датчики, ревизионные люки и близлежащую отделку. Попросите ответственную проектную команду определить необходимые зазоры. Если размер зависит от завершённых работ на объекте, запишите способ измерения, ответственного за передачу измерения и зависящее от него производственное решение.

Для дополнительной подготовки используйте материалы по проектированию и закупке освещения вместе с актуальными чертежами проекта. Привязывайте запись проверки к рассматриваемому светильнику и месту, чтобы общее руководство помогало решить конкретный вопрос.

3. Согласуйте подвес и сопряжение со зданием

Запросите у изготовителя предполагаемую массу светильника, схему подвеса, расположение креплений и деталь соединения. Укажите, предварительная это масса или окончательная и какую сборку она включает. Проверяющему конструкции нужны достаточные сведения для оценки соединения предлагаемого светильника с фактическим несущим основанием здания.

Покажите переход между сборкой люстры, деталями подвеса, потолочной чашкой и соединением со зданием. Распределите в соответствии с объёмом проекта ответственность за опору со стороны здания, крепления на объекте, дополнительное страховочное удержание при его наличии и порядок монтажа. Чертёж изготовителя может определять собственный узел соединения, тогда как проектирование со стороны здания остаётся отдельным согласуемым результатом.

Для модульной люстры уточните, описывает ли чертёж завершённую сборку или отдельный модуль. Подтвердите количество и расположение точек подвеса, монтажную ориентацию и последовательность сборки, влияющую на обращение со светильником. Ответственные специалисты должны устранить недостаток сведений о нагрузках и креплениях до продолжения зависимых работ.

4. Определите электрическую сборку и место обслуживания

Сверьте питание, источник света, модель драйвера или трансформатора, электрическую нагрузку и схему подключения с электрическим проектом. Разделяйте ввод питания здания и внутреннюю компоновку оборудования. Попросите поставщика маркировать клеммы и обозначить оборудование, входящее в его объём.

В ответах Lutron на вопросы о драйверах интерфейсы управления разграничены по семействам драйверов. Рекомендации Lutron по совместимости драйверов

Этот пример показывает, почему проверяющий должен записать конкретную модель и её технические сведения. Попросите проектировщика электрической части проверить предлагаемый драйвер с выбранными источником света и управлением. Если предложена замена, документируйте изменённую модель и сведения, необходимые для её оценки.

Руководства UL по маркировке и применению помогают оценить сертифицированное оборудование для конкретной установки по его маркировке и сведениям о сертификации. Рекомендации UL по маркировке и применению

Запросите документацию на продукцию, которую требует ответственный за соответствие проекта, и свяжите её с предлагаемой конфигурацией светильника. Включите в согласованный узел расположение драйвера, доступ и способ замены. Служба обслуживания должна иметь возможность идентифицировать оборудование и добраться до обслуживаемых деталей по согласованному пути доступа.

Как пример конфигураций коллекция Crystal Tube показывает разные формы одного семейства декоративного освещения. Проверяя выбранную конфигурацию, проследите её конкретные размеры и оборудование до комплекта чертежей, использованного при подготовке предложения и обсуждении изготовления.

5. Согласуйте сведения о диммировании и управлении

Замените общее примечание «диммируемый» на предлагаемый интерфейс и информацию для специалиста по управлению. Укажите модель драйвера, схему соединений, интерфейс системы управления и функциональные ожидания, влияющие на выбор, например переходы световых сцен или работу на низкой яркости.

Рекомендации DALI Alliance описывают сертификацию компонентов и условия конфигурации светильников для использования логотипа DALI-2. Рекомендации DALI по светильникам и компонентам

Если проект предусматривает DALI, уточните предлагаемые компоненты и проверьте применимые записи с командой управления. Оформляйте изменение компонента как явное обновление чертежа или представленного пакета документов. Проверка должна позволить определить комбинацию и решить, какие подтверждения совместимости или испытания нужны.

Согласуйте способ проверки предусмотренного поведения. Освещённый образец или согласованный макет может помочь оценить сборку до более масштабного монтажа. Запишите испытанное оборудование и настройки, наблюдавшееся поведение и принявшего результат специалиста. Если результат не снимает вопрос, укажите дальнейшее действие и остающийся зависимым объём.

6. Свяжите чертёж с утверждёнными материалами и образцами

Перечислите обозначения материалов и отделки на чертеже, чтобы сопоставить видимую сборку с утверждёнными образцами. Обозначьте элементы из хрусталя или стекла, отделку металла, вид поверхности и влияющие на дизайн рассеиватели или декоративные компоненты. Приложите обозначение образца и запись об утверждении к соответствующей позиции светильника.

Определение метамерии NIST поясняет, что спектральные различия могут проявляться при разных условиях освещения. Определение метамерии NIST

При проверке материалов записывайте условия освещения и наблюдения, использованные при утверждении. Если несколько материалов должны сочетаться, дайте проектной команде оценить комбинацию в подходящих условиях. Визуализированное описание отделки, фотография и физический образец выполняют разные задачи, поэтому назовите утверждаемый эталон.

Уточните, как выбранный образец идентифицируется при изготовлении и окончательном контроле. Если проектировщики меняют отделку или материал, обновите ссылку на чертёж и проверьте затронутые детали или сборки. Для предложенного поставщиком заменителя оформите отдельное решение, чтобы производственная команда могла определить действующую спецификацию.

7. Проверьте сборку, доступ и передаваемую документацию

Проверьте доставку светильника в окончательное положение, идентификацию модулей и доступ к обслуживаемым деталям после установки. Запросите предлагаемую последовательность сборки, необходимые сведения по перемещению, маркированные узлы соединений и доступные инструкции для монтажника. Согласуйте эти данные с реальным доступом на объект и планом монтажа.

Рекомендации WBDG по пусконаладке включают в документацию систем представленные на согласование материалы, исполнительные чертежи, сведения по эксплуатации и обслуживанию, а также записи об устранении вопросов. Рекомендации WBDG по документации пусконаладки

Используйте этот подход к документации, чтобы определить получаемые гостиницей записи по светильникам. Согласуйте окончательную версию чертежа, идентификацию компонентов, обозначения утверждённых материалов, инструкции по обслуживанию и применимые записи осмотров или функциональных проверок. Назначьте сторону, собирающую пакет, и лицо, принимающее его для владельца.

Обсуждая предложенный монтаж и поддержку, рассматривайте подходящие реализованные установки. Портфолио проектов Kinglong даёт отправную точку для разговора о примерах работ. Запросите сведения, соответствующие масштабу светильника, месту назначения и рассматриваемым требованиям к обслуживанию.

Скопируйте этот журнал проверки рабочих чертежей

Используйте отдельную строку для каждого вопроса, требующего ответа. Над таблицей укажите обозначение светильника, помещение, номер чертежа, версию, дату проверки и имена проверяющих. Сохраняйте исходный вопрос при записи ответа поставщика, затем указывайте обновлённые подтверждения, использованные для закрытия.

В официальных представляемых документах используйте согласованные в проекте термины проверки. Для рабочего журнала определите каждый статус. «Ответ получен» означает поступление информации. Закрытие фиксирует решение проверяющего и использованные подтверждения. Если замечание влияет на изготовление или монтаж, обозначьте зависимость в записи о разрешении работ.

Вымышленный пример проверки с нерешённым потолочным узлом

В этом вымышленном примере светильник L-07 предназначен для гостиничного вестибюля. Дизайн-задание требует общую высоту подвеса 3 200 мм. Версия B чертежа обозначает корпус высотой 1 200 мм и длину подвеса 3 200 мм. Проверяющий записывает, что размерная цепь оставляет предполагаемое нижнее положение неясным.

Тот же чертёж показывает соединение потолочной чашки, но не содержит предполагаемой массы светильника. Узел потолочной опоры ещё согласуется. Команда открывает два отдельных вопроса, поскольку один относится к геометрии светильника, а другой — к сопряжению со зданием.

Обновлённый размер закрывает SD-01, когда проектировщик сверяет его с разрезом вестибюля. Получение массы продвигает SD-02, но команде ещё нужен ответ со стороны здания. Запись о разрешении определяет зависящие от ответа работы. Эти размеры иллюстрируют метод проверки и не задают обязательного критерия зазора или нагрузки.

Направьте изготовителю согласованный вопрос

Kinglong Lighting производит декоративное освещение для международных проектов и помогает разрабатывать светильники на заказ. Для обсуждения изготовления гостиничного освещения направьте актуальный чертёж, ведомость светильников, отмеченные замечания и место реализации проекта. Укажите уже согласованную информацию и вопросы, требующие ответа изготовителя.

Часто задаваемые вопросы

Кто должен проверять рабочий чертёж гостиничной люстры на заказ?

Проверка должна включать ответственных за дизайнерский замысел, изготовление светильника и затронутые предложением сопряжения здания. Дизайнер интерьера или светотехник проверяет внешний вид и положение. Изготовитель отвечает на вопросы конструкции. Специалисты по конструкциям, электрике, управлению и монтажу рассматривают назначенные им интерфейсы. Команда проекта должна согласовать, кто записывает замечания и кто уполномочен разрешать затронутые работы.

Может ли часть комплекта люстр продвигаться при открытом замечании?

Частичное разрешение зависит от согласованных полномочий команды и чёткого разделения затронутых работ. Запишите открытый вопрос, зависящие от него работы и предлагаемый к продолжению объём. До решения команды попросите изготовителя определить зависимости между компонентами. Общее примечание о принятии может скрыть эти зависимости, поэтому запись о разрешении должна определять фактический объём.

Что делать, если драйвер или материал меняется после проверки?

Запишите предлагаемое изменение под обозначением светильника и определите затронутые прежние решения проверки. По необходимости запросите обновлённые технические сведения, чертежи или образцы. Ответственный проверяющий должен оценить изменённую конфигурацию и обновить соответствующее согласование. Сохраните предыдущую версию, чтобы проследить причину изменения решения и спецификацию для изготовления.
