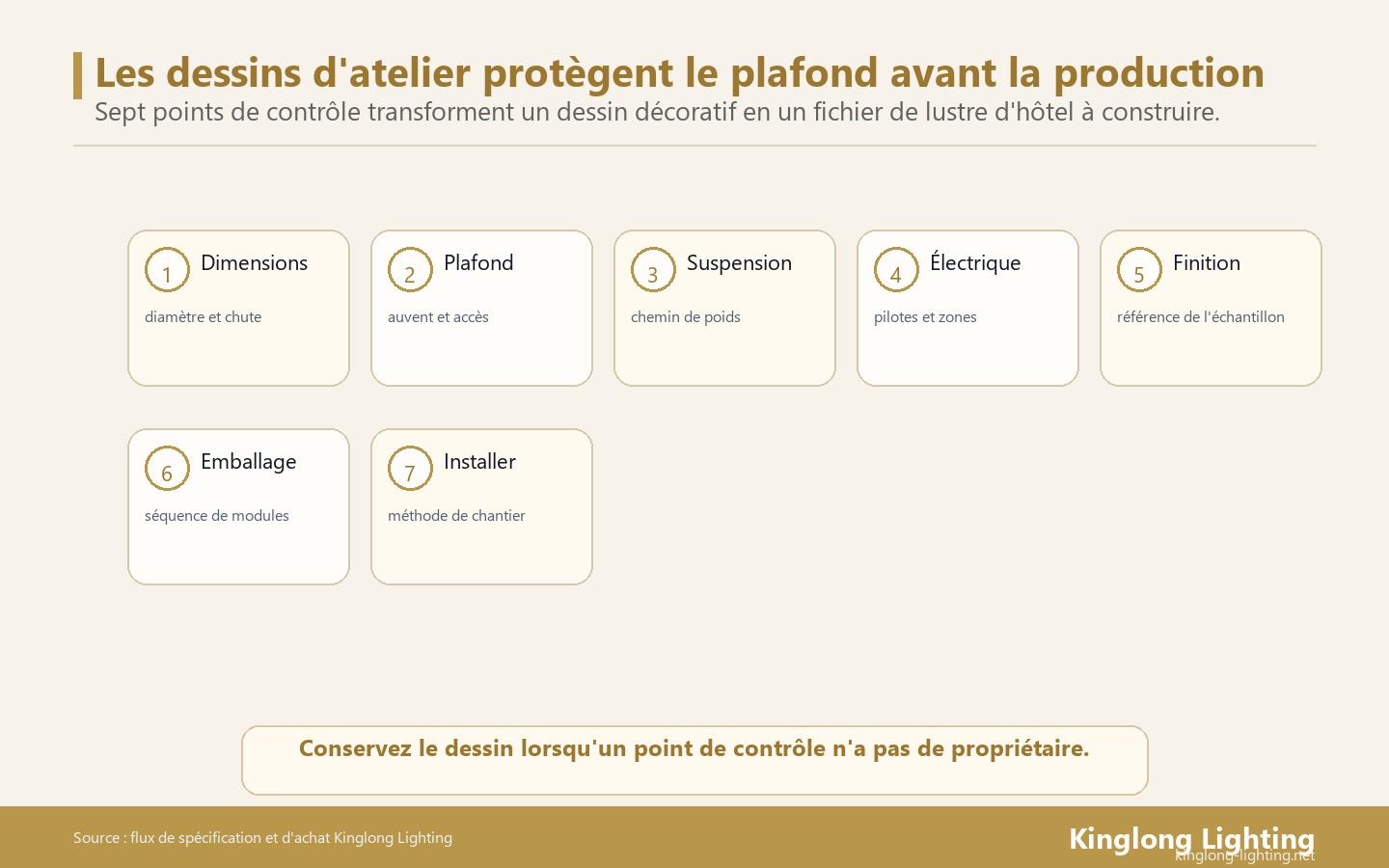

Vérification des plans d’atelier de lustres d’hôtel en 7 points

Vérifiez un plan d’atelier de lustre d’hôtel en examinant la révision du document, les dimensions, l’interface de suspension, les équipements électriques, les commandes, l’aspect et les accès de montage. Consignez chaque point non résolu avec sa référence au plan, désignez la personne qui peut y répondre et vérifiez les justificatifs révisés avant d’autoriser les travaux concernés.

Le fabricant fournit les informations sur la construction du luminaire. Les spécialistes du projet chargés de la structure, de l’électricité et du montage évaluent les interfaces dans leurs périmètres respectifs. Convenez de ces responsabilités et de l’autorité de validation dès le début de l’examen.

Quels points du plan doivent suspendre les travaux concernés ?

Laissez un point ouvert lorsque sa réponse peut modifier la construction du luminaire, le raccordement au bâtiment, la configuration électrique ou la méthode de montage. Identifiez les travaux touchés afin que le fournisseur distingue une dépendance de production d’une mise à jour documentaire ultérieure.

• Vérifiez chaque luminaire au regard de la conception actuelle et des informations coordonnées du bâtiment.
• Formulez une question précise et demandez le plan, l’échantillon ou le justificatif technique permettant de la résoudre.
• Consignez la personne qui a examiné la réponse et la révision utilisée pour la décision d’autorisation.

1. Confirmer le repère du luminaire et l’indice du plan

Commencez par un registre indiquant le repère du luminaire, la pièce, la quantité, le numéro du plan, son indice et son statut de vérification. Rapprochez cette fiche de la nomenclature des luminaires et du plan architectural ou de plafond réfléchi correspondant. Une modification d’aménagement ou de plafond peut rendre un plan de luminaire pourtant détaillé inadapté à l’emplacement prévu.

Demandez au fabricant les vues nécessaires à la compréhension de la conception. Une vue en plan établit l’emprise et l’orientation. Une élévation ou une coupe montre le corps et la suspension. Un détail de raccordement indique l’interface proposée. Utilisez la légende pour distinguer les dimensions hors tout, les cotes de montage et celles qui doivent encore être confirmées sur site.

Lorsqu’un fournisseur réémet une feuille, comparez la zone modifiée et les entrées associées de la nomenclature. Un pavillon révisé peut affecter les positions de fixation, les sorties de câble et l’accès, même si la forme visible du lustre reste identique. Consignez les autres feuilles à réexaminer pour éviter de clore un commentaire tout en laissant ailleurs un détail incohérent.

2. Vérifier la chaîne de cotes par rapport à la pièce

Distinguez les dimensions du corps du lustre de sa hauteur totale de suspension et de la position finale de son élément le plus bas. Lisez chaque cote verticale à partir d’un niveau de référence identifié, tel que le plafond fini ou le sol fini. Demandez au concepteur de confirmer la position prévue à partir de la coupe réelle de la pièce et des exigences du projet.

Vérifiez également l’implantation horizontale. Repérez le centre du lustre ou son axe de référence par rapport à la trame du plafond, au mobilier, à la trémie d’escalier ou à l’élément architectural concerné. Pour une composition asymétrique, précisez son orientation dans la pièce. Un plan peut indiquer la bonne largeur hors tout tout en montrant l’ensemble orienté dans le mauvais sens.

Énumérez les éléments voisins à coordonner, notamment sprinkleurs, diffuseurs d’air, détecteurs, trappes d’accès et finitions proches. Demandez à l’équipe de conception responsable de déterminer les dégagements applicables. Lorsqu’une cote dépend de travaux achevés sur site, indiquez comment elle sera mesurée, qui fournira la mesure et quelle décision de fabrication en dépend.

Pour préparer le projet, consultez les ressources sur la conception et les achats d’éclairage en complément des plans actuels. Rattachez le relevé de vérification au luminaire et à l’emplacement examinés afin qu’un guide général appuie une question précise.

3. Résoudre la suspension et l’interface avec le bâtiment

Demandez au fabricant le poids proposé du luminaire, la disposition de suspension, le plan de fixation et le détail de raccordement. Précisez si le poids est provisoire ou définitif et quel assemblage il comprend. Le spécialiste structure doit disposer de suffisamment d’informations pour évaluer le raccordement du luminaire proposé au support réel du bâtiment.

Montrez la transition entre l’ensemble du lustre, les composants de suspension, le pavillon et le raccordement au bâtiment. Attribuez selon le périmètre du projet les responsabilités du support côté bâtiment, des fixations sur site, d’une éventuelle retenue secondaire et de la procédure de montage. Le plan du fabricant peut définir son raccordement propre tandis que la conception côté bâtiment reste un livrable distinct à coordonner.

Pour un lustre modulaire, demandez si le plan décrit l’ensemble terminé ou un module individuel. Confirmez le nombre et l’emplacement des points de suspension, l’orientation installée et toute séquence de montage qui modifie la manutention du luminaire. Faites résoudre les informations de charge ou de fixation manquantes par les professionnels responsables avant de poursuivre les travaux qui en dépendent.

4. Identifier l’ensemble électrique et son accès de maintenance

Vérifiez les données d’alimentation, la source lumineuse, le modèle d’alimentation LED ou de transformateur, la charge électrique et le raccordement par rapport à la conception électrique du projet. Distinguez l’arrivée électrique du bâtiment de l’agencement interne des équipements. Demandez au fournisseur de repérer les bornes et d’identifier les équipements compris dans son périmètre.

La FAQ de Lutron consacrée aux alimentations distingue les interfaces de commande selon les familles d’alimentations. Conseils de Lutron sur la compatibilité des alimentations

Cet exemple montre pourquoi la vérification doit consigner un modèle réel et ses informations techniques. Demandez au concepteur électrique d’examiner l’alimentation proposée avec la source lumineuse et les commandes prévues. Si une substitution est proposée, documentez le modèle modifié et les informations nécessaires à son examen.

Les guides de marquage et d’application d’UL aident à évaluer des équipements certifiés pour une installation donnée à partir de leurs marquages et informations de certification. Conseils d’UL sur le marquage et l’application

Demandez les documents produits requis par le responsable de la conformité du projet et rattachez-les à la configuration proposée. Faites apparaître l’emplacement de l’alimentation, le mode d’accès et la méthode de remplacement sur le détail coordonné. L’équipe de maintenance doit pouvoir identifier les équipements et atteindre les pièces remplaçables par l’accès convenu.

Comme référence de configuration, la collection Crystal Tube présente plusieurs formes d’une même famille d’éclairage décoratif. Lors de l’examen d’une configuration choisie, rattachez ses dimensions et équipements spécifiques au dossier de plans utilisé pour le devis et les échanges de fabrication.

5. Faire correspondre variation et commande

Remplacez une mention générale « à intensité variable » par l’interface proposée et les informations nécessaires au spécialiste des commandes. Identifiez le modèle d’alimentation, le schéma de raccordement, l’interface du système de commande et les attentes fonctionnelles influençant le choix, comme les transitions de scènes ou le fonctionnement à faible niveau lumineux.

Les recommandations de la DALI Alliance décrivent la certification des composants et les conditions de configuration des luminaires pour utiliser le logo DALI-2. Conseils DALI sur les luminaires et composants

Si le projet spécifie DALI, demandez quels composants sont proposés et vérifiez leurs fiches applicables avec l’équipe des commandes. Traitez tout changement de composant comme une révision explicite du plan ou du dossier soumis. La vérification doit permettre d’identifier la combinaison proposée et de décider des justificatifs de compatibilité ou essais nécessaires.

Convenez de la méthode de vérification du comportement attendu. Un échantillon éclairé ou une maquette coordonnée peut permettre d’examiner l’assemblage choisi avant son installation à plus grande échelle. Notez les équipements et réglages testés, le comportement observé et la personne qui l’accepte. Si le résultat laisse une question ouverte, indiquez l’action complémentaire et le périmètre qui en dépend encore.

6. Relier le plan aux matériaux et échantillons approuvés

Inscrivez les références de matériaux et de finitions sur le plan pour relier l’ensemble visible à ses échantillons approuvés. Identifiez les éléments en cristal ou en verre, la finition métallique, l’aspect de surface et tout diffuseur ou composant décoratif affectant la conception. Joignez la référence de l’échantillon et son approbation à la fiche du luminaire concerné.

La définition du métamérisme du NIST explique que des différences spectrales peuvent devenir apparentes dans des conditions d’éclairage différentes. Définition du métamérisme par le NIST

Lors de l’examen des matériaux, consignez les conditions d’éclairage et d’observation utilisées pour l’approbation. Si plusieurs matériaux doivent fonctionner ensemble, laissez l’équipe de conception examiner cette combinaison dans les conditions pertinentes. Une description de finition rendue numériquement, une photographie et un échantillon physique remplissent des fonctions différentes. Nommez donc la référence effectivement approuvée.

Demandez comment l’échantillon retenu est identifié pendant la fabrication et le contrôle final. Si l’équipe de conception modifie une finition ou un matériau, actualisez la référence au plan et vérifiez les pièces ou assemblages touchés. Consignez une décision distincte pour toute substitution proposée par le fournisseur afin que la production identifie la spécification applicable.

7. Examiner le montage, les accès et les documents de remise

Vérifiez comment le luminaire atteint sa position définitive, comment ses modules sont identifiés et comment accéder aux pièces à entretenir après installation. Demandez la séquence de montage proposée, les informations utiles de manutention, les détails de raccordement repérés et les instructions disponibles pour l’installateur. Coordonnez ces données avec les accès réels du site et le plan de montage.

Les recommandations de mise en service du WBDG incluent les dossiers soumis, plans de récolement, informations d’exploitation et de maintenance et relevés de résolution des problèmes dans la documentation des systèmes. Conseils du WBDG sur les documents de mise en service

Utilisez cette approche documentaire pour décider des dossiers de luminaires remis à l’hôtel. Convenez de l’indice définitif du plan, de l’identification des composants, des références de matériaux approuvées, des instructions de maintenance et des relevés de contrôle ou de vérification fonctionnelle pertinents. Désignez la partie qui assemble le dossier et la personne qui l’accepte pour le maître d’ouvrage.

Examinez des réalisations installées pertinentes lorsque vous discutez du montage et du périmètre d’assistance proposés. Le portfolio de projets Kinglong fournit un point de départ à cette discussion. Demandez des informations adaptées à l’échelle du luminaire, à sa destination et aux exigences de service examinées.

Copiez ce relevé de vérification des plans d’atelier

Utilisez une ligne par question nécessitant une réponse. Ajoutez au-dessus du tableau le repère du luminaire, la pièce, le numéro du plan, son indice, la date de vérification et les noms des vérificateurs. Conservez la question d’origine lors de l’enregistrement de la réponse du fournisseur, puis identifiez les justificatifs révisés qui ont permis de la clore.

Utilisez les termes de vérification convenus dans le projet pour les soumissions formelles. Définissez chaque statut dans le journal de travail. « Réponse reçue » indique que les informations sont arrivées. La clôture consigne la décision du vérificateur et les justificatifs utilisés. Lorsqu’un commentaire affecte la fabrication ou l’installation, identifiez cette dépendance dans la note d’autorisation.

Exemple fictif avec une interface de plafond non résolue

Dans cet exemple fictif, le luminaire L-07 est destiné à un hall d’hôtel. Le brief prévoit une hauteur totale de suspension de 3 200 mm. Le plan à l’indice B indique un corps de 1 200 mm et une longueur de suspension de 3 200 mm. Le vérificateur constate que la chaîne de cotes laisse incertaine la position basse prévue.

Le même plan montre le raccordement du pavillon mais omet le poids proposé du luminaire. Le détail du support au plafond est encore en coordination. L’équipe ouvre deux points distincts, car l’un concerne la géométrie du luminaire et l’autre son interface avec le bâtiment.

La cote révisée clôt SD-01 une fois vérifiée par le concepteur sur la coupe du hall. La réception du poids fait avancer SD-02, mais l’équipe attend encore la réponse côté bâtiment. Le relevé d’autorisation identifie les travaux qui en dépendent. Ces dimensions illustrent la méthode de vérification et ne prescrivent aucun critère de dégagement ou de charge.

Transmettre une question coordonnée au fabricant

Kinglong Lighting fabrique des éclairages décoratifs pour des projets internationaux et accompagne le développement de luminaires sur mesure. Pour une discussion sur la fabrication d’éclairage hôtelier, transmettez le plan actuel, la nomenclature, les commentaires de vérification repérés et la destination du projet. Identifiez les informations déjà convenues et les questions nécessitant une réponse du fabricant.

Questions fréquentes

Qui doit vérifier le plan d’atelier d’un lustre d’hôtel sur mesure ?

La vérification doit réunir les responsables de l’intention de conception, de la fabrication du luminaire et des interfaces du bâtiment touchées par la proposition. L’architecte d’intérieur ou le concepteur lumière vérifie l’aspect et la position. Le fabricant répond aux questions de construction du luminaire. Les spécialistes structure, électricité, commandes et installation traitent leurs interfaces attribuées. L’équipe projet doit convenir de qui consigne les commentaires et de qui peut autoriser les travaux concernés.

Une partie du lot de lustres peut-elle avancer avec un commentaire ouvert ?

Une autorisation partielle dépend de l’autorité convenue par l’équipe projet et d’une séparation claire des travaux concernés. Consignez le point ouvert, les travaux qui en dépendent et le périmètre proposé pour avancer. Demandez au fabricant d’identifier les dépendances entre composants avant la décision de l’équipe. Une mention d’acceptation générale peut masquer ces dépendances, le relevé d’autorisation doit donc préciser son périmètre réel.

Que faire si une alimentation LED ou un matériau change après vérification ?

Consignez le changement proposé sous le repère du luminaire et identifiez les décisions de vérification antérieures qu’il affecte. Demandez selon le cas des informations techniques, plans ou échantillons révisés. Faites examiner la configuration modifiée par le vérificateur responsable et actualisez l’approbation concernée. Conservez l’indice précédent pour retracer la raison du changement et la spécification à suivre en fabrication.
