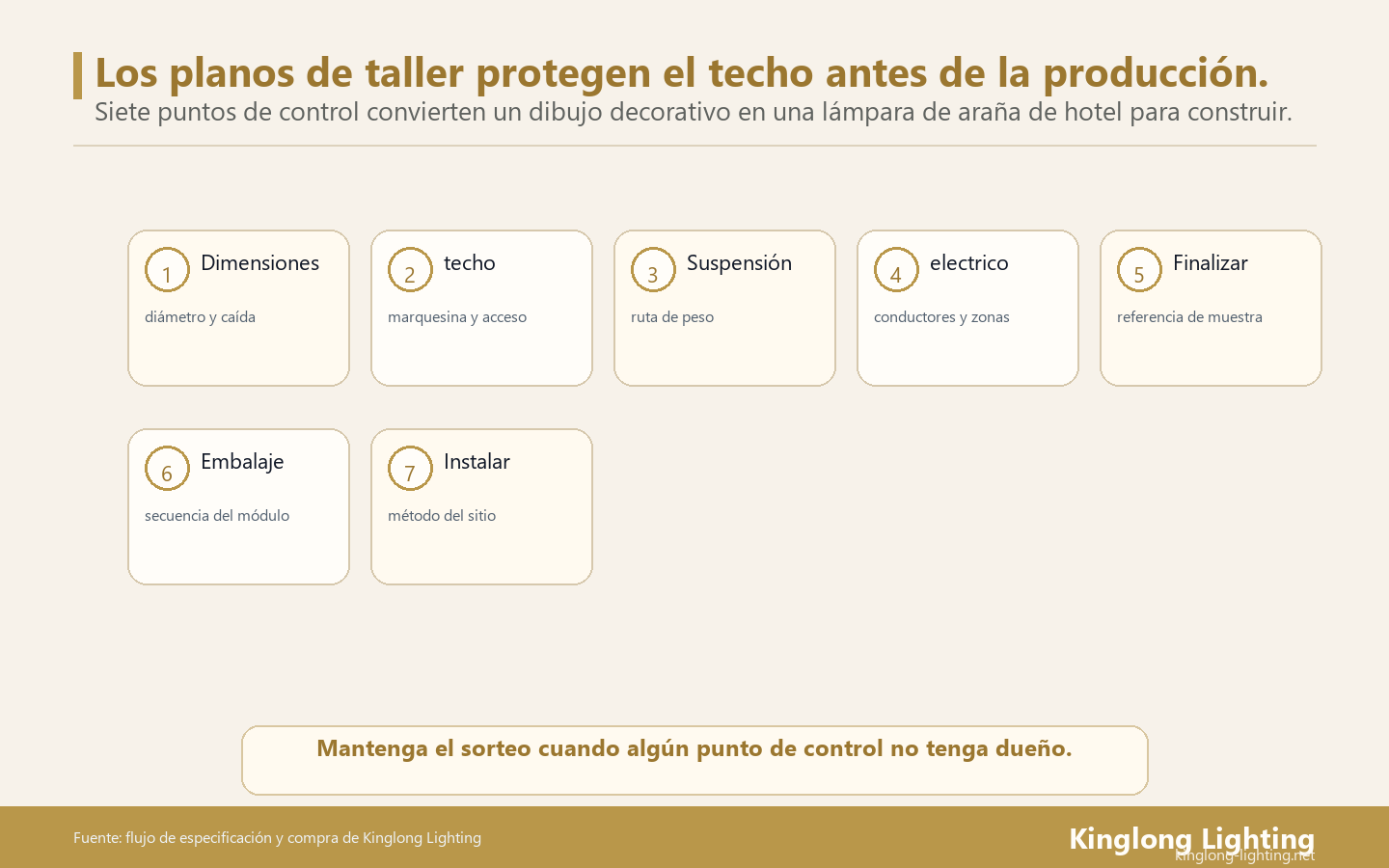

Revisión de planos de taller de candelabros para hoteles en 7 puntos

Revise un plano de taller de un candelabro para hotel comprobando la revisión del documento, las dimensiones, la interfaz de suspensión, los equipos eléctricos, los controles, la apariencia y el acceso de instalación. Registre cada cuestión pendiente con una referencia al plano, asigne a quien pueda responderla y compruebe la documentación revisada antes de autorizar los trabajos afectados.

El fabricante de iluminación aporta la información constructiva de la luminaria. Los profesionales de estructura, electricidad e instalación del proyecto evalúan las interfaces dentro de sus respectivos alcances. Acuerde esas responsabilidades y la autoridad de autorización al inicio de la revisión.

¿Qué cuestiones del plano deben detener los trabajos afectados?

Mantenga abierta una cuestión cuando su respuesta pueda cambiar la construcción de la luminaria, la conexión al edificio, la configuración eléctrica o el método de instalación. Identifique el trabajo afectado para que el proveedor distinga una dependencia de producción de una actualización documental posterior.

• Compruebe cada luminaria frente al diseño vigente y la información coordinada del edificio.
• Formule una pregunta concreta y solicite el plano, muestra o documentación técnica que permita resolverla.
• Registre quién revisó la respuesta y la revisión empleada para decidir la autorización.

1. Confirme la referencia de luminaria y la revisión del plano

Empiece con un registro de planos que identifique la referencia de luminaria, espacio, cantidad, número de plano, revisión y estado de revisión. Coteje ese registro con el cuadro de luminarias y el plano arquitectónico o de techo reflejado correspondiente. Un cambio de distribución o de techo puede volver inadecuado para su ubicación prevista un plano de luminaria que, por lo demás, sea detallado.

Pida al fabricante las vistas necesarias para entender el diseño. Una planta establece la huella y orientación. Un alzado o sección muestra el cuerpo y la suspensión. Un detalle de conexión muestra la interfaz propuesta. Utilice la leyenda para distinguir dimensiones totales, dimensiones de instalación y medidas que todavía deben confirmarse en obra.

Cuando el proveedor emita de nuevo una lámina, compare la zona modificada y las entradas relacionadas del cuadro. Un florón revisado puede afectar las posiciones de fijación, salidas de cable y accesos, aunque la forma visible del candelabro no cambie. Registre las otras láminas que también necesitan revisión para evitar cerrar un comentario mientras queda un detalle incoherente en otro lugar.

2. Compruebe la cadena de cotas frente al espacio

Separe las dimensiones del cuerpo del candelabro de su altura total de suspensión y de la posición final de su elemento más bajo. Lea cada dimensión vertical desde una referencia identificada, como el techo o piso terminados. Pida al diseñador que confirme la posición prevista usando la sección real del espacio y los requisitos del proyecto.

Compruebe también la ubicación horizontal. Marque el centro o eje de referencia del candelabro respecto de la retícula del techo, el mobiliario, el hueco de escalera o el elemento arquitectónico al que sirve. En una composición asimétrica, establezca su orientación en el espacio. Un plano puede indicar el ancho total correcto y mostrar, aun así, el conjunto orientado en la dirección equivocada.

Enumere los elementos próximos que requieren coordinación, incluidos rociadores, difusores de aire, detectores, registros de acceso y acabados cercanos. Pida al equipo de diseño responsable que determine las separaciones aplicables. Cuando una medida dependa de trabajos terminados en obra, registre cómo se medirá, quién aportará la medición y qué decisión de fabricación depende de ella.

Para preparar el proyecto, consulte los recursos de diseño y compras de iluminación junto con los planos vigentes. Vincule el registro de revisión a la luminaria y ubicación examinadas para que una guía general apoye una pregunta específica.

3. Resuelva la suspensión y la interfaz con el edificio

Solicite al fabricante el peso propuesto de la luminaria, la disposición de suspensión, el plano de fijación y el detalle de conexión. Identifique si el peso es preliminar o definitivo y qué conjunto incluye. El revisor estructural necesita información suficiente para evaluar cómo se conecta la luminaria propuesta al soporte real del edificio.

Muestre la transición entre el conjunto del candelabro, los componentes de suspensión, el florón y la conexión al edificio. Asigne según el alcance del proyecto la responsabilidad del soporte del edificio, las fijaciones en obra, cualquier retención secundaria y el procedimiento de instalación. Un plano del fabricante puede definir su propia conexión mientras el diseño del lado del edificio sigue siendo un entregable independiente que debe coordinarse.

En un candelabro modular, pregunte si el plano describe el conjunto terminado o un módulo individual. Confirme el número y ubicación de puntos de suspensión, la orientación instalada y cualquier secuencia de ensamblaje que cambie la manipulación de la luminaria. Haga que los profesionales responsables resuelvan los datos de carga o fijación faltantes antes de continuar el trabajo que depende de ellos.

4. Identifique el conjunto eléctrico y su ubicación de mantenimiento

Compruebe los datos de alimentación, fuente de luz, modelo de controlador o transformador, carga eléctrica y conexión frente al diseño eléctrico del proyecto. Distinga la alimentación entrante del edificio de la disposición interna de los equipos. Pida al proveedor que identifique los terminales y los equipos incluidos en su alcance.

Las preguntas frecuentes de Lutron sobre controladores distinguen las interfaces de control según la familia de controladores. Orientación de Lutron sobre compatibilidad de controladores

Este ejemplo muestra por qué la revisión debe registrar un modelo real y su información técnica. Pida al diseñador eléctrico que revise el controlador propuesto junto con la fuente de luz y los equipos de control previstos. Si se ofrece un sustituto, documente el modelo cambiado y la información necesaria para revisarlo.

Las guías de marcado y aplicación de UL ayudan a evaluar equipos certificados para una instalación concreta usando su marcado e información de certificación. Orientación de UL sobre marcado y aplicación

Solicite para el proyecto la documentación de producto que requiera su responsable de conformidad y relaciónela con la configuración propuesta. Incluya en el detalle coordinado la ubicación del controlador, el método de acceso y el procedimiento de sustitución. El equipo de mantenimiento debe poder identificar los equipos y llegar a las piezas mantenibles por la ruta de acceso acordada.

Como referencia de configuración, la colección Crystal Tube muestra distintas formas dentro de una familia de iluminación decorativa. Al revisar una configuración elegida, vincule sus dimensiones y equipos específicos con el paquete de planos empleado para la cotización y la conversación de fabricación.

5. Haga coincidir los datos de regulación y control

Sustituya una nota general de «regulable» por la interfaz propuesta y los datos que necesite el especialista en controles. Identifique el modelo del controlador, el diagrama de conexión, la interfaz del sistema de control y las expectativas funcionales que influyan en la elección, como transiciones de escenas o funcionamiento a niveles bajos.

La orientación de DALI Alliance describe la certificación de componentes y las condiciones de configuración de luminarias para usar el logotipo DALI-2. Orientación DALI sobre luminarias y componentes

Cuando el proyecto especifique DALI, pregunte qué componentes se proponen y compruebe sus registros aplicables con el equipo de controles. Trate el cambio de un componente como una revisión explícita del plano o expediente presentado. La revisión debe permitir identificar la combinación propuesta y decidir qué documentación o pruebas de compatibilidad requiere.

Acuerde cómo se comprobará el comportamiento esperado. Una muestra iluminada o una maqueta coordinada puede ayudar a revisar el conjunto elegido antes de la instalación más amplia. Registre los equipos y ajustes probados, el comportamiento observado y la persona que lo acepta. Si el resultado deja una cuestión sin resolver, indique la acción adicional y el alcance que sigue dependiendo de ella.

6. Relacione el plano con los materiales y muestras aprobados

Enumere las referencias de materiales y acabados en el plano para poder relacionar el conjunto visible con sus muestras aprobadas. Identifique los elementos de cristal o vidrio, acabado metálico, aspecto superficial y cualquier difusor o componente decorativo que afecte al diseño. Adjunte la referencia de muestra y su registro de aprobación a la entrada de la luminaria correspondiente.

La definición de metamerismo de NIST explica que las diferencias espectrales pueden hacerse visibles bajo distintas condiciones de iluminación. Definición de metamerismo de NIST

Al revisar materiales, registre las condiciones de iluminación y observación empleadas para aprobarlos. Si varios materiales deben funcionar juntos, permita al equipo de diseño observar esa combinación en condiciones pertinentes. Una descripción de acabado representada digitalmente, una fotografía y una muestra física tienen funciones distintas, por lo que debe nombrarse la referencia que se aprueba.

Pregunte cómo se identifica la muestra seleccionada durante la fabricación y la inspección final. Si el equipo de diseño cambia un acabado o material, actualice la referencia al plano y compruebe las piezas o conjuntos afectados. Registre una decisión propia para cada sustitución propuesta por el proveedor, de modo que producción pueda determinar qué especificación aplica.

7. Revise el montaje, los accesos y la información de entrega

Compruebe cómo llega la luminaria a su posición definitiva, cómo se identifican sus módulos y cómo se accede a las piezas mantenibles tras la instalación. Solicite la secuencia de ensamblaje propuesta, la información pertinente de manipulación, detalles de conexión etiquetados e instrucciones disponibles para el instalador. Coordine estos datos con los accesos reales del sitio y el plan de instalación.

La orientación de puesta en servicio de WBDG incluye expedientes presentados, planos conforme a obra, información de operación y mantenimiento y registros de resolución de cuestiones en el proceso de documentación de sistemas. Orientación de WBDG sobre documentos de puesta en servicio

Utilice ese enfoque documental para decidir qué registros de luminarias recibirá el hotel. Acuerde la revisión final del plano, identificación de componentes, referencias de materiales aprobados, instrucciones de mantenimiento y registros pertinentes de inspección o comprobación funcional. Asigne quién reúne el expediente y quién lo acepta en nombre del propietario.

Revise instalaciones relevantes al hablar del montaje y del alcance de apoyo propuestos. El portafolio de proyectos de Kinglong ofrece un punto de partida para conversar sobre referencias. Solicite información apropiada para el tamaño de la luminaria, el destino y las necesidades de servicio examinadas.

Copie este registro de revisión de planos de taller

Use una fila por cada cuestión que necesite respuesta. Añada encima de la tabla la referencia de luminaria, espacio, número de plano, revisión, fecha de revisión y nombres de los revisores. Mantenga visible la pregunta original al registrar la respuesta del proveedor e identifique después la documentación revisada utilizada para cerrarla.

Utilice los términos de revisión acordados en el proyecto en los expedientes formales. Defina el significado de cada estado en el registro de trabajo. «Respuesta recibida» indica que ha llegado información. El cierre registra la decisión del revisor y la documentación empleada. Si un comentario afecta a fabricación o instalación, identifique esa dependencia en la nota de autorización.

Ejemplo ficticio de revisión con una interfaz de techo pendiente

En este ejemplo ficticio, la luminaria L-07 se destina al vestíbulo de un hotel. El encargo de diseño pide una altura total de suspensión de 3.200 mm. La revisión B del plano indica un cuerpo de 1.200 mm y una longitud de suspensión de 3.200 mm. El revisor registra que la cadena de cotas deja poco clara la posición inferior prevista.

El mismo plano muestra una conexión del florón, pero omite el peso propuesto. El detalle del soporte del techo sigue en coordinación. El equipo abre dos cuestiones separadas porque una corresponde a la geometría de la luminaria y la otra a la interfaz con el edificio.

La dimensión revisada cierra SD-01 cuando el diseñador la comprueba contra la sección del vestíbulo. Recibir el peso hace avanzar SD-02, pero el equipo todavía necesita la respuesta del lado del edificio. El registro de autorización identifica el trabajo que depende de ella. Estas dimensiones ilustran el método de revisión y no prescriben criterios de separación ni carga.

Envíe una pregunta coordinada al fabricante

Kinglong Lighting fabrica iluminación decorativa para proyectos internacionales y apoya el desarrollo de luminarias a medida. Para una conversación sobre fabricación de iluminación hotelera, envíe el plano vigente, cuadro de luminarias, comentarios de revisión marcados y destino del proyecto. Identifique los datos ya acordados y las preguntas que requieren respuesta del fabricante.

Preguntas frecuentes

¿Quién debe revisar el plano de taller de un candelabro a medida para hotel?

La revisión debe incluir a los responsables de la intención de diseño, la fabricación de la luminaria y las interfaces del edificio afectadas. El interiorista o diseñador de iluminación comprueba apariencia y ubicación. El fabricante responde las preguntas constructivas. Los revisores de estructura, electricidad, controles e instalación atienden sus interfaces asignadas. El equipo debe acordar quién registra los comentarios y quién puede autorizar el trabajo afectado.

¿Puede avanzar una parte del paquete de candelabros con un comentario abierto?

Una autorización parcial depende de la autoridad acordada por el equipo y de separar claramente los trabajos afectados. Registre la cuestión abierta, el trabajo que depende de ella y el alcance que se propone continuar. Pida al fabricante que identifique dependencias entre componentes antes de decidir. Una nota de aceptación general puede ocultarlas, por lo que el registro de autorización debe definir su alcance real.

¿Qué debe hacerse si cambia un controlador o material después de la revisión?

Registre el cambio propuesto bajo la referencia de luminaria e identifique las decisiones previas que afecta. Solicite datos técnicos, planos o muestras revisados según corresponda. El revisor responsable debe comprobar la configuración modificada y actualizar su aprobación. Conserve la revisión anterior para rastrear por qué cambió la decisión y qué especificación debe seguir fabricación.
