Toleranzketten bei maßgefertigten Leuchten: Wenn Gestaltungsdetails zu Einbauproblemen werden

Eine maßgefertigte Leuchte kann die Zeichnungsmaße einhalten und trotzdem zu wenig Abstand zur fertigen Decke lassen. Prüfen Sie deshalb die gesamte Einbauschnittstelle: die kleinste Öffnung, die größte fertige Außenkontur der Leuchte, die relative Mittenlage und die tatsächlich nutzbare Verstellung. Vergleichen Sie den daraus ermittelten Mindestfreiraum mit dem, was das Projekt für Montage, Erscheinungsbild und Zugang benötigt. Das Arbeitsblatt und die Beispielrechnung helfen Designern, diese Angaben mit Hersteller und Baustellenteam abzustimmen. Sie geben weder allgemeingültige Leuchtentoleranzen vor noch ersetzen sie die Tragwerks- und Elektroplanung.

Eine Leuchte kann ihre Toleranzen einhalten und dennoch nicht passen

Der Abstand gehört zur Schnittstelle, nicht zu einem einzelnen Bauteil. Öffnungsmaß, Leuchtenmaß und Mittenlage können jeweils innerhalb ihrer vereinbarten Grenzen liegen, während ihr gemeinsamer Einfluss auf einer Seite zu wenig Platz lässt. Eine Toleranzkette beschreibt die kombinierte Wirkung von Maßabweichungen auf eine Beziehung, beispielsweise den Freiraum zwischen einer fertigen Leuchtenbaugruppe und der umgebenden Öffnung. Prüfen Sie diese Beziehung, bevor Sie maßhaltige Einzelteile als Nachweis der Einbaubarkeit ansehen.

Nennmaße beschreiben die beabsichtigte Geometrie. Toleranzen beschreiben die zulässigen Abweichungen davon. Eine Zeichnung mit scheinbar großzügigem Abstand kann deshalb lediglich den zentrierten Zustand bei Nennmaßen zeigen. Das Einbauproblem entsteht, wenn eine kleinere Öffnung auf eine größere Leuchte trifft und sich die Aufhängungsposition zu einer Kante hin verschiebt.

Beginnen Sie mit der Funktion des Abstands. Eine sichtbare Schattenfuge, Platz zum Einsetzen eines Baldachins und Zugang zum Herausnehmen eines Glaselements sind unterschiedliche Anforderungen. Notieren Sie das maßgebende Projektkriterium neben dem Maß, statt jeden positiven Freiraum für ausreichend zu halten. Zur Vorbereitung weiterer Angaben bieten die Ressourcen zur Leuchtenspezifikation ergänzende Hinweise.

Die praktische Frage lautet nicht, ob jedes Maß enger toleriert werden sollte. Entscheidend ist, welches Maß oder welche Lage die kritische Beziehung bestimmt. Eine engere Toleranz an einem unabhängigen Rahmendetail korrigiert keine Deckenöffnung, die an der falschen Stelle ausgeführt wurde.

• Definieren Sie die fertige Öffnung, die fertige Außenkontur der Leuchte und den gemeinsamen Lagebezug.
• Berechnen Sie den kleinsten seitlichen Abstand aus den Maßgrenzen und dem relativen Mittenversatz, ohne bereits berücksichtigte Abweichungen doppelt anzusetzen.
• Vergleichen Sie diesen Abstand mit der funktionalen Projektanforderung und überprüfen Sie anschließend jede freigegebene Korrektur.

Den fertigen Bezug festlegen, bevor Toleranzen verteilt werden

Vereinbaren Sie die fertige Öffnung und einen gemeinsamen Bezug, bevor Sie Maße vergleichen. Ein Bezug ist eine vereinbarte Referenz, von der aus ein Maß oder eine Lage gemessen wird. Bei einer Leuchtenschnittstelle muss das Team zwischen Öffnungsbreite, äußerer Leuchtenkontur und der Lage ihrer Mittelpunkte unterscheiden. Alle drei Angaben können auf getrennten Zeichnungen richtig sein und trotzdem nicht zusammenpassen, wenn die Zeichnungen unterschiedliche Bezüge verwenden.

Eine eindeutige Zeichnungssprache hilft, diese Mehrdeutigkeit zu beseitigen. ASME Y14.5 beschreibt Konventionen für die Angabe und Auslegung geometrischer Bemaßung und Tolerierung auf Zeichnungen und Modellen. Der veröffentlichte Geltungsbereich liefert keine fertige Toleranz für Ihren Kronleuchter oder Ihre Decke. Die geeigneten Vorgaben hängen weiterhin von der zu entwerfenden Schnittstelle ab.

Klären Sie, ob sich das Baustellenmaß auf den tragenden Beton, eine unfertige Aussparung, die fertige Deckenfläche oder die abschließende Zierblende bezieht. Ein Maß bis zu einer unfertigen Kante lässt sich nicht einfach anstelle der lichten fertigen Öffnung verwenden. Das Baustellenteam sollte außerdem angeben, welcher Bezug nach dem Ausbau erhalten bleibt und während der Montage noch zugänglich ist.

Benennen Sie vertikale und horizontale Bezüge ausdrücklich. Erfassen Sie die fertige Deckenhöhe für die installierte Abhängung, die fertige Fußbodenhöhe für den tiefsten Punkt und den vereinbarten Lagebezug für die Aufhängungskoordinaten. Folgt die Leuchte einer geneigten oder gekrümmten Decke, fordern Sie die maßgebenden Schnitte an, statt die gesamte Schnittstelle auf eine Breite und eine Höhe zu reduzieren.

Die Abweichungen durch die Leuchtenbaugruppe verfolgen

Verfolgen Sie die tatsächliche Maßkette vom Baustellenbezug über die Befestigungsbaugruppe bis zum äußersten Leuchtenbauteil. Berücksichtigen Sie jeden Beitrag einmal. Enthält die angegebene Gesamtaußenkontur bereits Rahmen, Glas und Oberfläche, würde das erneute Addieren ihrer vollständigen Toleranzen die Abweichung doppelt erfassen. Ist nur der unbehandelte Rahmen angegeben, müssen die darin noch nicht enthaltenen Beiträge weiterhin bewertet werden.

Der Entwicklungsprozess für Sonderleuchten von Kinglong Lighting beschreibt die Prüfung von Zeichnungen, Modellierung und Musterfreigabe. Klären Sie in dieser Entwicklungsbesprechung, welche Maße Einzelbauteile und welche das zusammengebaute Produkt beschreiben. Ein Gestaltungsmuster und eine bemaßte Baugruppe beantworten unterschiedliche Fragen. Fordern Sie die Schnittstellennachweise an, die Ihre Deckenabstimmung benötigt.

Baldachin, Rahmen und Glas: die äußerste Kontur festlegen

Prüfen Sie fertigen Baldachin, Rahmen und Glas im zusammengebauten Zustand. Die maßgebende Breite kann von einer Glaskante, einem vorstehenden Befestigungsteil oder einem Zierelement statt vom Metallrahmen bestimmt werden. Unterscheiden Sie beim Baldachin das verdeckte Teil, das in eine Öffnung eintritt, vom sichtbaren Teil, das sie abdecken soll. Der eine Bereich kann ausreichend überdecken, während dem anderen der nötige Einsetzfreiraum fehlt.

Benennen Sie den Messzustand. Ein Maß vor Beschichtung oder Zusammenbau ist nicht automatisch das Fertigmaß. Fragen Sie, wie Glassitz, Verbindungsspiel und Schichtaufbau in der angegebenen Außenkontur berücksichtigt sind. Prüfen Sie bei wiederholten Elementen die maßgebende Ausrichtung und Einbauposition, statt die gerade am leichtesten zugängliche Fläche zu messen.

Bei knappen Reserven sind auch die Messbedingungen relevant. Die Hinweise zur Längenmesstechnik des NIST erläutern Temperatureinflüsse und Korrekturen der Wärmeausdehnung. Dokumentieren Sie die Bedingungen, soweit sie den Vergleich beeinflussen. Diese messtechnischen Hinweise verlangen nicht, jede Baustelle auf einer Labortemperatur zu halten. Bewegungen unter Betriebstemperatur benötigen, sofern relevant, eine eigene technische Bewertung.

Aufhängung und Decke: Höhe und Lage getrennt betrachten

Die gesamte installierte Abhängung hängt von Aufhängung, Befestigungsanordnung und tiefstem Zierelement ab, gemessen vom festgelegten Bezug an der fertigen Decke. Prüfen Sie diese vertikale Kette getrennt von der seitlichen Positionierung. Eine Seillängenverstellung kann die Höhe korrigieren, verschiebt aber nicht zwangsläufig den Baldachin oder den Leuchtenmittelpunkt von einer Öffnungskante weg.

Listen Sie auf, was jede Verstellung tatsächlich bewirken kann: Abhängung ändern, Rahmen nivellieren, einen Aufhängungspunkt versetzen oder eine Verbindung ausgleichen. Geben Sie den nutzbaren Bereich im eingebauten Zustand an. Ein sichtbares Langloch belegt keinen nutzbaren Verstellweg, wenn Befestigungsteil, Blende oder eingeschränkter Zugang die vorgesehene Position verhindern.

Mehrere Aufhängungspunkte bringen ein weiteres Thema mit sich: unterschiedliche Höhen können eine ansonsten richtig dimensionierte Baugruppe kippen. Dadurch verändert sich die Außenkontur gegenüber der Öffnung. Prüfen Sie diese Geometrie mit Hersteller und Projektingenieur, statt die Neigung als weiteren richtungslosen Breitenzuschlag zu behandeln. Tragende Befestigung, Heben und sicheres elektrisches Freischalten bleiben gesonderte Montageverantwortlichkeiten.

Den kleinsten Abstand berechnen, nicht den Nennabstand

Eine Abstandsberechnung benötigt festgelegte Messendpunkte und eine Richtung. Die Anleitung zur Toleranzkettenanalyse von Autodesk beginnt mit der Auswahl der den Abstand bestimmenden Geometrieelemente und der Festlegung der Kettenrichtung. In der folgenden eindimensionalen Berechnung sind die Endpunkte parallele Öffnungs- und Leuchtenkanten. Das Modell berücksichtigt zusätzlich einen begrenzten relativen Mittenversatz.

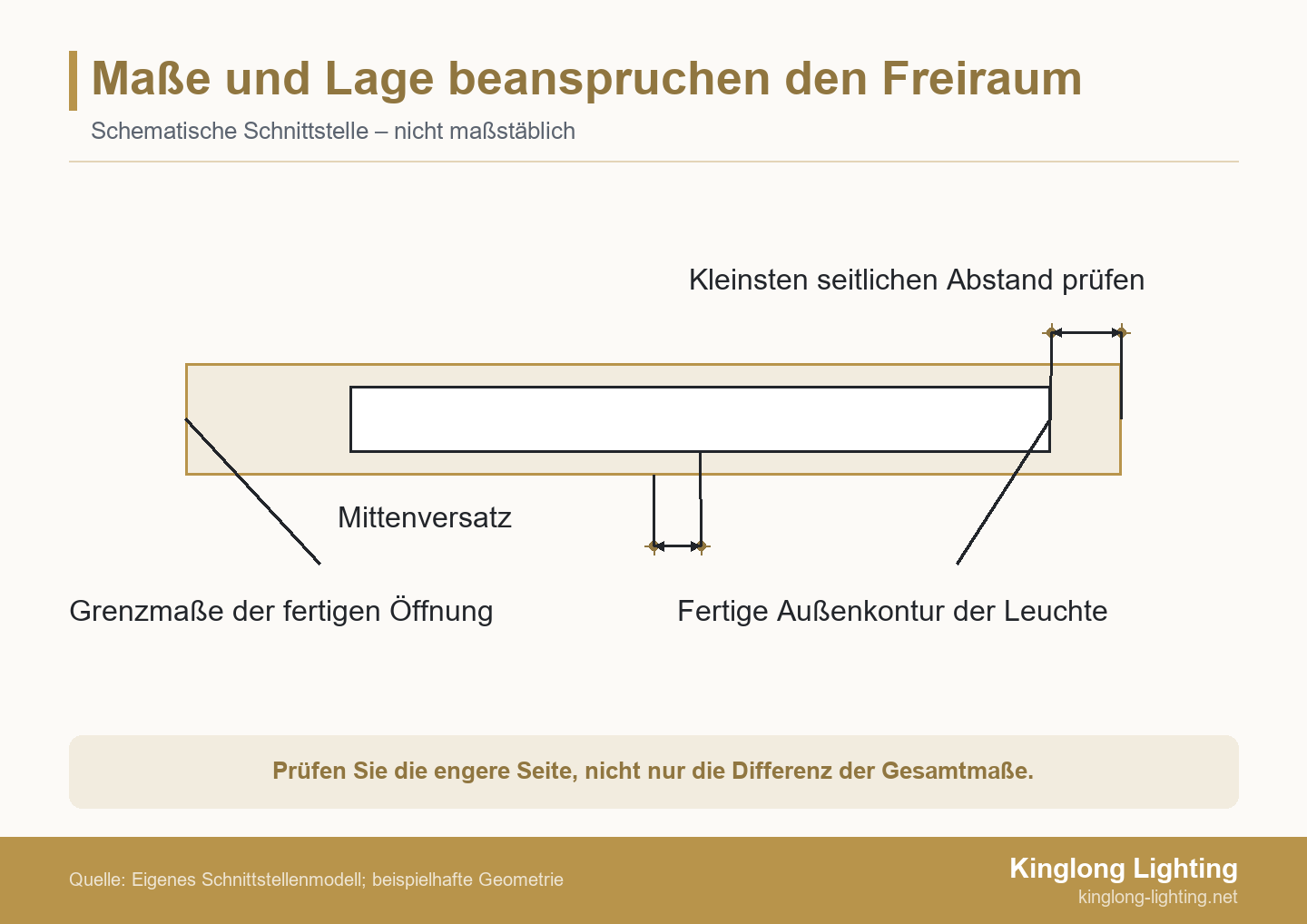

Betrachten Sie diese beispielhafte Schnittstelle, nicht eine Kinglong-Fertigungsspezifikation. Die fertige Öffnung ist 610 ±3 mm breit, die fertige Leuchtenaußenkontur 590 ±2 mm; der relative Mittenversatz kann in beiden Richtungen bis zu 4 mm betragen. Das Projektteam wählt für dieses Beispiel einen Mindestabstand von 5 mm auf jeder Seite. Alle Werte sind hypothetisch. Die Leuchte wird als parallel zur Öffnung angenommen; andere relevante Einflüsse sind bereits durch die angegebenen Grenzen im Endzustand erfasst oder separat bewertet.

Der zentrierte Nennabstand beträgt (610 − 590) ÷ 2 = 10 mm je Seite. Das ist nicht der maßgebende Einbaugrenzzustand.

Für dieses Modell paralleler Außenkonturen beträgt der Mindestabstand (A_min − B_max) ÷ 2 − e_max. Mit den Grenzwerten ergibt sich (607 − 592) ÷ 2 − 4 = 3,5 mm. Die modellierte Schnittstelle unterschreitet das beispielhafte 5-mm-Kriterium um 1,5 mm, obwohl jede Eingangsgröße innerhalb ihrer eigenen angegebenen Grenze bleibt.

Die Division durch zwei wandelt die Differenz der Gesamtbreiten in einen zentrierten seitlichen Abstand um. Der Mittenversatz wird anschließend vollständig von der engeren Seite abgezogen. Ziehen Sie ihn weder von beiden Gesamtbreiten ab noch teilen Sie ihn durch zwei. Diese Rechnung ist eine konservative Grenzwertprüfung innerhalb des beschriebenen Modells, keine Ausfallwahrscheinlichkeit und keine Garantie, dass jede gefertigte Baugruppe eingebaut werden kann.

Angenommen, der Designer gibt eine Änderung der Öffnung auf 620 ±3 mm frei, während die anderen Eingangsgrößen unverändert bleiben. Der neue Mindestabstand beträgt dann (617 − 592) ÷ 2 − 4 = 8,5 mm. Damit ist der modellierte Abstandsmangel behoben. Das Team würde dennoch fertige Öffnung und zusammengebaute Außenkontur anhand der überarbeiteten Zeichnung überprüfen und bestätigen, dass die größere Öffnung die vorgesehene Blende, das Erscheinungsbild und den Montagezugang erhält.

Wann die Analyse des ungünstigsten Falls hilfreicher ist als RSS

Bei einer einmaligen Leuchtenschnittstelle mit unklaren Baustellenabweichungen ist eine ausdrückliche Prüfung der ungünstigsten Grenzwerte oft hilfreicher als ein attraktiv wirkendes statistisches Ergebnis. Sie zeigt, ob die Geometrie innerhalb der vereinbarten Grenzen scheitern kann. Eine Aussage darüber, wie häufig bestimmte Kombinationen auftreten, ist dafür nicht nötig.

Visuelle Referenzen erfüllen einen anderen Zweck. Die veröffentlichten dekorativen Beleuchtungsprojekte können dem Team helfen, Form und architektonischen Kontext zu besprechen. Ein Projektbild legt jedoch nicht die Toleranzkette offen, die für einen neuen Einbau benötigt wird.

Die Analysedokumentation von Autodesk unterscheidet gleichzeitig auftretende Extremgrenzen in der Analyse des ungünstigsten Falls von den statistischen Annahmen der Wurzel-aus-der-Quadratsumme-Methode, kurz RSS. Die Verfahren beantworten unterschiedliche Fragen. RSS ist kein Mittel, um einen bekannten Baustellenversatz zu beseitigen oder anzunehmen, dass unabhängige Beiträge einander aufheben.

Eine statistische Analyse kann sinnvoll sein, wenn Fertigungsverteilungen, Abhängigkeiten und das gewählte Qualitätsziel verstanden sind. Eine Prüfung dekorativer Beleuchtung kann dagegen Werksmaße mit einer einzelnen baulich hergestellten Öffnung, Montagepositionierung und von Hand zusammengesetzten Materialien verbinden. Ohne ein begründetes Modell dieser Eingangsgrößen kann eine berechnete Wahrscheinlichkeit präziser wirken, als ihre Nachweise rechtfertigen.

Halten Sie den geometrischen Geltungsbereich ebenso klar. Das Beispiel prüft eine Richtung bei parallelen Begrenzungen. Eine unregelmäßige Öffnung, eine geneigte Baugruppe oder ein eingeschränkter Einsetzweg können eine umfassendere Geometrieprüfung erfordern. Ein positiver seitlicher Abstand belegt weder Befestigungszugang noch Wartungsraum, Tragfähigkeit oder elektrische Eignung.

Ein Arbeitsblatt für die Toleranzkettenprüfung im Entwurf

Erfassen Sie mit dem Arbeitsblatt die Grenzen im Endzustand, Messrichtung, Nachweise und nutzbare Verstellung für eine definierte Schnittstelle. Das Werk ergänzt die Produktangaben; das Baustellenteam ergänzt Angaben zur ausgeführten Öffnung und ihrer Lage. Beginnen Sie mit einem Zeichnungsstand und einem gemeinsamen Bezug, damit eine spätere Messung das Modell nicht unbemerkt verändert.

Übernehmen Sie diese Kopffelder in die Prüfung: Schnittstellenbezeichnung; Zeichnungsstand; Messrichtung; gemeinsamer Bezug; Definition des fertigen Zustands; funktionaler Mindestabstand; Prüfender und Datum. Füllen Sie die Zeilen mit tatsächlichen Projektwerten aus, nicht mit den obigen Beispielzahlen.

Eine unbekannte Grenze ist eine offene Eingangsgröße, nicht eine Abweichung von null. Weisen Sie die fehlende Messung oder Bestätigung zu, bevor Sie mit dieser Zeile die Fertigung begründen.

Messunsicherheit ist von zulässiger Produktabweichung zu unterscheiden. Die Unsicherheitshinweise des NIST nennen unter anderem Messgerätespezifikationen und Kalibrierberichte als Informationen für eine Bewertung. Eine eng festgelegte Grenze macht eine grobe Messung nicht schlüssig. Vereinbaren Sie, wie Messunsicherheit bei einer Abnahmeentscheidung nahe dieser Grenze behandelt wird.

Zeigt das Arbeitsblatt, dass Baldachin, Außenkontur oder Öffnung geändert werden müssen, vergleichen Sie neben dem Preis auch die Folgen für Erscheinungsbild und Montage. Der Leitfaden zur Wertanalyse für dekorative Beleuchtung bietet einen ergänzenden Ansatz für die Prüfung solcher Alternativen.

Die knappe Schnittstelle vor der Fertigung klären

Korrigieren Sie den Beitrag, der den fehlenden Freiraum beansprucht, und prüfen Sie anschließend die geänderte Schnittstelle erneut. Zu den Möglichkeiten gehören eine andere Öffnung, eine kleinere fertige Außenkontur, bessere Lagekontrolle oder eine zugängliche Verstellung. Die scheinbar kleinste Änderung ist nicht zwangsläufig die am wenigsten störende: Ein geringerer Glasüberstand kann die Leuchtenkomposition verändern, während eine größere Aussparung die Blendenüberdeckung beeinflussen kann.

Fragen Sie den Hersteller, welche Produktmaße sich realistisch beherrschen lassen und wie sie gemessen werden. Fragen Sie den Auftragnehmer, welche Fertigmaße und Positionen auf der Baustelle erreicht werden können. Eine engere Zahl auf der Zeichnung ist erst dann praktisch wertvoll, wenn das verantwortliche Team sie herstellen und überprüfen kann.

Prüfen Sie anschließend die vorgeschlagene Korrektur im eingebauten Zustand. Bleibt die Verstellung nutzbar, nachdem der Baldachin montiert ist? Lässt sich die Verbindung sichern, ohne die Leuchte zu verschieben? Hat der Monteur Zugang zum maßgebenden Befestigungsteil? Verändert der Vorschlag die Aufhängungsgeometrie oder Tragkonstruktion, geben Sie die Änderung an den verantwortlichen Ingenieur weiter, statt zusätzliche Beweglichkeit automatisch als akzeptabel anzusehen.

Bei der beispielhaften Korrektur durch eine größere Öffnung würde die Überprüfung gemessene fertige Öffnung und Leuchtenaußenkontur mit den überarbeiteten Grenzen vergleichen und die relative Mittenlage bestätigen. Eine Zusammenbauprüfung sollte außerdem den maßgebenden Zugang und die Reihenfolge erproben. Ein erfolgreicher Versuch kann die Bedingungen dieses Versuchs bestätigen, belegt aber nicht, dass jede zulässige Maßkombination erfasst wurde.

Senden Sie Kinglong Lighting die bemaßte Schnittstellenzeichnung, Referenzen der fertigen Öffnung, das ausgefüllte Arbeitsblatt, zu erhaltende Gestaltungsmerkmale und offene Baustellenannahmen. Fragen Sie, was die Zeichnungsprüfung abdecken kann, und bitten Sie um Klärung offener Eingangsgrößen sowie vorgeschlagener Maßänderungen. Benennen Sie, wer die endgültigen Baustellenmaße bestätigt. So wird die Entwicklungsbesprechung konkret, ohne eine Lieferantenantwort mit der Einbaufreigabe des Projekts gleichzusetzen. Nutzen Sie diese Angaben, um die Schnittstelle der Sonderleuchte zu besprechen.
