Cumul des tolérances des luminaires sur mesure : quand les détails du dessin deviennent des problèmes de pose

Un luminaire sur mesure peut respecter les dimensions de son plan tout en laissant trop peu de jeu au niveau du plafond fini. Pour éviter ce décalage, examinez l’interface complète en situation de pose : la plus petite ouverture, le plus grand encombrement fini du luminaire, la position relative des centres et les réglages réellement utilisables. Comparez le jeu minimal obtenu aux besoins du projet pour l’assemblage, l’aspect et l’accès. La fiche de travail et le calcul illustratif ci-dessous aident les designers à coordonner ces données avec le fabricant et l’équipe de chantier. Ils ne prescrivent ni tolérances universelles pour les luminaires ni solution de remplacement aux études structurelles et électriques.

Un luminaire peut respecter ses tolérances sans pouvoir être posé

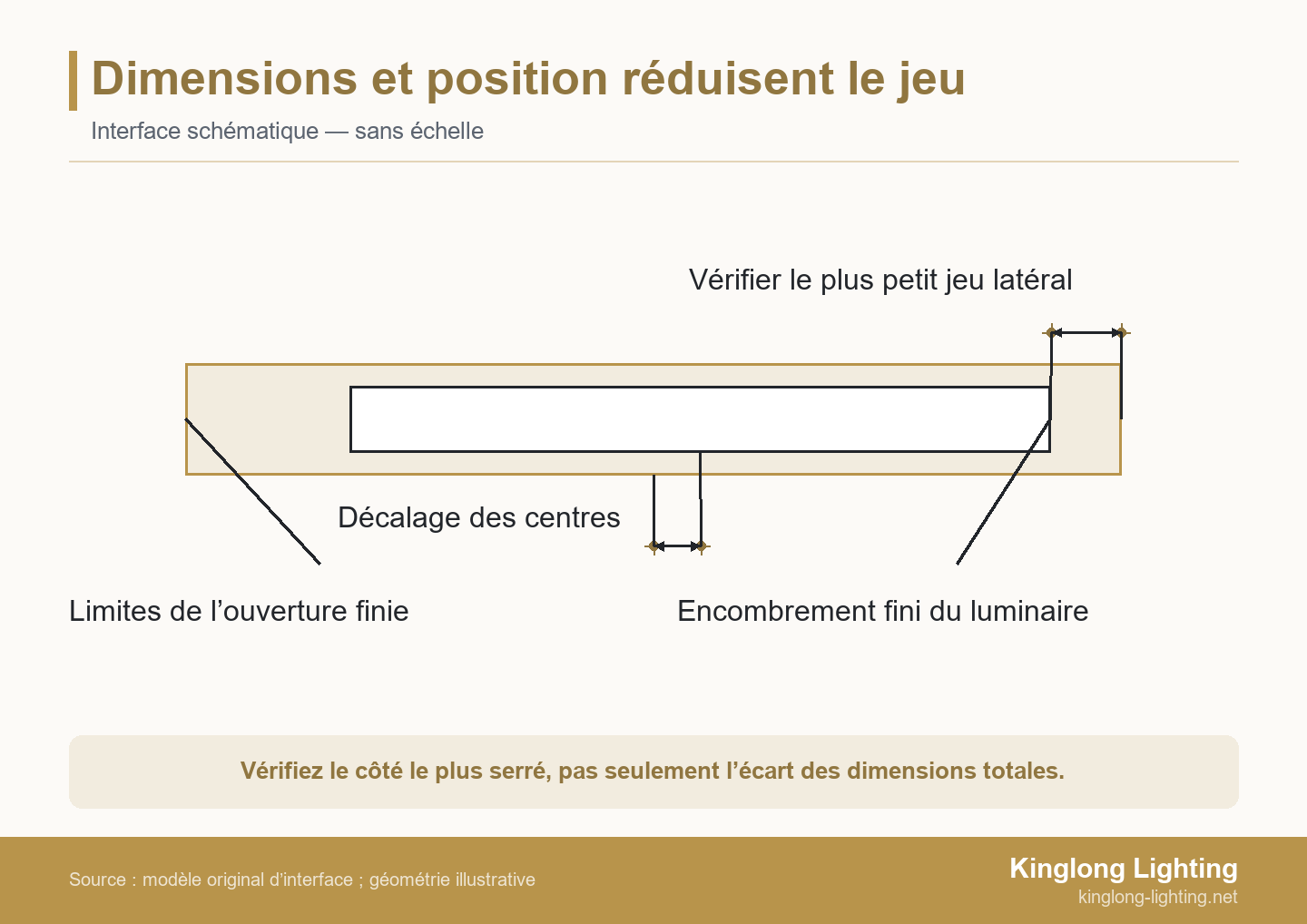

Le jeu appartient à une interface, pas à un seul de ses composants. Les dimensions de l’ouverture et du luminaire ainsi que la position des centres peuvent chacune rester dans leurs limites convenues, alors que leur effet combiné laisse un espace insuffisant d’un côté. Le cumul des tolérances est l’effet combiné des variations dimensionnelles sur une relation, par exemple le jeu entre un ensemble d’éclairage fini et l’ouverture qui l’entoure. Vérifiez cette relation avant de considérer la conformité des pièces individuelles comme une preuve de leur compatibilité une fois posées.

Les cotes nominales décrivent la géométrie prévue. Les tolérances décrivent les écarts autorisés par rapport à celle-ci. Un plan montrant un jeu apparemment généreux peut donc ne représenter que la configuration centrée aux cotes nominales. Le problème de pose apparaît lorsqu’une ouverture plus petite rencontre un luminaire plus grand et que la position de la suspension se déplace vers un bord.

Commencez par la fonction du jeu. Un joint creux visible, l’espace nécessaire à la mise en place d’un pavillon et l’accès permettant de retirer un élément en verre répondent à des besoins différents. Inscrivez le critère pertinent du projet à côté de la cote, au lieu de supposer que tout jeu positif suffit. Pour préparer les autres données, les ressources sur la spécification des luminaires apportent des conseils complémentaires.

La question pratique n’est pas de savoir s’il faut resserrer toutes les tolérances. Il faut identifier la dimension ou la position qui détermine la relation limitante. Resserrer la tolérance d’un détail de cadre sans rapport avec elle ne corrige pas une ouverture de plafond réalisée au mauvais endroit.

• Définissez l’ouverture finie, l’encombrement fini du luminaire et la référence de position commune.
• Calculez le plus petit jeu latéral à partir des limites dimensionnelles et du décalage relatif des centres, sans compter deux fois les variations déjà incluses.
• Comparez ce jeu au besoin fonctionnel du projet, puis vérifiez toute correction approuvée.

Définir la référence finie avant de répartir les tolérances

Convenez de l’ouverture finie et d’une référence commune avant de comparer les cotes. Une référence est un repère convenu à partir duquel une dimension ou une position est mesurée. Pour une interface de luminaire, l’équipe doit distinguer la largeur de l’ouverture, l’encombrement extérieur du luminaire et la position de leurs centres. Ces trois données peuvent être correctes sur des plans séparés tout en étant incompatibles si les plans utilisent des références différentes.

Un langage de dessin formalisé aide à lever cette ambiguïté. ASME Y14.5 fournit des conventions pour indiquer et interpréter la cotation et le tolérancement géométriques sur les plans et les modèles. Son domaine d’application publié ne donne pas une tolérance prête à l’emploi pour votre lustre ou votre plafond. Les contrôles appropriés dépendent toujours de l’interface à concevoir.

Identifiez si la cote de chantier se rapporte au béton structurel, à une réservation non finie, à la face du plafond fini ou à l’habillage décoratif définitif. Une cote prise sur un bord non fini ne peut pas simplement remplacer celle du passage libre de l’ouverture finie. L’équipe de chantier devrait aussi préciser quelle référence subsiste après les finitions et reste accessible pendant la pose.

Explicitez les références verticales et horizontales. Indiquez le niveau du plafond fini pour la retombée une fois posée, le niveau du sol fini pour le point le plus bas et la référence de position convenue pour les coordonnées de suspension. Si le luminaire suit un plafond incliné ou courbe, demandez les coupes pertinentes plutôt que de réduire l’interface entière à une largeur et une hauteur.

Suivre les variations à travers l’ensemble d’éclairage

Suivez la chaîne de cotes réelle depuis la référence du chantier, à travers l’ensemble de fixation, jusqu’au composant le plus extérieur du luminaire. Comptez chaque contribution une seule fois. Si l’encombrement global spécifié comprend déjà le cadre, le verre et la finition, ajouter à nouveau leurs tolérances complètes compterait la variation deux fois. Si seul le cadre brut est spécifié, les contributions omises doivent encore être évaluées.

Le processus de développement sur mesure de Kinglong Lighting décrit la revue des plans, la modélisation et l’approbation des échantillons. Profitez de cet échange de développement pour préciser quelles cotes décrivent des composants individuels et lesquelles décrivent le produit assemblé. Un échantillon visuel et un ensemble coté répondent à des questions différentes. Demandez les justificatifs d’interface nécessaires à la coordination de votre plafond.

Pavillon, cadre et verre : maîtriser l’encombrement extérieur

Vérifiez le pavillon, le cadre et le verre finis dans leur état assemblé. La largeur déterminante peut provenir d’un bord de verre, d’une fixation saillante ou d’un élément décoratif plutôt que du cadre métallique. Pour le pavillon, distinguez la partie cachée qui entre dans une ouverture de la partie visible destinée à la recouvrir. L’une peut avoir un recouvrement suffisant alors que l’autre manque de jeu pour être insérée.

Précisez l’étape de mesure. Une cote avant revêtement ou assemblage n’est pas automatiquement la cote finie. Demandez comment l’appui du verre, le jeu des liaisons et l’épaisseur de finition sont pris en compte dans l’encombrement annoncé. Pour des éléments répétés, vérifiez l’orientation et la position d’assemblage limitantes plutôt que de mesurer la face momentanément la plus facile à atteindre.

Les conditions de mesure comptent aussi lorsque les marges sont faibles. Les conseils du NIST en métrologie dimensionnelle expliquent les effets de la température et les corrections de dilatation thermique. Consignez les conditions lorsqu’elles influencent la comparaison. Ces conseils de métrologie ne demandent pas de maintenir chaque chantier à une température de laboratoire. Les déplacements dus à la température de fonctionnement, lorsqu’ils sont pertinents, nécessitent leur propre évaluation technique.

Suspension et plafond : distinguer hauteur et position

La retombée totale une fois posée dépend de la suspension, de la disposition des fixations et de l’élément décoratif le plus bas, mesurés depuis la référence définie au plafond fini. Examinez cette chaîne verticale séparément du positionnement latéral. Un réglage de longueur de câble peut corriger la hauteur sans forcément éloigner le pavillon ou le centre du luminaire du bord d’une ouverture.

Listez ce que chaque réglage permet réellement : modifier la retombée, mettre le cadre de niveau, déplacer un point de suspension ou compenser une liaison. Indiquez sa plage utilisable dans la configuration posée. Une fente de réglage visible ne prouve pas qu’un déplacement est utilisable si une fixation, un habillage ou une restriction d’accès empêche l’installateur d’atteindre la position prévue.

Plusieurs points de suspension créent une autre difficulté : des niveaux inégaux peuvent incliner un ensemble pourtant correctement dimensionné. Son encombrement change alors par rapport à l’ouverture. Examinez cette géométrie avec le fabricant et l’ingénieur du projet, au lieu de traiter l’inclinaison comme une simple marge supplémentaire de largeur sans tenir compte du sens. Le support structurel, le levage et la mise hors tension en sécurité restent des responsabilités d’installation distinctes.

Calculer le plus petit jeu, pas le jeu nominal

Un calcul de jeu nécessite des extrémités de mesure définies et une direction. Les instructions d’Autodesk pour définir une chaîne de cotes commencent par la sélection des éléments géométriques qui déterminent le jeu et l’établissement de la direction de la chaîne. Dans le calcul unidirectionnel suivant, les extrémités sont les bords parallèles de l’ouverture et du luminaire. Le modèle autorise également un décalage relatif des centres limité.

Considérez cette interface illustrative, et non une spécification de production Kinglong. L’ouverture finie mesure 610 ±3 mm de large, l’encombrement fini du luminaire 590 ±2 mm, et le décalage relatif des centres peut atteindre 4 mm dans l’un ou l’autre sens. L’équipe du projet choisit, pour cet exemple, un jeu minimal de 5 mm de chaque côté. Toutes les valeurs sont hypothétiques. Le luminaire est supposé parallèle à l’ouverture ; les autres effets pertinents sont déjà couverts par les limites indiquées à l’état final ou évalués séparément.

Le jeu nominal centré est de (610 − 590) ÷ 2 = 10 mm de chaque côté. Ce n’est pas la configuration limitante de pose.

Pour ce modèle d’encombrements parallèles, le jeu minimal est (A_min − B_max) ÷ 2 − e_max. En remplaçant par les limites, on obtient (607 − 592) ÷ 2 − 4 = 3,5 mm. L’interface modélisée manque le critère illustratif de 5 mm de 1,5 mm, alors même que chaque donnée reste dans sa propre limite indiquée.

La division par deux transforme la différence des largeurs totales en jeu latéral centré. Le décalage des centres est ensuite déduit intégralement du côté limitant. Ne le déduisez pas des deux largeurs totales et ne le divisez pas par deux. Ce calcul est une vérification conservatrice des limites dans le modèle décrit, pas une probabilité de défaillance ni une garantie que chaque ensemble fabriqué pourra être posé.

Supposons que le designer approuve une ouverture portée à 620 ±3 mm en laissant les autres données inchangées. Le nouveau jeu minimal devient (617 − 592) ÷ 2 − 4 = 8,5 mm. Cela résout le manque de jeu modélisé. L’équipe vérifierait néanmoins l’ouverture finie et l’encombrement assemblé par rapport au plan révisé, et confirmerait que l’ouverture agrandie conserve l’habillage prévu, l’aspect et l’accès pour la pose.

Quand l’analyse au pire cas est plus utile que la méthode RSS

Pour une interface d’éclairage unique dont les variations de chantier sont incertaines, une vérification explicite des limites au pire cas est souvent plus utile qu’un résultat statistique séduisant. Elle révèle si la géométrie peut ne pas convenir à l’intérieur des limites convenues. Elle n’exige pas d’affirmation sur la fréquence d’apparition de certaines combinaisons.

Les références visuelles ont un autre rôle. Les projets d’éclairage décoratif publiés peuvent aider une équipe à discuter de la forme et du contexte architectural, mais une image de projet ne révèle pas la chaîne de tolérances nécessaire à une nouvelle installation.

La documentation d’analyse d’Autodesk distingue les limites extrêmes simultanées de l’analyse au pire cas des hypothèses statistiques de la méthode de la racine de la somme des carrés, ou RSS. Ces méthodes répondent à des questions différentes. La méthode RSS ne permet pas d’effacer un décalage connu sur le chantier ni de supposer que des contributions sans relation entre elles s’annuleront.

L’analyse statistique peut être utile lorsque les distributions de fabrication, les dépendances et l’objectif de qualité choisi sont compris. Une revue d’éclairage décoratif peut au contraire combiner des cotes d’usine, une seule ouverture construite, le positionnement à la pose et des matériaux assemblés à la main. Sans modèle justifié pour ces données, une probabilité calculée peut paraître plus précise que ne le permettent les éléments disponibles.

Gardez également un périmètre géométrique clair. L’exemple vérifie une direction entre des limites parallèles. Une ouverture irrégulière, un ensemble incliné ou un passage d’insertion contraint peuvent nécessiter une revue géométrique plus complète. Un jeu latéral positif ne démontre ni l’accès aux fixations, ni l’espace de maintenance, ni l’adéquation structurelle ou électrique.

Une fiche de cumul des tolérances pour la revue de conception

Utilisez la fiche pour consigner les limites à l’état final, la direction de mesure, les justificatifs et le réglage utilisable d’une interface définie. L’usine complète les données du produit ; l’équipe de chantier complète celles de l’ouverture construite et de son emplacement. Commencez par une révision de plan et une référence commune afin qu’une mesure ultérieure ne modifie pas discrètement le modèle.

Recopiez ces champs d’en-tête dans la revue : nom de l’interface ; révision du plan ; direction de mesure ; référence commune ; définition de l’état fini ; jeu minimal fonctionnel ; personne chargée de la revue et date. Complétez les lignes avec les valeurs réelles du projet, et non avec les nombres illustratifs ci-dessus.

Une limite inconnue est une donnée à compléter, pas une variation nulle. Attribuez la mesure ou la confirmation manquante avant d’utiliser cette ligne pour justifier la fabrication.

L’incertitude de mesure est distincte de la variation autorisée du produit. Les conseils du NIST sur l’incertitude citent notamment les spécifications des instruments et les rapports d’étalonnage parmi les informations utilisées dans une évaluation. Une limite définie de façon serrée ne rend pas une mesure grossière concluante. Convenez du traitement de l’incertitude de mesure lorsque l’acceptation se décide près de cette limite.

Si la fiche révèle la nécessité de modifier le pavillon, l’encombrement ou l’ouverture, comparez les conséquences visuelles et celles de la pose en plus du prix. Le guide d’analyse de la valeur de l’éclairage décoratif propose une démarche complémentaire pour examiner ces alternatives.

Résoudre l’interface trop serrée avant la fabrication

Corrigez la contribution qui consomme le jeu manquant, puis vérifiez l’interface modifiée. Les options comprennent la modification de l’ouverture, la réduction de l’encombrement fini, une meilleure maîtrise de l’implantation ou un réglage accessible. La modification paraissant la plus petite n’est pas forcément la moins perturbatrice : réduire une saillie de verre peut changer la composition lumineuse, tandis qu’agrandir une réservation peut affecter le recouvrement par l’habillage.

Demandez au fabricant quelles dimensions du produit peuvent être maîtrisées de manière réaliste et comment elles seront mesurées. Demandez à l’entreprise de travaux quelles dimensions finies et quelles positions peuvent être réalisées sur le chantier. Inscrire une valeur plus serrée sur le plan n’a d’intérêt pratique que si l’équipe responsable peut la produire et la vérifier.

Examinez ensuite la correction proposée dans la configuration posée. Le réglage reste-t-il accessible après la mise en place du pavillon ? La liaison peut-elle être bloquée sans déplacer le luminaire ? L’installateur peut-il atteindre la fixation concernée ? Si la proposition modifie la géométrie de suspension ou le support, transmettez ce changement à l’ingénieur responsable au lieu de considérer qu’une mobilité supplémentaire est automatiquement acceptable.

Pour la correction illustrative par agrandissement de l’ouverture, la vérification comparerait l’ouverture finie et l’encombrement du luminaire mesurés aux limites révisées, et confirmerait la position relative des centres. Une vérification d’assemblage devrait aussi tester l’accès et la séquence pertinents. Un essai réussi peut confirmer les conditions de cet essai ; il ne démontre pas que toutes les combinaisons dimensionnelles autorisées ont été couvertes.

Adressez à Kinglong Lighting le plan coté de l’interface, les références de l’ouverture finie, la fiche complétée, les caractéristiques de conception à préserver et les hypothèses de chantier non résolues. Demandez ce que la revue des plans peut traiter et sollicitez une clarification des données ouvertes et des changements de cotes proposés. Identifiez qui confirmera les dimensions définitives du chantier. Cela rend l’échange de développement concret sans assimiler une réponse du fournisseur à l’approbation d’installation du projet. Utilisez ces données pour discuter de l’interface du luminaire sur mesure.

Questions sur les tolérances des luminaires sur mesure

Une tolérance générale de plan peut-elle couvrir toutes les interfaces d’éclairage ?

Non. Une tolérance générale ne s’applique que là où le plan le précise, et les interfaces de pose critiques peuvent nécessiter des contrôles convenus séparément. Confirmez quelles cotes reprennent la note générale et lesquelles ont des limites individuelles. Si la compatibilité du pavillon ou l’appui du verre détermine la pose, identifiez directement cette relation. Ne supposez pas qu’une note générale contrôle aussi l’ouverture finie ou les coordonnées de suspension de l’entreprise de travaux.

Approuver un échantillon de verre prouve-t-il que les pièces de remplacement seront compatibles ?

Non. L’approbation visuelle d’un échantillon ne démontre pas à elle seule l’interchangeabilité dimensionnelle du verre de remplacement. Consignez les dimensions d’appui, l’orientation et les limites pertinentes séparément de l’approbation de la couleur et de la texture. Précisez si les pièces de remplacement sont interchangeables ou appariées à certaines positions. Si un appariement est nécessaire, le plan de remplacement devrait conserver l’identification et les références permettant de choisir la bonne pièce.

Que faire si l’ouverture finie du plafond ne peut pas encore être mesurée ?

Maintenez l’interface à l’état provisoire et convenez de la vérification de l’ouverture définitive avant de libérer les cotes qui en dépendent. L’équipe peut développer la conception à partir de données de construction maîtrisées, à condition d’en expliciter les limites et la responsabilité. Identifiez les cotes du produit qui peuvent rester ouvertes et celles qui engageraient la fabrication. Ne transformez pas une estimation d’ouverture non finie en mesure finie confirmée.

L’usine peut-elle travailler en millimètres si le chantier utilise des pouces ?

Oui, si la revue utilise un système d’unités maîtrisé et consigne les règles de conversion et d’arrondi sur le plan commun. Conservez les cotes et unités qui font foi plutôt que de convertir à répétition des valeurs recopiées entre documents. Après conversion, vérifiez les limites aussi bien que les dimensions nominales, surtout si l’arrondi consomme un petit jeu. Tous ceux qui comparent les mesures devraient savoir quelle valeur indiquée détermine l’acceptation.
