Una luminaria a medida puede cumplir las dimensiones de su plano y, aun así, dejar una holgura insuficiente respecto al techo terminado. Para evitar ese desajuste, revise toda la interfaz instalada: el hueco más pequeño, el mayor contorno acabado de la luminaria, la posición relativa de los centros y el ajuste realmente utilizable. Compare la holgura mínima resultante con lo que el proyecto necesita para el montaje, el aspecto y el acceso. La ficha y el cálculo ilustrativo que aparecen a continuación ayudan a los diseñadores a coordinar esos datos con el fabricante y el equipo de obra; no establecen tolerancias universales para luminarias ni sustituyen el diseño estructural y eléctrico.
Una luminaria puede cumplir sus tolerancias y aun así no encajar

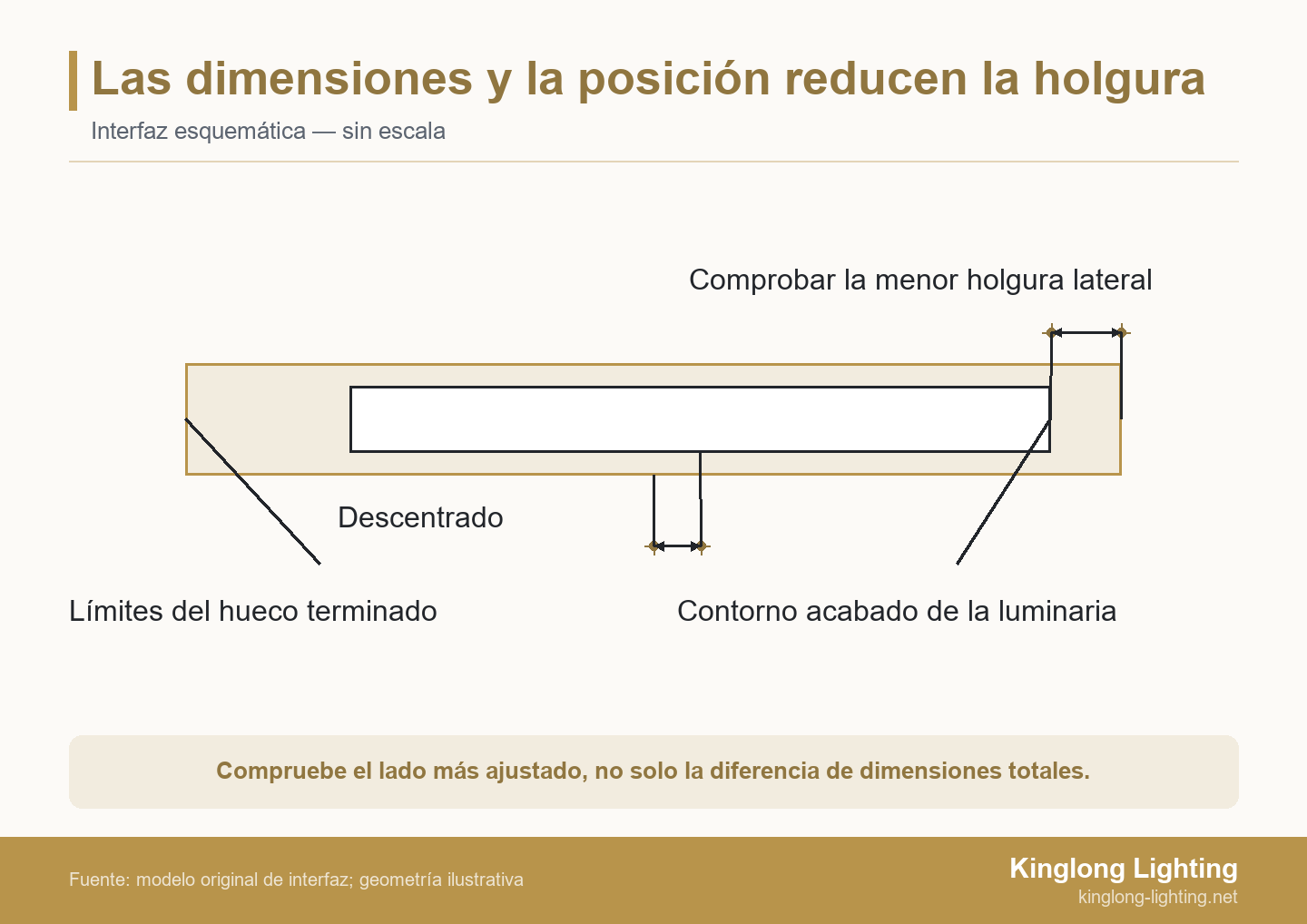

La holgura pertenece a una interfaz, no a uno solo de sus componentes. El tamaño del hueco, el de la luminaria y la posición de sus centros pueden mantenerse, cada uno, dentro de los límites acordados, mientras que su efecto combinado deja un espacio insuficiente en un lado. La acumulación de tolerancias es el efecto combinado de las variaciones dimensionales sobre una relación, como la holgura entre un conjunto de iluminación acabado y el hueco que lo rodea. Compruebe esa relación antes de considerar que unas piezas conformes por separado demuestran que el conjunto encajará instalado.
Las dimensiones nominales describen la geometría prevista. Las tolerancias describen las desviaciones permitidas respecto a ella. Por tanto, un plano que muestra una holgura aparentemente generosa puede representar únicamente la condición centrada y nominal. El problema de instalación aparece cuando un hueco más pequeño coincide con una luminaria más grande y la posición de la suspensión se desplaza hacia un borde.
Empiece por la función de la holgura. Una junta de sombra visible, el espacio necesario para colocar un florón y el acceso para retirar un elemento de vidrio responden a necesidades distintas. Anote el criterio pertinente del proyecto junto a la cota, en vez de suponer que cualquier holgura positiva es suficiente. Para preparar otros datos, los recursos sobre especificación de luminarias ofrecen orientación complementaria.
La pregunta práctica no es si habría que estrechar todas las tolerancias. Es qué dimensión o posición determina la relación limitante. Reducir la tolerancia de un detalle del bastidor que no está relacionado con ella no corrige un hueco de techo ejecutado en la ubicación equivocada.
- Defina el hueco terminado, el contorno acabado de la luminaria y la referencia común de posición.
- Calcule la menor holgura lateral utilizando los límites dimensionales y el desplazamiento relativo entre centros, sin contar dos veces las variaciones ya incluidas.
- Compare esa holgura con la necesidad funcional del proyecto y después verifique cualquier corrección aprobada.
Definir la referencia acabada antes de repartir tolerancias
Acuerde el hueco terminado y una referencia común antes de comparar dimensiones. Una referencia es un punto, superficie o sistema de referencia acordado desde el que se mide una dimensión o posición. En una interfaz de iluminación, el equipo debe distinguir la anchura del hueco, el contorno exterior de la luminaria y la posición de sus centros. Los tres datos pueden ser correctos en planos separados y, aun así, incompatibles si los planos utilizan referencias diferentes.
Un lenguaje de dibujo formalizado ayuda a eliminar esa ambigüedad. ASME Y14.5 proporciona convenciones para expresar e interpretar el dimensionamiento y las tolerancias geométricas en planos y modelos. Su alcance publicado no ofrece una tolerancia predefinida para su lámpara de araña o su techo; los controles adecuados siguen dependiendo de la interfaz que se esté diseñando.
Identifique si la dimensión de obra se refiere al hormigón estructural, a un rebaje sin terminar, a la cara del techo terminado o al remate decorativo definitivo. Una cota hasta un borde sin terminar no puede sustituir sin más la abertura libre del hueco terminado. El equipo de obra también debería indicar qué referencia se conserva tras los acabados y sigue siendo accesible durante la instalación.
Especifique claramente las referencias verticales y horizontales. Registre el nivel del techo terminado para el descuelgue instalado, el nivel del suelo terminado para el punto más bajo y la referencia de posición acordada para las coordenadas de suspensión. Si la luminaria sigue un techo inclinado o curvo, solicite las secciones pertinentes en lugar de reducir toda la interfaz a una anchura y una altura.
Seguir las variaciones a través del conjunto de iluminación
Siga la cadena dimensional real desde la referencia de obra, a través del conjunto de fijación, hasta el componente más exterior de la luminaria. Añada cada contribución una sola vez. Si el contorno global especificado ya incluye el bastidor, el vidrio y el acabado, volver a sumar sus tolerancias completas contaría la variación dos veces. Si solo se especifica el bastidor sin acabar, todavía deben evaluarse las contribuciones omitidas.
El proceso de desarrollo a medida de Kinglong Lighting describe la revisión de planos, el modelado y la aprobación de muestras. Aproveche esa conversación de desarrollo para aclarar qué dimensiones describen componentes individuales y cuáles describen el producto montado. Una muestra visual y un conjunto acotado responden a preguntas diferentes; solicite la documentación de la interfaz que necesita para coordinar el techo.
Florón, bastidor y vidrio: controlar el contorno más exterior
Compruebe el florón, el bastidor y el vidrio acabados en su estado montado. La anchura determinante puede corresponder a un borde de vidrio, una fijación saliente o un elemento decorativo, no al bastidor metálico. En un florón, distinga la parte oculta que entra en el hueco de la parte visible destinada a cubrirlo. Una puede tener suficiente solape mientras que la otra carece de la holgura necesaria para introducirse.
Identifique la fase de medición. Una dimensión anterior al recubrimiento o al montaje no es automáticamente la dimensión acabada. Pregunte cómo se incluyen en el contorno indicado el asiento del vidrio, el juego de las uniones y el espesor del acabado. En elementos repetidos, revise la orientación y posición de montaje limitantes en vez de medir la cara que resulte más fácil alcanzar en ese momento.
Las condiciones de medición también importan cuando los márgenes son estrechos. La orientación del NIST sobre metrología dimensional explica los efectos de la temperatura y las correcciones por dilatación térmica. Registre las condiciones cuando afecten a la comparación; esa orientación metrológica no exige mantener todas las obras a temperatura de laboratorio. Los movimientos debidos a la temperatura de funcionamiento, cuando sean pertinentes, necesitan su propia evaluación técnica.
Suspensión y techo: separar la altura de la posición
El descuelgue total instalado depende de la suspensión, de la disposición de montaje y del elemento decorativo más bajo, medidos desde la referencia definida del techo terminado. Revise esa cadena vertical por separado del posicionamiento lateral. Ajustar la longitud de un cable puede corregir la altura, pero no necesariamente aleja el florón o el centro de la luminaria del borde de un hueco.
Enumere lo que cada ajuste permite realmente: modificar el descuelgue, nivelar el bastidor, mover un punto de suspensión o compensar una unión. Indique su recorrido utilizable en la condición instalada. La existencia aparente de una ranura no demuestra que el desplazamiento sea utilizable si una fijación, un remate o una limitación de acceso impide al instalador alcanzar la posición prevista.
Varios puntos de suspensión introducen otro problema: unos niveles desiguales pueden inclinar un conjunto que, por lo demás, tiene las dimensiones correctas. El contorno exterior cambia entonces respecto al hueco. Revise esa geometría con el fabricante y el ingeniero del proyecto en lugar de tratar la inclinación como otra tolerancia de anchura sin tener en cuenta el sentido. El soporte estructural, la elevación y la desconexión eléctrica segura siguen siendo responsabilidades de instalación separadas.
Calcular la menor holgura, no la holgura nominal
Un cálculo de holgura necesita extremos de medición definidos y una dirección. Las instrucciones de Autodesk para definir cadenas de tolerancias empiezan seleccionando los elementos geométricos que determinan la holgura y estableciendo la dirección de la cadena. En el siguiente cálculo en una dirección, los extremos son bordes paralelos del hueco y de la luminaria; el modelo también admite un desplazamiento relativo entre centros acotado.
Considere esta interfaz ilustrativa, no una especificación de producción de Kinglong. El hueco terminado tiene una anchura de 610 ±3 mm, el contorno acabado de la luminaria una anchura de 590 ±2 mm y el desplazamiento relativo entre centros puede alcanzar 4 mm en cualquiera de los dos sentidos. El equipo del proyecto elige una holgura mínima de 5 mm a cada lado para este ejemplo. Todos los valores son hipotéticos; se supone que la luminaria es paralela al hueco y que los demás efectos pertinentes ya están cubiertos por los límites indicados para el estado final o evaluados por separado.
| Dato ilustrativo | Condición nominal | Condición limitante para la menor holgura |
|---|---|---|
| Anchura del hueco terminado, A | 610 mm | Hueco más pequeño: 607 mm |
| Anchura acabada de la luminaria, B | 590 mm | Luminaria más grande: 592 mm |
| Desplazamiento relativo entre centros, e | 0 mm cuando está centrada | Hasta 4 mm hacia cualquiera de los lados |
| Holgura mínima definida para el proyecto | 5 mm a cada lado | Criterio del ejemplo, no una regla de holgura del sector |
La holgura nominal centrada es (610 − 590) ÷ 2 = 10 mm a cada lado. Esa no es la condición limitante de instalación.
Para este modelo de contornos paralelos, la holgura mínima es (Amin − Bmax) ÷ 2 − emax. Al sustituir los límites se obtiene (607 − 592) ÷ 2 − 4 = 3,5 mm. A la interfaz modelada le faltan 1,5 mm para cumplir el criterio ilustrativo de 5 mm, aunque cada dato se mantiene dentro de su propio límite indicado.
La división por dos transforma la diferencia entre las anchuras totales en una holgura lateral centrada. Después se resta íntegramente el desplazamiento entre centros del lado limitante. No lo reste de ambas anchuras totales ni lo divida por dos. Esta operación es una comprobación conservadora de límites dentro del modelo descrito, no una probabilidad de fallo ni una garantía de que todos los conjuntos fabricados podrán instalarse.
Supongamos que el diseñador aprueba cambiar el hueco a 620 ±3 mm manteniendo los demás datos. La holgura mínima revisada pasa a ser (617 − 592) ÷ 2 − 4 = 8,5 mm. Eso resuelve la falta de holgura modelada. Aun así, el equipo verificaría el hueco terminado y el contorno montado respecto al plano revisado y confirmaría que el hueco mayor conserva el remate previsto, el aspecto y el acceso para la instalación.
Cuándo resulta más útil el caso más desfavorable que el método RSS
En una interfaz de iluminación única con variaciones de obra inciertas, una comprobación explícita de los límites del caso más desfavorable suele ser más útil que un resultado estadístico atractivo. Permite ver si la geometría puede fallar dentro de los límites acordados. No exige afirmar con qué frecuencia aparecen determinadas combinaciones.
Las referencias visuales tienen otra función. Los proyectos de iluminación decorativa publicados pueden ayudar al equipo a hablar de la forma y del contexto arquitectónico, pero una imagen de proyecto no revela la cadena de tolerancias necesaria para una instalación nueva.
La documentación de análisis de Autodesk distingue los límites extremos simultáneos del análisis del caso más desfavorable de las hipótesis estadísticas del método de la raíz de la suma de cuadrados, o RSS. Los métodos responden a preguntas diferentes. RSS no permite borrar un desplazamiento conocido en obra ni suponer que unas contribuciones sin relación entre sí se anularán.
El análisis estadístico puede ser útil cuando se conocen las distribuciones de producción, las dependencias y el objetivo de calidad elegido. En cambio, una revisión de iluminación decorativa puede combinar dimensiones de fábrica con un único hueco construido, el posicionamiento durante la instalación y materiales montados a mano. Sin un modelo justificado para esos datos, una probabilidad calculada puede parecer más precisa de lo que permiten las pruebas disponibles.
Mantenga igualmente claro el alcance geométrico. El ejemplo comprueba una dirección con límites paralelos. Un hueco irregular, un conjunto inclinado o una trayectoria de inserción restringida pueden necesitar una revisión geométrica más completa. Una holgura lateral positiva no demuestra el acceso a las fijaciones, el espacio de mantenimiento, la capacidad estructural ni la idoneidad eléctrica.
Una ficha de acumulación de tolerancias para revisar el diseño
Utilice la ficha para registrar los límites del estado final, la dirección de medición, las pruebas y el ajuste utilizable de una interfaz definida. La fábrica completa los datos del producto; el equipo de obra completa los del hueco construido y su ubicación. Empiece por una revisión de plano y una referencia común para que una medición posterior no cambie el modelo sin advertirlo.
Copie estos campos de cabecera en la revisión: nombre de la interfaz; revisión del plano; dirección de medición; referencia común; definición del estado acabado; holgura mínima funcional; revisor y fecha. Complete las filas con valores reales del proyecto, no con las cifras ilustrativas anteriores.
| Contribución | Valores que deben introducirse | Prueba y equipo responsable | Cómo se incorpora a la comprobación |
|---|---|---|---|
| Hueco terminado | Anchura nominal; límites inferior/superior; secciones pertinentes | Levantamiento del borde terminado o dato de construcción controlado; equipo de obra | Utilizar la menor anchura disponible en la dirección revisada |
| Contorno acabado de la luminaria | Límites globales; orientación del vidrio; definición del acabado y del estado montado | Plano de conjunto y pruebas dimensionales; fabricante | Utilizar el mayor contorno incluido; no volver a sumar límites de componentes ya incluidos |
| Posición relativa de los centros | Coordenadas de referencia; desplazamiento permitido en cada dirección | Disposición del hueco y las suspensiones respecto a la referencia común; datos coordinados de obra y fabricante | Restar el desplazamiento relativo limitante de la holgura lateral correspondiente |
| Suspensión y ajuste vertical | Nivel del techo terminado; descuelgue total; restricciones de nivelación e inclinación | Sección de instalación y detalle de suspensión; equipo del proyecto | Comprobar por separado los casos en que la altura o la inclinación afectan al contorno |
| Ajuste utilizable | Dirección; recorrido disponible; posición final bloqueada; acceso necesario | Detalle de unión y comprobación de montaje; fabricante e instalador | Contar solo los movimientos que puedan utilizarse y mantenerse realmente |
| Base de medición | Método; instrumento; condiciones; incertidumbre pertinente; regla de decisión para la aceptación | Registro de medición e información de calibración; equipo de medición | Determinar cómo influye en la aceptación la confianza en el límite medido |
Un límite desconocido es un dato pendiente, no una variación nula. Asigne la medición o confirmación que falta antes de utilizar esa fila para justificar la fabricación.
La incertidumbre de medida es distinta de la variación permitida del producto. La orientación del NIST sobre incertidumbre identifica, entre otros datos utilizados en una evaluación, las especificaciones de los instrumentos y los informes de calibración. Un límite especificado de forma estricta no convierte una medición poco precisa en concluyente; acuerde cómo se tratará la incertidumbre de medida al decidir la aceptación cerca de ese límite.
Si la ficha revela la necesidad de modificar el florón, el contorno o el hueco, compare las consecuencias visuales y de instalación, además del precio. La guía de ingeniería de valor para iluminación decorativa ofrece una vía complementaria para revisar esas alternativas.
Resolver la interfaz ajustada antes de fabricar
Corrija la contribución que consume la holgura que falta y vuelva a comprobar la interfaz modificada. Entre las opciones están revisar el hueco, reducir el contorno acabado, mejorar el control de posición o diseñar un ajuste accesible. El cambio aparentemente más pequeño no es necesariamente el menos perjudicial: reducir un saliente de vidrio puede alterar la composición de la iluminación, mientras que ampliar un rebaje puede afectar al solape del remate.
Pregunte al fabricante qué dimensiones del producto pueden controlarse de manera realista y cómo se medirán. Pregunte al contratista qué dimensiones acabadas y qué posiciones pueden ejecutarse en obra. Anotar una cifra más estricta en el plano no aporta valor práctico hasta que el equipo responsable pueda producirla y verificarla.
Revise después la corrección propuesta en la condición instalada. ¿Sigue disponible el ajuste una vez colocado el florón? ¿Puede fijarse la unión sin desplazar la luminaria? ¿Tendrá el instalador acceso a la fijación correspondiente? Si la propuesta modifica la geometría de suspensión o el soporte, remita el cambio al ingeniero responsable en vez de considerar automáticamente aceptable una mayor libertad de movimiento.
En la corrección ilustrativa que amplía el hueco, la verificación compararía el hueco terminado y el contorno de la luminaria medidos con los límites revisados y confirmaría la posición relativa de los centros. Una comprobación de montaje también debería ensayar el acceso y la secuencia pertinentes. Una prueba satisfactoria puede confirmar las condiciones de esa prueba; no demuestra que se hayan cubierto todas las combinaciones dimensionales permitidas.
Envíe a Kinglong Lighting el plano acotado de la interfaz, las referencias del hueco terminado, la ficha completada, los rasgos de diseño que deben preservarse y las hipótesis de obra sin resolver. Pregunte qué puede abordar la revisión de planos y solicite aclaraciones sobre los datos pendientes y los cambios dimensionales propuestos. Identifique quién confirmará las dimensiones definitivas de obra. Esto concreta la conversación de desarrollo sin suponer que una respuesta del proveedor equivale a la aprobación de instalación del proyecto. Utilice esos datos para consultar la interfaz de la luminaria a medida.
Preguntas sobre tolerancias en luminarias a medida
¿Puede una tolerancia general del plano cubrir todas las interfaces de iluminación?
No; una tolerancia general solo se aplica donde lo establece el plano, y las interfaces críticas de montaje pueden necesitar controles acordados por separado. Confirme qué dimensiones heredan la nota general y cuáles tienen límites individuales. Si el encaje del florón o el asiento del vidrio determina la instalación, identifique esa relación directamente. No suponga que una nota general también controla el hueco terminado o las coordenadas de suspensión del contratista.
¿Aprobar una muestra de vidrio demuestra que las piezas de repuesto encajarán?
No; la aprobación visual de una muestra no demuestra por sí sola la intercambiabilidad dimensional del vidrio de repuesto. Registre las dimensiones de asiento, la orientación y los límites pertinentes por separado de la aprobación del color y la textura. Aclare si las piezas de repuesto son intercambiables o están ajustadas a posiciones concretas. Cuando sea necesario emparejarlas, el plan de reposición debería conservar la identificación y las referencias necesarias para elegir la pieza correcta.
¿Qué ocurre si todavía no puede medirse el hueco terminado del techo?
Mantenga la interfaz como provisional y acuerde cómo se verificará el hueco definitivo antes de autorizar las dimensiones que dependan de él. El equipo puede desarrollar el diseño a partir de datos de construcción controlados, siempre que sus límites y responsabilidad sean explícitos. Identifique qué dimensiones del producto pueden seguir pendientes y cuáles comprometerían la fabricación. No convierta una estimación de un hueco sin terminar en una medición acabada confirmada.
¿Puede la fábrica usar milímetros si en obra se utilizan pulgadas?
Sí, si la revisión utiliza un sistema de unidades controlado y registra las reglas de conversión y redondeo en el plano compartido. Mantenga las dimensiones y unidades que rigen la aceptación en lugar de convertir reiteradamente valores copiados entre documentos. Compruebe los límites, además de los tamaños nominales, después de la conversión, sobre todo cuando el redondeo consuma una holgura pequeña. Quienes comparen mediciones deberían saber qué valor indicado determina la aceptación.
