Светильник на заказ может соответствовать размерам на чертеже, но оставлять слишком маленький зазор у готового потолка. Чтобы избежать такого несоответствия, проверьте всё сопряжение в установленном состоянии: наименьший проём, наибольший готовый наружный габарит светильника, взаимное положение центров и реально доступную регулировку. Сравните полученный минимальный зазор с потребностями проекта в сборке, внешнем виде и доступе. Рабочая таблица и условный расчёт ниже помогают дизайнерам согласовать эти данные с изготовителем и командой на объекте; они не устанавливают универсальные допуски для светильников и не заменяют расчёт конструкций и электротехническое проектирование.
Светильник может соответствовать допускам и всё равно не помещаться
Зазор относится к сопряжению, а не только к одному из его компонентов. Размер проёма, размер светильника и положение центров могут каждый оставаться в согласованных пределах, но их совместное влияние оставит недостаточно места с одной стороны. Накопление допусков в размерной цепи — это суммарное влияние размерных отклонений на определённую взаимосвязь, например на зазор между готовой осветительной сборкой и окружающим проёмом. Проверьте эту взаимосвязь, прежде чем считать соответствие отдельных деталей доказательством того, что установленная сборка подойдёт.
Номинальные размеры описывают предусмотренную геометрию. Допуски описывают разрешённые отклонения от неё. Поэтому чертёж с на вид достаточным зазором может показывать лишь центрированное положение при номинальных размерах. Проблема монтажа возникает, когда меньший проём встречается с большим светильником, а положение подвеса смещается к краю.
Начните с назначения зазора. Видимый теневой шов, пространство для установки потолочной чаши и доступ для снятия стеклянного элемента — разные потребности. Запишите соответствующий критерий проекта рядом с размером, не предполагая, что любого положительного зазора достаточно. Для подготовки других исходных данных полезны материалы по составлению спецификации светильников.
Практический вопрос не в том, нужно ли ужесточить допуски всех размеров. Важно определить, какой размер или положение управляет ограничивающей взаимосвязью. Ужесточение допуска не связанной с ней детали каркаса не исправит потолочный проём, выполненный не в том месте.
- Определите готовый проём, готовый наружный габарит светильника и общую базу для задания положения.
- Рассчитайте наименьший боковой зазор по предельным размерам и относительному смещению центров, не учитывая уже включённые отклонения дважды.
- Сравните этот зазор с функциональной потребностью проекта, затем проверьте каждое согласованное исправление.
Определить базу в готовом состоянии до распределения допусков
Согласуйте готовый проём и общую базу до сравнения размеров. База — это согласованный ориентир, от которого измеряют размер или положение. Для сопряжения светильника команде нужно различать ширину проёма, наружный габарит светильника и положение их центров. Все три параметра могут быть правильными на отдельных чертежах, но несовместимыми, если чертежи используют разные базы.
Формализованный язык чертежей помогает устранить эту неоднозначность. ASME Y14.5 содержит правила задания и интерпретации геометрических размеров и допусков на чертежах и моделях. Опубликованная область применения не предоставляет готовый допуск для вашей люстры или потолка; подходящие требования по-прежнему зависят от проектируемого сопряжения.
Уточните, относится ли строительный размер к несущему бетону, неотделанной нише, поверхности готового потолка или окончательному декоративному обрамлению. Размер до неотделанного края нельзя просто подставить вместо размера готового проёма в свету. Команде на объекте также следует определить, какая база сохранится после отделки и останется доступной во время монтажа.
Явно задайте вертикальные и горизонтальные базы. Зафиксируйте отметку готового потолка для высоты установленного подвеса, отметку готового пола для самой нижней точки и согласованную базу положения для координат подвеса. Если светильник следует наклонному или криволинейному потолку, запросите соответствующие разрезы, а не сводите всё сопряжение к одной ширине и одной высоте.
Проследить отклонения по осветительной сборке
Проследите фактическую размерную цепь от базы на объекте через узел крепления до самого наружного компонента светильника. Учтите каждый вклад один раз. Если заданный общий габарит уже включает каркас, стекло и отделку, повторное прибавление их полных допусков дважды учтёт отклонение. Если задан только необработанный каркас, не включённые в него составляющие ещё нужно оценить.
В процессе разработки светильников на заказ Kinglong Lighting описаны проверка чертежей, моделирование и согласование образцов. Используйте обсуждение разработки, чтобы уточнить, какие размеры описывают отдельные компоненты, а какие — собранное изделие. Образец внешнего вида и сборка с проставленными размерами отвечают на разные вопросы; запросите сведения о сопряжении, необходимые для координации потолка.
Потолочная чаша, каркас и стекло: контролировать наружный габарит
Проверьте готовые потолочную чашу, каркас и стекло в собранном состоянии. Определяющая ширина может приходиться на край стекла, выступающий крепёж или декоративный элемент, а не на металлический каркас. Для потолочной чаши различайте скрытую часть, входящую в проём, и видимую часть, предназначенную для его перекрытия. Одна может обеспечивать достаточное перекрытие, тогда как другой не хватает зазора для установки.
Определите стадию измерения. Размер до нанесения покрытия или сборки не становится автоматически размером готового изделия. Спросите, как в заявленном габарите учтены посадка стекла, люфты соединений и толщина отделки. Для повторяющихся элементов проверяйте ограничивающую ориентацию и положение сборки, а не измеряйте ту поверхность, до которой сейчас проще добраться.
При небольших запасах важны и условия измерения. Рекомендации NIST по размерной метрологии объясняют влияние температуры и поправки на тепловое расширение. Записывайте условия, когда они влияют на сравнение; эти метрологические рекомендации не требуют поддерживать на каждом объекте лабораторную температуру. Перемещения при рабочей температуре, если они существенны, требуют отдельной инженерной оценки.
Подвес и потолок: разделить высоту и положение
Общая высота установленного подвеса зависит от подвеса, схемы крепления и самого нижнего декоративного элемента, измеренных от заданной базы на готовом потолке. Проверяйте эту вертикальную цепь отдельно от бокового позиционирования. Регулировка длины троса может исправить высоту, но не обязательно отодвинет потолочную чашу или центр светильника от края проёма.
Перечислите, что действительно позволяет каждая регулировка: изменить высоту подвеса, выровнять каркас, переместить точку подвеса или компенсировать соединение. Укажите её доступный диапазон в установленном состоянии. Видимый паз не доказывает наличие доступного перемещения, если крепёж, обрамление или ограничения доступа мешают монтажнику занять предусмотренное положение.
Несколько точек подвеса создают ещё одну проблему: неодинаковые отметки могут наклонить сборку, размеры которой в остальном правильны. Её наружный габарит относительно проёма тогда меняется. Проверяйте такую геометрию с изготовителем и инженером проекта, а не считайте наклон ещё одной добавкой к ширине без учёта направления. Несущая опора, подъём и безопасное отключение электропитания остаются отдельными задачами монтажа с собственной ответственностью.
Рассчитать наименьший зазор, а не номинальный
Для расчёта зазора нужны определённые конечные точки измерения и направление. Инструкции Autodesk по заданию размерных цепей начинаются с выбора геометрических элементов, определяющих зазор, и задания направления цепи. В следующем расчёте по одному направлению конечные точки расположены на параллельных краях проёма и светильника; модель также допускает ограниченное относительное смещение центров.
Рассмотрим условное сопряжение, а не производственную спецификацию Kinglong. Готовый проём имеет ширину 610 ±3 мм, готовый наружный габарит светильника — 590 ±2 мм, а относительное смещение центров может достигать 4 мм в любую из двух сторон. Команда проекта выбирает для этого примера минимальный зазор 5 мм с каждой стороны. Все значения условные; предполагается, что светильник параллелен проёму, а другие существенные влияния уже охвачены указанными пределами в конечном состоянии или оценены отдельно.
| Условные исходные данные | Номинальное состояние | Предельное состояние для меньшего зазора |
|---|---|---|
| Ширина готового проёма, A | 610 мм | Наименьший проём: 607 мм |
| Ширина готового светильника, B | 590 мм | Наибольший светильник: 592 мм |
| Относительное смещение центров, e | 0 мм при совпадении центров | До 4 мм в любую сторону |
| Минимальный зазор, заданный проектом | 5 мм с каждой стороны | Критерий примера, а не отраслевое правило зазора |
Номинальный зазор при совпадении центров составляет (610 − 590) ÷ 2 = 10 мм с каждой стороны. Это не предельное состояние монтажа.

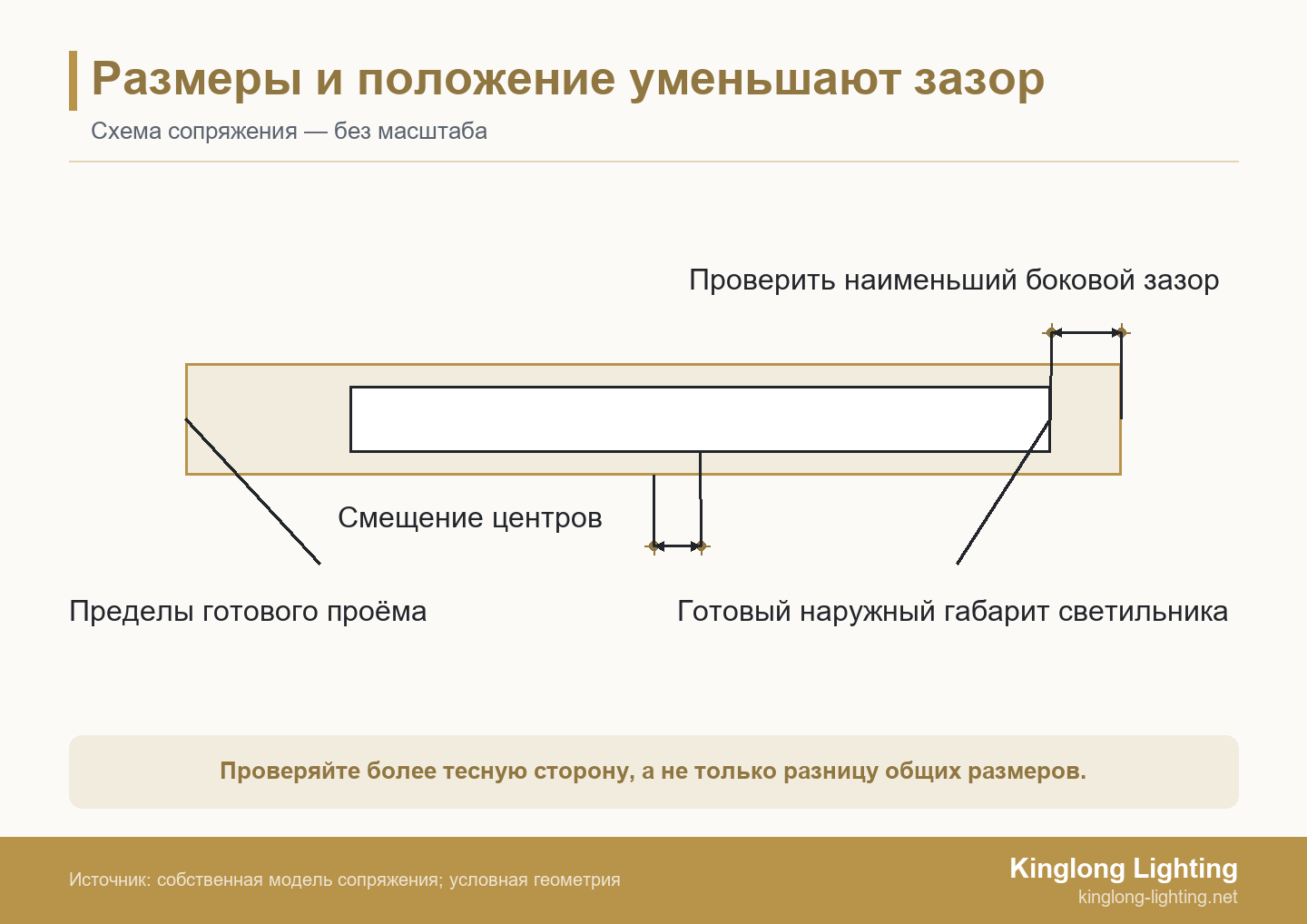

Для этой модели с параллельными краями проёма и светильника минимальный зазор равен (Amin − Bmax) ÷ 2 − emax. Подстановка пределов даёт (607 − 592) ÷ 2 − 4 = 3,5 мм. Смоделированному сопряжению не хватает 1,5 мм до условного критерия 5 мм, хотя каждый исходный параметр остаётся в собственных указанных пределах.
Деление на два превращает разность общих ширин в боковой зазор при совпадении центров. Затем смещение центров полностью вычитается со стороны меньшего зазора. Не вычитайте его из обеих общих ширин и не делите на два. Это консервативная проверка пределов в рамках описанной модели, а не вероятность отказа и не гарантия того, что каждая изготовленная сборка установится.
Предположим, дизайнер согласовал изменение проёма до 620 ±3 мм при неизменных остальных данных. Пересчитанный минимальный зазор составит (617 − 592) ÷ 2 − 4 = 8,5 мм. Это устраняет смоделированную нехватку зазора. Однако команда всё равно проверила бы готовый проём и собранный габарит по обновлённому чертежу и подтвердила, что увеличенный проём сохраняет предусмотренное обрамление, внешний вид и доступ для монтажа.
Когда анализ наихудшего случая полезнее RSS
Для единичного осветительного сопряжения с неопределёнными строительными отклонениями явная проверка пределов наихудшего случая часто полезнее привлекательного статистического результата. Она показывает, может ли геометрия не подойти в согласованных пределах. Для этого не нужно утверждать, насколько часто встречаются определённые сочетания.
Визуальные ориентиры выполняют другую задачу. Опубликованные проекты декоративного освещения могут помочь команде обсудить форму и архитектурный контекст, но изображение проекта не раскрывает цепь допусков, необходимую для нового монтажа.
Документация Autodesk по анализу различает одновременные крайние значения в анализе наихудшего случая и статистические предпосылки метода квадратного корня из суммы квадратов, или RSS. Эти методы отвечают на разные вопросы. RSS не позволяет убрать известное смещение на объекте или предположить, что не связанные между собой составляющие взаимно компенсируются.
Статистический анализ может быть полезен, если понятны производственные распределения, зависимости и выбранная цель по качеству. Проверка декоративного освещения, напротив, может сочетать заводские размеры с единственным построенным проёмом, позиционированием при монтаже и материалами ручной сборки. Без обоснованной модели этих данных расчётная вероятность может выглядеть точнее, чем позволяют имеющиеся сведения.
Так же чётко определяйте геометрическую область проверки. Пример проверяет одно направление при параллельных границах. Неровный проём, наклонённая сборка или ограниченная траектория установки могут потребовать более полной проверки геометрии. Положительный боковой зазор не подтверждает доступ к крепежу, место для обслуживания, несущую способность или электротехническую пригодность.
Рабочая таблица размерной цепи для проверки проекта
Используйте таблицу, чтобы записать пределы в конечном состоянии, направление измерения, подтверждающие данные и доступную регулировку для одного определённого сопряжения. Завод заполняет параметры изделия; команда на объекте — параметры построенного проёма и его положения. Начните с версии чертежа и общей базы, чтобы последующее измерение не изменило модель незаметно.
Перенесите в проверку следующие поля шапки: название сопряжения; версия чертежа; направление измерения; общая база; определение готового состояния; функциональный минимальный зазор; проверяющий и дата. Заполните строки реальными значениями проекта, а не приведёнными выше условными числами.
| Составляющая | Вносимые значения | Подтверждающие данные и ответственная команда | Как учесть в проверке |
|---|---|---|---|
| Готовый проём | Номинальная ширина; нижний/верхний предел; соответствующие разрезы | Обмер готового края или контролируемое строительное исходное значение; команда на объекте | Использовать наименьшую доступную ширину в проверяемом направлении |
| Готовый наружный габарит светильника | Общие пределы; ориентация стекла; определение отделки и собранного состояния | Сборочный чертёж и подтверждение размеров; изготовитель | Использовать наибольший включённый габарит; не прибавлять повторно уже включённые пределы компонентов |
| Взаимное положение центров | Базовые координаты; разрешённое смещение в каждом направлении | Расположение проёма и подвесов относительно общей базы; согласованные данные объекта и изготовителя | Вычесть предельное относительное смещение из соответствующего бокового зазора |
| Подвес и вертикальная совместимость | Отметка готового потолка; общая высота подвеса; ограничения выравнивания и наклона | Монтажный разрез и деталь подвеса; команда проекта | Проверять отдельно случаи, когда высота или наклон влияют на габарит |
| Доступная регулировка | Направление; доступный ход; зафиксированное конечное положение; необходимый доступ | Деталь соединения и проверка сборки; изготовитель и монтажник | Учитывать только перемещение, которое действительно можно использовать и сохранить |
| Основа измерения | Метод; прибор; условия; существенная неопределённость; правило принятия решения о приёмке | Протокол измерения и сведения о калибровке; измеряющая команда | Определить, как достоверность измеренного предела влияет на приёмку |
Неизвестный предел — это незакрытый исходный параметр, а не нулевое отклонение. Назначьте недостающее измерение или подтверждение, прежде чем обосновывать изготовление этой строкой.
Неопределённость измерения отличается от разрешённого отклонения изделия. Рекомендации NIST по неопределённости называют характеристики приборов и отчёты о калибровке среди данных, используемых при оценке. Жёстко заданный предел не делает грубое измерение убедительным; согласуйте, как учитывать неопределённость измерения при решении о приёмке вблизи этого предела.
Если таблица показывает необходимость изменить потолочную чашу, габарит или проём, сравните последствия для внешнего вида и монтажа наряду с ценой. Руководство по стоимостной оптимизации декоративного освещения предлагает дополнительный подход к рассмотрению таких альтернатив.
Устранить тесное сопряжение до изготовления
Исправьте составляющую, которая расходует недостающий зазор, затем повторно проверьте изменённое сопряжение. Возможные решения — изменить проём, уменьшить готовый габарит, улучшить контроль положения или предусмотреть доступную регулировку. На вид самое небольшое изменение не обязательно наименее существенное: уменьшение выступа стекла может изменить световую композицию, а увеличение ниши — повлиять на перекрытие обрамлением.
Спросите изготовителя, какие размеры изделия реально можно выдержать и как их будут измерять. Спросите подрядчика, какие готовые размеры и положения можно обеспечить на объекте. Более жёсткая цифра на чертеже не имеет практической ценности, пока ответственная команда не сможет её обеспечить и проверить.
Затем проверьте предложенное исправление в установленном состоянии. Останется ли регулировка доступной после установки потолочной чаши? Можно ли зафиксировать соединение, не сместив светильник? Будет ли у монтажника доступ к нужному крепежу? Если предложение меняет геометрию подвеса или опору, передайте изменение ответственному инженеру, а не считайте дополнительную подвижность автоматически допустимой.
Для условного исправления путём увеличения проёма проверка сопоставила бы измеренные готовый проём и габарит светильника с обновлёнными пределами и подтвердила взаимное положение центров. Проверка сборки также должна проверить соответствующие доступ и последовательность. Один успешный пробный монтаж может подтвердить условия этой проверки; он не доказывает охват всех разрешённых сочетаний размеров.
Направьте Kinglong Lighting чертёж сопряжения с размерами, ориентиры готового проёма, заполненную таблицу, сохраняемые особенности дизайна и неразрешённые предположения об объекте. Спросите, что охватывает проверка чертежей, и запросите уточнение открытых исходных параметров и предлагаемых изменений размеров. Определите, кто подтвердит окончательные размеры на объекте. Это делает обсуждение разработки конкретным, не приравнивая ответ поставщика к согласованию монтажа проекта. Используйте эти данные, чтобы обсудить сопряжение светильника на заказ.
Вопросы о допусках светильников на заказ
Может ли общий допуск на чертеже охватывать все сопряжения светильника?
Нет; общий допуск действует только там, где это предусмотрено чертежом, а критические монтажные сопряжения могут требовать отдельно согласованных ограничений. Уточните, какие размеры подпадают под общую запись, а какие имеют индивидуальные пределы. Если монтаж определяет посадка потолочной чаши или стекла, обозначьте эту взаимосвязь напрямую. Не предполагайте, что общая запись также контролирует готовый проём или координаты подвесов, выполняемые подрядчиком.
Доказывает ли согласование образца стекла, что запасные элементы подойдут?
Нет; согласование внешнего вида образца само по себе не подтверждает размерную взаимозаменяемость запасных стеклянных элементов. Запишите посадочные размеры, ориентацию и соответствующие пределы отдельно от согласования цвета и фактуры. Уточните, взаимозаменяемы ли запасные элементы или подобраны для определённых позиций. Если необходим подбор, план замены должен сохранить идентификацию и справочные данные, позволяющие выбрать нужную деталь.
Что делать, если готовый потолочный проём пока нельзя измерить?
Сохраняйте сопряжение предварительным и согласуйте проверку окончательного проёма до утверждения зависящих от него размеров. Команда может развивать проект на основе контролируемых строительных исходных данных, если их пределы и ответственность явно определены. Укажите, какие размеры изделия могут оставаться открытыми, а какие приведут к запуску изготовления. Не превращайте оценку неотделанного проёма в подтверждённый размер готового проёма.
Может ли завод использовать миллиметры, если на объекте используют дюймы?
Да, если проверка ведётся в контролируемой системе единиц, а правила пересчёта и округления записаны на общем чертеже. Сохраняйте определяющие размеры и единицы вместо многократного пересчёта скопированных значений между документами. После пересчёта проверяйте пределы, а не только номинальные размеры, особенно если округление уменьшает небольшой зазор. Все участники сравнения измерений должны знать, какое указанное значение определяет приёмку.
