Vergeben Sie eine beständige Kommentar-ID, benennen Sie Leuchte, Ansicht und geprüften Revisionsstand, dokumentieren Sie die abgestimmte Antwort und prüfen Sie alle betroffenen Unterlagen, bevor Sie den Kommentar abschließen. So bleibt die Anforderung des Designers mit CAD-Geometrie, visueller Darstellung und Fertigungszeichnung verbunden, statt dass jede Datei eine eigene Auslegung ansammelt.
Für Innenarchitekten und Lichtdesigner liegt die Schwierigkeit oft nicht darin, Rückmeldungen zu erhalten, sondern zu bestimmen, welcher Anweisung der Hersteller folgen soll. Neben einer ansprechenden überarbeiteten Visualisierung kann weiterhin eine ältere bemaßte Zeichnung liegen. Der folgende Ablauf bietet ein wiederverwendbares Register und eine Methode, um festzustellen, ob eine Antwort tatsächlich in den später verwendeten Dateien angekommen ist.
Den Kommentar steuern, nicht nur die kommentierte Datei
Eine Antwort dokumentiert eine Stellungnahme; der Abschluss erfordert die geprüfte Umsetzung in den betroffenen Dateien; die Fertigungsfreigabe ist eine eigenständige Projektentscheidung. Behandeln Sie dies als unterschiedliche Zustände, auch wenn eine Prüfsoftware lediglich eine einfache Schaltfläche zum Erledigen anbietet.
Geben Sie dem Vorgang eine Identität, die einen neuen Export oder Zeichnungsstand überdauert. Trennen Sie ursprüngliche Frage, abgestimmte Entscheidung und Umsetzungsnachweis voneinander. Andernfalls kann ein Kommentar aus der Markierungsebene verschwinden, obwohl die Anforderung im Fertigungspaket noch ungeklärt ist.
Dies ist eine Methode zur Projektkoordination, kein allgemeingültiges System vertraglicher Freigaben. Vereinbaren Sie, wer die Gestaltungsabsicht auslegen darf, wer technische Folgen beurteilt und wer die bezeichneten Arbeiten autorisiert. Ein Register macht diese Entscheidungen sichtbar; es verleiht keine Befugnisse, die das Projekt nicht vergeben hat.
Kommentare sammeln, ohne ihren ursprünglichen Kontext zu verlieren
Bewahren Sie die ursprüngliche Anmerkung samt Quelle auf und formulieren Sie daraus eine umsetzbare Anforderung, ohne die Gestaltungsabsicht stillschweigend zu verändern. Sichern Sie kommentierte Datei oder Nachricht, Prüfer, Datum und zugehörige Seite oder Abbildung, damit auch andere den Anlass nachvollziehen können.
Kinglongs Informationsmaterial zu Beleuchtungsprojekten bietet ergänzende Lektüre zu Gestaltung und Beschaffung. Es kann dem Team helfen, Prüffragen zu formulieren; der Nachweis für die tatsächliche Anforderung bleibt jedoch die kommentierte Originalquelle des Projekts.
Eine Anmerkung wie „leichter gestalten“ muss geklärt werden: geringere optische Masse, eine hellere Oberfläche oder weniger Eigengewicht können ganz unterschiedliche Änderungen erfordern. Dokumentieren Sie die Mehrdeutigkeit und lassen Sie das gewünschte Ergebnis vom ursprünglichen Prüfer bestätigen, bevor daraus eine Anweisung wird.
Bluebeam Revu kann eine Zusammenfassung der Markierungsliste als CSV, XML oder PDF erzeugen oder ausdrucken; Nutzern von Revu 21 Basics steht nur die PDF-Ausgabe zur Verfügung. Ein solcher Export hilft beim Sammeln von Anmerkungen, interpretiert aber weder die Anforderung noch aktualisiert er das CAD-Modell.
Erfassen Sie bei Rückmeldungen aus Besprechungen oder Nachrichten den bestätigten Wortlaut und seinen Quellenverweis im selben Eingangsregister. Lassen Sie keine undokumentierte mündliche Anweisung zu einem zweiten, unsichtbaren Freigabekanal werden.
Jeden Kommentar mit Leuchte, Ansicht und Revisionsstand verknüpfen
Benennen Sie Leuchte und Bauteil, Ort oder Ansicht, Quelldatei und geprüften Revisionsstand so, dass ein anderer Prüfer das Problem nachvollziehen kann. Eine Seitenzahl allein ist anfällig, wenn ein späterer Export die Blätter neu ordnet; ergänzen Sie die Zeichnungs- oder Ansichtskennung.
Unterscheiden Sie bei einer Pendelleuchte zwischen Deckenbaldachin, dekorativem Leuchtenkörper, Aufhängung und lichtemittierenden Elementen. Eine eingekreiste Form in einer Perspektive kann nur eines dieser Bauteile betreffen. Ergänzen Sie Raum oder konkrete Leuchteninstanz, wenn äußerlich gleiche Leuchten unter unterschiedlichen Bedingungen montiert werden.
In buildingSMART BCF-XML hat jeder Kommentar eine eindeutige Guid und kann auf einen Betrachtungspunkt verweisen. Das zeigt konkret, wie Diskussion und Ansichtskontext eindeutig zugeordnet bleiben; daraus folgt nicht, dass ein Beleuchtungsprojekt eine BIM-Plattform einsetzen muss.
Wenden Sie denselben Grundsatz auf einfachere Dateipakete an: Behalten Sie beim Ersetzen des Quellbilds die Kommentar-ID bei und ergänzen Sie darunter die neuen Nachweise. Überschreiben Sie die alte Ansicht erst, wenn ihre Verbindung zur Entscheidung dokumentiert ist. Der Prüfer muss das ursprünglich kommentierte Bild von dem Bild unterscheiden können, das die Korrektur belegen soll.
Ein wiederverwendbares Register für Designerkommentare
Ein Kommentarregister ist ein gemeinsames Protokoll, das jede Anforderung mit ihrer Entscheidung und geprüften Umsetzung verbindet. Übernehmen Sie die folgenden Felder in eine Tabelle oder ein Prüfsystem; führen Sie einen Datensatz je eigenständiger Entscheidung statt je Bildschirmfoto.
Führen Sie getrennte Registerfelder für Quelle, Objekt und Ansicht, gewünschte Änderung, Fachbereich und Entscheidungsverantwortlichen, Antwort, betroffene Dateien, Abschlussnachweise und Status. Die ID bleibt unverändert, während Antworten und Nachweise ergänzt werden.
| Feld | Einzutragende Angaben | Nutzen für den Prüfer |
|---|---|---|
| Kommentar-ID und Quelle | Beständige Vorgangs-ID; Originaldatei oder Nachricht, Prüfer und Datum. | Die tatsächliche Anforderung wiederfinden und doppelte Anmerkungen verknüpfen. |
| Objekt und Ansicht | Leuchtenkennung, betroffenes Bauteil, Raum oder Instanz, Blatt und Ansicht. | Dasselbe Detail in unterschiedlichen Darstellungen finden. |
| Geprüfter Revisionsstand | Stand der Datei, auf die sich die Anmerkung bezog. | Eine alte Markierung nicht als Kommentar zum aktuellen Ausgabestand behandeln. |
| Gewünschte Änderung | Ursprünglicher Wortlaut und eine geklärte, umsetzbare Auslegung. | Die Klarstellung sichtbar halten, statt die Absicht unbemerkt umzuschreiben. |
| Fachbereich und Entscheidungsverantwortlicher | Gestalterische, technische, baustellenbezogene oder kaufmännische Frage; entscheidungsbefugte Person. | Einen Konflikt der richtigen Entscheidung zuführen, nicht dem schnellsten Antwortenden. |
| Antwort und Umsetzungsverantwortlicher | Abgestimmte Antwort, Begründung einer Ablehnung und Person, die die Dateien aktualisiert. | Eine Entscheidung von der Zusage unterscheiden, sie später einzuzeichnen. |
| Betroffene Unterlagen | Alle zu prüfenden CAD-Dateien, Visualisierungen, Fertigungszeichnungen oder Listen; Gründe für unveränderte Dateien ergänzen. | Einen übersehenen Dateizweig sichtbar machen. |
| Abschlussnachweise | Ausgegebene Dateistände und Ansichtspositionen, Vergleichsergebnis, Prüfer und Prüfdatum. | Die tatsächliche Ausgabe prüfen statt einer Antwort mit „erledigt“. |
| Status und verbleibende Maßnahme | Offen, Klärung erforderlich, beantwortet, umgesetzt und ungeprüft, abgeschlossen oder wiedereröffnet. | Den nächsten Schritt zeigen und nicht jede Antwort mit einem Abschluss gleichsetzen. |
Kinglong Lighting beschreibt in seinem Entwicklungsprozess für individuelle Leuchten die Zeichnungsprüfung auf Machbarkeit, Materialauswahl und strukturelle Optimierung. Solche technischen Fragen lassen sich sinnvoll mit dem Register verknüpfen. Vereinbaren Sie den Prüfumfang; unterstellen Sie nicht, dass der Hersteller über ästhetische Vorlieben des Designers entscheiden oder die Prüfplattform des Kunden bedienen kann.
Widersprüchliche Anweisungen vor der Bearbeitung klären
Leiten Sie unvereinbare Anweisungen an die jeweils entscheidungsbefugte Person weiter; halten Sie fest, welche Anweisung ersetzt wird, statt automatisch die neueste Nachricht zu wählen. Auch eine spätere E-Mail kann von jemandem stammen, der die betreffende Gestaltung oder kaufmännische Folge nicht freigeben darf.
Trennen Sie Erscheinungsbild, Herstellbarkeit und Projektrandbedingungen. Der Designer kann die gewünschte Silhouette erklären; der Ingenieur des Herstellers kann bestimmen, wie ein kleinerer Baldachin die vorgesehene Bauteilanordnung beeinflusst; das Baustellenteam kann die Deckenschnittstelle bestätigen. Keine dieser Antworten klärt allein zwangsläufig die anderen Fragen.
Lässt sich das gewünschte Erscheinungsbild mit der bestehenden Anordnung nicht erreichen, lassen Sie die ursprüngliche Anforderung sichtbar und führen Sie die Alternativen zur Entscheidung auf. Dokumentieren Sie die gewählte Option und sämtliche Bedingungen, einschließlich eines neuen Musters oder überarbeiteten technischen Details. Verdecken Sie keinen technischen Einwand, indem Sie einen gestalterischen Kommentar abschließen.
Bestimmen Sie nach Abstimmung der Antwort einen Umsetzungsverantwortlichen. Ändert sich die Antwort während der Zeichnungsbearbeitung, stoppen Sie die betroffene Aktualisierung und dokumentieren Sie die neue Entscheidung im selben Vorgangsverlauf. Bewahren Sie die ersetzte Anweisung auf, damit das Team erklären kann, warum eine scheinbar fertige Bearbeitung nicht ausgegeben wurde.

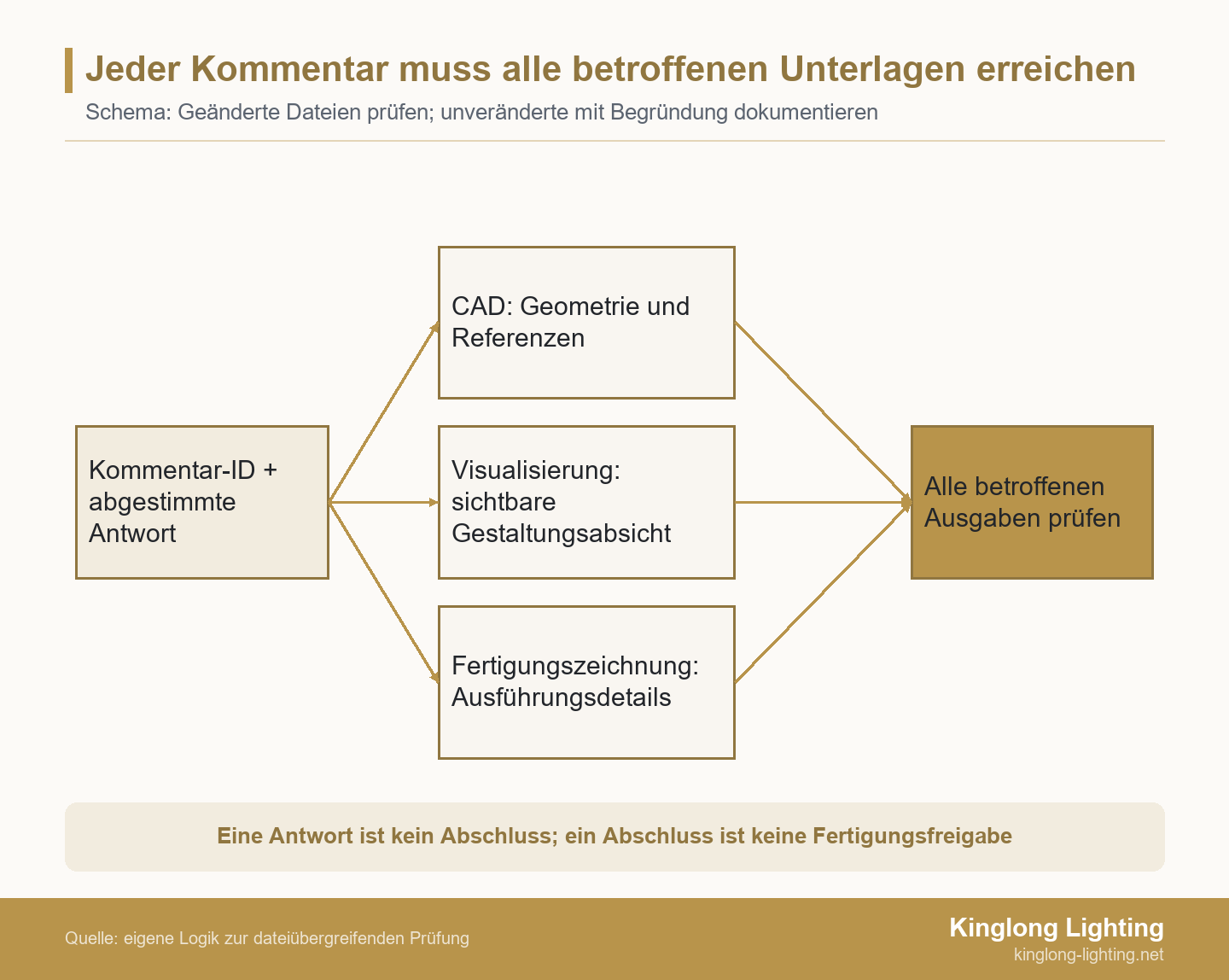

Die Entscheidung in alle betroffenen Dateien übertragen
Dokumentieren Sie für jede betroffene CAD-Datei, Visualisierung und Fertigungszeichnung den neuen Stand oder den Grund, weshalb keine Änderung nötig ist, und prüfen Sie anschließend die tatsächlich ausgegebene Datei. Unterschiedliche Dateitypen bilden verschiedene Aspekte derselben Entscheidung ab; gleiche Dateinamen belegen keine inhaltliche Übereinstimmung.
Der CAD-Bearbeiter prüft Geometrie und relevante Referenzen. Der Visualisierungsbearbeiter prüft beabsichtigte Form, Material und sichtbare Beziehungen im neuen Bild. Der Ersteller der Fertigungszeichnung prüft die von der Antwort betroffenen Maße, Schnitte, Bauteilanordnungen und Fertigungshinweise. Beziehen Sie Listen oder Materialverweise ein, wenn die Änderung über diese Ansichten hinausreicht.
Die Funktion „Alle Referenzen neu laden“ in AutoCAD aktualisiert Dateireferenzen auf den neuesten Stand; referenzierte Dateien werden auch beim Öffnen der übergeordneten Zeichnung aktualisiert. Diese Funktion belegt nicht, dass eine separate Visualisierung oder ein PDF-Export der Fertigungszeichnung aus den korrigierten Inhalten neu erzeugt wurde.
Öffnen Sie die zur Ausgabe vorgesehenen Unterlagen, nicht nur das Bearbeitungsprogramm. Vergleichen Sie dieselbe Leuchte und Ansicht mit der abgestimmten Antwort. Benötigt eine Datei tatsächlich keine Änderung, begründen Sie dies: Eine optische Anpassung kann einen Verdrahtungshinweis unberührt lassen; diese Feststellung muss aber auf einer Auswirkungsprüfung beruhen statt auf einem leeren Feld.
Ein Projektportfolio kann dem Designer helfen, die beabsichtigte Beziehung zwischen Leuchte und Raum zu erläutern. Behandeln Sie solche Bilder als visuellen Kontext, nicht als Nachweis, dass aktuelle CAD-Daten und Fertigungsunterlagen aufeinander abgestimmt sind.
Ein nachvollziehbares Revisionspaket ausgeben
ASME Y14.35 beschreibt Vorgehensweisen zur Überarbeitung von Zeichnungen und zugehörigen Dokumenten sowie Methoden zur Kennzeichnung und Dokumentation von Revisionen. Aus dem öffentlich beschriebenen Geltungsbereich folgt weder, dass Ihr Projekt diese Norm übernommen hat, noch dass hier eine bestimmte Revisionskennung vorgeschrieben ist.
Verwenden Sie die im Projekt vereinbarten Benennungs- und Revisionsregeln. Listen Sie jede ausgegebene Datei mit Stand und Verwendungszweck auf, kennzeichnen Sie die ersetzte Version und verknüpfen Sie geänderte Dokumente mit den bearbeiteten Kommentar-IDs. Bleibt ein Dokument unverändert, geben Sie seinen aktuellen Stand an, statt eine neue Überarbeitung anzudeuten.
Halten Sie das Ausgabepaket an einem beständigen Ort zugänglich und unterscheiden Sie es von Arbeitskopien. Bewahren Sie frühere Ausgaben zur Nachverfolgung auf und kennzeichnen Sie klar, dass sie ersetzt sind. Ein Ordner namens „aktuell“ reicht nicht, wenn Empfänger das konkrete Paket nicht erkennen oder noch mit einer älteren heruntergeladenen Kopie arbeiten könnten.
Mit Nachweisen abschließen, dann die zulässige Verwendung bestätigen
Schließen Sie einen umgesetzten Kommentar erst ab, wenn der benannte Prüfer die abgestimmte Antwort mit allen betroffenen aktuellen Dateien verglichen und das Ergebnis dokumentiert hat. Der Nachweis muss die geprüften Dateien und Ansichten identifizieren, nicht nur die Person, die sie hochgeladen hat.
Der Leitfaden Teil C des UK BIM Framework unterscheidet zwischen zur Prüfung und Kommentierung geteilten Informationen und veröffentlichten vertraglichen Informationen, die autorisiert und akzeptiert wurden. Dies ist eine Unterscheidung innerhalb dieses Leitfadens, kein Grund, dessen Statuscodes jedem Beleuchtungsprojekt aufzuerlegen.
Führen Sie Kommentarstatus und zulässige Dokumentverwendung in getrennten Feldern. Ein abgeschlossener Kommentar zum Erscheinungsbild kann die nächste Musterprüfung unterstützen, obwohl technische Prüfungen oder die Fertigungsfreigabe noch ausstehen. Dokumentieren Sie bei abgelehnten oder zurückgezogenen Anforderungen Grund und Entscheidungsverantwortlichen, statt einen Umsetzungsnachweis zu erfinden.
Verändert eine Alternative Kosten oder Gestaltungsumfang, kann der Leitfaden zur Wertoptimierung dekorativer Beleuchtung helfen, eine gesonderte Prüfung der zu bewahrenden Merkmale zu strukturieren. Tarnen Sie keinen kaufmännischen Kompromiss als rein administrative Erledigung eines Kommentars.
Beispielprüfung: Eine Pendelleuchtenänderung in drei Dateien
Dieses illustrative Paket umfasst 12 Pendelleuchten für eine Lobby und 3 Prüfdateien; Kommentar C-01 ändert die sichtbare Baldachinkontur, wird aber erst abgeschlossen, wenn CAD, Visualisierung und Fertigungszeichnung übereinstimmen. Es handelt sich weder um einen Kinglong-Projektnachweis noch um ein gemessenes Ergebnis.
Der Designer markiert den Baldachin in der Visualisierung VIS-A und wünscht eine schlankere Kontur. Das Team stimmt einer überarbeiteten Kontur vorbehaltlich der technischen Prüfung des Herstellers zu. Eine Antwort meldet die Bildkorrektur, doch der Prüfer stellt fest, dass die vorgesehene Ausgabe weiterhin CAD-A und die Fertigungszeichnung SD-A mit der ursprünglichen Kontur enthält. Die Antwort dokumentiert somit einen Fortschritt, keinen Abschluss.
| Datensatz zu C-01 | Abgestimmte Maßnahme und Verantwortlicher | Nachweis für die Abschlussprüfung |
|---|---|---|
| CAD-A → CAD-B | Der CAD-Bearbeiter aktualisiert nach der technischen Prüfung die Baldachinkontur und die betroffene Bauteilanordnung. | Der Prüfer öffnet CAD-B und vergleicht die relevante Geometrie mit der abgestimmten Antwort. |
| VIS-A → VIS-B | Der Visualisierungsbearbeiter erzeugt die betroffene Ansicht mit der abgestimmten Kontur neu. | Der Prüfer vergleicht VIS-B mit der Entscheidung und CAD-B; ein ansprechendes Bild allein genügt nicht. |
| SD-A → SD-B | Der Ersteller der Fertigungszeichnung aktualisiert die betroffene bemaßte Ansicht, den Schnitt und die Hinweise. | Der Prüfer kontrolliert den ausgegebenen Export SD-B anhand von CAD-B und der abgestimmten Antwort und dokumentiert anschließend das Ergebnis. |
Das Team eröffnet den Vorgang wegen der fehlenden Dateiaktualisierungen erneut, holt die relevante technische Antwort ein und bereitet das überarbeitete Paket vor. Der Abschluss erfolgt erst, wenn der Prüfer die aufgeführten Ausgaben kontrolliert und die Übereinstimmung dokumentiert hat. Bleibt eine Abweichung, bleibt der Vorgang offen; besteht die Korrektur die Prüfung, bestimmt das Projekt weiterhin gesondert die zulässige Verwendung des Pakets. Es wird weder eine Einsparung noch eine Dauer zum Aufholen einer Verzögerung unterstellt.
Dem Hersteller ein abgeglichenes Prüfpaket senden
Senden Sie aktuelles Register, kommentierte Originalquellen, Leuchtenkennungen, Dateistände, abgestimmte Antworten und offene Entscheidungen für ein klar abgegrenztes Gespräch zur Zeichnungsmachbarkeit. Geben Sie an, welche Dateien der Hersteller beurteilen soll und welche Gestaltungsfragen noch eine Entscheidung Ihres Teams benötigen.
Sie können Kinglong das abgeglichene Prüfpaket zur Besprechung senden. Bitten Sie das Team, Zeichnungsmachbarkeit, Materialien und strukturelle Auswirkungen zu prüfen, und vereinbaren Sie anschließend den technischen Prüfumfang sowie fehlende Angaben. Das Gespräch ist weder eine Zusage zur Gestaltungsfreigabe noch eine feste Antwortfrist oder eine automatische Fertigungsfreigabe.
