Attribuez un identifiant permanent à chaque commentaire, précisez le luminaire, la vue et l’indice de révision examiné, consignez la réponse convenue et vérifiez tous les documents concernés avant de clôturer le commentaire. La demande du concepteur reste ainsi reliée à la géométrie de CAO, à la présentation visuelle et au plan de fabrication, au lieu de laisser chaque fichier accumuler sa propre interprétation.
Pour un architecte d’intérieur ou un concepteur lumière, la difficulté n’est souvent pas de recevoir des retours, mais de déterminer quelle instruction le fabricant doit suivre. Une image révisée séduisante peut encore côtoyer un ancien plan coté. Le processus ci-dessous propose un registre réutilisable et une méthode pour vérifier qu’une réponse a réellement été répercutée dans les fichiers qui seront utilisés.
Maîtriser le commentaire, pas seulement le fichier annoté
Une réponse consigne une position ; la clôture exige une mise en œuvre vérifiée dans les fichiers concernés ; l’autorisation de fabrication constitue une décision de projet distincte. Traitez ces états séparément, même si le logiciel de revue ne propose qu’un simple bouton pour déclarer le point résolu.
Donnez au point soulevé une identité qui subsiste après un nouvel export ou une révision du dessin. Distinguez la question initiale, la décision convenue et les preuves de mise en œuvre. Sinon, un commentaire peut disparaître de la couche d’annotations alors que l’exigence reste non résolue dans le dossier de fabrication.
Il s’agit d’une méthode de coordination de projet, pas d’un système universel d’approbation contractuelle. Convenez de qui peut interpréter l’intention de conception, qui évalue les conséquences techniques et qui autorise les travaux désignés. Le registre rend ces décisions visibles ; il ne crée pas une autorité que le projet n’a pas attribuée.
Recueillir les commentaires sans perdre leur contexte d’origine
Conservez la remarque initiale et sa source, puis formulez une demande exploitable sans modifier discrètement l’intention de conception. Gardez le fichier annoté ou le message, l’auteur de la revue, la date et la page ou l’image concernée pour qu’un tiers comprenne l’origine de la demande.
Les ressources de Kinglong sur les projets d’éclairage proposent des lectures complémentaires sur la conception et les achats. Elles peuvent aider l’équipe à formuler ses questions de revue, mais les sources annotées propres au projet restent la preuve de ce qui a été demandé.
Une note telle que « alléger l’ensemble » doit être clarifiée : réduire la masse visuelle, éclaircir la finition ou diminuer le poids réel peut conduire à des modifications différentes. Consignez l’ambiguïté et demandez à l’auteur de la remarque de confirmer le résultat attendu avant d’en faire une instruction.
Bluebeam Revu permet de produire un récapitulatif de la liste des annotations en CSV, XML ou PDF, ou de l’imprimer ; les utilisateurs de Revu 21 Basics disposent uniquement de la sortie PDF. Cet export facilite la collecte des annotations, mais n’interprète pas la demande et ne met pas lui-même le modèle de CAO à jour.
Pour les retours issus de réunions ou de messageries, enregistrez le libellé confirmé et sa référence source dans le même journal de réception. Ne laissez pas une instruction orale non documentée devenir un second circuit d’approbation invisible.
Relier chaque commentaire à un luminaire, une vue et une révision
Identifiez le luminaire et le composant, l’emplacement ou la vue, le fichier source et l’indice de révision examiné pour qu’un autre intervenant puisse retrouver le problème. Un numéro de page seul devient fragile lorsqu’un export ultérieur réorganise les feuilles ; associez-le à l’identifiant du dessin ou de la vue.
Pour une suspension, distinguez le pavillon du corps décoratif, du système de suspension et des éléments émetteurs de lumière. Une forme entourée sur une perspective peut ne concerner qu’une de ces parties. Ajoutez la pièce ou l’exemplaire précis du luminaire lorsque des appareils d’apparence identique ont des conditions d’installation différentes.
Dans buildingSMART BCF-XML, chaque commentaire possède un Guid unique et peut faire référence à un point de vue. C’est un exemple concret permettant d’identifier la discussion et son contexte visuel ; cela ne signifie pas qu’un projet d’éclairage doive adopter une plateforme BIM.
Appliquez le même principe à un dossier de fichiers plus simple : conservez l’identifiant du commentaire lorsque l’image source est remplacée et ajoutez les nouvelles preuves à la suite. N’écrasez pas l’ancienne vue avant d’avoir consigné son lien avec la décision. Le vérificateur doit pouvoir distinguer l’image ayant reçu le commentaire de celle présentée comme preuve de correction.
Un registre réutilisable des commentaires du concepteur
Le registre des commentaires est un journal partagé reliant chaque demande à sa décision et à sa mise en œuvre vérifiée. Copiez les champs suivants dans un tableur ou un système de revue ; créez un enregistrement par décision distincte plutôt qu’un enregistrement par capture d’écran.
Prévoyez des champs distincts pour la source, l’objet et la vue, la modification demandée, la discipline et le responsable de décision, la réponse, les fichiers concernés, les preuves de clôture et le statut. Gardez le même identifiant à mesure que les réponses et les preuves s’enrichissent.
| Champ | Informations à saisir | Utilité pour le vérificateur |
|---|---|---|
| Identifiant du commentaire et source | Identifiant permanent du point ; fichier ou message d’origine, auteur de la revue et date. | Retrouver la demande réelle et relier les remarques en double. |
| Objet et vue | Code du luminaire, composant concerné, pièce ou exemplaire, feuille et vue. | Retrouver le même détail dans différentes représentations. |
| Indice de révision examiné | Révision du fichier sur lequel la remarque a été formulée. | Éviter de traiter une ancienne annotation comme un commentaire sur l’émission actuelle. |
| Modification demandée | Libellé initial et interprétation clarifiée, directement exploitable. | Rendre la clarification visible au lieu de réécrire silencieusement l’intention. |
| Discipline et responsable de décision | Question de conception, technique, de chantier ou commerciale ; personne habilitée à décider. | Orienter le conflit vers la bonne décision plutôt que vers la personne qui répond le plus vite. |
| Réponse et responsable de mise en œuvre | Réponse convenue, motif d’un éventuel refus et personne chargée de modifier les fichiers. | Distinguer une décision d’une promesse de la dessiner ultérieurement. |
| Documents concernés | Chaque fichier de CAO, rendu, plan de fabrication ou nomenclature à examiner ; raisons de l’absence de modification incluses. | Mettre en évidence une branche documentaire oubliée. |
| Preuves de clôture | Révisions des fichiers émis et emplacements des vues, résultat de comparaison, vérificateur et date de contrôle. | Vérifier la sortie réelle plutôt qu’une réponse indiquant « fait ». |
| Statut et action restante | Ouvert, clarification nécessaire, réponse apportée, mis en œuvre en attente de contrôle, clôturé ou rouvert. | Montrer la suite à donner sans confondre toute réponse avec une clôture. |
Dans son processus de développement de luminaires sur mesure, Kinglong Lighting décrit une revue des dessins portant sur la faisabilité, le choix des matériaux et l’optimisation structurelle. Ces questions techniques sont utiles à joindre au registre. Convenez du périmètre de revue ; ne supposez pas que le fabricant puisse trancher les préférences esthétiques du concepteur ou administrer la plateforme de revue du client.
Résoudre les instructions contradictoires avant de modifier les fichiers
Soumettez les instructions incompatibles à la personne disposant de l’autorité de décision correspondante ; notez quelle instruction devient caduque plutôt que de choisir automatiquement le dernier message. Un courriel plus récent peut lui aussi provenir d’une personne qui ne peut approuver ni la conception concernée ni sa conséquence commerciale.
Séparez l’apparence, la faisabilité de réalisation et les contraintes du projet. Le concepteur peut expliquer la silhouette souhaitée ; l’ingénieur du fabricant peut déterminer l’incidence d’un pavillon plus petit sur l’agencement proposé des composants ; l’équipe de chantier peut confirmer l’interface avec le plafond. Aucune de ces réponses, prise isolément, ne résout nécessairement les autres questions.
Si l’apparence demandée n’est pas réalisable avec l’agencement actuel, conservez la demande initiale visible et présentez les options à décider. Consignez l’option choisie et ses conditions, y compris un nouvel échantillon ou un détail technique révisé. Ne masquez pas une objection technique en clôturant un commentaire visuel.
Désignez le responsable de mise en œuvre une fois la réponse convenue. Si celle-ci change pendant la modification des dessins, interrompez la mise à jour concernée et consignez la nouvelle décision dans le même historique. Conservez l’instruction remplacée pour que l’équipe puisse expliquer pourquoi une modification apparemment terminée n’a pas été émise.

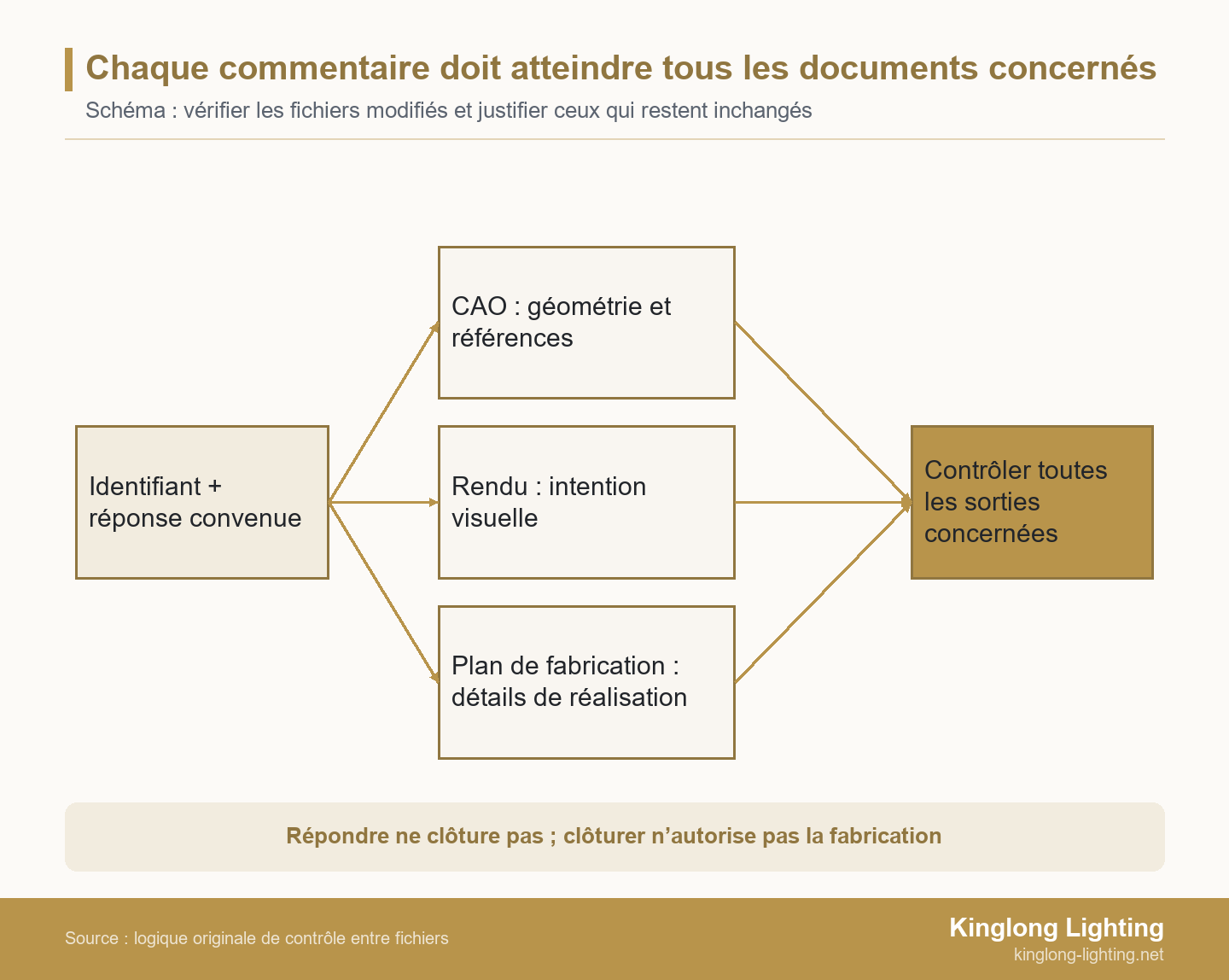

Répercuter la décision dans chaque fichier concerné
Pour chaque fichier de CAO, rendu et plan de fabrication concerné, consignez la nouvelle révision ou la raison pour laquelle aucune modification n’est nécessaire, puis examinez la sortie réellement émise. Les différents types de fichiers représentent différents aspects d’une même décision ; des noms de fichiers concordants ne prouvent pas que leurs contenus concordent.
L’auteur de la CAO vérifie la géométrie et les références pertinentes. L’auteur de la visualisation vérifie la forme, le matériau et les relations visibles attendus dans la nouvelle image. L’auteur du plan de fabrication vérifie les cotes, coupes, agencements de composants et notes de fabrication affectés par la réponse. Incluez les nomenclatures ou références de matériaux lorsque la modification dépasse ces vues.
La fonction « Recharger toutes les références » d’AutoCAD actualise les références de fichiers pour utiliser leur version la plus récente ; les fichiers référencés se mettent aussi à jour à l’ouverture du dessin hôte. Cette fonction ne prouve pas qu’un rendu distinct ou un export PDF du plan de fabrication a été régénéré à partir du contenu corrigé.
Ouvrez les documents destinés à être émis, pas seulement le logiciel de création. Comparez le même luminaire et la même vue à la réponse convenue. Si un fichier n’exige réellement aucune modification, expliquez pourquoi : un ajustement esthétique peut laisser une note de câblage inchangée, mais cette conclusion doit résulter d’une analyse d’impact plutôt que d’une cellule vide.
Un portfolio de projets peut aider le concepteur à expliquer la relation recherchée entre le luminaire et la pièce. Traitez ces images comme un contexte visuel, pas comme la preuve que la CAO et le dossier de fabrication actuels sont coordonnés.
Émettre un dossier de révision traçable
ASME Y14.35 décrit des pratiques de révision des dessins et des documents associés ainsi que des méthodes d’identification et d’enregistrement des révisions. Son périmètre public ne démontre pas que votre projet a adopté cette norme et n’impose ici aucun code de révision particulier.
Utilisez les conventions de nommage et de révision convenues pour le projet. Listez chaque fichier émis avec sa révision et sa destination, précisez ce qu’il remplace et reliez les documents modifiés aux identifiants des commentaires traités. Si un document reste inchangé, indiquez sa révision actuelle sans laisser penser qu’il vient d’être révisé.
Gardez le dossier émis accessible à un emplacement stable et distinguez-le des copies de travail. Conservez les émissions antérieures pour la traçabilité tout en signalant clairement qu’elles sont remplacées. Un dossier nommé « dernière version » ne suffit pas si les destinataires ne peuvent identifier le dossier exact ou risquent de travailler sur une ancienne copie téléchargée.
Clôturer avec des preuves, puis confirmer l’usage autorisé
Ne clôturez un commentaire mis en œuvre qu’après que le vérificateur désigné a comparé la réponse convenue à tous les fichiers actuels concernés et consigné le résultat. Les preuves doivent identifier les fichiers et vues contrôlés, pas uniquement la personne qui les a téléversés.
Le guide du UK BIM Framework, partie C distingue les informations partagées pour examen et commentaire des informations contractuelles publiées qui ont été autorisées et acceptées. Cette distinction appartient à ce guide précis ; elle ne justifie pas d’imposer ses codes de statut à tous les projets d’éclairage.
Séparez le statut du commentaire et l’autorisation d’utilisation des documents dans deux champs. Un commentaire esthétique clôturé peut permettre la prochaine revue d’échantillon alors que des contrôles techniques ou l’autorisation de fabrication restent en suspens. Pour une demande refusée ou retirée, consignez le motif et le responsable de décision au lieu d’inventer la preuve d’une modification réalisée.
Si une option modifie le coût ou le périmètre de conception, le guide d’optimisation de la valeur en éclairage décoratif peut aider à structurer une revue distincte des caractéristiques à préserver. Ne présentez pas un compromis commercial comme une simple clôture administrative de commentaire.
Exemple illustratif : une modification de suspension dans trois fichiers
Ce dossier illustratif comprend 12 suspensions de hall et 3 fichiers de revue ; le commentaire C-01 modifie le contour visible du pavillon, mais n’est clôturé que lorsque la CAO, le rendu et le plan de fabrication concordent. Il ne s’agit ni d’un dossier de projet Kinglong ni d’un résultat mesuré.
Le concepteur annote le pavillon sur le rendu VIS-A et demande un contour plus fin. L’équipe convient d’un contour révisé sous réserve du contrôle technique du fabricant. Une réponse indique que l’image est corrigée, mais le vérificateur constate que l’émission proposée contient encore CAD-A et le plan de fabrication SD-A avec le contour initial. La réponse consigne donc une avancée, pas une clôture.
| Enregistrement pour C-01 | Action convenue et responsable | Preuves nécessaires au contrôle de clôture |
|---|---|---|
| CAD-A → CAD-B | L’auteur de la CAO modifie le contour du pavillon et l’agencement des composants concernés après la revue technique. | Le vérificateur ouvre CAD-B et compare la géométrie concernée à la réponse convenue. |
| VIS-A → VIS-B | L’auteur de la visualisation régénère la vue concernée avec le contour convenu. | Le vérificateur compare VIS-B à la décision et à CAD-B ; une image séduisante ne suffit pas à elle seule. |
| SD-A → SD-B | L’auteur du plan de fabrication actualise la vue cotée, la coupe et les notes concernées. | Le vérificateur contrôle l’export émis SD-B par rapport à CAD-B et à la réponse convenue, puis consigne le résultat. |
L’équipe rouvre le point pour les mises à jour de fichiers manquantes, obtient la réponse technique pertinente et prépare le dossier révisé. La clôture ne suit qu’après inspection des sorties listées et consignation de leur concordance par le vérificateur. Si un écart persiste, le point reste ouvert ; si la correction est validée, le projet détermine encore séparément l’usage autorisé du dossier. Aucune économie ni durée de rattrapage n’est présumée.
Transmettre au fabricant un dossier de revue réconcilié
Envoyez le registre actuel, les sources annotées, les codes des luminaires, les révisions des fichiers, les réponses convenues et les décisions non résolues pour un échange au périmètre défini sur la faisabilité des dessins. Précisez quels fichiers le fabricant doit évaluer et quelles questions de conception attendent encore une décision de votre équipe.
Vous pouvez transmettre le dossier de revue réconcilié pour en discuter avec Kinglong. Demandez à l’équipe d’examiner la faisabilité des dessins, les matériaux et les conséquences structurelles, puis convenez du périmètre technique et des informations manquantes. Cet échange ne promet ni approbation de la conception, ni délai de réponse fixe, ni autorisation automatique de fabrication.
Questions fréquentes
Un rendu peut-il approuver une cote absente du dessin ?
Non ; une impression visuelle ne définit pas une cote de fabrication omise. Demandez au concepteur et à l’auteur technique de préciser la dimension attendue et ses points de référence, puis de reporter la valeur convenue dans le dessin contrôlé concerné. Une perspective peut communiquer des proportions sans fournir une mesure permettant la fabrication. Ne mesurez pas sur une capture d’écran et ne remplacez pas une exigence dimensionnelle explicitement examinée par une image plaisante.
Faut-il attribuer un nouvel identifiant à chaque annotation répétée ?
Non s’il s’agit de la même demande, du même objet et de la même décision ; reliez les preuves en double au point existant. Conservez les références des intervenants et sources supplémentaires pour qu’aucun retour ne disparaisse. Créez un point distinct relié au premier si la nouvelle remarque concerne un autre composant, demande un résultat différent ou relève d’un autre responsable de décision. Cela évite de compter plusieurs fois les clôtures sans fusionner des exigences réellement différentes.
Que faire si le concepteur commente une révision remplacée ?
Conservez la remarque d’origine et comparez-la au dossier actuel avant de l’accepter, de la refuser ou de rouvrir le point. Si l’émission actuelle satisfait déjà la demande, indiquez cette preuve à l’auteur de la revue au lieu de modifier de nouveau les fichiers. Si elle introduit une nouvelle exigence, faites-la suivre dans le processus de décision actuel. Ne rejetez pas une remarque uniquement parce que sa source est ancienne et ne l’appliquez pas silencieusement à une vue actuelle sans rapport.
Avons-nous besoin de BCF ou d’une plateforme de revue spécialisée ?
Non ; un registre partagé peut fonctionner s’il préserve l’identité, le contexte source, les décisions et une clôture vérifiable. Un tableur avec accès maîtrisé et liens explicites peut convenir à un petit dossier. Choisissez un système spécialisé lorsque les besoins de collaboration du projet le justifient et vérifiez son fonctionnement pour les exports, les droits d’accès et les versions. Le choix du logiciel ne dispense ni de désigner les responsables de décision ni de contrôler les documents réels.
