Присвойте замечанию постоянный ID, укажите светильник, вид и рассматриваемую редакцию документа, зафиксируйте согласованный ответ и проверьте все затронутые материалы, прежде чем закрывать замечание. Так запрос дизайнера остаётся связанным с геометрией CAD, визуальным представлением и производственным чертежом, а не получает отдельную трактовку в каждом файле.
Для дизайнера интерьера или светодизайнера сложность часто заключается не в получении обратной связи, а в определении того, какое указание должен выполнять изготовитель. Рядом с привлекательной обновлённой визуализацией может по-прежнему находиться старый чертёж с размерами. Ниже приведены многоразовая структура реестра и способ проверить, действительно ли ответ отражён в файлах, которыми будут пользоваться участники проекта.
Управляйте замечанием, а не только файлом с пометками
Ответ фиксирует позицию; закрытие требует проверенного внесения изменений в затронутые файлы; разрешение на производство является отдельным решением проекта. Разделяйте эти состояния, даже если программа рецензирования предлагает лишь простую кнопку для отметки о решении вопроса.
Присвойте вопросу идентификатор, который сохранится после нового экспорта или выпуска новой редакции чертежа. Разделяйте исходный вопрос, согласованное решение и подтверждение его реализации. Иначе замечание может исчезнуть со слоя пометок, хотя требование останется неурегулированным в производственном комплекте.
Это метод координации проекта, а не универсальная система договорного согласования. Договоритесь, кто вправе трактовать дизайнерский замысел, кто оценивает технические последствия и кто разрешает указанные работы. Реестр делает эти решения видимыми, но не создаёт полномочий, которых проект никому не предоставлял.
Собирайте замечания, сохраняя исходный контекст
Сохраните исходную формулировку и её источник, затем сформулируйте исполнимый запрос, не меняя дизайнерский замысел без объяснения. Сохраните файл с пометками или сообщение, автора замечания, дату и соответствующую страницу либо изображение, чтобы другой участник мог понять причину запроса.
В материалах Kinglong по проектам освещения есть дополнительные публикации о проектировании и закупках. Они помогают команде сформулировать вопросы для рассмотрения, но подтверждением реально поступившего запроса остаются исходные материалы самого проекта с замечаниями.
Фразу «сделать легче» нужно уточнить: меньшая визуальная массивность, более светлая отделка и меньший физический вес могут потребовать разных изменений. Зафиксируйте неоднозначность и попросите автора замечания подтвердить ожидаемый результат, прежде чем превращать его слова в указание.
Bluebeam Revu позволяет сформировать сводку списка пометок в CSV, XML или PDF либо распечатать её; пользователям Revu 21 Basics доступен только вывод в PDF. Такой экспорт удобен для сбора аннотаций, но сам по себе не трактует запрос и не обновляет модель CAD.
Для замечаний, полученных на совещании или в переписке, внесите подтверждённую формулировку и ссылку на источник в тот же журнал входящих замечаний. Не позволяйте недокументированному устному указанию стать вторым, невидимым каналом согласования.
Свяжите каждое замечание со светильником, видом и редакцией
Укажите светильник и компонент, место или вид, исходный файл и редакцию, к которой относится замечание, чтобы другой проверяющий мог воспроизвести проблему. Одного номера страницы недостаточно, если при следующем экспорте изменится порядок листов; дополните его обозначением чертежа или вида.
Для подвесного светильника различайте потолочную чашу, декоративный корпус, подвес и светоизлучающие элементы. Обведённая на перспективе форма может относиться только к одной из этих частей. Добавьте помещение или конкретный экземпляр светильника, если внешне одинаковые приборы имеют разные условия монтажа.
В buildingSMART BCF-XML каждое замечание имеет уникальный Guid и может ссылаться на точку обзора. Это конкретный пример сохранения идентичности обсуждения и его визуального контекста; из него не следует, что проект освещения обязан использовать платформу BIM.
Применяйте тот же принцип в более простом комплекте файлов: при замене исходного изображения сохраняйте ID замечания и добавляйте под ним новые подтверждающие материалы. Не перезаписывайте старый вид, пока не зафиксирована его связь с решением. Проверяющий должен отличать изображение, к которому относилось замечание, от изображения, представленного как доказательство исправления.
Многоразовая структура реестра замечаний дизайнера
Реестр замечаний — это общий журнал, связывающий каждый запрос с решением и проверенной реализацией. Перенесите приведённые поля в электронную таблицу или систему рецензирования; ведите отдельную запись для каждого самостоятельного решения, а не для каждого снимка экрана.
Предусмотрите отдельные поля для источника, объекта и вида, требуемого изменения, дисциплины и ответственного за решение, ответа, затронутых файлов, подтверждений закрытия и статуса. Сохраняйте ID неизменным по мере появления ответов и доказательств.
| Поле | Что указывать | Зачем это проверяющему |
|---|---|---|
| ID замечания и источник | Постоянный ID вопроса; исходный файл или сообщение, автор замечания и дата. | Восстановить фактический запрос и связать дублирующие замечания. |
| Объект и вид | Код светильника, затронутый компонент, помещение или экземпляр, лист и вид. | Найти одну и ту же деталь в разных представлениях. |
| Рассматриваемая редакция | Редакция файла, к которой было сделано замечание. | Не принять старую пометку за замечание к текущему выпуску. |
| Требуемое изменение | Исходная формулировка и уточнённая, исполнимая трактовка. | Сделать уточнение видимым, а не менять замысел незаметно. |
| Дисциплина и ответственный за решение | Вопрос дизайна, инженерии, стройплощадки или коммерческих условий; лицо с полномочиями принять решение. | Направить противоречие на надлежащее решение, а не тому, кто быстрее ответит. |
| Ответ и ответственный за реализацию | Согласованный ответ, причина возможного отказа и исполнитель обновления файлов. | Отличить решение от обещания отразить его в чертеже позднее. |
| Затронутые материалы | Каждый файл CAD, визуализация, производственный чертёж или ведомость, требующие проверки; включая причины отсутствия изменений. | Выявить забытую ветвь файлов. |
| Подтверждения закрытия | Редакции выпущенных файлов и расположение видов, результат сравнения, проверяющий и дата проверки. | Проверить фактический результат, а не ответ «готово». |
| Статус и оставшееся действие | Открыто, требуется уточнение, дан ответ, реализовано и ожидает проверки, закрыто или открыто повторно. | Показать следующий шаг и не считать любой ответ закрытием. |
В своём процессе разработки светильников на заказ Kinglong Lighting описывает проверку чертежей на реализуемость, выбор материалов и оптимизацию конструкции. Эти технические вопросы полезно связать с реестром. Согласуйте объём проверки; не предполагайте, что изготовитель вправе определять эстетические предпочтения дизайнера или работать в системе рецензирования клиента.
Устраните противоречия в указаниях до редактирования
Передайте несовместимые указания лицу с соответствующими полномочиями и зафиксируйте, какое из них заменено, вместо автоматического выбора последнего сообщения. Более позднее письмо тоже может исходить от человека, который не вправе согласовать затронутый дизайн или коммерческие последствия.
Разделяйте внешний вид, возможность изготовления и ограничения проекта. Дизайнер может объяснить желаемый силуэт; инженер изготовителя — определить, как уменьшение потолочной чаши влияет на предложенное расположение компонентов; команда стройплощадки — подтвердить сопряжение с потолком. Ни один из этих ответов сам по себе не обязательно разрешает остальные вопросы.
Если желаемый внешний вид недостижим при текущей компоновке, сохраните исходный запрос видимым и перечислите варианты для выбора. Зафиксируйте выбранный вариант и все условия, включая новый образец или пересмотренный технический узел. Не скрывайте инженерное возражение, закрывая замечание к внешнему виду.
После согласования ответа назначьте ответственного за реализацию. Если ответ меняется во время редактирования чертежей, остановите затронутое обновление и внесите новое решение в ту же историю вопроса. Сохраните заменённое указание, чтобы команда могла объяснить, почему внешне завершённая правка не попала в выпуск.

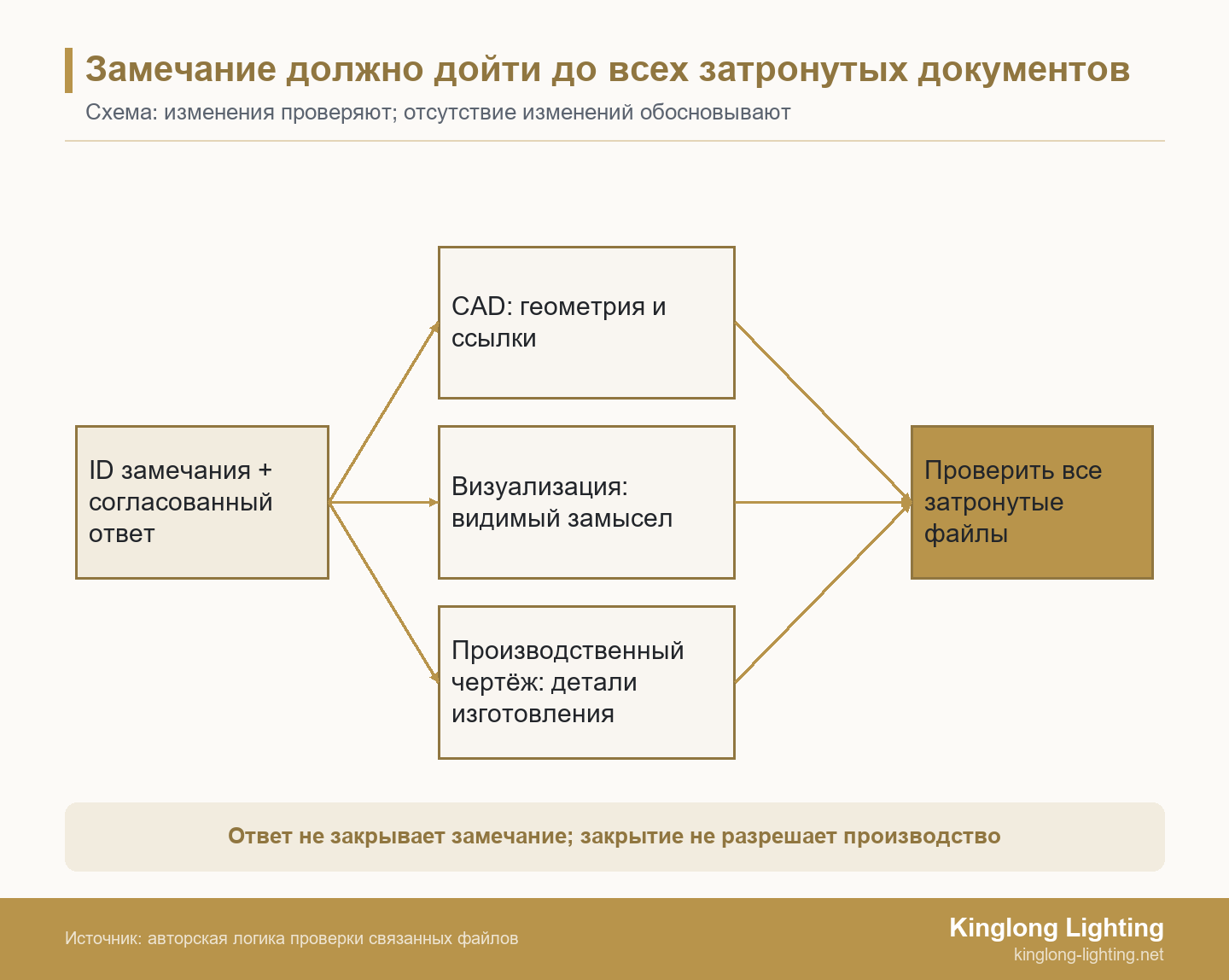

Перенесите решение во все затронутые файлы
Для каждого затронутого файла CAD, визуализации и производственного чертежа укажите новую редакцию либо причину, по которой изменение не требуется, а затем проверьте фактически выпущенный файл. Разные типы файлов отражают разные стороны одного решения; совпадение имён не доказывает согласованности содержания.
Автор CAD проверяет геометрию и соответствующие ссылки. Автор визуализации проверяет в новом изображении задуманные форму, материал и видимые взаимосвязи. Автор производственного чертежа проверяет затронутые ответом размеры, сечения, расположение компонентов и примечания по изготовлению. Включите ведомости или ссылки на материалы, если изменение выходит за пределы этих видов.
Функция «Перезагрузить все ссылки» в AutoCAD обновляет файловые ссылки до самой актуальной версии; ссылочные файлы также обновляются при открытии основного чертежа. Это не доказывает, что отдельная визуализация или PDF-экспорт производственного чертежа заново сформированы из исправленного содержимого.
Открывайте материалы, предназначенные для выпуска, а не только программу, в которой их создавали. Сравнивайте тот же светильник и тот же вид с согласованным ответом. Если файл действительно не требует изменения, объясните почему: корректировка внешнего вида может не затронуть примечание о проводке, но такой вывод должен следовать из проверки влияния, а не из пустой ячейки.
Портфолио проектов может помочь дизайнеру объяснить задуманное соотношение светильника и помещения. Рассматривайте изображения как визуальный контекст, а не как доказательство согласованности текущих CAD-файлов и производственного комплекта.
Выпустите прослеживаемый комплект редакций
ASME Y14.35 описывает порядок внесения изменений в чертежи и связанные документы, а также способы обозначения и регистрации редакций. Публичное описание области применения не означает, что ваш проект принял этот стандарт, и не требует здесь конкретного кода редакции.
Используйте согласованные в проекте правила именования и обозначения редакций. Перечислите каждый выпущенный файл с его редакцией и назначением, укажите, что он заменяет, и свяжите изменённые документы с ID замечаний, которые они устраняют. Если документ не менялся, приведите его текущую редакцию, не создавая впечатления нового пересмотра.
Храните выпущенный комплект в доступном постоянном месте и отличайте его от рабочих копий. Сохраняйте прежние выпуски для прослеживаемости, ясно отмечая, что они заменены. Папки с названием «последнее» недостаточно, если получатели не могут определить конкретный комплект или всё ещё могут работать по старой скачанной копии.
Закройте замечание с доказательствами, затем подтвердите разрешённое использование
Закрывайте реализованное замечание только после того, как назначенный проверяющий сравнит согласованный ответ со всеми затронутыми актуальными файлами и зафиксирует результат. Подтверждение должно указывать проверенные файлы и виды, а не только человека, который их загрузил.
В руководстве UK BIM Framework, часть C информация, переданная для рассмотрения и замечаний, отделяется от опубликованной договорной информации, прошедшей авторизацию и приёмку. Это различие внутри конкретного руководства, а не основание навязывать его коды статуса каждому проекту освещения.
Ведите статус замечания и разрешение на использование документа в отдельных полях. Закрытое замечание к внешнему виду может позволить перейти к следующей проверке образца, хотя технические проверки или разрешение на производство ещё не получены. Для отклонённого или отозванного запроса укажите причину и ответственного за решение, а не придумывайте доказательства выполненного изменения.
Если вариант меняет стоимость или объём дизайна, руководство по стоимостной оптимизации декоративного освещения поможет сформулировать отдельную проверку того, какие характеристики нужно сохранить. Не выдавайте коммерческий компромисс за простое административное закрытие замечания.
Условный пример: изменение подвесного светильника в трёх файлах
Этот условный комплект включает 12 подвесных светильников для вестибюля и 3 файла для рассмотрения; замечание C-01 меняет видимый контур потолочной чаши, но закрывается лишь после согласования CAD, визуализации и производственного чертежа между собой. Это не документация проекта Kinglong и не измеренный результат.
Дизайнер отмечает потолочную чашу на визуализации VIS-A и просит сделать контур более тонким. Команда согласует изменённый контур при условии технической проверки изготовителем. В ответе сказано, что изображение исправлено, однако проверяющий обнаруживает в предполагаемом выпуске CAD-A и производственный чертёж SD-A со старым контуром. Значит, ответ фиксирует продвижение, а не закрытие.
| Запись по C-01 | Согласованное действие и ответственный | Подтверждения для проверки закрытия |
|---|---|---|
| CAD-A → CAD-B | Автор CAD после технического рассмотрения обновляет контур потолочной чаши и затронутое расположение компонентов. | Проверяющий открывает CAD-B и сравнивает соответствующую геометрию с согласованным ответом. |
| VIS-A → VIS-B | Автор визуализации заново формирует затронутый вид с согласованным контуром. | Проверяющий сравнивает VIS-B с решением и CAD-B; одного привлекательного изображения недостаточно. |
| SD-A → SD-B | Автор производственного чертежа обновляет затронутые вид с размерами, сечение и примечания. | Проверяющий сверяет выпущенный экспорт SD-B с CAD-B и согласованным ответом, затем фиксирует результат. |
Команда повторно открывает вопрос из-за отсутствующих обновлений файлов, получает соответствующий технический ответ и готовит пересмотренный комплект. Закрытие возможно только после проверки перечисленных результатов и фиксации их согласованности проверяющим. Если расхождение остаётся, вопрос остаётся открытым; если исправление прошло проверку, проект всё равно отдельно определяет разрешённое использование комплекта. Никакая экономия или длительность наверстывания задержки не предполагается.
Передайте изготовителю согласованный комплект для рассмотрения
Отправьте актуальный реестр, исходные материалы с пометками, коды светильников, редакции файлов, согласованные ответы и нерешённые вопросы для обсуждения реализуемости чертежей в оговорённом объёме. Укажите, какие файлы должен оценить изготовитель и какие вопросы дизайна ещё ожидают решения вашей команды.
Вы можете отправить согласованный комплект для обсуждения с Kinglong. Попросите команду рассмотреть реализуемость чертежей, материалы и конструктивные последствия, затем согласуйте объём технической проверки и недостающие исходные данные. Обсуждение не является обещанием утвердить дизайн, ответить в фиксированный срок или автоматически разрешить производство.
Частые вопросы
Может ли визуализация согласовать размер, отсутствующий на чертеже?
Нет; визуальное впечатление не определяет пропущенный производственный размер. Попросите дизайнера и технического автора указать задуманный размер и его опорные точки, затем внести согласованное значение в соответствующий управляемый чертёж. Перспектива может передавать пропорции, не предоставляя пригодного для изготовления размера. Не измеряйте по снимку экрана и не заменяйте явно рассмотренное размерное требование красивым изображением.
Нужно ли присваивать новый ID каждой повторной пометке?
Нет, если это тот же запрос по тому же объекту и решению; свяжите дублирующие подтверждения с существующим вопросом. Сохраните данные дополнительного автора замечания и ссылки на источники, чтобы ни один отзыв не пропал. Создайте отдельный связанный вопрос, если новая пометка касается другого компонента, требует иного результата или другого ответственного за решение. Это предотвращает повторный подсчёт закрытий, не объединяя действительно разные требования.
Что делать, если дизайнер комментирует заменённую редакцию?
Сохраните исходное замечание и сравните его с актуальным комплектом, прежде чем принять, отклонить или повторно открыть вопрос. Если текущий выпуск уже выполняет запрос, покажите подтверждение автору замечания, а не редактируйте файлы ещё раз. Если появляется новое требование, проведите его через действующий процесс принятия решений. Не отбрасывайте замечание только потому, что источник устарел, и не применяйте его молча к несвязанному актуальному виду.
Нужны ли нам BCF или специальная система рецензирования?
Нет; общий реестр может работать, если сохраняет идентичность вопроса, контекст источника, решения и проверяемое закрытие. Для небольшого комплекта может подойти электронная таблица с управляемым доступом и понятными ссылками. Выбирайте специальную систему, если этого требуют задачи совместной работы в проекте, и проверьте её экспорт, права доступа и поведение версий. Выбор программы не отменяет необходимости назначать ответственных за решения и проверять фактические материалы.
