Shop Drawing für maßgefertigte Villa-Kronleuchter: Engineering-Details richtig lesen

Ein Shop Drawing für einen Villa-Kronleuchter ist nicht nur eine hübsche technische Zeichnung. Es ist der Moment, in dem eine visuelle Idee in Maße, Gewicht, Aufhängung, Canopy, Driver, Verdrahtung, Modulteilung, Verpackung, Installation und Wartungszugang übersetzt wird.

Viele Eigentümer prüfen ein Shop Drawing zu schnell, weil die Zeichnung professionell aussieht. Doch eine saubere Linie beweist noch nicht, dass alle Annahmen geklärt sind. Ein gutes Review fragt: Welche Daten sind bestätigt, welche müssen lokal geprüft werden, welche Änderung beeinflusst Preis oder Termin, und was darf wirklich in Produktion gehen?

Kinglong Lighting kann bei Villa Lighting und kundenspezifischer Kronleuchterfertigung Shop Drawings als Nachweisfilter nutzen. Der Eigentümer gewinnt, wenn er die Zeichnung nicht als Formular, sondern als Entscheidungskarte liest.

Kernaussagen

• Maße sind nur der Anfang: Drop, Breite, Blickachse und Abstand müssen zur Raumabsicht passen.
• Gewicht braucht lokale Antwort: Herstellerdaten ersetzen keine Standortprüfung von Decke, Aufhängung und Hebeweg.
• Canopy und Driver sind sichtbar relevant: Sie beeinflussen Aussehen, Montage, Dimmung und späteren Service.
• Offene Annahmen müssen im Plan bleiben: Eine schöne Zeichnung darf keine ungeprüften Risiken verstecken.
• Freigabe ist begrenzt: Ein Shop Drawing kann Produktion freigeben, aber nicht automatisch lokale Installation oder elektrische Zulässigkeit.

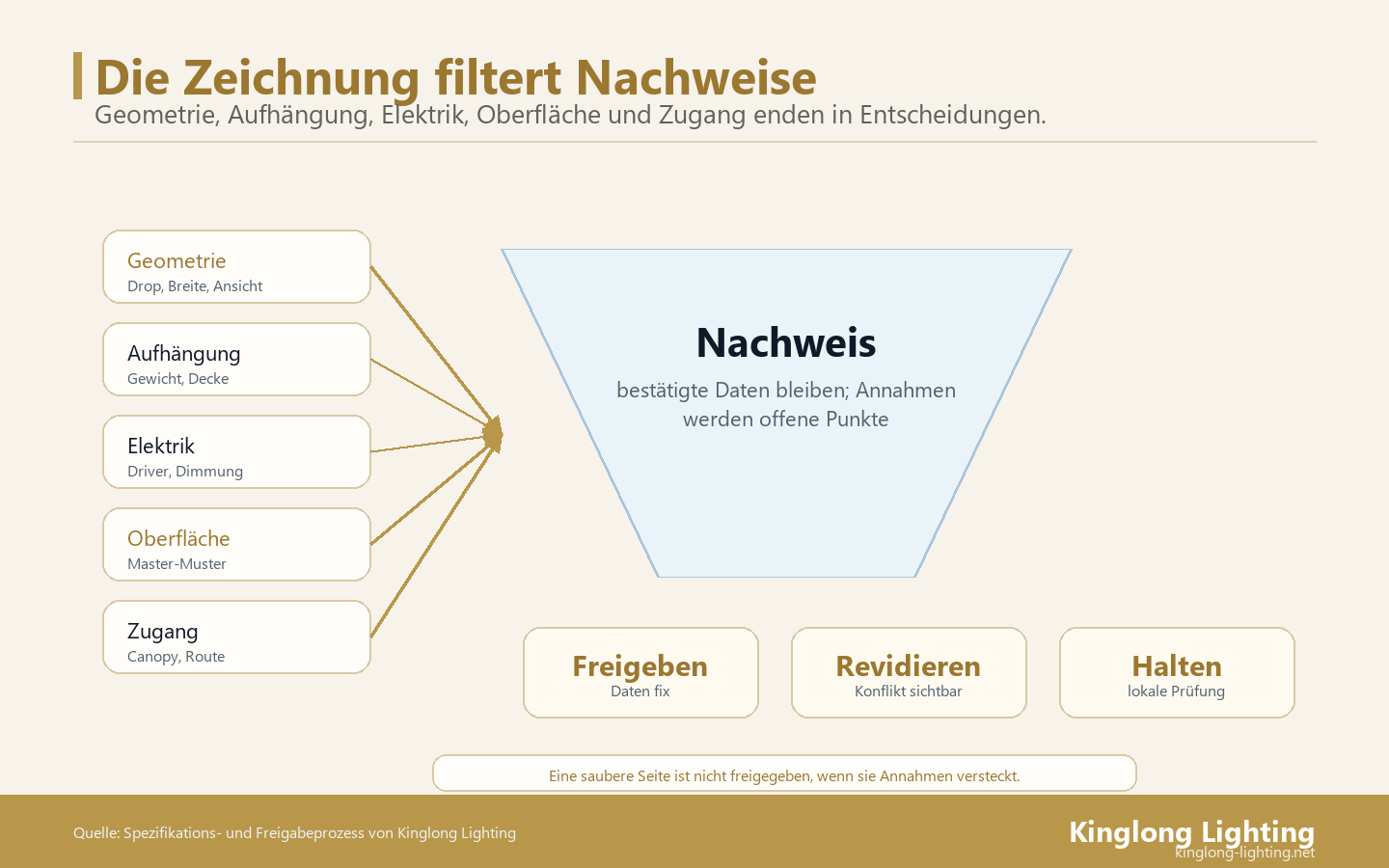

Das Shop Drawing filtert Nachweise

Ein gutes Shop Drawing wandelt Designsignale in bestätigte Daten, offene Annahmen und lokale Prüfaufgaben um.

Die Seite zur Lichtplanung des DOE zeigt, dass Beleuchtung durch Anwendung und Kontext geprägt wird. Bei einem Villa-Kronleuchter muss die Zeichnung deshalb nicht nur die Form zeigen, sondern erklären, wie diese Form im Raum funktionieren, hängen, leuchten und gewartet werden kann.

Die Zeichnung muss eine Entscheidung ermöglichen

Ein Shop Drawing ist erst nützlich, wenn ein Eigentümer oder Vertreter daraus eine Entscheidung ableiten kann. Wird genehmigt, revidiert oder gehalten? Welche Felder sind eingefroren? Welche offenen Punkte verhindern Produktion?

Wenn die Zeichnung nur schön wirkt, aber keine Entscheidung erzeugt, bleibt sie dekorative Dokumentation. Ein gutes Review markiert jede Unsicherheit als technische, visuelle, lokale oder terminliche Frage.

Visuelle und technische Ebenen getrennt lesen

Der Designer liest Proportion, Rhythmus, Material, Lichtwirkung und Beziehung zum Interior. Der lokale Fachmann liest Struktur, Strom, Zugang und Installation. Der Hersteller liest Baubarkeit, Komponenten, Verpackung und Produktionslogik.

Diese Ebenen dürfen nicht verwechselt werden. Eine visuelle Freigabe bestätigt nicht automatisch Gewicht. Eine lokale elektrische Prüfung bestätigt nicht automatisch Finish. Die Zeichnung sollte sichtbar machen, welche Ebene welche Antwort liefert.

Geometrie: Drop, Breite und Blickachsen prüfen

Die erste Lesart betrifft Geometrie. Höhe, Drop, Durchmesser, Länge, Staffelung, Abstand zur Decke, Abstand zum Tisch, Beziehung zur Treppe und Blickachsen müssen zur Raumabsicht passen. Ein Kronleuchter kann technisch korrekt und visuell falsch proportioniert sein.

Maßstab mit dem echten Raum vergleichen

Die Zeichnung sollte nicht isoliert gelesen werden. Sie muss gegen Fotos, Raummaße, Deckenhöhe, Möbel und relevante Blickpunkte geprüft werden. Ein Maß, das im Plan plausibel wirkt, kann im Raum zu dominant, zu klein oder zu niedrig erscheinen.

Die Mofun Designplattform kann helfen, Volumen und Drop vor der physischen Produktion zu prüfen. Dennoch bleibt die Freigabe stärker, wenn digitale Prüfung und echte Standortdaten zusammenarbeiten.

Schutzabstände und Nutzung berücksichtigen

Ein Kronleuchter über einem Esstisch, in einem Foyer oder im Treppenauge braucht unterschiedliche Schutzabstände. Türen, Wege, Möbel, Reinigung, Aussichtslinien und alltägliche Nutzung dürfen nicht erst bei der Installation auffallen.

Das Shop Drawing sollte zeigen, welche Nutzung berücksichtigt wurde. Wenn diese Information fehlt, sollte die Freigabe nicht nur nach Schönheit erfolgen, sondern eine Raumprüfung verlangen.

Gewicht, Aufhängung und Decke

Gewicht und Aufhängung sind die Punkte, an denen eine ästhetische Entscheidung zur lokalen Verantwortung wird. Der Hersteller kann Gewicht, Aufhängungspunkte und empfohlene Strukturinformationen liefern. Die lokale Bestätigung bleibt beim Standortteam.

Gewichtsdaten nicht als vollständige Freigabe lesen

Ein Gewichtswert sagt nur, welche Last das Produkt ungefähr mitbringt. Er sagt nicht, ob der vorhandene Deckenpunkt, die lokale Struktur, die Befestigung oder die Montagefolge geeignet sind. Das muss ein zuständiger lokaler Fachmann prüfen.

Die Seite zu Hubarbeitsbühnen der OSHA erinnert daran, dass Arbeiten in der Höhe geplant werden müssen. Bei schweren oder hohen Kronleuchtern beeinflussen Hebeausrüstung und Zugang die Freigabe ebenso wie die Zeichnung.

Aufhängung als System prüfen

Aufhängung besteht nicht nur aus einem Haken. Sie umfasst Deckenpunkt, Platte, Kabel, Gewindestangen, Sicherungen, Canopy, Modulteilung, Lastverteilung und Wartungsmöglichkeit. Das Shop Drawing sollte zeigen, wie diese Teile zusammenhängen.

Wenn ein Teil des Systems fehlt, entsteht eine offene Annahme. Diese Annahme sollte nicht durch allgemeine Zustimmung verdeckt werden. Sie braucht eine Antwort, bevor Produktion oder Installation zu weit fortschreiten.

Canopy, Driver und elektrische Schnittstellen

Canopy und Driver werden oft unterschätzt, weil sie nicht das dekorative Hauptbild sind. Trotzdem beeinflussen sie Deckenbild, Dimmung, Wärme, Zugang, lokale Integration und spätere Wartung. Ein Shop Drawing sollte diese Elemente lesbar machen.

Die Seite UL 1598 erinnert daran, dass dekorative Leuchten technische Produkte bleiben. Ein ästhetisches Objekt braucht nachvollziehbare elektrische und mechanische Daten.

Driver-Position mit Servicezugang verbinden

Driver können im Canopy, in einem remote Fach oder in einer lokalen technischen Zone sitzen. Jede Lösung hat Folgen für Geräusch, Wärme, Zugang, Kabellänge, Austausch und lokale Koordination. Das Drawing sollte diese Position nicht verstecken.

Wenn der Driver später nicht erreichbar ist, wird ein kleiner Defekt zu einem großen Eingriff. Ein gutes Review fragt deshalb nicht nur: funktioniert es, sondern auch: wie wird es gewartet?

Dimmung und Steuerung als lokale Schnittstelle behandeln

Der Hersteller kann Driverdaten und Kompatibilitätsinformationen liefern. Der lokale Integrator muss prüfen, wie Dimmung, Steuerungsprotokoll, Stromkreis und Szenen im echten Raum funktionieren. Die Seite zum NFPA 70 National Electrical Code zeigt, warum diese Grenze wichtig ist.

Das Shop Drawing sollte deshalb benennen, welche elektrischen Daten Produktdaten sind und welche Antwort lokal bestätigt werden muss. Diese Klarheit verhindert spätere Schuldzuweisungen.

Material, Muster und Finish im Drawing verankern

Ein Shop Drawing sollte nicht nur Form und Technik zeigen. Es sollte auf die freigegebene sichtbare Qualität verweisen: Finish, Glas, Kristall, Diffusor, Muster, Farbwirkung und akzeptierte Variation. Sonst kann Produktion gegen eine andere Erinnerung arbeiten als der Eigentümer.

Master-Muster und Zeichnung synchron halten

Wenn ein Muster freigegeben wurde, sollte die Zeichnung diese Referenz nennen. Das kann ein Muster-Code, ein Foto, ein Datum oder eine kurze Toleranznotiz sein. Wichtig ist, dass Produktion und Vorversand wissen, worauf sich die Freigabe bezieht.

Ohne Synchronisierung kann die Zeichnung technisch korrekt sein, aber sichtbare Qualität verlieren. Der Eigentümer prüft später gegen Geschmack, während das Werk gegen eine technische Datei produziert.

Finish-Toleranz als Entscheidung behandeln

Handgefertigte oder natürliche Materialien variieren. Die Zeichnung sollte nicht behaupten, dass jedes Teil identisch wird, wenn das nicht realistisch ist. Sie sollte vielmehr sagen, welche Variation akzeptiert ist und welche Abweichung eine Revision verlangt.

Diese Ehrlichkeit schützt die Vorversandprüfung. Das Team weiß dann, ob eine sichtbare Differenz Teil des Designs, eine akzeptierte Toleranz oder ein echter Fehler ist.

Verpackung, Route und Installation nicht ausklammern

Ein Shop Drawing sollte Hinweise geben, wie das Objekt geteilt, verpackt, bewegt und installiert wird. Besonders bei Villen mit fertigen Oberflächen, engen Treppen, hohen Räumen oder empfindlichen Möbeln ist diese Information kein späteres Detail.

Modulteilung und Verpackung zusammen prüfen

Ein großer Kronleuchter kann als Module geplant werden, damit er transportiert und installiert werden kann. Diese Modulteilung beeinflusst Fugen, Kabel, Montagezeit, Verpackung und visuelle Kontinuität. Das Drawing sollte zeigen, wo das Objekt geteilt wird.

Die Seite ISTA 3A hilft, Verpackung als Schutzsystem zu verstehen. Eine gute Verpackung folgt aus der Konstruktion, nicht erst aus einer letzten Versandentscheidung.

Installationsroute als offene oder bestätigte Annahme markieren

Route, Aufzug, Treppenhaus, Türbreite, Hebeweg, Arbeitsfläche und Oberflächenschutz müssen zur Zeichnung passen. Wenn die Route noch nicht bestätigt ist, sollte das Drawing dies sichtbar sagen.

Eine unbestätigte Route ist kein kleiner logistischer Hinweis. Sie kann Modulgröße, Verpackung, Montagefolge und Installationstermin verändern.

Freigabegrenzen des Shop Drawings

Die Freigabe eines Shop Drawings sollte immer sagen, was sie abdeckt. Sie kann Dimension, sichtbare Richtung, Komponenten, Fertigungslogik und Produktionsstart abdecken. Sie deckt nicht automatisch lokale Struktur, elektrische Zulässigkeit, Baustellenbereitschaft oder endgültige Inbetriebnahme ab.

Freigabe, Revision und Halt klar trennen

Wenn alle Punkte akzeptiert sind, kann Produktion beginnen. Wenn ein Konflikt sichtbar ist, braucht das Drawing eine Revision. Wenn lokale Prüfung fehlt, sollte das Projekt gehalten oder mit klarer Bedingung weitergeführt werden.

Diese drei Zustände halten den Prozess sauber. Sie verhindern, dass ein freundliches Ja als pauschale Risikoübernahme missverstanden wird.

Kommentare in die Master-Zeichnung zurückführen

Kommentare in E-Mails reichen nicht. Wenn eine Frage beantwortet wird, sollte die Antwort in die Master-Version der Zeichnung oder in den Freigabevermerk zurückgeführt werden. Nur so bleibt später nachvollziehbar, welche Entscheidung gültig war.

Das ist besonders wichtig, wenn mehrere Personen beteiligt sind. Ein Projekt verliert sonst Zeit, weil ältere Screenshots, neue Kommentare und verschiedene Dateiversionen gegeneinander arbeiten.

Prüftabelle für Shop Drawings

Wie Kinglong Lighting Shop Drawings nutzbar macht

Kinglong Lighting kann Shop Drawings mit Produktdaten, Musterreferenzen, Fertigungslogik, Teileinformationen und Verpackungshinweisen verbinden. Diese Verbindung hilft dem Eigentümer, nicht nur ein Bild zu genehmigen, sondern einen überprüfbaren Produktionsstand.

Für ein aktives Projekt senden Sie Pläne, Raumfotos, lokale Einschränkungen, gewünschte Wirkung, Finish-Referenzen und offene Standortfragen über die Kontaktseite. Je klarer die Eingaben, desto besser kann das Shop Drawing als Nachweisfilter funktionieren.

Gemeinsame Review-Sitzung richtig organisieren

Ein Shop Drawing wird stärker, wenn es nicht allein von einer Person gelesen wird. Designer, Eigentümervertretung, Hersteller, lokaler Elektriker, Statiker oder Installateur sehen verschiedene Risiken. Eine gemeinsame Review-Sitzung bündelt diese Perspektiven, ohne sie zu vermischen.

Die Sitzung sollte mit Rollen starten. Der Designer spricht über Raumwirkung und sichtbare Qualität. Der Hersteller erklärt Produkt- und Fertigungslogik. Lokale Fachleute prüfen Standort, Strom, Aufhängung und Zugang. Der Eigentümer oder Vertreter entscheidet, welche offenen Punkte akzeptiert, revidiert oder gehalten werden.

Review-Kommentare nach Ausgang sortieren

Ein Kommentar ist nur nützlich, wenn er einen Ausgang hat. Mögliche Ausgänge sind: Maß ändern, Note ergänzen, lokale Prüfung einholen, Musterreferenz bestätigen, Annahme akzeptieren oder Produktion halten. Eine lose Kommentarspalte reicht nicht.

Diese Sortierung verhindert, dass die Zeichnung mit vagen Anmerkungen zurückkommt. Der Hersteller weiß, was zu tun ist, und der Eigentümer sieht, ob die nächste Version wirklich entscheidungsreif wird.

Eine Person hält die Master-Version

Wenn mehrere PDF-Dateien, Screenshots und E-Mail-Kommentare gleichzeitig zirkulieren, verliert das Projekt schnell die gültige Grundlage. Eine Person sollte die Master-Version verwalten und festhalten, welche Version Preis, Produktion und spätere Vorversandprüfung steuert.

Diese Rolle muss nicht kompliziert sein. Wichtig ist, dass alte Versionen nicht versehentlich als neue Freigabe gelesen werden. Versionstreue schützt den Hersteller und den Eigentümer.

Lokale Prüfungen mit Frist versehen

Wenn ein lokaler Fachmann Gewicht, Aufhängung, Strom, Steuerung oder Zugang prüfen muss, braucht diese Prüfung eine Frist. Sonst wirkt die Zeichnung abgeschlossen, obwohl eine entscheidende Antwort fehlt.

Die Frist sollte realistisch sein, aber verbindlich genug, damit Produktion nicht auf einer unbenannten Lücke wartet. Ein Shop Drawing ist erst dann stark, wenn seine lokalen offenen Punkte geführt werden.

Shop Drawing als Grundlage für Vorversand und Übergabe

Das Shop Drawing endet nicht mit der Produktionsfreigabe. Es sollte später helfen, Vorversandfotos, Verpackungslabels, Teilelisten, Ersatzteile und Installationsnotizen zu verstehen. Dadurch wird aus der Zeichnung ein Dokument, das mehrere Phasen trägt.

Vorversandfotos gegen die Zeichnung planen

Vor der Produktion kann das Team festlegen, welche Fotos später benötigt werden: Gesamtansicht, Finishdetail, Canopy, Driver-Position, Modulverbindung, Etikett, Ersatzteil und Verpackung. Diese Liste folgt aus dem Shop Drawing.

Wenn Fotos erst spontan kurz vor Versand angefordert werden, fehlen oft die entscheidenden Perspektiven. Eine geplante Fotoliste macht die Vorversandprüfung schneller und belastbarer.

Übergabeinformationen früh mitdenken

Die Zeichnung sollte auch zeigen, welche Informationen später in die Eigentümerakte gehen: Maße, Teilecodes, Servicezugang, Driverdaten, Pflegehinweise, lokale Ausnahmen und Garantiegrenzen. Dann muss das Team nach Installation nicht alles neu zusammensuchen.

Ein Shop Drawing, das Übergabe vorbereitet, schützt den langfristigen Betrieb. Es ist nicht nur Produktionspapier, sondern das technische Gedächtnis des Kronleuchters.

Typische Fehlinterpretationen vermeiden

Ein häufiger Fehler ist, jede saubere Zeichnung als vollständige Lösung zu lesen. Sauberkeit bedeutet aber nur, dass die Darstellung geordnet ist. Sie sagt noch nicht, ob lokale Struktur, elektrische Schnittstelle, Wartungszugang oder sichtbare Toleranz bestätigt wurden.

Maßangaben nicht ohne Raumfoto bewerten

Ein Maß kann korrekt sein und trotzdem im Raum falsch wirken. Deshalb sollten Zeichnung, Foto, Schnitt, Deckenplan und Nutzung zusammen geprüft werden. Ein isolierter Zahlenwert ersetzt nicht die räumliche Lesart.

Diese Verbindung schützt den Eigentümer vor einer Freigabe, die technisch stimmig, aber räumlich unbefriedigend ist.

Offene Annahmen nicht als kleine Notizen behandeln

Eine kleine Notiz wie lokale Bestätigung erforderlich kann ein großer Produktionsstopper sein. Sie sollte einen Besitzer, eine Frist und einen Schließnachweis haben. Sonst bleibt sie sichtbar, aber ungeführt.

Das Review ist erst vollständig, wenn jede offene Annahme entweder geschlossen, akzeptiert oder ausdrücklich als Bedingung in die nächste Phase übernommen wurde.

Diese Disziplin verhindert auch spätere Streitfragen. Wenn eine Bedingung bewusst übernommen wurde, ist klar, wer sie vor Produktion, Lieferung oder Installation schließen muss.

Der Eigentümer kann zusätzlich verlangen, dass jede Bedingung eine sichtbare Markierung in der Zeichnung oder im Freigabevermerk erhält. Dann bleibt der offene Punkt auch dann präsent, wenn die Datei weitergegeben oder Wochen später erneut gelesen wird.

FAQ

Was sollte ein Shop Drawing für Villa-Kronleuchter enthalten?

Es sollte Maße, Drop, Gewicht, Aufhängung, Canopy, Driver, Verdrahtung, Dimmung, Module, Finish-Referenzen, Servicezugang, Verpackung, Route und offene lokale Annahmen enthalten.

Ist eine Shop-Drawing-Freigabe auch eine Installationsfreigabe?

Nein. Sie kann Produktion und Produktlogik freigeben, ersetzt aber keine lokale Prüfung von Struktur, Strom, Zugang, Hebeausrüstung oder Baustellenbereitschaft.

Wer sollte das Shop Drawing prüfen?

Designer und Eigentümer prüfen Raumwirkung und sichtbare Qualität. Hersteller prüft Baubarkeit. Lokale Fachleute prüfen Struktur, elektrische Bedingungen, Installation und Zugang.

Wann sollte ein Shop Drawing gehalten werden?

Es sollte gehalten werden, wenn Gewicht, Aufhängung, Driver, Route, Finish-Muster oder lokale Verantwortung unklar bleiben und diese Lücke Produktion, Kosten, Termin oder Sicherheit beeinflussen kann.
