Чертеж изготовленной на заказ люстры для виллы следует читать иначе, чем визуализацию дизайна. Рендеринг продает идею. Рабочий чертеж проверяет, можно ли реализовать, поддержать, подключить, установить, обслужить, упаковать и утвердить идею, не полагаясь на память.
Владельцам и дизайнерам не обязательно становиться инженерами, но им необходимо знать, что должен показывать чертеж. На чертеже должны быть видны решения, влияющие на риск: размеры, падение, купол, подвеска, вес, расположение драйвера, разделение модулей, привязка к финишу, маршрут, доступ и открытые предположения.
Kinglong Lighting может поддерживать проверку чертежей, когда команда дизайнеров использует Рабочий процесс изготовления люстры на заказ связать визуальное намерение с поддающимися сбору доказательствами. Полезный вопрос не в том, выглядит ли рисунок профессионально; вопрос в том, оставляет ли рисунок меньше опасных неизвестных.
Ключевые выводы

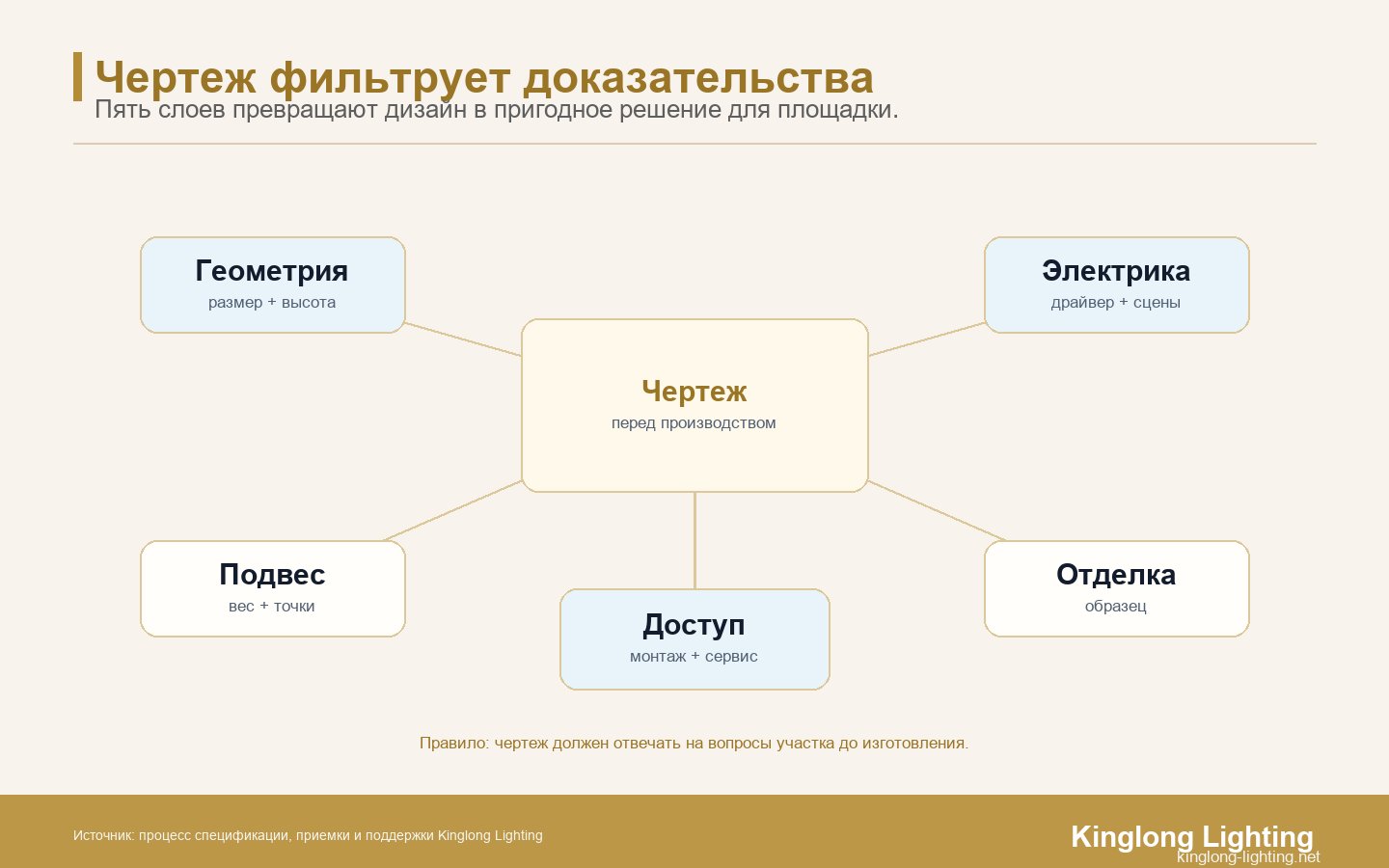

- Читаем рисунок по слоям: Вопросы по геометрии, поддержке, электрике, доступу, отделке и упаковке должны быть видны.
- Не одобряйте скрытые предположения: Если данные о весе, подвеске, драйвере, куполе или маршруте отсутствуют, в утверждении должно быть указано имя открытого элемента.
- Локальный обзор остается локальным: Чертежи производителя поддерживают проект, но не заменяют местную инженерную, электротехническую или проверку уполномоченных органов.
- Образцы и чертежи должны соответствовать: При утверждении видимых компонентов рабочий чертеж должен ссылаться на основную версию отделки или материала.
- Одобрение должно быть узким: При утверждении чертежа можно принять геометрию, оставив другие элементы открытыми, только если это указано в записи.
Магазинный чертеж не является визуализацией с размерами.
Чертеж люстры на вилле успешен, когда он сообщает владельцу, что теперь можно одобрить, а что еще требует квалифицированной проверки.
Рисунок должен перевести люстру из визуального обещания в ответственность за проект. Он должен показать, как конструкция располагается в комнате, как она подвешивается, как она связана с потолком, как она питается и как может происходить дальнейшее обслуживание.
Стандартная страница UL 1598 дает полезную границу, поскольку декоративные люстры по-прежнему остаются светильниками, требующими подтверждения продукта и квалифицированной проверки установки. Для покупателей проекта практическим действием является обеспечение видимости продукта, границ светильников и предположений по установке во время утверждения чертежа.
Начните с геометрии, падения и углов обзора.
При первом чтении необходимо проверить основные параметры: общую ширину, высоту, перепад высоты, размер навеса, размеры модуля, самую низкую точку, расположение к мебели и основные углы обзора. Чертеж может быть технически подробным и все равно не вписываться в комнату, если видимые пропорции неверны.
Платформа дизайна Mofun может подтвердить это, протестировав визуальную массу перед утверждением рисунка. Цифровая модель не заменяет рисунок, но помогает владельцу понять, создают ли цифры желаемый эффект помещения.
Ищите открытые предположения
Хороший рисунок должен подчеркивать предположения, а не скрывать их. Если поддержка потолка принадлежит другим людям, так и скажите об этом. Если ожидается запрос местоположения драйвера, скажите об этом. Если маршрут, доступ к лифту, протокол управления или местная проверка электрооборудования не включены, чертеж не должен подразумевать, что эти проблемы решены.
Владельцам следует попросить поставщика отделить подтвержденные данные от предполагаемых. Такое простое разделение предотвращает последующие споры, когда одна команда проекта рассматривает примечание как одобрение, а другая команда запоминает его как заполнитель.
Вес и подвеска требуют определенных ограничений
Изготовленная на заказ люстра может быть визуально изящной, но структурно значимой. На чертеже должен быть указан приблизительный вес, точки подвески, предполагаемые пути нагрузки, соотношение навеса, а также то, какой местный специалист должен проверить опору со стороны здания.
Инструмент безопасности ASCE дает полезную границу, поскольку предположения о конструкции и окружающей среде для конкретной площадки подлежат квалифицированной инженерной экспертизе. Для покупателей проекта практические действия заключаются в том, чтобы сохранить структурные предположения, специфичные для конкретного объекта, с помощью квалифицированной местной инженерной экспертизы, а не догадок производителя.
Подвеска — это система, а не одиночный крюк
На чертеже должно быть пояснено, как подвешивается люстра, как плафон соотносится с потолком, как соединяются модули и как осуществляется регулировка. Для большой люстры, изготовленной по индивидуальному заказу, одного декоративного потолочного символа недостаточно.
Владелец не должен просить производителя сертифицировать конструкцию виллы, если только это не является документально подтвержденной профессиональной услугой. Лучший подход — использовать чертеж производителя для информирования местной структурной проверки, а затем записывать, что местный рецензент принимает или изменяет.
Проект навеса должен включать сервисную логику
Конструкция навеса часто рассматривается как укрытие. Это также объект службы. На чертеже должно быть видно, скрывают ли навес драйверей, клеммы, регулировки подвески, панели доступа или декоративные швы. Если его невозможно открыть без повреждений, возрастает риск будущего обслуживания.
Для вилл внешний вид навеса имеет значение, поскольку он часто близок к готовому оштукатуренному, каменному или деревянному потолку. Поэтому на заводском чертеже должны быть видны как видимые связи отделки, так и доступ к обслуживанию. Одобрение одного без другого является неполным решением.
Электрика и органы управления должны быть видны, но не перегружать их.
Заводской чертеж должен раскрывать предположения по электрооборудованию, достаточные для ответственной координации, и в то же время ясно указывать, что остается под местной ответственностью за электрооборудование. Это защищает владельца, проектировщика, производителя и установщика от ложной уверенности.
Страница национальных электротехнических норм NFPA 70 дает полезную границу, поскольку решения по электромонтажу и приемке на месте требуют проверки норм и правил местным квалифицированным специалистом. Для покупателей проекта практическим решением будет отделить информацию производителя от местных электротехнических правил и ответственности за установку.
Риск обслуживания при изменении местоположения драйвера
Драйверы и компоненты управления не должны исчезать с чертежа. Если драйверы удалены, на чертеже должно быть показано предполагаемое расположение и схема подключения. Если они сидят под навесом, на рисунке должны быть показаны соображения доступа и обогрева. Если выбор драйвера осуществляется местной командой, эта граница должна быть прописана.
Это важно, потому что владелец виллы может принять красивую люстру, но позже обнаружить, что служебная часть застряла над готовым потолком. Проверка чертежа — это момент, позволяющий предотвратить это несоответствие.
Предположения о затемнении должны быть названы заранее
В пакете чертежей должны быть указаны известные предположения о напряжении, управлении и регулировании яркости, если таковые имеются. Если протокол неизвестен, отметьте его как неизвестный. Если совместимость необходимо проверить или согласовать на месте, так и скажите. Молчание хуже, чем явно открытый вопрос.
Страница светодиодного освещения DOE дает полезную границу, поскольку характеристики светодиодов, тепловыделение, срок службы и рабочие характеристики должны быть частью решений по светильникам. Для покупателей проекта практическим решением будет включить в обзор чертежа поведение светодиодов, совместимость драйверов, ожидаемое снижение яркости, нагрев и путь обслуживания.
Образцы, отделка и чертежи должны ссылаться друг на друга.
Рабочий чертеж может подтвердить форму, а образец — видимое качество. Эти две записи должны быть связаны. Если на чертеже изображена латунь, стекло, хрусталь, кожа, смола или акрил, на рисунке должен быть указан утвержденный образец или образец, все еще ожидающий рассмотрения.
Часто задаваемые вопросы по DOE TM-30 дает полезную границу, потому что качество цвета требует более точных формулировок, чем «теплый», «холодный» или «красивый», когда материалы утверждаются. Для покупателей проекта практическим решением будет использовать точные цвета и язык материала, когда чертеж зависит от одобрения видимой отделки.
Примечания к отделке не должны быть декоративными этикетками.
Такие слова, как матовая латунь, золото шампанского, дымчатое стекло или теплый белый цвет, могут означать разные вещи для разных команд. Чертеж должен связывать видимые термины с образцами кодов, отделочными панелями, утвержденными фотографиями с ограничениями или физическими ссылками.
Если отделка еще не утверждена, на чертеже должно быть указано «ожидает завершения». Это позволяет продолжить утверждение геометрии, не делая вид, что визуальный мастер завершен. Это также помогает владельцу понять, что еще можно изменить, не затрагивая весь рисунок.
Карты компонентов предотвращают путаницу в будущем
Для сложных люстр чертеж должен включать схему компонентов или логику деталей: хрустальные струны, кусочки стекла, кронштейны, модули, кольца, детали плафона, точки подвеса, драйверы или декоративные аксессуары. Карта помогает при производстве, упаковке, установке и последующей поддержке запасных частей.
Карта компонентов особенно полезна, когда на вилле имеется несколько связанных светильников. Это не позволяет владельцу рассматривать аналогичные детали как взаимозаменяемые, если они имеют разные размеры, отделку или положения установки.
В утверждении чертежа должно быть указано, что одобрено.
Самое опасное одобрение рисунка — это широкое «да». Владельцы должны утвердить чертеж с указанием объема: какие слои принимаются, какие слои остаются открытыми, кто рассматривает местные вопросы и какие изменения потребуют пересмотра чертежа.
Страница ввода в эксплуатацию здания WBDG дает полезную границу, поскольку ввод в эксплуатацию связывает проектные замыслы, качество установки, эксплуатацию и передачу владельцу. Для покупателей проекта практические действия заключаются в том, чтобы связать одобрение чертежа с последующими доказательствами установки, ввода в эксплуатацию и передачи владельцу.
Используйте узкий язык одобрения
Узкое одобрение могло бы сказать: геометрия и видимые пропорции одобрены; ожидается завершение образца; местная структурная поддержка со стороны других; местонахождение драйвера согласовывается с электриком; метод упаковки должен быть проверен перед отправкой. Этот приговор гораздо безопаснее, чем принято считать.
Узкие формулировки не замедляют проект. Это позволяет производителю продолжить работу с утвержденными слоями, сохраняя при этом неразрешенные слои видимыми. Владелец получает контроль, поскольку последующие изменения можно отследить до конкретного открытого элемента вместо повторного открытия всего чертежа.
Маршрут и упаковка должны быть привязаны к размеру чертежа.
Размеры модуля на чертеже следует сопоставить с дверными проемами, лифтами, лестницами, коридорами и распаковочным пространством. Если люстра нарисована как одна большая сборка, но она должна проходить по узкому маршруту, перед изготовлением чертеж следует отредактировать.
Страница Incoterms 2020 ICC дает полезную границу, поскольку ответственность за международную доставку должна быть указана до перемещения товаров, ящиков и запасных частей. Для покупателей проекта практическим действием является согласование размера чертежа, последовательности упаковки, ответственности за доставку и передачи места назначения до того, как приспособление будет выпущено.
Обзорная таблица чертежей магазина люстр для виллы
Используйте эту таблицу для чтения рисунка слой за слоем. Цель — утвердить правильные доказательства, а не превратить владельца в инженера.
| Область принятия решений | Риск владельца, если он неясен | Доказательства для запроса | Приемка действия |
|---|---|---|---|
| Геометрия | Светильник соответствует рисунку, но не помещению. | Ширина, высота, перепад высоты, размер модуля, углы обзора | Утвердить пропорцию или запросить пересмотр шкалы |
| Поддержка | Путь загрузки предполагается, а не проверяется | Вес, точки подвески, фонарь, примечание местного обзора | Отправить квалифицированному местному рецензенту |
| Электрический | Проблема с драйвером или затемнением появляется после закрытия потолка | Расположение драйвера, предположения о напряжении/управлении, доступ | Отметьте местную ответственность за электрооборудование |
| Готово | Завершение производства не соответствует ожиданиям владельца | Образец мастер-класса, код отделки, допустимые вариации | Ссылка чертежа на утвержденный образец |
| Маршрут и сервис | Прибор не может войти или поддерживаться | Схема модуля, размер упаковки, путь подъема/доступа | Пересмотреть перед производством, если маршрут не сработал |
Ловушка утверждения чертежа, которой следует избегать
Ловушка утверждает рисунок, поскольку он содержит много линий. Детализация — это не то же самое, что ясность решения. Чертеж может отображать красивые размеры, но при этом не включать доступ драйвера, структурные границы, ограничения маршрута, образец отделки или предположения по установке.
Практический обзор владельца должен задавать один вопрос в конце каждой страницы рисунка: какое решение теперь можно принять на этой странице? Если ответ таков: люстра выглядит правильно, рисунок все равно может оставаться концептуальным документом. Если в ответе указаны геометрия, опора, электрическая граница, ссылка на финиш или решение о маршруте, чертеж выполняет работу по утверждению.
Это различие помогает и дизайнерам. Они могут защитить визуальный замысел, одновременно прося производителя раскрыть слои возможности сборки, на которые не может ответить рендеринг.
Таким образом, можно организовать полезное обзорное совещание постранично. Первая страница отвечает на геометрию комнаты. Вторая страница отвечает на вопросы логики подвески и купола. На третьей странице компоненты ответов и финишные ссылки. На четвертой странице даны ответы на предположения об электрооборудовании и доступе к обслуживанию. Пятая страница отвечает на вопросы о маршруте, упаковке и открытых позициях. Если какая-либо страница не может соответствовать своему назначению, одобрение следует сузить или отложить.
Этот метод также предотвращает чрезмерную коррекцию. Владельцу не нужно отклонять весь чертеж, поскольку один слой находится на рассмотрении. Команда может утвердить геометрию, приостановить завершение, запросить разъяснения у драйвера и отправить примечание о поддержке местному проверяющему. Это быстрее и безопаснее, чем рассматривать рисунок как одно решение по принципу «все или ничего».
Как Kinglong Lighting поддерживает проверку рабочих чертежей
Kinglong Lighting может помочь в проверке чертежей мастерских люстр на вилле, связывая проектные замыслы, карты компонентов, ссылки на образцы, предположения по установке и логику упаковки внутри чертежа. индивидуальный рабочий процесс люстры. Более сильный рисунок позволяет владельцу утвердить правильный слой вместо того, чтобы давать общее «да».
Если чертеж уже находится на рассмотрении, следующим шагом будет Отправьте файл чертежа магазина люстр на вилле с фотографиями комнат, размерами, примечаниями к потолкам, ссылками на отделку и открытыми вопросами. Затем компания Kinglong Lighting может определить, какие слои чертежа готовы, а какие нуждаются в местной профессиональной проверке или проверке образцов.
Прежде чем утвердить чертеж магазина люстр на вилле
Используйте этот краткий список действий перед следующим собранием по утверждению. Это намеренно практично, потому что расплывчатые формулировки одобрения являются обычным источником последующих доработок.
- Считайте геометрию, поддержку, электрику, отделку, маршрут и обслуживание как отдельные слои.
- Спросите, какие предположения подтвердились, а какие еще остаются открытыми.
- Используйте местную квалифицированную проверку для структурных, электромонтажных работ и предметов, контролируемых властями.
- Свяжите условия видимой отделки с образцами образцов или ожидающими выборочными решениями.
- Утвердите узко, чтобы последующие изменения не открывали заново весь чертеж.
Kinglong Lighting может оформить чертеж так, чтобы каждая красивая деталь имела инженерное подтверждение, а открытые вопросы были видны до производства. Это не отменяет местную профессиональную проверку, зато дает проекту читаемую основу: что было заказано, что было изготовлено, что должно быть проверено на объекте и какие данные сохраняются для будущего обслуживания.
Как Kinglong Lighting может поддержать ясность
В обсуждении обычно участвуют дизайнер, инженер, производитель, монтажник, электрик и представитель владельца. Каждой стороне нужен свой тип информации: владелец принимает последствия, дизайнер защищает намерение, локальная команда проверяет объект, а производитель подтверждает изделие. Если один документ смешивает все вопросы без структуры, коммуникация становится громкой, но не более точной.
Как распределить ответственность без лишнего шума
Основной риск состоит в том, что дизайн будет утвержден визуально, но монтажник, инженер или электрик обнаружит критический вопрос слишком поздно. Этот риск редко выглядит крупным в начале. Он проявляется позднее: в дополнительном визите, споре о гарантии, задержке решения, невозможности доступа или необходимости менять уже утвержденный элемент. Поэтому проверка должна быть видна до того, как проект потеряет гибкость.
Где возникает основной риск владельца
Минимальный пакет доказательств должен включать разрезы, точки подвеса, электрическую схему, коды отделки, вес, упаковочные модули, сервисный доступ и вопросы к площадке. Такой пакет не заменяет локального инженера или проверку норм, но помогает всем участникам обсуждать один и тот же предмет. Когда доказательство названо заранее, спор о качестве, сроке или стоимости становится короче и конкретнее.
Какие доказательства стоит запросить заранее
Главный объект решения в этой теме — размеры, вес, подвес, электрические данные, отделка, упаковка и монтажные ограничения. Если команда оставляет эти вопросы в сообщениях без владельца и даты, проект выглядит активным, но фактически накапливает долг согласований. Правильный файл фиксирует вариант, основание, ответственного и условие, при котором пункт считается закрытым.
Что должно стать решением, а не мнением
Для русскоязычной команды чтение технического чертежа индивидуальной люстры лучше оформлять не как свободную переписку, а как последовательность решений. Владелец должен видеть, что именно уже согласовано, какие допущения остаются открытыми и какие доказательства нужны перед следующей оплатой, производственным запуском или приемкой на объекте.
Практическая проверка для русскоязычной проектной команды
FAQ
Что такое чертеж магазина люстр на заказ?
Это пакет технических чертежей, который преобразует концепцию люстры в размеры, компоненты, предположения по опоре, электрические примечания, ссылки на отделку и информацию по установке.
Могут ли владельцы утверждать рабочие чертежи без инженера?
Владельцы могут одобрить визуальные и коммерческие слои, но вопросы по конструкции, электрике, безопасности и вопросам, контролируемым властями, должны рассматриваться квалифицированными местными специалистами.
Что следует проверить в первую очередь на чертеже люстры?
Проверьте геометрию, перепад высоты, соотношение помещений, вес, подвеску, купол, расположение драйвера, точку отсчета, маршрут и какие предположения остаются открытыми.
Достаточно ли визуализации для производства люстр?
Нет. Рендеринг передает внешний вид. Для производства необходимы чертежи, образцы, детали компонентов, инженерные предположения, логика упаковки и границы одобрения.
