Un plano de taller de una lampara personalizada para villa debe leerse de forma distinta a un render de diseno. El render vende la idea. El plano prueba si la idea puede fabricarse, soportarse, cablearse, instalarse, mantenerse, embalarse y aprobarse sin depender de memoria.
Propietarios y disenadores no necesitan convertirse en ingenieros, pero si deben saber que debe revelar un plano. Debe hacer visibles decisiones que afectan riesgo: dimensiones, drop, canopy, suspension, peso, ubicacion de driver, division modular, referencia de acabado, ruta, acceso y supuestos abiertos.
Kinglong Lighting puede apoyar la revision cuando el equipo usa el flujo de fabricacion de lamparas personalizadas para conectar intencion visual con evidencia fabricable. La pregunta util no es si el plano luce profesional, sino si deja menos incognitas peligrosas.
Conclusiones clave

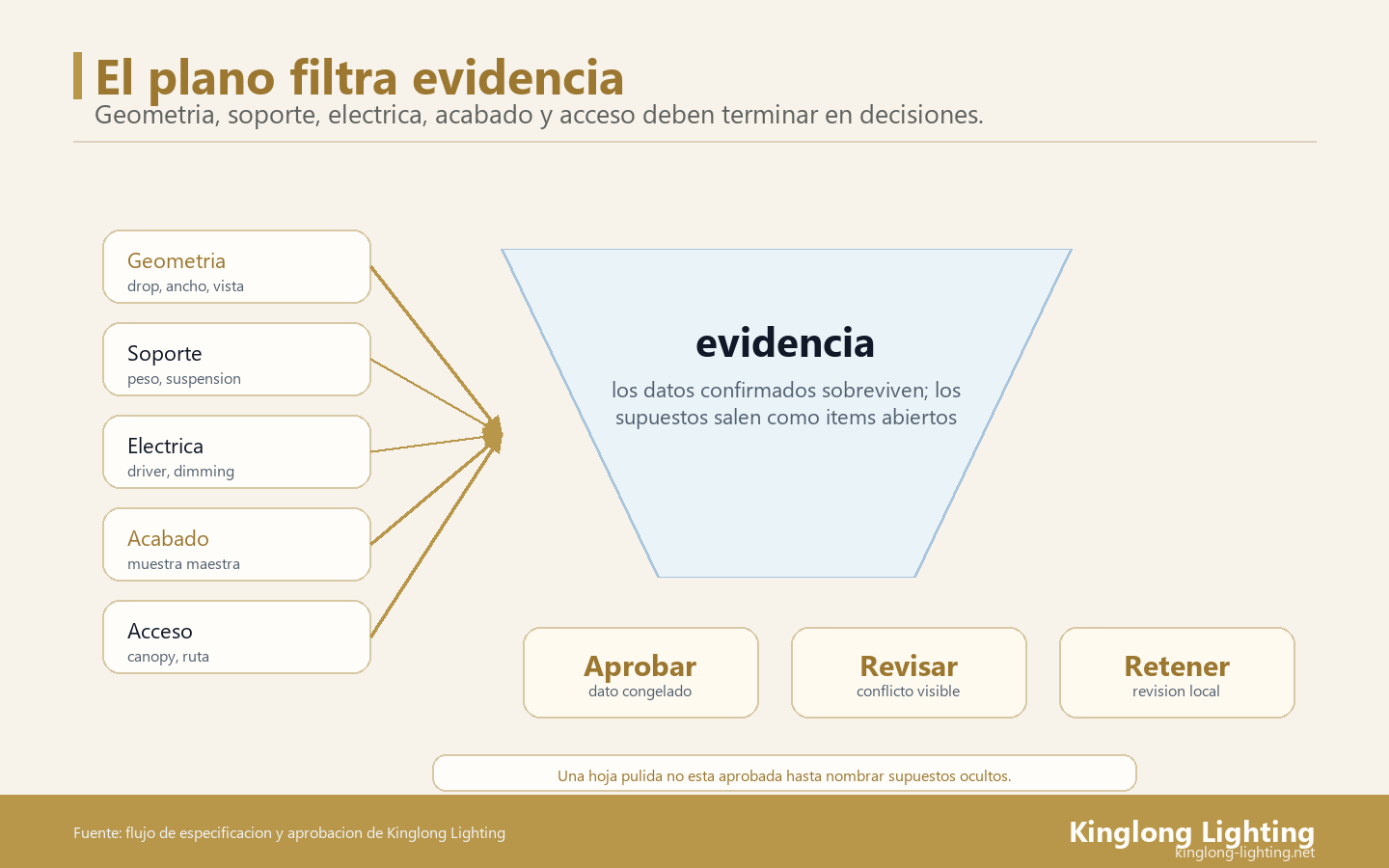

- Lea el plano por capas: Geometria, soporte, electrica, acceso, acabado y embalaje deben aparecer por separado.
- No apruebe supuestos ocultos: Si falta peso, suspension, driver, canopy o ruta, la aprobacion debe nombrar el item abierto.
- La revision local sigue siendo local: El plano del fabricante apoya el proyecto, pero no reemplaza ingenieria, electricidad o autoridad local.
- Muestras y planos deben coincidir: El plano debe referenciar la muestra maestra cuando los componentes visibles ya fueron aprobados.
- La aprobacion debe ser estrecha: Puede aprobar geometria y dejar otro punto abierto solo si el registro lo dice.
Un plano de taller no es un render con dimensiones
Un plano de taller de lampara de villa es exitoso cuando le dice al propietario que puede aprobar ahora y que requiere revision cualificada.
El plano debe traducir la lampara desde promesa visual hasta responsabilidad de proyecto. Debe mostrar como se ubica en la sala, como se suspende, como se relaciona con el techo, como se alimenta y como puede mantenerse.
La pagina UL 1598 recuerda que las lamparas decorativas siguen siendo luminarias con evidencia de producto y revision de instalacion. Para compradores, la accion es mantener producto, limites de luminaria y supuestos de instalacion visibles durante aprobacion del plano.
Empiece por geometria, drop y angulos de vista
La primera lectura revisa lo basico: ancho total, altura, drop, tamano de canopy, modulos, punto mas bajo, relacion con mobiliario y angulos principales de vista. Un plano puede ser tecnico y aun fallar la sala si la proporcion visible es incorrecta.
La Plataforma de diseño Mofun puede apoyar probando masa visual antes de aprobar el plano. El modelo digital no reemplaza el plano, pero ayuda al propietario a saber si los numeros producen el efecto de sala esperado.
Busque los supuestos abiertos
Un buen plano marca supuestos en vez de esconderlos. Si el soporte de techo es por otros, debe decirlo. Si ubicacion de driver esta pendiente, debe decirlo. Si ruta, acceso de izado, protocolo de control o revision electrica local no estan incluidos, el plano no debe insinuar que estan resueltos.
El propietario debe pedir al proveedor que separe datos confirmados de datos asumidos. Esa division evita una discusion posterior donde un equipo trato una nota como aprobacion y otro la recuerda como marcador provisional.
Peso y suspension necesitan limites cualificados
Una lampara personalizada puede verse delicada y aun ser estructuralmente importante. El plano debe mostrar peso aproximado, puntos de suspension, supuestos de carga, relacion de canopy y que profesional local debe verificar el soporte del edificio.
La ASCE Hazard Tool sirve como recordatorio de que supuestos estructurales y ambientales especificos del sitio pertenecen a revision profesional cualificada. La accion practica es no convertir una estimacion de fabricante en aprobacion estructural local.
La suspension es un sistema, no un solo gancho
El plano debe explicar como se suspende la lampara, como el canopy se relaciona con el techo, como conectan los modulos y como se ajusta la altura. Un simbolo decorativo en el techo no basta para una lampara personalizada grande.
El propietario no debe pedir al fabricante que certifique la estructura de la villa salvo que exista ese servicio profesional documentado. La mejor ruta es usar el plano del fabricante para informar la revision estructural local y registrar que acepta o cambia el revisor.
El canopy debe incluir logica de servicio
El canopy suele tratarse como tapa. Tambien es objeto de servicio. El plano debe mostrar si oculta drivers, terminales, ajustes de suspension, paneles de acceso o juntas decorativas. Si no puede abrirse sin dano, el riesgo de mantenimiento sube.
En villas, el canopy tambien importa visualmente porque queda cerca de yeso, piedra, madera o techos especiales. El plano debe mostrar tanto relacion visible de acabado como acceso de servicio. Aprobar uno sin el otro es una decision incompleta.
Electrica y controles deben verse sin prometer de mas
El plano debe exponer supuestos electricos lo suficiente para coordinar, pero aclarar que sigue bajo responsabilidad local. Esto protege al propietario, disenador, fabricante e instalador de una certeza falsa.
La pagina NFPA 70 National Electrical Code fija el limite: instalacion electrica y aceptacion de campo necesitan revision local cualificada. La informacion del fabricante no debe reemplazar codigo ni responsabilidad local.
La ubicacion del driver cambia el riesgo de servicio
Un driver dentro del canopy, remoto en un registro, oculto sobre cielo raso o cerca del cuerpo de la lampara produce riesgos distintos. El plano debe indicar ubicacion, acceso, ventilacion, identificacion y relacion con el sistema de control.
Si el driver queda inaccesible, la lampara puede ser aceptada visualmente pero fallar como activo mantenible. El propietario debe revisar driver y acceso antes de aprobar geometria como final.
Los supuestos de dimming deben nombrarse temprano
Dimming suave no aparece por magia en el sitio. Depende de driver, carga, protocolo, cableado, configuracion y equipo local. El plano debe decir que se asume y que debe confirmar el equipo electrico o de controles.
La pagina DOE sobre iluminacion LED recuerda que rendimiento, calor y comportamiento de LED pertenecen a decisiones de luminaria. La accion es conectar driver, calor y acceso con la lectura del plano.
Muestras, acabados y planos deben referenciarse entre si
El plano no debe vivir separado de la muestra. Si el acabado, vidrio, cristal, difusor o detalle visible fue aprobado, el plano debe nombrar la referencia para que produccion y recepcion puedan compararla.
La FAQ DOE TM-30 recuerda que la calidad de color necesita criterios de revision mas precisos que impresiones generales. En lamparas de villa, muestra y plano deben sostener la misma decision visual.
Las notas de acabado no deben ser etiquetas decorativas
Una nota que dice laton calido, vidrio humo o cristal claro puede ser insuficiente. El plano debe conectar esa nota con muestra maestra, codigo, foto controlada, limite de variacion o aprobacion firmada.
Si el acabado se aprueba solo como palabra, cada parte puede imaginar un resultado distinto. La referencia documentada protege al propietario y evita que produccion se juzgue contra un ideal no escrito.
Los mapas de componentes evitan confusion futura
Una lampara personalizada puede tener modulos, cadenas, cristales, vidrios, cables, piezas de repuesto y elementos de suspension. El plano debe mapearlos para recepcion, montaje, limpieza y reclamaciones futuras.
Ese mapa tambien ayuda al propietario anos despues. Si una pieza falla o se rompe, el equipo no tendra que describirla desde una foto; podra usar el codigo o posicion del plano.
La aprobacion del plano debe decir que queda aprobado
La aprobacion del plano puede aceptar geometria, o puede aceptar geometria y sistema de montaje, o puede retener electrica local. Lo peligroso es escribir aprobado sin decir para que. Un si amplio puede ocultar temas que nadie reviso.
Use lenguaje de aprobacion estrecho
El registro debe decir: aprobado para proporcion visual, aprobado para dimension y modulo, aprobado pendiente de revision estructural local, o retenido por ubicacion de driver. Ese lenguaje evita que una aprobacion parcial se use como permiso total.
El equipo tambien debe registrar quien aprobo y con que evidencia. Si un propietario aprueba estetica y un profesional local aun debe revisar soporte, ambos hechos deben convivir en el archivo.
Ruta y embalaje deben conectarse con tamano de plano
El tamano del plano no solo afecta apariencia. Afecta como se divide la lampara, como se embala, como cruza puertas, como sube escaleras y como se monta. El plano debe conectar dimensiones con ruta y packing.
La pagina Incoterms 2020 de la ICC recuerda que entrega internacional y documentos pertenecen a la gestion del proyecto. Si una pieza grande viaja sin ruta confirmada, el problema aparece tarde.
Tabla de revision de plano de taller
| Capa | Que revisar | Pregunta del propietario | Retener si falta |
|---|---|---|---|
| Geometria | Ancho, drop, canopy, puntos de vista | La proporcion sirve a la sala? | Medidas o relacion con mobiliario |
| Soporte | Peso, suspension, carga, limite local | Quien revisa la estructura? | Supuesto de soporte oculto |
| Electrica | Driver, cableado, dimming, acceso | Que confirma el profesional local? | Ubicacion o protocolo no nombrado |
| Acabado | Muestra, codigo, variacion, fotos | Contra que se comparara produccion? | Referencia visual inestable |
| Entrega | Modulos, ruta, packing, piezas | Como llega y se arma sin confusion? | Mapa de componentes incompleto |
La trampa de aprobacion del plano que debe evitarse
La trampa es aprobar un plano porque se ve completo, aunque contiene supuestos sin resolver. Un plano limpio puede esconder que el soporte es por otros, el driver esta pendiente, la muestra no se firmo o la ruta de acceso no fue revisada.
La solucion es pedir una lista de supuestos abiertos junto con el plano. Si la lista esta vacia pero el proyecto aun tiene dudas, el plano probablemente esta prometiendo demasiado.
Revise el plano como puente entre disciplinas
Un plano de taller no pertenece solo al fabricante. Es un puente entre diseno interior, propietario, estructura, electricidad, controles, instalacion, logistica y mantenimiento. Cada disciplina lee una parte distinta y puede detectar un riesgo que otra parte no veria.
El propietario debe evitar una revision secuencial demasiado larga, pero tambien evitar que una sola persona apruebe todo. Una revision corta y coordinada por disciplina puede cerrar preguntas criticas sin convertir el plano en una reunion interminable.
El disenador debe leer proporcion y lenguaje visible
El disenador revisa si el plano mantiene intencion, escala, drop, ritmo, relacion con arquitectura y coherencia con la muestra aprobada. Tambien debe detectar si un cambio tecnico afecta apariencia: un canopy mas grande, una division modular visible o un driver que obliga a mover una linea limpia.
Esta revision mantiene la promesa de sala. Sin ella, un plano puede ser fabricable pero no representar la experiencia aprobada por el propietario.
El equipo local debe leer soporte, electricidad y acceso
El equipo local revisa lo que el fabricante no puede confirmar desde lejos: condicion del techo, restricciones de autoridad, punto de alimentacion, ruta de instalacion, espacio de trabajo, acceso futuro y compatibilidad con contratistas de obra.
La respuesta local debe volver al plano como aceptado, cambiar, confirmar en obra o retener. Sin esa devolucion, la aprobacion queda suspendida entre fabricabilidad de producto y realidad de sitio.
Compras debe leer alcance y exclusiones
Compras no solo revisa precio. Debe leer que incluye el plano: repuestos, packing, cableado, drivers, muestras, soporte remoto, documentos, instalacion o exclusiones. Una exclusion escondida en el plano puede convertirse en costo o demora cuando el sitio la espera.
La revision comercial debe cerrar quien paga y quien ejecuta cada parte. Asi la aprobacion tecnica no deja una brecha contractual que aparezca en instalacion. Esa claridad protege tambien futuras ordenes de repuesto.
El registro de revisiones debe explicar que cambio
Cada version del plano debe decir que cambio frente a la anterior. Si solo se envia un archivo nuevo, el propietario puede aprobar sin notar que se movio el driver, cambio el canopy o se ajusto la division modular.
Un registro corto con fecha, cambio, motivo, impacto y responsable permite leer el plano como decision viva. Tambien evita que el equipo discuta versiones antiguas en obra, cuando ya no hay tiempo para reconstruir el historial. Si el cambio afecta costo, plazo o responsabilidad local, debe volver al aprobador correcto antes de liberarse.
Como Kinglong Lighting apoya la revision del plano
Kinglong Lighting puede apoyar mejor cuando recibe planos de sala, fotos, altura, acabados deseados, requisitos de control, destino y restricciones de acceso. Con esos datos, el plano puede mostrar fabricabilidad sin inventar responsabilidades locales.
Si ya tiene un plano o render preliminar, el siguiente paso es enviar el paquete de revision de lampara de villa con preguntas abiertas. Kinglong Lighting puede ayudar a separar lo que el fabricante puede probar de lo que debe revisar el sitio.
Antes de aprobar un plano de taller de lampara de villa
- Revise geometria y proporcion antes de detalles menores.
- Separe peso y suspension de la revision estructural local.
- Nombre ubicacion de driver, acceso y supuestos de control.
- Conecte muestra, acabado y componentes con referencias estables.
- Apruebe solo el alcance que realmente fue revisado.
FAQ
Que es un plano de taller de lampara personalizada?
Es un documento tecnico de proyecto que muestra dimensiones, suspension, componentes, acabado, electrica, acceso y supuestos para fabricar, instalar y revisar una lampara a medida.
Puede un propietario aprobar planos sin ingeniero?
Puede aprobar intencion visual y alcance de proyecto, pero peso, estructura, electrica y cumplimiento local deben revisarlos profesionales cualificados cuando correspondan.
Que debe revisarse primero en un plano de lampara?
Primero revise geometria, drop, escala, canopy y relacion con la sala. Despues revise soporte, electrica, acabados, acceso, packing y supuestos abiertos.
Un render es suficiente para producir una lampara?
No. El render comunica direccion visual, pero no prueba peso, suspension, cableado, acceso, ruta, embalaje ni limites de instalacion. Se necesita plano de taller.
