Un plan d’atelier de lustre de villa ne sert pas seulement à montrer une jolie forme. Il transforme l’intention décorative en décisions de fabrication, de suspension, d’électricité, d’accès, d’installation et de maintenance. Sans cette transformation, le propriétaire approuve une image plutôt qu’une preuve.
Le risque est fréquent : un dessin semble propre, mais il ne dit pas assez sur le poids, le canopy, les drivers, les modules, la route de levage ou la responsabilité locale. Le projet avance alors avec des hypothèses cachées, qui reviennent au pire moment.
Kinglong Lighting peut soutenir une revue de plan grâce à son processus de lustres sur mesure : visualisation, échantillon, dessin, notes techniques, inspection et documents de remise. Le plan devient utile lorsqu’il classe ce qui est approuvé, à réviser ou à retenir.
Points clés
- Un plan d’atelier doit filtrer la preuve : Géométrie, support, électricité, finition et accès doivent finir en décisions.
- Le beau dessin ne suffit pas : La lisibilité graphique ne remplace pas poids, suspension, canopy, driver et route.
- Les hypothèses doivent rester visibles : Une hypothèse cachée est plus risquée qu’une question ouverte.
- La revue locale est obligatoire : Les sujets de site et d’électricité doivent être confirmés par des professionnels qualifiés.
- Le plan doit protéger la maintenance : Accès et remplacement ne doivent pas être découverts après installation.

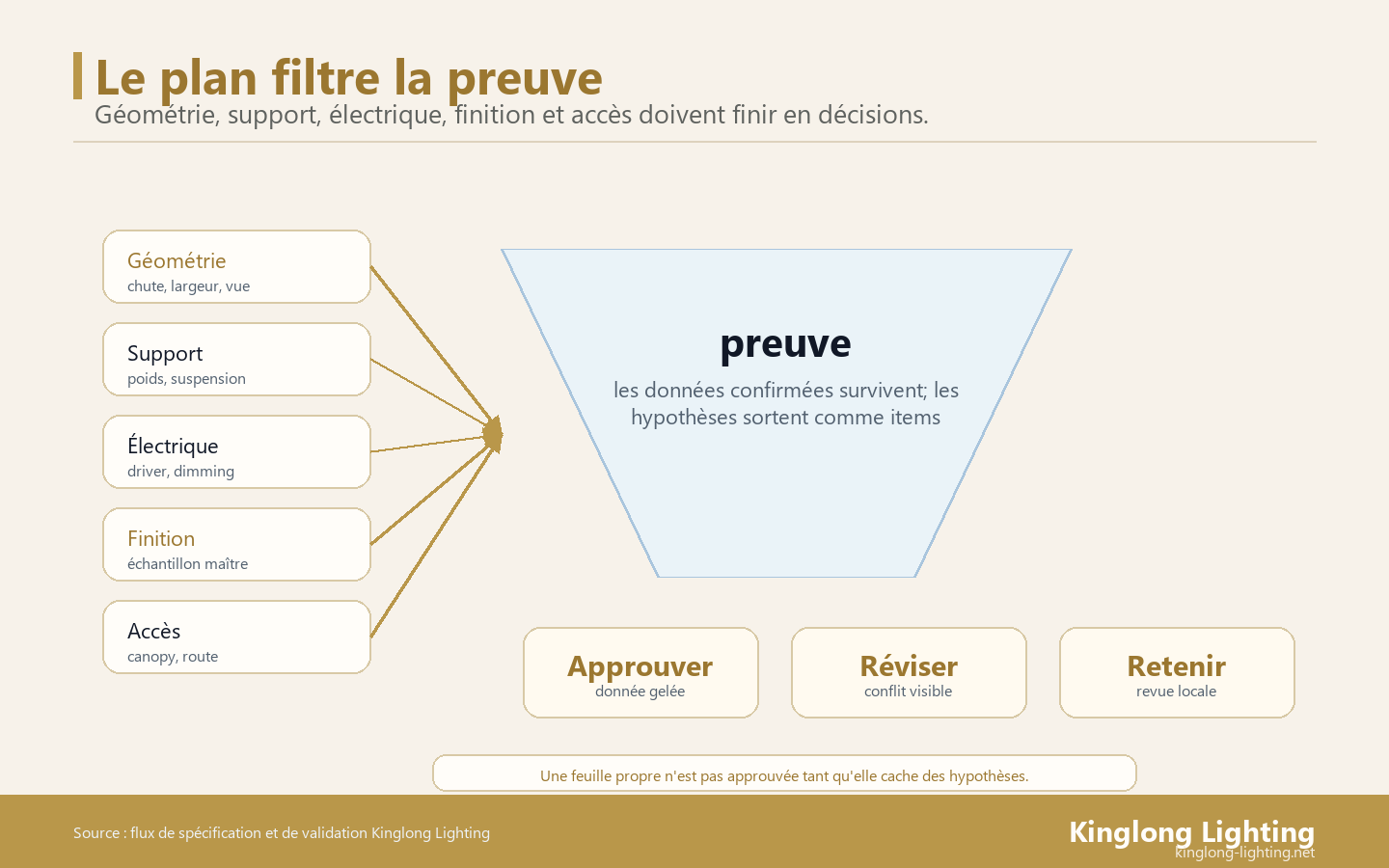

Le plan d’atelier est un filtre de preuve
Un plan de lustre est prêt lorsque ses lignes ne décorent plus seulement une idée, mais trient les décisions qui permettent de fabriquer et d’installer.
Dans un projet de villa, le plan reçoit beaucoup de signaux : rendu, brief, plafond, hauteur, style, échantillon, système de contrôle, route de livraison et attentes du propriétaire. Sa fonction est de filtrer ces signaux en éléments confirmés, conflits visibles et hypothèses à retenir.
La page de conception de l’éclairage du DOE rappelle que les choix d’éclairage dépendent du contexte d’usage. Le plan d’atelier doit donc montrer comment le lustre répond à une pièce précise, pas seulement comment il se présente seul.
La géométrie doit être lisible par le site
La géométrie inclut largeur, hauteur, chute, diamètre, orientation, répétition, espacement, relation au mobilier et vues principales. Ces données doivent être lisibles par le propriétaire, le designer, le fabricant et le professionnel local. Un dessin que seul le fabricant comprend n’est pas une preuve de projet.
Les dimensions critiques doivent être distinguées des dimensions indicatives. Si la hauteur peut changer avec le plafond final, le plan doit le dire. Si l’espacement des pièces est gelé par l’effet visuel, il doit le dire aussi.
Le plan doit montrer ce qui gouverne
Plusieurs documents peuvent circuler : rendu, plan intérieur, dessin de plafond, coupe, échantillon et note d’installation. Le plan d’atelier doit indiquer ce qui gouverne. Sinon une offre, une fabrication ou une correction peut suivre un document périmé.
La version, la date et la liste des documents de référence sont donc importantes. Elles ne sont pas de la bureaucratie; elles empêchent l’équipe de comparer des décisions qui appartiennent à des moments différents.
Poids, suspension et structure ne sont pas des notes de bas de page
Un lustre de villa peut être lourd, fragmenté, délicat ou installé dans un espace à grande hauteur. Le plan doit montrer poids estimé, points de suspension, méthode de fixation, relation au plafond, limites de fournisseur et confirmation requise par le site.
La page NFPA 70 National Electrical Code rappelle que les sujets de terrain exigent une revue locale qualifiée. Pour le propriétaire, la conséquence est claire : le plan du fournisseur ne remplace pas la décision structurelle ou électrique locale.
Séparer le support fourni du support local
Le fabricant peut fournir canopy, suspensions, câbles, rosaces, modules ou indications. Le site peut devoir fournir structure, ancrage, renfort, alimentation, accès et validation. Le plan doit séparer ces périmètres pour éviter qu’une partie pense que l’autre les couvre.
La séparation réduit les conflits. Elle aide aussi le propriétaire à comprendre quelles questions doivent être envoyées au fournisseur et lesquelles appartiennent au professionnel local.
Le poids doit être lié à la méthode de pose
Un poids sans méthode de pose n’est pas suffisant. Le plan doit expliquer comment le lustre sera livré, levé, assemblé, protégé et maintenu en place pendant l’installation. Pour un objet fragile, la route de montage peut influencer la division des modules.
Si le plan ne montre pas cette relation, l’équipe risque de découvrir que la pièce ne peut pas passer, tourner, monter ou être suspendue comme prévu. Une revue précoce coûte moins cher qu’une improvisation au chantier.
Canopy, drivers et câblage doivent être visibles
La beauté du lustre cache souvent les éléments qui créent le plus de discussion : canopy, drivers, alimentation, dimming, jonctions, accès de service et compatibilité des contrôles. Le plan doit les rendre visibles sans transformer l’article décoratif en simple schéma électrique.
La FAQ DOE TM-30 rappelle que qualité de couleur et performance visuelle exigent un vocabulaire précis. Les décisions de driver, source et contrôle doivent soutenir l’effet approuvé, pas seulement alimenter l’objet.
Le canopy est une interface, pas un cache
Le canopy reçoit structure, câbles, alimentation, finitions, accès et regard du client. Le plan doit montrer sa taille, sa position, sa relation au plafond, sa méthode d’ouverture et son rôle dans la maintenance. Un canopy trop petit peut rendre le service difficile; un canopy mal placé peut nuire au design.
Cette interface mérite une approbation visible. Le propriétaire ne devrait pas découvrir le canopy final uniquement lorsque le luminaire arrive au site.
Les drivers doivent avoir une adresse de service
Si les drivers sont intégrés, à distance ou dans un coffret, le plan doit le dire. Il doit aussi montrer comment ils seront atteints, remplacés, ventilés et identifiés. Un driver sans adresse de service devient un futur problème de maintenance.
Les contrôles locaux doivent être coordonnés avec les professionnels du site. Le fournisseur peut fournir des données de produit, mais la compatibilité finale dépend du contexte local.
Finition et échantillon doivent gouverner les détails visibles
Le plan d’atelier n’est pas un échantillon, mais il doit pointer vers l’échantillon maître. Finition, verre, cristal, couleur, texture et tolérance visible doivent être reliés à une référence. Sinon la production peut suivre le dessin tout en manquant l’effet approuvé.
La page UL 1598 rappelle que les luminaires décoratifs ont besoin de preuve produit. Pour un propriétaire, cela signifie que la beauté doit être documentée autant que la fonction.
Nommer les surfaces qui doivent être vues
Certaines surfaces sont signature, d’autres sont techniques. Le plan doit aider à savoir quelles surfaces visibles exigent la meilleure finition, quelles parties sont cachées, et quelles tolérances sont acceptables. Cela évite de surcontrôler l’invisible et de sous-contrôler le regard client.
Cette distinction est importante dans les villas, où le propriétaire inspecte souvent de près les détails visibles. Le plan doit refléter cette proximité.
Relier finition, nettoyage et maintenance
Une finition peut être belle mais fragile. Le plan devrait indiquer les méthodes de nettoyage, les zones sensibles et les précautions de manipulation lorsque ces informations sont connues. Ces notes ne remplacent pas le manuel final, mais elles préparent l’exploitation.
Un dessin qui ignore maintenance et nettoyage peut livrer une belle première impression mais créer des frustrations après usage.
Accès, route et emballage appartiennent à la revue du plan
Le plan doit anticiper la vie physique du lustre : comment il quitte l’usine, entre dans la villa, passe les portes, monte à l’espace, s’assemble, se suspend et se protège. Un design qui ne peut pas voyager correctement n’est pas prêt.
La page ISTA 3A aide à penser l’emballage comme un système. Les pièces fragiles doivent être cartographiées, étiquetées et protégées selon leur risque, pas emballées comme un produit standard.
La division des modules doit servir la route
Diviser un lustre en modules peut faciliter transport, manutention et installation. Mais la division peut aussi créer des joints visibles, des alignements délicats ou des points de câblage supplémentaires. Le plan doit montrer pourquoi la division choisie sert le projet.
Le propriétaire peut demander une carte de modules : ce qui arrive ensemble, ce qui s’assemble sur place, ce qui demande une séquence, et ce qui doit être protégé séparément.
L’accès futur doit être dessiné avant la pose
Nettoyer, ouvrir, remplacer ou inspecter le lustre devrait être possible sans démonter inutilement l’ensemble. Le plan doit montrer les accès principaux et les éléments susceptibles de service. Cette preuve est particulièrement importante pour les hauteurs importantes.
La page des plates-formes élévatrices OSHA rappelle que le travail en hauteur n’est pas improvisé. L’accès futur est donc une exigence de sécurité et d’exploitation.
Tableau de revue du plan d’atelier
| Zone du plan | Ce qu’elle doit prouver | Question à poser | Sortie attendue |
|---|---|---|---|
| Géométrie | Échelle, chute, vues, proportions | La pièce est-elle encore conforme à l’intention? | Approuver ou ajuster dimension |
| Support | Poids, suspension, plafond, limites locales | Qui confirme la structure? | Retenir si site non confirmé |
| Électricité | Drivers, câblage, contrôle, accès | Le professionnel local peut-il valider? | Revue locale documentée |
| Finition | Référence maître, surfaces visibles, tolérance | Quelle preuve gouverne? | Échantillon lié au plan |
| Route | Modules, emballage, manutention, pose | Le lustre peut-il arriver et être installé? | Séquence et carte de cartons |
Comment traiter les remarques de revue
Les commentaires ne doivent pas rester une liste libre. Ils doivent être classés : correction visuelle, donnée manquante, hypothèse locale, conflit de document, préférence propriétaire ou question fournisseur. Ce classement détermine si le plan peut avancer.
Une remarque doit avoir un propriétaire
Dire “à vérifier” n’est pas suffisant. Chaque remarque doit nommer qui vérifie, quelle preuve est attendue et à quelle date. Sans cela, la revue du plan devient une conversation répétée.
Le plan révisé doit montrer ce qui a changé
Une nouvelle version doit indiquer les changements importants. Le propriétaire doit voir si une dimension, une suspension, un driver, une finition ou une route a changé. Les versions silencieuses créent une mémoire confuse.
Comment Kinglong Lighting peut soutenir la revue
Kinglong Lighting peut fournir dessins, notes de fabrication, recommandations de module, références d’échantillon, photos de production et listes de pièces. Ces preuves aident le designer et le propriétaire à poser de meilleures questions avant que le chantier ne découvre le risque.
Pour une revue active, envoyez plans de plafond, photos de site, contraintes de route, exigences de finition et questions ouvertes via la page de contact. La réponse sera plus précise si le plan d’atelier est traité comme un filtre de décision.
Organiser une revue commune avec designer, site et propriétaire
La revue du plan gagne en qualité lorsque chaque partie lit le dessin avec un rôle différent. Le designer regarde l’effet visible, le propriétaire regarde l’usage et la valeur, le site regarde support et accès, et le fournisseur regarde fabrication et pièces. Aucun rôle ne suffit seul.
Commencer par les zones qui ne peuvent pas changer tard
Les premières minutes doivent traiter hauteur, poids, plafond, route, canopy et drivers. Ces sujets deviennent coûteux lorsqu’ils changent après production. Les sujets purement esthétiques peuvent rester importants, mais ils ne doivent pas cacher une contrainte de site qui bloque tout.
Transformer chaque remarque en sortie de plan
Une remarque utile doit finir en sortie : dimension modifiée, note ajoutée, hypothèse maintenue, revue locale demandée, échantillon gouvernant ou approbation donnée. Sans sortie, la réunion produit seulement une conversation. Avec sortie, la version suivante devient plus fiable.
Relier le plan à l’inspection pré-expédition
Le plan d’atelier n’est pas terminé lorsqu’il est signé. Il doit devenir la base de l’inspection pré-expédition. Les photos de production devraient montrer les mêmes modules, dimensions clés, finitions, étiquettes et pièces de rechange que le plan a rendus visibles.
Préparer une checklist photo avant fabrication
Avant la production, l’équipe peut définir les photos nécessaires : vue globale, détails de finition, modules, canopy, drivers, suspension, emballage et pièces de rechange. Cette liste évite de demander des preuves après que le lot est déjà fermé.
Identifier ce qui ne peut pas être vérifié à distance
Certaines décisions ne peuvent être confirmées que sur site : support réel, alimentation, accès de levage, compatibilité de contrôle et comportement dans la pièce. Le plan doit marquer ces sujets comme revue locale, afin que personne ne les confonde avec une approbation fournisseur.
Gérer les versions du plan sans perdre la décision
Chaque version du plan devrait expliquer pourquoi elle existe. Une révision peut corriger une dimension, intégrer une contrainte de site, changer un module, déplacer un driver ou clarifier une finition. Sans journal de révision, l’équipe peut approuver la version correcte puis fabriquer selon une ancienne information.
Nommer la version qui gouverne l’achat
Le propriétaire peut demander une ligne simple : cette version gouverne le prix, la production et l’inspection. Si une autre version circule seulement pour discussion, elle doit être marquée comme non gouvernante. Cette discipline réduit les débats pendant la fabrication.
Archiver les anciennes hypothèses
Une hypothèse abandonnée ne devrait pas disparaître sans trace. L’archive explique pourquoi elle a été remplacée, par quelle preuve et avec quel impact. Elle aide à répondre si une ancienne remarque revient après signature.
FAQ
Que doit contenir un plan d’atelier de lustre de villa?
Il doit contenir dimensions, chute, poids, suspension, canopy, modules, drivers, câblage, contrôles, finition, accès, route de montage, hypothèses locales et références qui gouvernent l’approbation.
Un rendu peut-il remplacer le plan d’atelier?
Non. Un rendu montre l’intention visuelle. Le plan d’atelier prouve les décisions nécessaires pour fabriquer, suspendre, alimenter, installer et maintenir le lustre dans le site réel.
Qui doit revoir les sujets électriques du plan?
Le fournisseur peut fournir les données de produit, mais les sujets électriques, de contrôle et de terrain doivent être revus par des professionnels qualifiés localement selon le contexte du projet.
Quand faut-il retenir l’approbation du plan?
Il faut retenir lorsque poids, suspension, driver, accès, route, finition gouvernante ou responsabilité locale restent cachés. Une hypothèse ouverte peut avancer seulement si elle est explicitement nommée et suivie.
