Un indice IP peut être une preuve utile pour un lustre, mais il ne constitue pas en soi une approbation d’emplacement. Le code décrit un résultat de test de protection contre l’entrée indiqué pour un objet et une configuration indiqués. Un projet de zone humide pose une question plus large : ce résultat décrit-il toujours le luminaire complet après avoir pris en compte son auvent, son entrée de câble, ses joints, son orientation de montage et son exposition réelle à l’eau ? Traitez l’enregistrement IP comme le début de l’examen, et non comme la dernière ligne de la spécification.
Pour une équipe de projet, le test pratique est simple. Mettez côte à côte le rapport de test, le dessin d’assemblage complet et la description de l’exposition d’installation. Si tous les trois nomment la même condition de rencontre, le dossier peut soutenir la prochaine révision. Si un document fait référence à un objet différent ou laisse une interface sans nom, gardez la décision d’emplacement en attente jusqu’à ce que l’écart soit résolu. Cette discipline empêche une courte étiquette IP de porter une affirmation qu’il n’a jamais été demandé de prouver.
Lisez le code IP comme un résultat d’essai circonscrit
IEC 60529 est la famille standard pour les degrés de protection fournis par les boîtiers utilisant le code IP. Le mot clé pour un acheteur de lustre est enceinte : l’enregistrement n’a de valeur que lorsqu’il identifie ce qui a été testé et comment cet élément a été configuré. Un rapport peut constituer une preuve solide d’un boîtier nommé ou d’une partie protégée, tout en restant silencieux sur une entrée de câble adjacente, un corps décoratif, une coupelle de plafond ou une condition de montage. La portée du rapport est donc une limite, et non un chèque en blanc pour chaque partie qui y est connectée.
présentation publique des indices IP par l’IEC aide à expliquer pourquoi la désignation doit être lue avec son contexte de test. La CEI fournit un contexte explicatif public pour les indices IP parallèlement à la CEI 60529. En langage clair, la protection contre la pénétration signifie la protection contre l’entrée d’objets ou d’eau dans les conditions du test indiqué. Le code IP est la désignation attachée à ce test ; il ne s’agit pas d’une description universelle d’un lustre dans chaque position d’installation. Demandez au fournisseur d’indiquer l’objet testé, la révision du rapport et toutes les conditions qui définissent la configuration avant de traiter le code comme preuve du projet.
Cette distinction est particulièrement importante lorsqu’un lustre classé IP est décoratif plutôt qu’un raccord utilitaire scellé. Un luminaire décoratif comporte souvent plusieurs interfaces visibles : une connexion de la verrière au plafond, une entrée de câble, une tige ou un joint de chaîne, une couture de corps et un abat-jour ou diffuseur inférieur. La question n’est pas de savoir si ces fonctionnalités sont intrinsèquement inadaptées. Il s’agit de savoir si le paquet de preuves identifie les mêmes interfaces que celles que le projet exposera.
Ne laissez pas un seul code IP porter trois décisions
Une décision concernant une zone humide nécessite une correspondance entre la portée du test, l’assemblage complet du produit et le chemin d’eau installé. Il s’agit d’une aide à la décision concernant un projet et non d’un système de certification : il demande si trois descriptions pointent vers le même état de montage. La limite de la portée du test indique ce que couvre l’enregistrement. La limite d’assemblage désigne le lustre complet et ses interfaces exposées. La limite du chemin d’eau décrit comment l’eau peut atteindre ces interfaces après l’installation. Lorsque les trois descriptions s’alignent, l’équipe dispose d’une base de révision cohérente ; dans le cas contraire, un code IP ne peut pas combler le vide en toute sécurité.
- Correspondant : le rapport, le dessin et le dossier d’installation identifient les mêmes conditions d’assemblage et d’exposition pertinentes.
- Partiel : un enregistrement est utile, mais il ne nomme pas une interface, une orientation ou une condition d’exposition importante pour le projet.
- En attente : une limite manquante ou conflictuelle pourrait modifier la décision concernant la zone humide, c’est pourquoi l’équipe demande des preuves ciblées avant de les publier.
La confusion commence généralement lorsque chaque partie possède un seul document. Un fournisseur peut avoir un dossier de test, un concepteur peut avoir une élévation et un coordinateur électrique peut connaître l’exposition réelle à l’eau. Aucun de ces documents n’est défectueux simplement parce qu’il est partiel. L’échec vient du fait de traiter un enregistrement partiel comme s’il couvrait les trois frontières. En gardant les documents séparés jusqu’à ce qu’ils soient comparés, l’état manquant est visible rapidement, lorsqu’une modification de dessin ou une demande de preuve est encore gérable.
Un résultat IP est utilisable pour une décision concernant un lustre pour zone humide uniquement lorsque la portée testée, l’assemblage fourni et le chemin d’eau prévu décrivent la même condition.
Cartographiez chaque chemin de l’eau autour du lustre installé
Exigences d’installation du projet peut être distinct de la portée d’un test d’enceinte. Aux États-Unis, règle de l’OSHA sur les méthodes de câblage est un contexte d’installation et non une table de conversion de code IP. Cette séparation est utile pour chaque projet : un enregistrement d’entrée ne remplace pas l’examen de la façon dont les conducteurs, les raccords, le matériel de montage et le luminaire terminé sont installés. Confirmez la juridiction applicable, les spécifications du projet et l’examinateur responsable plutôt que de demander à une étiquette IP de répondre à une question d’installation locale.
Un chemin d’eau est simplement le chemin que l’eau peut emprunter vers une interface de luminaire installé dans les conditions d’exposition réelles. Commencez par les voies d’eau possibles : pluie directe, éclaboussures poussées par le vent, eau de nettoyage, ruissellement du toit, condensation ou pulvérisation accidentelle. Tracez ensuite le parcours à travers le luminaire plutôt que de vous arrêter à l’ombre visible. Une entrée couverte peut toujours recevoir une pluie oblique ; un auvent peut réduire les chutes directes mais pas les éclaboussures provenant d’une surface dure située en dessous ; et une tasse orientée vers le haut peut retenir l’eau différemment d’une tasse orientée vers le bas. Décrivez l’exposition en mots et en dessins qu’un réviseur de rapport peut comparer avec la configuration testée.
Ce niveau de détail est particulièrement utile lorsqu’un luminaire décoratif fait partie d’une entrée, d’une terrasse, d’une cour ou d’un espace de restauration extérieur couvert. L’équipe projet peut utiliser la page hôtellerie de Kinglong Lighting pour examiner le contexte d’un projet d’éclairage hôtelier tout en transformant le brief visuel en description d’exposition. Les questions de conception et de preuve peuvent avancer ensemble sans laisser entendre qu’un environnement hôtelier est automatiquement approuvé pour une zone humide.

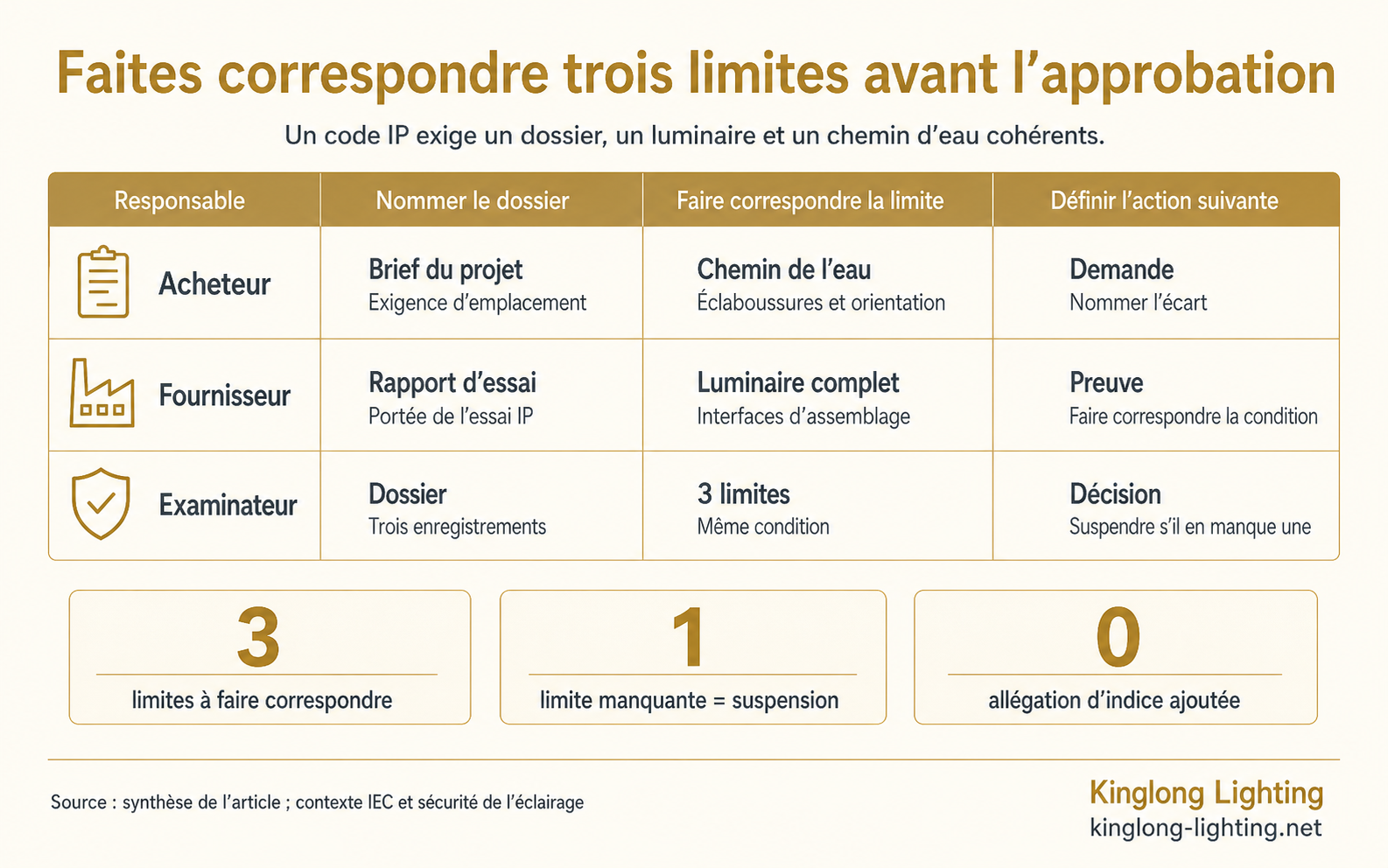

Utilisez un dossier à trois volets avant d’approuver un luminaire pour zone humide
Un enregistrement d’entrée, un enregistrement de produit ou d’emplacement et un enregistrement d’installation répondent à différentes parties de la décision d’approbation. Le premier indique ce que le test d’entrée a couvert. La seconde identifie le produit d’éclairage ou le contexte du marché que le projet devra peut-être prendre en compte. La troisième décrit la condition d’installation réellement proposée. Mettre les trois dans un seul paquet d’évaluation ne crée pas de note ni ne remplace une liste requise ; cela rend la portée de chaque enregistrement suffisamment claire pour que l’examinateur responsable puisse voir ce qui est présent et ce qui manque.
| Dossier | Ce qu’il doit identifier | Décision qu’il peut éclairer | Ce qu’il ne peut pas trancher seul |
|---|---|---|---|
| Dossier de protection contre les intrusions | Objet testé, configuration, code IP indiqué et conditions pertinentes | Si le périmètre d’essai identifié correspond à la limite de protection revendiquée | Toutes les exigences d’installation ou d’emplacement |
| Dossier produit ou emplacement | Norme produit applicable, homologation, exigence du projet ou voie de revue locale | Les preuves supplémentaires que le projet peut exiger | Si un autre assemblage ou une autre exposition est couvert |
| Dossier d’installation | Ensemble complet, orientation, entrée de câble, détail de montage et chemin de l’eau | Si la condition prévue est celle examinée | Un résultat d’essai ou dossier produit manquant |
Un contexte standard de luminaire est différent de la simple lecture d’une étiquette de code IP. UL 1598 est publié en tant que norme de luminaire, qui illustre la distinction entre un contexte de norme de produit d’éclairage et une désignation d’entrée. L’article ne précise pas quelle norme s’applique à un pays, un projet ou un lustre particulier. Cela montre pourquoi un acheteur devrait demander l’enregistrement qui répond à la question réelle du produit et de l’emplacement du projet au lieu d’étendre un code au-delà de sa portée documentée.
NEMA publie des conseils sur les types d’enveloppes. NEMA publie des conseils sur les types de boîtiers. C’est une autre raison de ne pas regrouper différents vocabulaires de clôture en une seule promesse. Ne convertissez pas une étiquette IP en un type NEMA, ou inversement, à moins que le projet ne dispose d’une base documentée appropriée. L’action utile est plus petite et plus sûre : enregistrez la terminologie utilisée par les exigences du projet, puis demandez des preuves qui parlent directement de cette exigence.
Scénario illustratif : l’écart sous l’auvent de la cour
Une fois les éléments manquants explicités, l’équipe peut intégrer les preuves à une spécification de lustre sur mesure au lieu de s’appuyer sur une simple étiquette.
Ce que l’équipe projet a fait ensuite
L’équipe du projet conserve la décision concernant la zone humide jusqu’à ce que le dossier de preuves nomme l’installation complète exacte et l’exposition à l’eau prévue. Cette prise ne signifie pas que la conception échoue. Il s’agit d’une limite à ce que les documents actuels peuvent prendre en charge, et cela maintient la discussion d’approbation liée à une condition de luminaire identifiable.
Cette équipe d’hôtel illustrative examine des pendentifs décoratifs pour un auvent de cour où les éclaboussures poussées par le vent peuvent atteindre les assemblages inférieurs. La conception, l’approvisionnement et la coordination électrique sont tous impliqués car le luminaire doit rester visuellement cohérent pendant que l’exposition à l’eau est décrite avec précision.
Le dossier couvre 16 suspensions sous un auvent. Il demande des preuves adaptées à l’examen prévu de la zone humide. L’équipe a donc besoin d’enregistrements identifiant la construction complète du pendentif plutôt qu’une catégorie générique ou un seul composant protégé.
Le fournisseur a fourni un document étiqueté IP44. Le projet est prêt à revoir la finition, les dimensions et la suspension, mais il n’a pas encore confirmé que le rapport couvre l’ensemble de la suspension dans l’orientation de montage prévue.
Premièrement, le document IP44 nomme un boîtier plutôt que la suspension complète. Il n’indique pas si l’entrée de câble, la coupelle de plafond, la connexion du corps décoratif et l’ensemble inférieur concernés font partie de l’objet testé.
Deuxièmement, le dessin n’indique pas si les éclaboussures peuvent atteindre l’entrée de câble ou s’accumuler près de la coupelle de plafond. La canopée réduit l’exposition directe, mais elle ne décrit pas à elle seule le chemin que l’eau peut emprunter une fois que les conditions de vent, de nettoyage ou de ruissellement sont prises en compte.
Les preuves couvrent l’une des trois limites : il existe un enregistrement de test limité. L’appareil complet et le chemin d’eau installé restent anonymes. Appeler la couverture des preuves 1 sur 3 ne mesure pas les performances du produit ; c’est un moyen simple de montrer que deux descriptions critiques pour la décision sont toujours absentes.
L’équipe détient l’approbation de la zone humide. Il ne rejette pas les 16 suspensions et ne prétend pas que l’IP44 est inadéquat dans chaque environnement. La demande de localisation est suspendue jusqu’à ce que le rapport, le dessin et la description de l’exposition puissent être comparés comme une seule condition.
La demande de révision nomme l’assemblage complet, les interfaces exposées, l’orientation de montage et le chemin d’eau prévu. Le fournisseur peut alors fournir des preuves de produit ou d’installation correspondant, clarifier la configuration testée, ou le projet peut réviser les exigences d’emplacement si l’état prévu est en dehors des preuves disponibles.
Libérez la déclaration d’emplacement uniquement lorsque le paquet final identifie les mêmes conditions d’assemblage et d’exposition décrites dans le descriptif du projet. L’examinateur doit être en mesure de retracer chaque interface matérielle du dessin jusqu’à un dossier de preuve ou de voir clairement qu’un examen distinct est toujours nécessaire.
Tous les noms, chefs d’accusation et décisions dans ce scénario sont illustratifs. Ils ne font état d’aucun résultat du fournisseur, d’une interprétation du code local ou d’un résultat pour un projet Kinglong Lighting.
Remettez un dossier de preuves pour zone humide, et pas seulement IP44
Un transfert de preuves en zone humide doit indiquer la portée du test, l’assemblage complet, l’orientation de montage, les détails d’entrée de câble, la description de l’exposition à l’eau et les exigences d’emplacement. Un paquet concis est plus utile qu’un long fil de discussion car il donne au fournisseur, au concepteur et au réviseur un objet partagé à comparer. Cela rend également visible une limitation sans la transformer en accusation : un document manquant est simplement une demande de preuve ou une raison pour réviser la condition proposée.
La documentation d’installation fait également partie de ce transfert. ressources de formation électrique de la NFPA conserve le contexte de sécurité électrique et de code distinct de la notation d’entrée. L’examinateur local responsable détermine comment ce contexte s’applique à l’emplacement nommé ; le paquet rend l’examen plus spécifique en indiquant le plan de montage, l’orientation, le tracé du câble, les joints exposés, le type d’eau attendu et les exigences du projet.
- Indiquez l’état du projet. Nommez l’emplacement de montage, l’exposition à l’eau prévue et l’exigence que l’équipe tente de satisfaire.
- Joignez le dossier complet du luminaire. Incluez le dessin ou la nomenclature qui identifie le pendentif, auvent, entrée de câble, joints et orientation en cours de révision.
- Joindre l’enregistrement d’entrée. Conservez la révision du rapport, l’objet testé, la configuration et le code déclaré plutôt que de citer uniquement le code.
- Marquez chaque non-concordance. Signalez une interface sans nom, un composant modifié, une orientation différente ou une condition d’exposition qui ne peut pas encore être comparé.
- Attribuez le prochain propriétaire de la preuve. Demandez une clarification ciblée, un enregistrement supplémentaire ou une modification de spécification ; ne demandez pas à une autre équipe de déduire la portée manquante.
- Définissez la phrase de libération. Indiquez que le projet peut poursuivre la revendication d’emplacement uniquement lorsque les trois limites correspondent ou que l’examinateur responsable accepte une alternative documentée.
Après avoir identifié la condition pertinente du luminaire et les questions ouvertes, l’équipe peut demander une revue des preuves pour zone humide.
Questions courantes des acheteurs sur les lustres à indice IP
La FAQ préserve la différence entre un résultat de protection contre la pénétration et une décision d’installation spécifique à l’emplacement. Utilisez la même comparaison à trois limites pour chaque question : qu’est-ce qui a été testé, quel assemblage complet sera fourni et quel chemin d’eau le projet créera-t-il ? Si une réponse change, l’enregistrement précédent peut toujours être utile, mais sa portée doit être vérifiée à nouveau.
Questions fréquentes
IP44 signifie-t-il qu’un lustre est approuvé pour toutes les zones humides ?
Non. IP44 est un résultat défini en matière de protection contre la pénétration, et non une approbation universelle pour chaque assemblage et installation dans une zone humide. Avant de l’utiliser dans une décision de projet, confirmez que le rapport couvre le lustre complet, ses interfaces exposées pertinentes et le chemin d’eau monté. Une exigence locale en matière de produit ou d’installation peut nécessiter des preuves distinctes.
Que doit identifier un rapport d’essai IP pour un lustre ?
Il doit identifier l’objet testé, le code revendiqué, la configuration et les conditions qui ont défini la portée du test. Pour une suspension décorative, comparez ces détails avec l’auvent, l’entrée de câble, les joints, le corps, l’abat-jour, l’orientation de montage et toutes les interfaces exposées dans le dessin fourni. Si le rapport ne nomme qu’une partie de cet assemblage, traitez-le comme une preuve partielle.
Une cour couverte peut-elle s’appuyer sur les mêmes preuves qu’une façade exposée ?
Pas automatiquement. Un auvent peut modifier l’exposition directe à la pluie, tout en permettant aux éclaboussures, au ruissellement ou à l’eau de nettoyage entraînés par le vent d’atteindre différentes interfaces de luminaires. Comparez l’orientation réelle, le chemin d’eau et l’assemblage complet avec la configuration indiquée dans le rapport. Les deux emplacements peuvent nécessiter des preuves différentes, même lorsque la conception du lustre semble similaire.
Quand un projet doit-il suspendre l’approbation d’un lustre pour zone humide ?
Détenir l’approbation lorsque le rapport ne couvre pas l’assemblage complet, qu’une interface exposée n’a pas de nom, que l’orientation de l’installation diffère de la preuve ou que le chemin d’eau prévu n’a pas été documenté. L’étape suivante est ciblée : demander l’enregistrement manquant, clarifier la portée ou réviser la condition spécifiée avant de valider la revendication de localisation.
