Una clasificación de IP puede ser una evidencia útil para una lámpara de araña, pero no es una aprobación de ubicación en sí misma. El código describe el resultado de una prueba de protección de ingreso indicado para un objeto y una configuración indicados. Un proyecto de área húmeda plantea una pregunta más amplia: ¿ese resultado aún describe el dispositivo completo después de considerar su cubierta, entrada de cables, juntas, orientación de montaje y exposición real al agua? Trate el registro IP como el comienzo de la revisión, no como la última línea de la especificación.
Para un equipo de proyecto, la prueba práctica es sencilla. Coloque el informe de prueba, el plano de ensamblaje completo y la descripción de la exposición de instalación uno al lado del otro. Si los tres mencionan la misma condición del accesorio, el registro puede respaldar la siguiente revisión. Si un documento hace referencia a un objeto diferente o deja una interfaz sin nombre, mantenga la decisión de ubicación en espera hasta que se resuelva la brecha. Esa disciplina evita que una etiqueta de IP corta lleve un reclamo que nunca se le pidió probar.
Interprete el código IP como un resultado de ensayo delimitado
IEC 60529 es la familia estándar para grados de protección proporcionada por gabinetes que utilizan el código IP. La palabra clave para un comprador de candelabros es encierro: el registro tiene valor sólo cuando identifica qué se probó y cómo se configuró ese artículo. Un informe puede ser una prueba contundente de un gabinete o pieza protegida con nombre, pero no dice nada sobre una entrada de cable adyacente, un cuerpo decorativo, una copa de techo o una condición de montaje. Por lo tanto, el alcance del informe es un límite, no un cheque en blanco para cada parte conectada a él.
explicación pública de IEC sobre las clasificaciones IP ayuda a explicar por qué la designación debe leerse con su contexto de prueba. IEC proporciona un contexto explicativo público para las clasificaciones IP junto con IEC 60529. En lenguaje sencillo, protección de ingreso significa protección contra la entrada de objetos o agua dentro de las condiciones de la prueba indicada. El código IP es la designación adjunta a esa prueba; No es una descripción universal de una lámpara de araña en todas las posiciones instaladas. Pídale al proveedor que indique el objeto probado, la revisión del informe y cualquier condición que defina la configuración antes de tratar el código como evidencia del proyecto.
Esta distinción es más importante cuando una lámpara de araña con clasificación IP es decorativa en lugar de un accesorio de servicio sellado. Un accesorio decorativo a menudo tiene varias interfaces visibles: una conexión de dosel a techo, una entrada de cable, una unión de vástago o cadena, una costura del cuerpo y una persiana o difusor inferior. La cuestión no es si esas características son inherentemente inadecuadas. Se trata de si el paquete de evidencia identifica las mismas interfaces que expondrá el proyecto.
No deje que un solo código IP sustente tres decisiones
Una decisión sobre un área húmeda requiere una coincidencia entre el alcance de la prueba, el ensamblaje completo del producto y la ruta de agua instalada. Se trata de una ayuda para la decisión de proyecto, no de un sistema de certificación: pregunta si tres descripciones apuntan a la misma condición de instalación. El límite del alcance de la prueba nombra lo que cubre el registro. El límite de ensamblaje nombra la lámpara de araña completa y sus interfaces expuestas. El límite del camino del agua describe cómo el agua puede llegar a esas interfaces después de la instalación. Cuando las tres descripciones se alinean, el equipo tiene una base coherente para la revisión; cuando no lo hacen, un código IP no puede llenar el vacío de manera segura.
- Coincidencia: el informe, el dibujo y el resumen de instalación identifican el mismo conjunto relevante y la condición de exposición.
- Parcial: un registro es útil, pero no nombra una interfaz, orientación o condición de exposición que sea importante para el proyecto.
- Mantener: un límite faltante o conflictivo podría cambiar la decisión sobre el área húmeda, por lo que el equipo solicita evidencia específica antes de publicarla.
La confusión generalmente comienza cuando cada parte posee un solo documento. Un proveedor puede tener un registro de pruebas, un diseñador puede tener una elevación y un coordinador eléctrico puede conocer la exposición real al agua. Ninguno de esos papeles es defectuoso simplemente porque es parcial. El fracaso proviene de tratar un registro parcial como si cubriera los tres límites. Mantener los documentos separados hasta que se comparen hace que la condición faltante sea visible tempranamente, cuando un cambio de dibujo o una solicitud de evidencia aún es manejable.

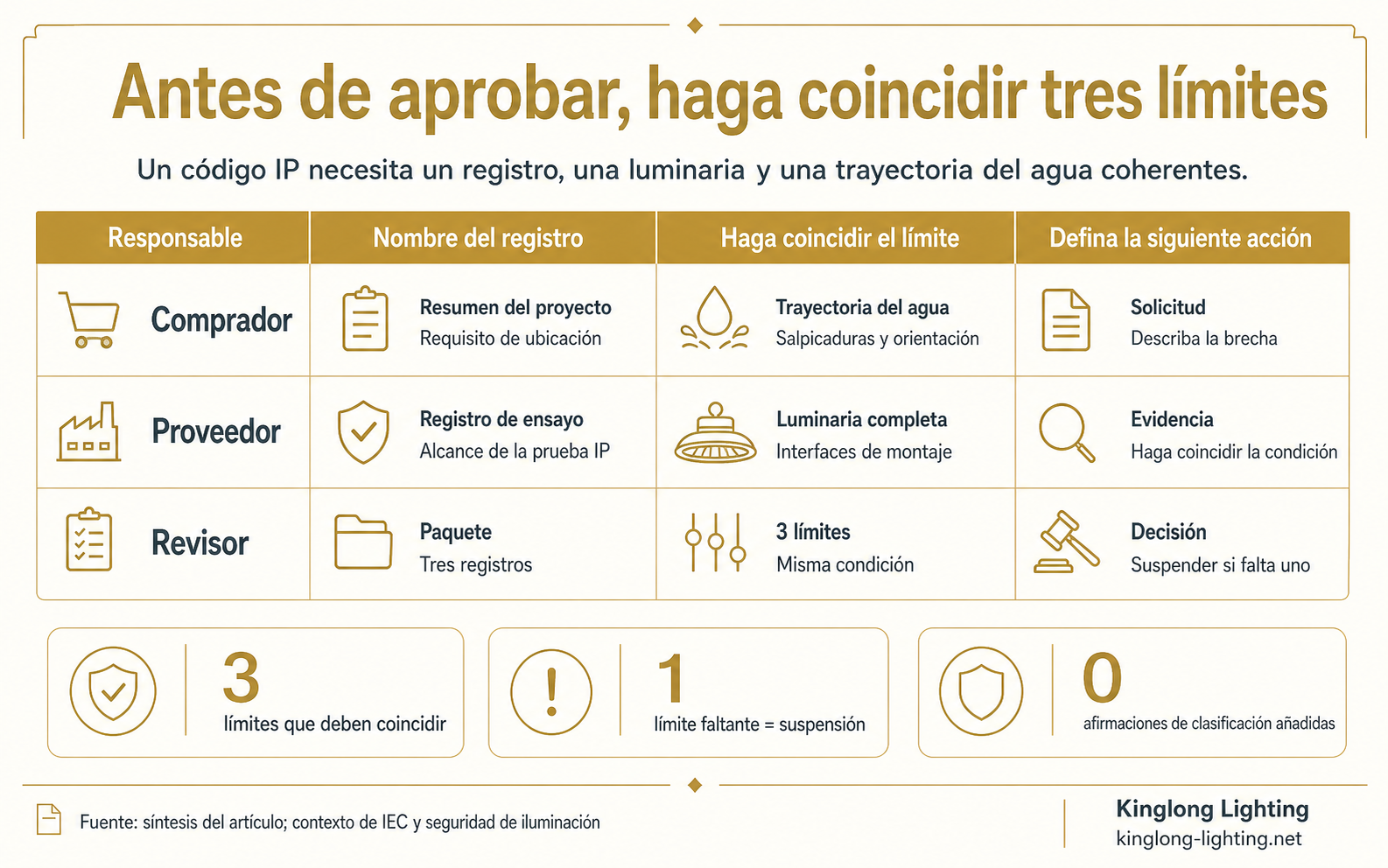

Un resultado de IP se puede utilizar para una decisión sobre una lámpara de araña de área húmeda solo cuando el alcance probado, el conjunto suministrado y la ruta de agua planificada describen la misma condición.
Trace cada trayectoria del agua en la lámpara de araña instalada
Los requisitos de instalación del proyecto pueden estar separados del alcance de una prueba de gabinete. En Estados Unidos, norma de métodos de cableado de OSHA es un contexto de instalación, no una tabla de conversión de código IP. Esa separación es útil para todos los proyectos: un registro de ingreso no reemplaza la revisión de cómo se instalan los conductores, los accesorios, los accesorios de montaje y el dispositivo completo. Confirme la jurisdicción aplicable, las especificaciones del proyecto y el revisor responsable en lugar de solicitar una etiqueta IP para responder una pregunta sobre instalación local.
Un camino de agua es simplemente la ruta que el agua puede tomar hacia una interfaz de dispositivo instalado bajo las condiciones de exposición reales. Comience con posibles rutas de agua: lluvia directa, salpicaduras impulsadas por el viento, agua de limpieza, escorrentía del techo, condensación o rociado incidental. Luego, traza la ruta a través de la luminaria en lugar de detenerte en la sombra visible. Una entrada cubierta aún puede recibir lluvia en ángulo; un dosel puede reducir la caída directa pero no las salpicaduras desde una superficie dura debajo; y una taza que mira hacia arriba puede contener agua de manera diferente que una que mira hacia abajo. Describa la exposición en palabras y dibujos que un revisor del informe pueda comparar con la configuración probada.
Este detalle resulta especialmente útil cuando una luminaria decorativa forma parte de una entrada, terraza, patio o comedor exterior cubierto. El equipo del proyecto puede usar la página de hostelería de Kinglong Lighting para revisar el contexto de un proyecto de iluminación para hostelería mientras convierte el briefing visual en una descripción de exposición. La cuestión de diseño y la de evidencia pueden avanzar juntas sin insinuar que un entorno de hostelería queda automáticamente aprobado para una zona húmeda.
Use un paquete de tres registros antes de aprobar una luminaria para zona húmeda
Un registro de ingreso, un registro de producto o ubicación y un registro de instalación responden a diferentes partes de la decisión de aprobación. El primero dice lo que cubrió la prueba de ingreso. El segundo identifica el producto de iluminación o el contexto de mercado que el proyecto puede necesitar considerar. El tercero describe la condición de instalación realmente propuesta. Poner los tres en un solo paquete de revisión no crea una calificación ni reemplaza un listado requerido; deja el alcance de cada registro lo suficientemente claro como para que el revisor responsable pueda ver qué está presente y qué falta.
| Registro | Qué debe identificar | Decisión que puede fundamentar | Lo que no puede resolver por sí solo |
|---|---|---|---|
| Registro de protección contra la entrada | Objeto ensayado, configuración, código IP declarado y condiciones pertinentes | Si el alcance del ensayo identificado coincide con el límite de protección declarado | Todos los requisitos de instalación o ubicación |
| Registro de producto o ubicación | Norma de producto aplicable, homologación, requisito del proyecto o vía de revisión local | Qué evidencia adicional puede requerir el proyecto | Si está cubierta una configuración o exposición diferente |
| Registro de instalación | Conjunto completo, orientación, entrada de cable, detalle de montaje y trayectoria del agua | Si la condición prevista es la condición que se está revisando | Un resultado de ensayo o registro de producto faltante |
El contexto estándar de una luminaria es diferente de simplemente leer una etiqueta de código IP. UL 1598 se publica como un estándar de luminaria, lo que ilustra la distinción entre un contexto estándar de producto de iluminación y una designación de ingreso. El artículo no dice qué norma se aplica a un país, proyecto o lámpara de araña en particular. Muestra por qué un comprador debería solicitar el registro que aborda la pregunta sobre la ubicación y el producto real del proyecto en lugar de extender un código más allá de su alcance documentado.
NEMA publica orientación sobre tipos de envolventes. NEMA publica orientación sobre tipos de gabinetes. Ésta es otra razón para no agrupar diferentes vocabularios de clausura en una sola promesa. No convierta una etiqueta IP en una de tipo NEMA, o al revés, a menos que el proyecto tenga una base documentada adecuada. La acción útil es más pequeña y segura: registrar qué terminología utiliza el requisito del proyecto y luego solicitar evidencia que se refiera directamente a ese requisito.
Escenario ilustrativo: desajuste en la marquesina del patio
Una vez explícitos los elementos que faltan, el equipo puede incorporar la evidencia a una especificación de lámpara de araña personalizada en lugar de basarse solo en una etiqueta.
Qué hizo después el equipo del proyecto
El equipo del proyecto retiene la decisión sobre el área húmeda hasta que el paquete de evidencia indique el accesorio completo exacto y la exposición al agua planificada. La suspensión no es un veredicto de que el diseño falla. Es un límite sobre lo que la documentación actual puede respaldar y mantiene la discusión de aprobación ligada a una condición de instalación identificable.
Este equipo de hotel ilustrativo está revisando colgantes decorativos para un dosel de patio donde las salpicaduras impulsadas por el viento pueden alcanzar los ensamblajes inferiores. El diseño, la adquisición y la coordinación eléctrica están involucrados porque el accesorio debe permanecer visualmente coherente mientras se describe con precisión la exposición al agua.
El informe cubre 16 colgantes debajo de un dosel. Solicita evidencia adecuada para la revisión prevista del área húmeda, por lo que el equipo necesita registros que identifiquen la construcción colgante completa en lugar de una categoría genérica o un solo componente protegido.
El proveedor ha proporcionado un documento con la etiqueta IP44. El proyecto está listo para revisar el acabado, las dimensiones y la suspensión, pero aún no ha confirmado que el informe cubra todo el conjunto colgante en la orientación de montaje planificada.
Primero, el documento IP44 nombra un gabinete en lugar del colgante completo. No indica si la entrada de cable relevante, la copa del techo, la conexión del cuerpo decorativo y el conjunto inferior son parte del objeto probado.
En segundo lugar, el dibujo no indica si las salpicaduras pueden llegar a la entrada del cable o acumularse cerca de la copa del techo. El dosel reduce la exposición directa, pero no describe por sí solo la ruta que puede tomar el agua después de considerar las condiciones del viento, la limpieza o la escorrentía.
La evidencia cubre uno de los tres límites: existe un registro de prueba limitado. El dispositivo completo y el camino de agua instalado permanecen sin nombre. Llamar a la cobertura de evidencia 1 de 3 no mide el desempeño del producto; es una manera sencilla de mostrar que todavía faltan dos descripciones críticas para tomar decisiones.
El equipo tiene la aprobación del área húmeda. No rechaza los 16 colgantes ni afirma que IP44 sea inadecuado en todos los entornos. Pausa el reclamo de ubicación hasta que el informe, el dibujo y la descripción de la exposición se puedan comparar como una sola condición.
La solicitud de revisión nombra el ensamblaje completo, las interfaces expuestas, la orientación de montaje y la ruta de agua esperada. Luego, el proveedor puede proporcionar evidencia de instalación o producto coincidente, aclarar la configuración probada o el proyecto puede revisar el requisito de ubicación si la condición prevista está fuera de la evidencia disponible.
Liberar el reclamo de ubicación solo cuando el paquete final identifique el mismo conjunto y condición de exposición descrita en el resumen del proyecto. El revisor debe poder rastrear cada interfaz de material en el dibujo hasta un registro de evidencia o ver claramente que aún se necesita una revisión por separado.
Todos los nombres, recuentos y decisiones en este escenario son ilustrativos. No afirman un resultado del proveedor, una interpretación del código local ni un resultado para ningún proyecto de Kinglong Lighting.
Entregue un paquete de evidencia para zona húmeda, no solo IP44
Una transferencia de evidencia en área húmeda debe nombrar el alcance de la prueba, el ensamblaje completo, la orientación del montaje, los detalles de la entrada de cables, la descripción de la exposición al agua y los requisitos de ubicación. Un paquete conciso es más útil que un largo hilo de correo electrónico porque le brinda al proveedor, al diseñador y al revisor un objeto compartido para comparar. También hace visible una limitación sin convertirla en una acusación: un documento faltante es simplemente una solicitud de evidencia o una razón para revisar la condición propuesta.
La documentación de instalación también pertenece a esa entrega. recursos educativos sobre electricidad de la NFPA mantiene el contexto de código y seguridad eléctrica distinto de la notación de ingreso. El revisor local responsable determina cómo se aplica ese contexto a la ubicación nombrada; el paquete hace que la revisión sea más específica al indicar el plano de montaje, la orientación, la ruta del cable, las juntas expuestas, el patrón de agua esperado y los requisitos del proyecto.
- Indique la condición del proyecto. Nombra la ubicación de montaje, la exposición al agua esperada y el requisito que el equipo está tratando de satisfacer.
- Adjunte el registro completo del accesorio. Incluya el dibujo o la lista de materiales que lo identifica el colgante, la cubierta, la entrada de cables, las uniones y la orientación que se están revisando.
- Adjunte el registro de ingreso. Conserve la revisión del informe, el objeto probado, la configuración y el código indicado en lugar de citar solo el código.
- Marque cada discrepancia. Marque una interfaz sin nombre, un componente modificado, una orientación diferente o una condición de exposición que aún no puede compararse.
- Asigne el siguiente propietario de la evidencia. Solicite una aclaración específica, un registro adicional o un cambio de especificación; No le pida a otro equipo que infiera el alcance que falta.
- Establezca la sentencia de liberación. Indique que el proyecto puede continuar con el reclamo de ubicación solo cuando los tres límites coincidan o el revisor responsable acepte una alternativa documentada.
Después de identificar la condición pertinente de la luminaria y las cuestiones abiertas, el equipo puede solicitar una revisión de la evidencia para zonas húmedas.
Preguntas habituales de compradores sobre lámparas de araña con clasificación IP
Las preguntas frecuentes preservan la diferencia entre un resultado de protección de ingreso y una decisión de instalación específica de la ubicación. Utilice la misma comparación de tres límites para cada pregunta: ¿qué se probó, qué conjunto completo se suministrará y qué camino de agua creará el proyecto? Si una respuesta cambia, el registro anterior aún puede ser útil, pero se debe verificar su alcance nuevamente.
Preguntas frecuentes
¿Significa IP44 que una lámpara de araña está aprobada para cualquier zona húmeda?
No. IP44 es un resultado de protección de ingreso definido, no una aprobación universal para cada montaje e instalación en áreas húmedas. Antes de usarlo en una decisión de proyecto, confirme que el informe cubra la lámpara completa, sus interfaces expuestas relevantes y el recorrido del agua montado. Un requisito de instalación o producto local puede requerir evidencia separada.
¿Qué debe identificar un informe de ensayo IP para una lámpara de araña?
Debe identificar el objeto probado, el código declarado, la configuración y las condiciones que definieron el alcance de la prueba. Para un colgante decorativo, compare esos detalles con la cubierta, la entrada de cables, las juntas, el cuerpo, la pantalla, la orientación de montaje y cualquier interfaz expuesta en el dibujo suministrado. Si el informe solo menciona parte de ese conjunto, trátelo como evidencia parcial.
¿Puede un patio cubierto utilizar la misma evidencia que una fachada expuesta?
No automáticamente. Un dosel puede cambiar la exposición directa a la lluvia pero aún así permitir que las salpicaduras, el escurrimiento o el agua de limpieza impulsadas por el viento lleguen a diferentes interfaces de los accesorios. Compare la orientación real, la ruta del agua y el ensamblaje completo con la configuración indicada en el informe. Las dos ubicaciones pueden requerir evidencia diferente incluso cuando el diseño de la lámpara de araña parece similar.
¿Cuándo debe un proyecto suspender la aprobación de una lámpara de araña para zona húmeda?
Mantener la aprobación cuando el informe no cubre el conjunto completo, una interfaz expuesta no tiene nombre, la orientación de la instalación difiere de la evidencia o la ruta de agua esperada no ha sido documentada. El siguiente paso está enfocado: solicitar el registro faltante, aclarar el alcance o revisar la condición especificada antes de liberar el reclamo de ubicación.
