Eine IP-Bewertung kann ein nützlicher Beweis für einen Kronleuchter sein, sie ist jedoch keine Standortgenehmigung an sich. Der Code beschreibt ein angegebenes Testergebnis des Eindringschutzes für ein angegebenes Objekt und eine angegebene Konfiguration. Bei einem Nassbereichsprojekt stellt sich eine umfassendere Frage: Beschreibt dieses Ergebnis immer noch die gesamte Vorrichtung, nachdem Überdachung, Kabeleinführung, Verbindungen, Montageausrichtung und tatsächliche Wassereinwirkung berücksichtigt wurden? Behandeln Sie den IP-Datensatz als Beginn der Überprüfung und nicht als letzte Zeile der Spezifikation.

Für ein Projektteam ist der praktische Test einfach. Legen Sie den Prüfbericht, die vollständige Montagezeichnung und die Installationsbeschreibung nebeneinander. Wenn alle drei denselben Vorrichtungszustand benennen, unterstützt der Datensatz möglicherweise die nächste Überprüfung. Wenn ein Dokument auf ein anderes Objekt verweist oder eine Schnittstelle unbenannt lässt, halten Sie die Standortentscheidung zurück, bis die Lücke behoben ist. Diese Disziplin verhindert, dass ein kurzes IP-Etikett eine Behauptung trägt, zu deren Nachweis es nie aufgefordert wurde.

Den IP-Code als abgegrenztes Prüfergebnis lesen

IEC 60529 ist die Standardfamilie für Schutzgrade, die von Gehäusen bereitgestellt werden, die den IP-Code verwenden. Das Schlüsselwort für einen Kronleuchterkäufer ist Gehäuse: Der Datensatz hat nur dann einen Wert, wenn er angibt, was getestet wurde und wie dieser Artikel konfiguriert wurde. Ein Bericht kann ein starker Beweis für ein benanntes Gehäuse oder ein geschütztes Teil sein, jedoch keine Angaben zu einer angrenzenden Kabeleinführung, einem dekorativen Gehäuse, einer Deckenglocke oder einem Montagezustand enthalten. Der Geltungsbereich des Berichts ist daher eine Grenze und kein Blankoscheck für jeden damit verbundenen Teil.

öffentliche Übersicht der IEC zu IP-Schutzarten hilft zu erklären, warum die Bezeichnung mit ihrem Testkontext gelesen werden sollte. IEC bietet neben IEC 60529 einen öffentlichen Erläuterungskontext für IP-Bewertungen. Im Klartext bedeutet Schutz gegen Eindringen von Gegenständen oder Wasser unter den Bedingungen des angegebenen Tests. Der IP-Code ist die diesem Test zugeordnete Bezeichnung; Es handelt sich nicht um eine allgemeingültige Beschreibung eines Kronleuchters in jeder Einbaulage. Bitten Sie den Lieferanten, auf das getestete Objekt, die Berichtsrevision und alle Bedingungen zu verweisen, die die Konfiguration definieren, bevor er den Code als Projektbeweis behandelt.

Diese Unterscheidung ist am wichtigsten, wenn ein IP-Kronleuchter eher dekorativ als eine versiegelte Versorgungsarmatur ist. Eine dekorative Leuchte hat oft mehrere sichtbare Schnittstellen: eine Verbindung zwischen Baldachin und Decke, eine Kabeleinführung, eine Stangen- oder Kettenverbindung, eine Körpernaht und einen unteren Schirm oder Diffusor. Die Frage ist nicht, ob diese Merkmale grundsätzlich ungeeignet sind. Es geht darum, ob das Beweispaket dieselben Schnittstellen identifiziert, die das Projekt offenlegen wird.

Einen IP-Code nicht drei Entscheidungen tragen lassen

Eine Entscheidung für den Nassbereich erfordert eine Übereinstimmung zwischen Testumfang, vollständiger Produktmontage und installiertem Wasserweg. Hierbei handelt es sich um eine Projektentscheidungshilfe und nicht um ein Zertifizierungsprogramm: Es wird gefragt, ob drei Beschreibungen auf denselben Vorrichtungszustand verweisen. Die Testbereichsgrenze benennt, was der Datensatz abdeckt. Die Baugruppengrenze benennt den gesamten Kronleuchter und seine freiliegenden Schnittstellen. Die Wasserweggrenze beschreibt, wie Wasser diese Schnittstellen nach der Installation erreichen kann. Wenn die drei Beschreibungen übereinstimmen, verfügt das Team über eine kohärente Grundlage für die Überprüfung. Wenn dies nicht der Fall ist, kann ein IP-Code die Lücke nicht sicher füllen.

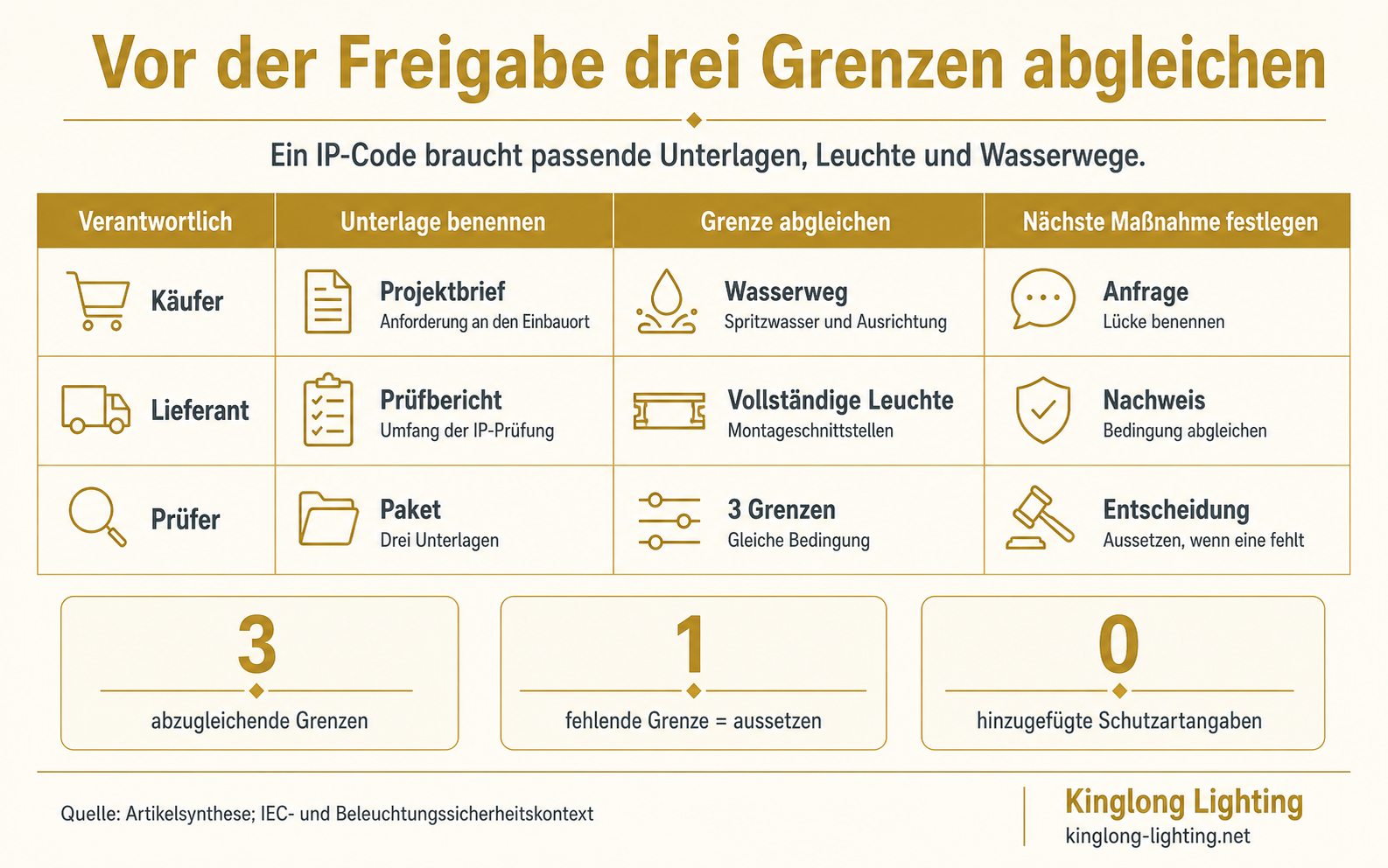

Diagramm mit drei Grenzen zum Abgleich von IP-Unterlage, vollständiger Leuchte und Wasserweg vor der Freigabe
Ein IP-Code ist für die Projektentscheidung nur nutzbar, wenn Prüfungsumfang, vollständige Leuchte und Wasserweg nach der Montage übereinstimmen.
  • Übereinstimmend: Der Bericht, die Zeichnung und die Installationsbeschreibung identifizieren die gleichen relevanten Montage- und Expositionsbedingungen.
  • Teilweise: Ein Datensatz ist nützlich, aber er benennt keine Schnittstelle, Ausrichtung oder Expositionsbedingung, die für das Projekt von Bedeutung ist.
  • Halten: Eine fehlende oder widersprüchliche Grenze könnte die Entscheidung über den Nassbereich ändern, daher fordert das Team vor der Veröffentlichung gezielte Beweise an.

Die Verwirrung beginnt normalerweise, wenn jeder Die Partei besitzt nur ein Dokument. Ein Lieferant verfügt möglicherweise über ein Testprotokoll, ein Designer verfügt möglicherweise über eine Erhebung und ein Elektrokoordinator kennt möglicherweise die tatsächliche Wasserbelastung. Keines dieser Papiere ist fehlerhaft, nur weil es unvollständig ist. Der Fehler entsteht dadurch, dass ein Teildatensatz so behandelt wird, als würde er alle drei Grenzen abdecken. Durch die getrennte Aufbewahrung der Dokumente bis zum Vergleich wird der fehlende Zustand frühzeitig sichtbar, wenn eine Zeichnungsänderung oder eine Beweisanforderung noch durchführbar ist.

Ein IP-Ergebnis ist für eine Entscheidung für einen Kronleuchter im Nassbereich nur dann verwendbar, wenn der getestete Umfang, die gelieferte Baugruppe und der geplante Wasserweg denselben Zustand beschreiben.

Jeden Wasserweg am montierten Kronleuchter nachvollziehen

Die Anforderungen an die Projektinstallation können vom Umfang eines Gehäusetests getrennt sein. In den Vereinigten Staaten ist OSHA-Regel zu Verdrahtungsmethoden ein Installationskontext und keine IP-Code-Konvertierungstabelle. Diese Trennung ist für jedes Projekt nützlich: Ein Eintrittsprotokoll ersetzt nicht die Überprüfung der Installation von Leitern, Armaturen, Montageteilen und der fertigen Vorrichtung. Bestätigen Sie die zuständige Gerichtsbarkeit, die Projektspezifikation und den verantwortlichen Prüfer, anstatt ein IP-Label mit der Beantwortung einer lokalen Installationsfrage zu beauftragen.

Ein Wasserpfad ist einfach der Weg, den Wasser unter den tatsächlichen Expositionsbedingungen zu einer installierten Vorrichtungsschnittstelle nehmen kann. Beginnen Sie mit möglichen Wasserwegen: direkter Regen, windgetriebene Spritzer, Reinigungswasser, Dachabfluss, Kondensation oder zufälliger Sprühnebel. Verfolgen Sie dann den Weg über die Leuchte, anstatt beim sichtbaren Schirm anzuhalten. Ein überdachter Eingang kann dennoch schräg regnen; Eine Überdachung kann den direkten Sturz, aber nicht das Spritzen von einer darunter liegenden harten Oberfläche verhindern. und ein nach oben gerichteter Becher kann Wasser anders halten als ein nach unten gerichteter. Beschreiben Sie die Belichtung in Worten und Zeichnungen, die ein Berichtsprüfer mit der getesteten Konfiguration vergleichen kann.

Diese Detailtiefe ist besonders hilfreich, wenn eine dekorative Leuchte Teil eines Eingangs, einer Terrasse, eines Innenhofs oder eines überdachten Außenrestaurants ist. Das Projektteam kann die Hospitality-Seite von Kinglong Lighting nutzen, um den Kontext eines Beleuchtungsprojekts im Gastgewerbe prüfen und zugleich das visuelle Briefing in eine Beschreibung der Belastung zu übertragen. Gestaltungs- und Nachweisfrage können gemeinsam vorangebracht werden, ohne zu implizieren, dass ein Hospitality-Umfeld automatisch für den Feuchtbereich freigegeben ist.

Vor der Freigabe einer Leuchte im Feuchtbereich ein Paket aus drei Unterlagen verwenden

Ein Eintrittsdatensatz, ein Produkt- oder Standortdatensatz und ein Installationsdatensatz beantworten verschiedene Teile der Genehmigungsentscheidung. Der erste sagt, was der Ingress-Test abdeckte. Der zweite Teil identifiziert das Beleuchtungsprodukt oder den Marktkontext, den das Projekt möglicherweise berücksichtigen muss. Der dritte beschreibt den tatsächlich vorgeschlagenen Installationszustand. Das Zusammenfassen aller drei in einem Bewertungspaket führt nicht zu einer Bewertung und ersetzt auch keine erforderliche Auflistung; Es macht den Umfang jedes Datensatzes klar genug, damit der verantwortliche Prüfer erkennen kann, was vorhanden ist und was fehlt.

Unterlage Was sie benennen muss Entscheidung, die sie unterstützen kann Was sie allein nicht klären kann
Schutzartnachweis Geprüfter Gegenstand, Konfiguration, angegebener IP-Code und relevante Bedingungen Ob der benannte Prüfungsumfang zur beanspruchten Schutzgrenze passt Jede Installations- oder Standortanforderung
Produkt- oder Standortunterlage Anwendbare Produktnorm, Zulassung/Listung, Projektanforderung oder lokaler Prüfpfad Welche zusätzlichen Nachweise das Projekt benötigen kann Ob eine andere Baugruppe oder Belastung abgedeckt ist
Installationsunterlage Vollständige Baugruppe, Ausrichtung, Kabeleinführung, Montagedetail und Wasserweg Ob der geplante Zustand der überprüfte Zustand ist Ein fehlendes Testergebnis oder eine fehlende Produktunterlage

Ein Leuchtenstandardkontext unterscheidet sich vom einfachen Lesen eines IP-Code-Etiketts. UL 1598 wird als Leuchtenstandard veröffentlicht, der den Unterschied zwischen einem Beleuchtungsproduktstandardkontext und einer Eingangsbezeichnung veranschaulicht. Der Artikel sagt nicht, welcher Standard für ein bestimmtes Land, ein bestimmtes Projekt oder einen bestimmten Kronleuchter gilt. Es zeigt, warum ein Käufer nach dem Datensatz fragen sollte, der die eigentliche Produkt- und Standortfrage des Projekts behandelt, anstatt einen Code über seinen dokumentierten Umfang hinaus zu erweitern.

NEMA veröffentlicht Leitlinien zu Gehäusetypen. NEMA veröffentlicht Leitlinien zu Gehäusetypen. Dies ist ein weiterer Grund, verschiedene Beilagenvokabulare nicht in einem einzigen Versprechen zusammenzufassen. Konvertieren Sie ein IP-Label nicht in einen NEMA-Typ oder umgekehrt, es sei denn, das Projekt verfügt über eine entsprechende dokumentierte Grundlage. Die nützliche Aktion ist kleiner und sicherer: Notieren Sie, welche Terminologie in der Projektanforderung verwendet wird, und fordern Sie dann Nachweise an, die sich direkt auf diese Anforderung beziehen.

Anschauliches Szenario: das Missverhältnis unter der Innenhofüberdachung

Sobald die fehlenden Punkte ausdrücklich benannt sind, kann das Team die Nachweise in eine kundenspezifische Kronleuchterspezifikation einarbeiten, statt sich allein auf ein Etikett zu verlassen.

Was das Projektteam als Nächstes tat

Das Projektteam behält sich die Entscheidung über den Nassbereich vor, bis das Beweispaket die genaue vollständige Vorrichtung und die geplante Wasserexposition nennt. Die Sperre ist kein Urteil darüber, dass das Design fehlschlägt. Es stellt eine Grenze dafür dar, was der aktuelle Papierkram unterstützen kann, und hält die Genehmigungsdiskussion an einen identifizierbaren Einbauzustand gebunden.

Dieses illustrative Hotelteam prüft dekorative Anhänger für eine Innenhofüberdachung, bei der windgetriebene Spritzer die unteren Baugruppen erreichen können. Design, Beschaffung und elektrische Koordination sind alle beteiligt, da die Leuchte optisch kohärent bleiben muss, während die Wassereinwirkung genau beschrieben wird.

Der Auftrag umfasst 16 Hängeleuchten unter einem Baldachin. Es werden Nachweise verlangt, die für die geplante Überprüfung des Nassbereichs geeignet sind. Daher benötigt das Team Aufzeichnungen, die den gesamten Anhängeraufbau identifizieren, und nicht eine generische Kategorie oder eine einzelne geschützte Komponente.

Der Lieferant hat ein Dokument mit der Bezeichnung IP44 bereitgestellt. Das Projekt ist bereit, das Finish, die Abmessungen und die Aufhängung zu überprüfen, es wurde jedoch noch nicht bestätigt, dass der Bericht die gesamte Pendelbaugruppe in der geplanten Montageausrichtung abdeckt.

Erstens nennt das IP44-Dokument ein Gehäuse und nicht die vollständige Pendelleuchte. Es wird nicht angegeben, ob die relevante Kabeleinführung, die Deckenkappe, der Zierkörperanschluss und die untere Baugruppe Teil des geprüften Objekts sind.

Zweitens gibt die Zeichnung nicht an, ob Spritzer die Kabeleinführung erreichen oder sich in der Nähe der Deckenkappe sammeln können. Das Blätterdach reduziert die direkte Exposition, beschreibt jedoch nicht allein den Weg, den das Wasser nehmen kann, nachdem Wind-, Reinigungs- oder Abflussbedingungen berücksichtigt wurden.

Die Beweise decken eine der drei Grenzen ab: Es liegt ein begrenzter Testdatensatz vor. Die komplette Armatur und der installierte Wasserweg bleiben unbenannt. Die Angabe der Evidenzabdeckung 1 von 3 misst nicht die Produktleistung; Dies ist eine einfache Möglichkeit zu zeigen, dass zwei entscheidungskritische Beschreibungen noch fehlen.

Das Team verfügt über die Nassbereichszulassung. Es lehnt die 16 Anhänger nicht ab und behauptet nicht, dass IP44 in jeder Umgebung unzureichend sei. Der Standortanspruch wird angehalten, bis der Bericht, die Zeichnung und die Expositionsbeschreibung als eine Bedingung verglichen werden können.

In der Revisionsanforderung werden die vollständige Baugruppe, die freigelegten Schnittstellen, die Montageausrichtung und der erwartete Wasserweg genannt. Der Lieferant kann dann passende Produkt- oder Installationsnachweise vorlegen, die getestete Konfiguration klären oder das Projekt kann die Standortanforderung überarbeiten, wenn die beabsichtigte Bedingung außerhalb der verfügbaren Beweise liegt.

Geben Sie den Standortanspruch nur dann frei, wenn das endgültige Paket dieselben Montage- und Expositionsbedingungen identifiziert, die in der Projektbeschreibung beschrieben sind. Der Prüfer sollte in der Lage sein, jede Materialschnittstelle in der Zeichnung auf einen Beweisdatensatz zurückzuverfolgen oder deutlich zu erkennen, dass noch eine separate Überprüfung erforderlich ist.

Alle Namen, Zählungen und Entscheidungen in diesem Szenario dienen der Veranschaulichung. Sie geben keinen Anspruch auf ein Lieferantenergebnis, eine lokale Code-Interpretation oder ein Ergebnis für ein Kinglong-Beleuchtungsprojekt.

Ein Nassbereich-Nachweispaket übergeben, nicht nur IP44

Bei der Übergabe von Nassbereichsnachweisen sollten der Testumfang, die vollständige Montage, die Montageausrichtung, Details zur Kabeleinführung, eine Beschreibung der Wasserexposition und die Standortanforderung genannt werden. Ein prägnantes Paket ist nützlicher als ein langer E-Mail-Thread, da es dem Lieferanten, Designer und Prüfer ein gemeinsames Objekt zum Vergleich bietet. Es macht auch eine Einschränkung sichtbar, ohne daraus eine Anschuldigung zu machen: Ein fehlendes Dokument ist lediglich eine Bitte um Beweise oder ein Grund, die vorgeschlagene Bedingung zu überarbeiten.

In diese Übergabe gehört auch die Installationsdokumentation. elektrotechnische Bildungsressourcen der NFPA Halten Sie den elektrischen Sicherheits- und Codekontext von der Eingangsnotation getrennt. Der zuständige lokale Prüfer bestimmt, wie dieser Kontext auf den genannten Standort zutrifft; Das Paket macht die Überprüfung spezifischer, indem es die Montageebene, die Ausrichtung, die Kabelroute, freiliegende Verbindungen, das erwartete Wassermuster und die Projektanforderungen angibt.

  1. Geben Sie die Projektbedingung an. Benennen Sie den Montageort, die erwartete Wasserexposition und die Anforderung, die das Team erfüllen möchte.
  2. Fügen Sie den vollständigen Vorrichtungsdatensatz bei. Fügen Sie die Zeichnung oder Stückliste bei Identifiziert die Hängeleuchte, den Baldachin, den Kabeleingang, die Verbindungen und die Ausrichtung, die überprüft werden.
  3. Fügen Sie den Eingangsdatensatz bei. Behalten Sie die Berichtsrevision, das getestete Objekt, die Konfiguration und den angegebenen Code bei, anstatt nur den Code zu zitieren.
  4. Markieren Sie jede Nichtübereinstimmung. Markieren Sie eine unbenannte Schnittstelle, eine geänderte Komponente, eine andere Ausrichtung oder eine Expositionsbedingung, die noch nicht vorliegen kann verglichen.
  5. Weisen Sie den nächsten Beweisinhaber zu. Fordern Sie eine gezielte Klarstellung, einen zusätzlichen Datensatz oder eine Spezifikationsänderung an; Bitten Sie kein anderes Team, den fehlenden Umfang abzuleiten.
  6. Legen Sie den Freigabesatz fest. Geben Sie an, dass das Projekt mit dem Standortanspruch nur dann fortfahren darf, wenn die drei Grenzen übereinstimmen oder der verantwortliche Prüfer eine dokumentierte Alternative akzeptiert.

Nachdem der relevante Leuchtenzustand und die offenen Fragen benannt wurden, kann das Team eine Prüfung der Nachweise für den Feuchtbereich anfordern.

Häufige Fragen von Käufern zu Kronleuchtern mit IP-Schutzart

Die FAQ bewahren den Unterschied zwischen einem Ergebnis zum Schutz vor eindringenden Medien und einer standortspezifischen Installationsentscheidung. Verwenden Sie für jede Frage den gleichen Drei-Grenzen-Vergleich: Was wurde getestet, welche komplette Baugruppe wird geliefert und welchen Wasserweg wird das Projekt schaffen? Wenn sich eine Antwort ändert, ist der frühere Datensatz möglicherweise immer noch nützlich, aber sein Umfang muss erneut überprüft werden.

Häufig gestellte Fragen

Bedeutet IP44, dass ein Kronleuchter für jeden Feuchtbereich zugelassen ist?

Nein. IP44 ist ein definiertes Schutzergebnis und keine universelle Zulassung für jede Montage und Installation in Nassbereichen. Bevor Sie es in einer Projektentscheidung verwenden, vergewissern Sie sich, dass der Bericht den gesamten Kronleuchter, seine relevanten freiliegenden Schnittstellen und den montierten Wasserweg abdeckt. Für ein lokales Produkt oder eine Installationsanforderung sind möglicherweise separate Nachweise erforderlich.

Was muss ein IP-Prüfbericht für einen Kronleuchter identifizieren?

Er sollte das getestete Objekt, den beanspruchten Code, die Konfiguration und die Bedingungen identifizieren, die den Testumfang definiert haben. Vergleichen Sie bei einer dekorativen Pendelleuchte diese Details mit dem Baldachin, der Kabeleinführung, den Verbindungen, dem Gehäuse, dem Schirm, der Montageausrichtung und allen freiliegenden Schnittstellen in der mitgelieferten Zeichnung. Wenn der Bericht nur einen Teil dieser Baugruppe nennt, behandeln Sie ihn als Teilbeweis.

Kann ein überdachter Innenhof dieselben Nachweise wie eine exponierte Fassade verwenden?

Nicht automatisch. Eine Überdachung kann die direkte Regeneinwirkung verändern, ermöglicht aber dennoch, dass vom Wind verursachte Spritzer, abfließendes Wasser oder Reinigungswasser an verschiedene Schnittstellen der Vorrichtungen gelangen. Vergleichen Sie die tatsächliche Ausrichtung, den Wasserweg und die vollständige Montage mit der im Bericht angegebenen Konfiguration. Für die beiden Standorte sind möglicherweise unterschiedliche Nachweise erforderlich, selbst wenn das Kronleuchterdesign ähnlich erscheint.

Wann sollte ein Projekt die Freigabe eines Kronleuchters für den Feuchtbereich aussetzen?

Behalten Sie die Genehmigung, wenn der Bericht nicht die gesamte Baugruppe abdeckt, eine freiliegende Schnittstelle unbenannt ist, die Installationsausrichtung vom Nachweis abweicht oder der erwartete Wasserweg nicht dokumentiert wurde. Der nächste Schritt ist fokussiert: Fordern Sie den fehlenden Datensatz an, klären Sie den Umfang oder überarbeiten Sie die angegebene Bedingung, bevor Sie den Standortanspruch freigeben.
