Von Konzeptvisualisierungen zu herstellbaren dekorativen Leuchten: die Checkliste für fehlende Angaben

Eine Konzeptvisualisierung kann den gewünschten Kronleuchter zeigen, ohne die Leuchte zu definieren, die ein Hersteller entwickeln kann. Ergänzen Sie sie um eine bemaßte Raumreferenz, Material- und Oberflächenmuster, Beleuchtungsanforderungen, Angaben zur Decke und einen Transportweg bis zum Einbauort. Kennzeichnen Sie, was feststeht und was noch offen ist. Der Designer soll nicht jede technische Frage selbst lösen; vielmehr braucht die Fertigung genügend Kontext, um die richtigen Fragen zu stellen, ohne die Gestaltung stillschweigend zu verändern.

Was eine Visualisierung zeigt – und was der Hersteller noch braucht

Eine Visualisierung vermittelt die Gestaltungsabsicht: Silhouette, wahrnehmbare Textur, Komposition und das Verhältnis zwischen Leuchte und Raum. Sie legt allein jedoch weder Maße und Gewicht noch Befestigungsschnittstellen oder Wartungszugänge fest. Sobald die Fertigung eine Zeichnung oder ein Angebot erstellt, werden diese fehlenden Angaben zu Annahmen. Machen Sie sie sichtbar, damit die erste Antwort ein Entwicklungsvorschlag ist und kein scheinbar präzises Angebot für ein noch undefiniertes Produkt.

Hilfreich ist die Unterscheidung zwischen einer Bildreferenz und einer Abnahmereferenz. Ein Bild kann die Vorgabe „leicht, schwebend und bronzefarben“ vermitteln. Eine bemaßte Zeichnung, ein aufbewahrtes Oberflächenmuster und vereinbarte Betrachtungsbedingungen legen dagegen fest, woran das fertige Objekt geprüft wird. Behalten Sie beides: Wird die Visualisierung durch eine rein technische Übersicht ersetzt, kann die Atmosphäre verloren gehen; wird nur die Visualisierung geschickt, bleibt zu viel Interpretationsspielraum.

Benennen Sie zu Beginn des Entwicklungsbriefings die wichtigsten Eigenschaften. Ist die geschwungene Form unverzichtbar oder steht die transparente Wirkung im Vordergrund? Darf die Aufhängung sichtbar sein? Welche Flächen sieht man vom Eingang und von der Galerie aus? Diese Antworten helfen dem Hersteller, eine unkritische konstruktive Anpassung von einer Änderung zu unterscheiden, die den Entwurf entwertet. Die Ressourcen zur Leuchtenspezifikation können das Team bei verwandten Anforderungen unterstützen; das Projektbriefing braucht dennoch eigene Referenzen.

Was vor der ersten technischen Rückmeldung geklärt sein sollte

• Legen Sie die sichtbaren Gestaltungsprioritäten fest, bevor Sie konstruktive Alternativen besprechen.
• Fügen Sie physische und bemaßte Referenzen hinzu, wo ein Bild unterschiedlich interpretiert werden könnte.
• Benennen Sie die Angaben zum Einbauort, die der Hersteller nicht aus einer Produktvisualisierung ableiten kann.
• Fordern Sie eine Liste der Annahmen und vorgeschlagenen Abweichungen an, bevor Sie den Entwicklungsumfang akzeptieren.

Die Checkliste für fehlende Planungsangaben

Verwenden Sie die Checkliste als Arbeitsdokument für die Übergabe und nicht als Prüfung, die die Visualisierung allein bestehen muss. Tragen Sie zu jeder Frage einen Wert, eine Zeichnungs- oder Musterreferenz oder eine konkret benannte offene Frage mit verantwortlicher Person ein. „Wie abgebildet“ hilft bei der Beschreibung des Erscheinungsbilds, reicht aber kaum für Angaben aus, die eine Messung, eine Materialentscheidung oder eine Bestätigung vor Ort benötigen.

Unterscheiden Sie die Farbe des ausgesandten Lichts von der Wirkung auf beleuchtete Objekte. Die LED-Informationen des US-Energieministeriums trennen Farbtemperatur und Farbtreue. Ein warm wirkendes Bild klärt daher nicht beide Anforderungen. Erfassen Sie sie jeweils im Beleuchtungsbriefing, statt den Hersteller aufzufordern, das Leuchten auf dem Bildschirm nachzubilden.

Weisen Sie jedem Eintrag einen Status zu: festgelegt, Referenz noch zu bestätigen oder offen. Ein offener Punkt ist nicht automatisch ein Grund, die gesamte Entwicklung anzuhalten. Er zeigt, welche Zeichnung, Preisangabe oder konstruktive Entscheidung vorläufig bleibt. Eine fehlende Oberflächenreferenz und eine unbekannte Tragkonstruktion haben unterschiedliche Folgen; verstecken Sie beides nicht hinter einem einzigen Vermerk „vorbehaltlich Freigabe“.

Geometrie, Materialien und Deckenschnittstelle definieren

Beschreiben Sie den dekorativen Leuchtenkörper, die Aufhängung und die Deckenbefestigung als getrennte Bestandteile des Entwurfs. Der Körper bestimmt die sichtbare Komposition; die Aufhängung legt die Einbauposition fest; die Befestigung verbindet die Baugruppe mit den Bedingungen vor Ort. Eine Fertigung kann eine Konstruktionsweise vorschlagen, aus einem Lobbybild aber nicht die Tragkonstruktion hinter einer fertigen Decke bestimmen.

Unterscheiden Sie außerdem das gewünschte Erscheinungsbild von einer festgelegten Materialspezifikation. Ein transluzentes Element kann in der Visualisierung wie Glas erscheinen, ohne dass Wandstärke, Kantenausbildung, Oberflächentextur oder Herstellungsverfahren definiert sind. Benennen Sie die entscheidende sichtbare Qualität und fordern Sie dort Materialvorschläge und Muster an, wo die Auswahl offen bleibt. So erhalten Sie sinnvolle Gestaltungsfreiheit, ohne eine nicht ausdrücklich abgestimmte Substitution zuzulassen.

Erklären Sie bei einer vorgeschlagenen Änderung, was sie beeinflusst: Kontur, sichtbare Verbindung, Lichtwirkung, Gewicht, Montage oder Wartung. Das führt zu einer besseren Diskussion als die vage Bitte, die Leuchte „einfacher herstellbar“ zu machen. Dieselbe Unterscheidung ist bei der Wertanalyse für dekorative Beleuchtung wichtig: Vergleichen Sie die Folgen einer Alternative und nicht nur ihren Preis.

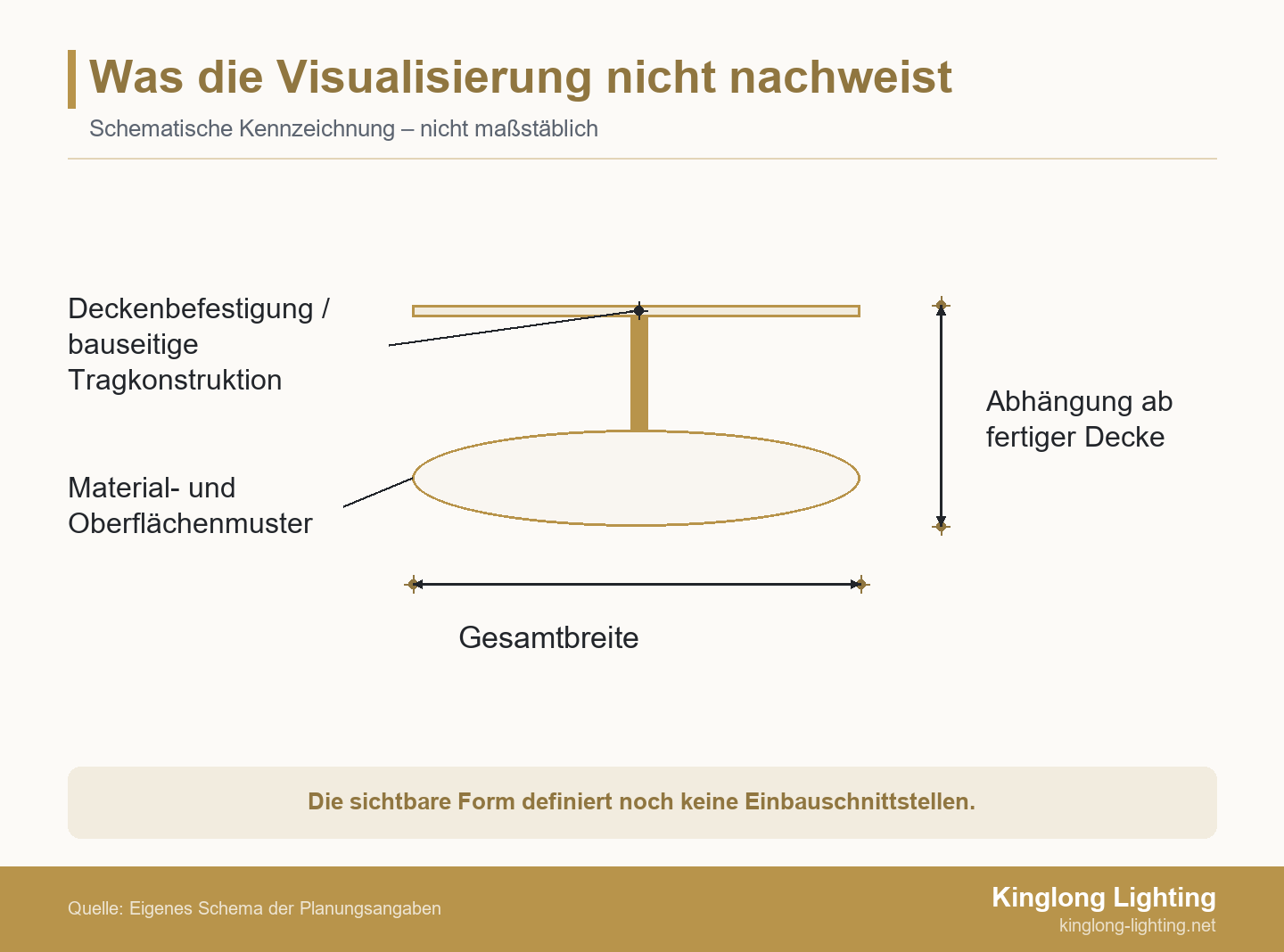

Die Leuchte im Raum bemaßen, nicht nur im Bild

Stellen Sie einen Grundriss und eine Ansicht bereit, die die Leuchte zum fertigen Fußboden und zur fertigen Decke verorten. Zeigen Sie den Umriss des Leuchtenkörpers und die gesamte Abhängung getrennt, einschließlich Baldachin und Aufhängung. Geben Sie die Maßeinheiten an und erläutern Sie, ob ein Maß eine maximale Hüllgeometrie, einen Wunschwert oder einen vom Hersteller vorzuschlagenden Wert bezeichnet.

Eine perspektivische Darstellung kann dieselbe Leuchte je nach Kamerablick breiter oder flacher erscheinen lassen. Eine bemaßte Überlagerung gibt der Fertigung eine stabile Referenz, ohne dass der Designer die Fertigungsdetails vollständig ausarbeiten muss. Nehmen Sie angrenzende Einbauten, Deckenvertiefungen und Installationen auf, wenn diese das Produkt oder seine Einbauposition begrenzen.

Fordern Sie eine eindeutig gekennzeichnete Schnittstellenzeichnung für die Befestigung an. Der zuständige Projektingenieur oder ausführende Betrieb sollte, soweit einschlägig, die bauseitige Tragkonstruktion und das Montageverfahren bestätigen. Eine Konzeptskizze zeigt, an welchen Stellen Angaben benötigt werden; sie legt keine zulässige Last, keinen Ankertyp und keinen Freiraum fest.

Der Fertigung eine physische Oberflächenreferenz geben

Eine physische Referenz hilft zu beurteilen, ob eine digitale Farbe an einem realen Produkt erreichbar ist. Pantones Hinweise zu Mustern erklären diese Unterscheidung beim Übergang von digitalen Entwürfen zu physischen Anwendungen. Sie ergeben aber noch keine vollständige Spezifikation einer Metalloberfläche; Textur, Glanz und Grundmaterial benötigen eigene Referenzen.

Bewahren Sie bei einem bronzefarbenen Kronleuchter ein freigegebenes Metallmuster auf und geben Sie an, für welche Teile es gilt. Definieren Sie die sichtbare Schliffrichtung, den Glanz und beabsichtigte Abweichungen. Besteht die Referenz nur aus einem Foto, kennzeichnen Sie dieses als Ausgangspunkt und fordern Sie ein Muster an, bevor die Oberfläche zum Abnahmekriterium wird.

Prüfen Sie Glas- oder Kristallmuster bei relevanten beleuchteten und unbeleuchteten Bedingungen, wenn das Erscheinungsbild entscheidend ist. Die nützliche Frage lautet nicht nur, ob die Farbe „passt“, sondern ob das gewählte Material die gewünschte Transparenz, Reflexion und Oberflächenwirkung erhält. Dokumentieren Sie akzeptierte Abweichungen, statt verschiedene Prüfer eigene Annahmen treffen zu lassen.

Lichtleistung und Steuerung getrennt spezifizieren

Beschreiben Sie die Aufgabe des Lichts, bevor Sie die Komponenten auswählen. Eine Leuchte für dekoratives Funkeln erfüllt eine andere Funktion als eine Leuchte, die einen Tisch oder Verkehrsbereich ausleuchten soll. Geben Sie ihren Beitrag zum gesamten Beleuchtungskonzept, die vorgesehenen Betrachtungsbedingungen und die vom Lichtplaner benötigten Leistungsangaben an.

Die korrelierte Farbtemperatur beschreibt den Farbeindruck des ausgesandten Lichts; üblich ist die Abkürzung CCT. Der Farbwiedergabeindex, kurz CRI, ist ein Kennwert dafür, wie farbgetreu das Licht die Farben von Objekten wiedergibt. Keiner dieser Werte lässt sich zuverlässig aus einer bearbeiteten Visualisierung ablesen. Definieren Sie die Projektziele getrennt und erläutern Sie, wann ein visuelles Muster oder eine detailliertere Farbbewertung erforderlich ist.

ANSI/IES LM-79-24 behandelt optische und elektrische Messungen an Festkörperbeleuchtung unter Standardbedingungen. Der Geltungsbereich umfasst Lichtabgabe, Lichtverteilung und Farbgrößen. Fragen Sie, welche Nachweise sich auf die vorgeschlagene Lichtquellen- und Leuchtenkonfiguration beziehen; der Bericht eines ähnlich aussehenden Produkts belegt nicht automatisch die Leistung einer geänderten Sonderanfertigung.

Wenn das Projekt DALI-2 vorsieht, benennen Sie die tatsächlichen Steuerungskomponenten, statt lediglich „dimmbar“ zu schreiben. Die Zertifizierungsübersicht der DALI Alliance beschreibt die unabhängige Überprüfung und eine öffentliche Datenbank zertifizierter Produkte. Eine Komponentenzertifizierung liefert nützliche Nachweise; der ausgewählte Treiber, die Steuerung und das Verhalten in Lichtszenen müssen dennoch für das Projekt aufeinander abgestimmt werden.

Legen Sie fest, wo die Treiber angeordnet werden, wie sie erreichbar sind und welches Verhalten beim Dimmen auf niedrige Lichtwerte oder beim Schalten für den Raum wichtig ist. Legen Sie die Versorgungs- und Steuerungsübersicht zum Konzeptbriefing, damit Elektroplanung und Hersteller über dieselbe Anordnung sprechen. Ein versteckter, nicht wartbarer Treiber ist nicht dadurch geklärt, dass die Visualisierung ihn unsichtbar macht.

Der individuelle Entwicklungsprozess von Kinglong Lighting beschreibt die Prüfung von Zeichnungen, Modellierung und Musterfreigabe. Nutzen Sie dieses Entwicklungsgespräch, um das visuelle Konzept mit den vorgesehenen Materialien und der Beleuchtungskonfiguration zu verbinden. Der veröffentlichte Prozess garantiert nicht, dass ein bestimmtes Steuerungssystem, Leistungsziel oder Detail am Einbauort bereits freigegeben wurde.

Transportweg und Wartungszugang ergänzen

Teilen Sie dem Hersteller Liefer- und Wartungsbeschränkungen mit, während die Konstruktion noch entwickelt wird. Eine Leuchte kann in den Raum passen, nicht aber in den Aufzug, durch die Tür oder in die Bereitstellungsfläche, die für ihren Transport benötigt wird. Erfassen Sie begrenzende Öffnungen und Kurven im Transportweg, Handhabungsbeschränkungen und die Möglichkeit einer Endmontage nahe der Einbauposition.

Unterscheiden Sie die montierte Leuchte von ihren Transportteilstücken und der Schutzverpackung. Wird ein geschwungenes Element für den Transport geteilt, fragen Sie nach der Position der Verbindung und danach, ob sie nach der Montage sichtbar ist. Besprechen Sie die Montagereihenfolge und Zugangsausrüstung mit dem zuständigen Baustellenteam. Eine verdeckte Verbindung kann das Erscheinungsbild erhalten und dennoch einen späteren Ausbau unnötig erschweren.

Die Hinweise von ISTA zu Gestaltung und Prüfung unterscheiden Transportarten und Verpackungstypen bei der Auswahl von Transportprüfungen. Die geplante Versandkonfiguration ist deshalb eine relevante Angabe für Verpackungsfragen. Eine Transportprüfung bewertet ein verpacktes Produkt unter ihren angegebenen Bedingungen; sie zeigt nicht, dass sich die Leuchte im Gebäude sicher anheben oder befestigen lässt.

Fragen Sie, ob zum Austausch eines Treibers der gesamte dekorative Körper entfernt oder nur eine zugängliche Abdeckung geöffnet werden muss. Fordern Sie die Kennzeichnung der Teile und eine Ausbaureihenfolge für empfindliche Elemente an. Das Baustellenteam kann anschließend den Platzbedarf für Zugangsausrüstung und die sichere elektrische Freischaltung prüfen. Auch der Reinigungszugang sollte in einer Zeichnungsnotiz stehen, wenn umgebende Einbauten oder Deckendetails die Erreichbarkeit einschränken.

Fragen Sie, wie jedes wartbare Teil ausgebaut wird und wo Platz für Werkzeuge und Hände nötig ist. Treiber, Leuchtmittel und dekorative Komponenten können unterschiedliche Zugänge benötigen. Nutzen Sie veröffentlichte Projekte mit dekorativer Beleuchtung, um die gestalterische Integration zu erkunden, und fordern Sie gleichzeitig die Zeichnungen und Montagenachweise für die vorgeschlagene Leuchte an. Ein Galeriebild beantwortet keine Zugangsfrage, die hinter der Decke verborgen ist.

Ein kommentiertes Briefing für einen Lobby-Kronleuchter

Betrachten Sie als Beispiel einen Lobby-Kronleuchter mit flachem, geschwungenem Körper, transluzenten Hängeelementen und bronzefarbenem Rahmen. Die Visualisierung zeigt eine schwebende Komposition unter einer modellierten Decke, aber keine Aufhängungsdetails, physische Oberflächenreferenz oder bemaßte Einbauposition. Statt „Angebot wie abgebildet“ zu senden, kann der Designer das Konzept mit konkreten Prioritäten und Anforderungen kommentieren.

Erhalten: die durchgehende geschwungene Silhouette, die Transparenz der dekorativen Elemente und die beabsichtigte Sicht vom Eingang. Bei einem vorgeschlagenen segmentierten Rahmen sollte daher sichtbar sein, wo die Verbindungen liegen. Ein dickeres oder weniger transparentes Material sollte mit der ursprünglichen Gestaltungsabsicht verglichen werden, bevor es zur Entwicklungsgrundlage wird.

Definieren: die gesamte Hüllgeometrie des Körpers in Grundriss und Ansicht, die gesamte Abhängung ab fertiger Decke und das Verhältnis zur Deckenvertiefung. Verweisen Sie auf die entsprechende Raumzeichnung und ihre Revision. Kennzeichnen Sie vorhandene Materialmuster und die sichtbaren Flächen, für die sie gelten. Verlangen Sie nicht, dass die Fertigung kritische Maße aus dem Perspektivbild ableitet.

Anfordern: einen Vorschlag für Aufhängung und Baldachin, eine zugängliche Treiberposition und einen Transportteilungsplan, der den Weg am Einbauort berücksichtigt. Der ausführende Betrieb liefert Deckenschnitt und Wegbeschränkungen; der zuständige Projektingenieur bestätigt die Tragkonstruktion. Der Hersteller antwortet mit seinem Konstruktionsvorschlag und benennt fehlende Angaben. Diese Aufgaben können parallel bearbeitet werden, ohne so zu tun, als seien die Standortangaben bereits geklärt.

Erste Rückmeldung prüfen: Vergleichen Sie die vorgeschlagene Kontur mit dem kommentierten Bild, prüfen Sie Maße anhand der Raumreferenz und das Oberflächenmuster anhand der aufbewahrten Referenz. Schlägt die Fertigung eine sichtbare Mittelstütze oder ein anderes transluzentes Material vor, geben Sie genau diese Änderung an den Designer zurück. Das Beispiel beschreibt eine Übergabemethode, kein abgeschlossenes Projekt und keine verifizierte tragfähige Konstruktion.

Ein versioniertes Briefing senden und eine Abweichungsliste anfordern

Fassen Sie Visualisierung, Checkliste und referenzierte Zeichnungen in einer datierten Revision zusammen. Kennzeichnen Sie zu erhaltende Merkmale, vorläufige Angaben und unbeantwortete Fragen. Bitten Sie den Hersteller, vorgeschlagene Abweichungen samt gestalterischen, konstruktiven oder kommerziellen Folgen zurückzumelden. Eine Antwort „bestätigt“, die ihre Annahmen nicht benennt, ist schwer zu prüfen.

Bei der ersten Anfrage kann das Ergebnis eine Umfangsklärung, ein vorläufiger Zeichnungsvorschlag oder eine Musteranforderung sein statt eines fertigen Fertigungspakets. Benennen Sie, was Sie jetzt brauchen und worauf sich eine spätere Freigabe beziehen wird. Trennen Sie die gestalterische Freigabe von den Prüfungen des zuständigen Ingenieurs und von der Produktionsfreigabe.

Um mit Kinglong Lighting das Briefing zur Leuchtenentwicklung zu besprechen, senden Sie das kommentierte Bild, Raummaße, Oberflächenreferenzen und bekannte Standortangaben gemeinsam. Benennen Sie die offenen Fragen und bitten Sie um Klärung des vorgeschlagenen Entwicklungsumfangs sowie möglicher Gestaltungsänderungen. Damit hat die Anfrage einen klaren Zweck, ohne einen Endpreis, Liefertermin oder eine freigegebene Montagelösung vorauszusetzen.

Häufig gestellte Fragen

Brauche ich CAD-Dateien, bevor ich einen Leuchtenhersteller kontaktiere?

Nein; bemaßte Skizzen und klare Referenzbilder können für ein erstes Gespräch genügen, wenn fehlende Angaben und der beabsichtigte Entwicklungsumfang ausdrücklich benannt sind. Fragen Sie, welche bearbeitbaren Dateien im nächsten Schritt benötigt werden. Bewahren Sie eine gut lesbare Referenzkopie auf, damit Maße, Einheiten und Revisionen auch dann verständlich bleiben, wenn der Empfänger die ursprüngliche Entwurfssoftware nicht öffnen kann.

Darf ich das Foto eines Kronleuchters einer anderen Marke verwenden?

Ein Foto kann eine ästhetische Vorliebe vermitteln, verleiht aber kein Recht, den geschützten Entwurf einer anderen Marke nachzubauen. Beschreiben Sie gewünschte Eigenschaften – etwa Transparenz, Größe oder eine organische Kontur – und entwickeln Sie eine eigenständige Lösung. Klären Sie gegebenenfalls Eigentum oder Nutzungsberechtigung an bereitgestellten Entwurfsdateien; präsentieren Sie ein Referenzbild nicht als Anweisung, eine Kopie herzustellen.

Was tun, wenn der Deckenaufbau noch nicht endgültig feststeht?

Kennzeichnen Sie die Deckenangaben als offen und fordern Sie einen vorläufigen Schnittstellenvorschlag an, keine freigegebene Befestigungs- oder Montageausführung. Benennen Sie, wer den endgültigen Schnitt und die Angaben zur Tragkonstruktion liefert. In der Entwicklung können Optionen untersucht werden; Zeichnung und Angebot sollten aber klar zeigen, welche Annahmen vor den entsprechenden Montage- oder Produktionsentscheidungen noch ungeklärt bleiben.

Gibt eine freigegebene Visualisierung auch die Fertigungszeichnungen frei?

Nein; die Freigabe einer Visualisierung bestätigt deren angegebenen gestalterischen Umfang, während Fertigungszeichnungen die für die Herstellung geprüften Maße, Komponenten und Schnittstellen definieren. Dokumentieren Sie, was jede Freigabe umfasst und wer sie erteilt. Eine positive Beurteilung des Konzepts darf nicht als Zustimmung zu einem ungesehenen Befestigungsdetail, einer Materialsubstitution oder einer elektrischen Konfiguration gelten.
