Du rendu conceptuel à un éclairage décoratif réalisable : la liste des informations manquantes

Un rendu conceptuel peut montrer le lustre souhaité sans définir le luminaire qu’un fabricant pourra développer. Accompagnez-le d’une référence cotée du local, d’échantillons de matériaux et de finitions, des exigences d’éclairage, d’informations sur le plafond et du cheminement jusqu’au lieu de pose. Indiquez ce qui est fixé et ce qui reste ouvert. Le but n’est pas de demander au concepteur de résoudre toutes les questions techniques, mais de donner à l’atelier assez de contexte pour poser les bonnes questions sans modifier discrètement le dessin.

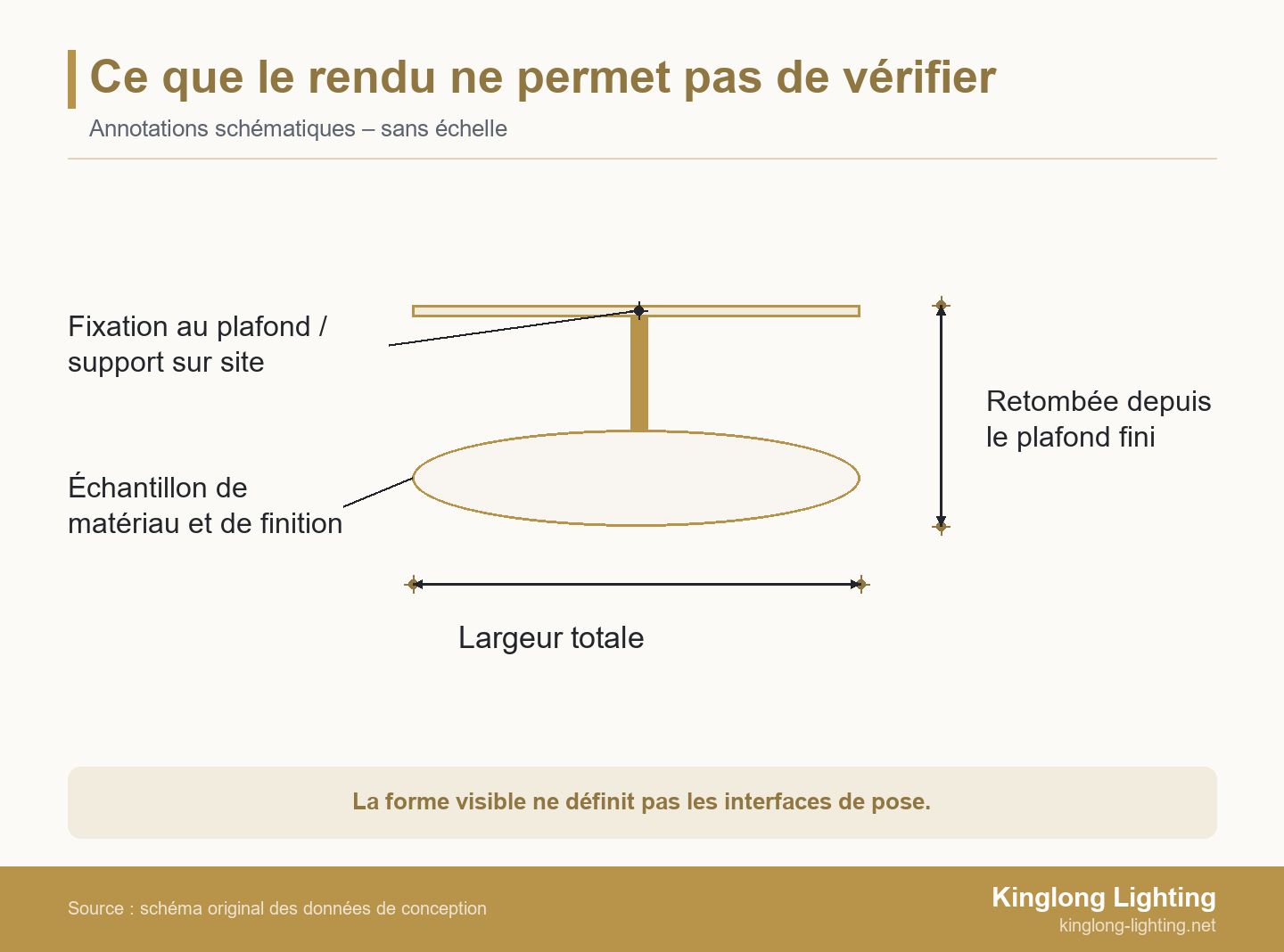

Ce que montre le rendu — et ce dont le fabricant a encore besoin

Un rendu traduit l’intention de conception : silhouette, texture apparente, composition et rapport entre le luminaire et la pièce. À lui seul, il ne définit cependant ni les dimensions et le poids, ni les interfaces de fixation, ni l’accès pour l’entretien. Ces lacunes deviennent des hypothèses lorsque l’atelier commence un plan ou un devis. Rendez-les explicites afin que la première réponse soit une proposition de développement, et non une offre apparemment précise pour un produit encore indéfini.

Il est utile de distinguer une référence visuelle d’une référence pour l’acceptation. Une image peut exprimer « léger, flottant et couleur bronze ». Un plan coté, un échantillon de finition conservé et des conditions d’observation convenues précisent en revanche à quoi l’objet fini sera comparé. Gardez les deux : remplacer le rendu par un descriptif purement technique peut faire perdre l’ambiance, tandis qu’envoyer uniquement le rendu laisse trop de place à l’interprétation.

Commencez le dossier en nommant les qualités essentielles. La courbe est-elle indispensable, ou la priorité est-elle la transparence ? La suspension peut-elle être visible ? Quelles surfaces voit-on depuis l’entrée et la mezzanine ? Ces réponses aident le fabricant à distinguer une adaptation constructive sans incidence d’un changement qui dénature le projet. Les ressources sur la spécification des luminaires peuvent aider l’équipe à préciser des exigences connexes, mais le dossier du projet a toujours besoin de ses propres références.

Ce qu’il faut clarifier avant la première réponse technique

• Définir les priorités visuelles du projet avant de discuter des variantes constructives.
• Joindre des références physiques et cotées partout où une image pourrait être interprétée différemment.
• Identifier les informations sur le site que le fabricant ne peut pas établir à partir d’un rendu du produit.
• Demander la liste des hypothèses et des écarts proposés avant d’accepter le périmètre du développement.

La liste des informations de conception manquantes

Utilisez la liste comme document de travail pour la transmission du dossier, et non comme une épreuve que le rendu doit réussir seul. Pour chaque réponse, indiquez une valeur, une référence de plan ou d’échantillon, ou une question ouverte clairement nommée avec son responsable. « Comme sur l’image » aide à décrire l’aspect, mais apporte peu pour tout ce qui exige une mesure, un choix de matériau ou une confirmation sur site.

Distinguez la couleur de la lumière émise de l’apparence des objets qu’elle éclaire. Les informations du département américain de l’Énergie sur les LED distinguent température de couleur et fidélité des couleurs. Une image à l’ambiance chaude ne règle donc pas ces deux exigences. Consignez chacune dans le dossier d’éclairage au lieu de demander au fabricant de reproduire la lueur visible sur un écran.

Attribuez un statut à chaque entrée : fixé, référence à confirmer ou ouvert. Un point ouvert n’impose pas automatiquement d’arrêter tout le développement. Il indique quel plan, prix ou choix constructif reste provisoire. L’absence d’une référence de finition et une structure porteuse inconnue ont des conséquences différentes ; ne les dissimulez pas derrière une seule mention « sous réserve d’approbation ».

Définir la géométrie, les matériaux et l’interface avec le plafond

Décrivez le corps décoratif, la suspension et la fixation au plafond comme des parties distinctes du projet. Le corps détermine la composition visible ; la suspension fixe la position installée ; la fixation relie l’ensemble aux conditions du site. Un atelier peut proposer un mode de construction, mais ne peut pas établir la structure porteuse derrière un plafond fini à partir d’une image du hall.

Distinguez aussi l’aspect recherché du matériau effectivement spécifié. Un élément translucide peut être représenté en verre sans que son épaisseur, le traitement de ses bords, sa texture de surface ou son procédé de fabrication soient définis. Identifiez la qualité visuelle déterminante, puis demandez des propositions de matériaux et des échantillons lorsque le choix reste ouvert. Vous conservez ainsi une souplesse de conception utile sans autoriser une substitution non explicitement convenue.

Pour toute modification proposée, expliquez ce qu’elle change : contour, joint visible, effet lumineux, poids, assemblage ou entretien. La discussion est plus productive qu’une demande vague de « faciliter la fabrication ». La même distinction compte dans l’optimisation de la valeur de l’éclairage décoratif : comparez les conséquences d’une variante, pas uniquement son prix.

Coter le luminaire dans la pièce, pas seulement sur l’image

Fournissez un plan et une élévation situant le luminaire par rapport au sol fini et au plafond fini. Montrez séparément l’enveloppe du corps et la retombée totale, y compris le cache-plafond et la suspension. Précisez les unités et indiquez si une dimension correspond à une enveloppe maximale, à une valeur souhaitée ou à une proposition attendue du fabricant.

Une vue en perspective peut faire paraître le même luminaire plus large ou moins profond selon la position de la caméra. Une annotation cotée donne à l’atelier une référence stable sans imposer au concepteur d’achever les détails de fabrication. Faites apparaître les agencements voisins, les renfoncements du plafond et les réseaux lorsqu’ils limitent le produit ou sa position de pose.

Demandez un plan d’interface clairement identifié pour le dispositif de fixation. L’ingénieur responsable du projet ou l’entreprise intervenante doit, selon son rôle, confirmer le support sur site et la méthode de pose. Un schéma conceptuel indique où les informations sont nécessaires ; il n’établit ni charge admissible, ni type d’ancrage, ni dégagement.

Donner à l’atelier une référence physique de finition

Une référence physique aide à déterminer si une couleur numérique peut être obtenue sur un produit réel. Les conseils de Pantone sur les échantillons soulignent cette distinction lors du passage d’une conception numérique à une application physique. Ils ne constituent pas une spécification complète d’une finition métallique ; texture, brillance et matériau support nécessitent encore leurs propres références.

Pour un lustre couleur bronze, conservez un échantillon métallique approuvé et identifiez les pièces auxquelles il s’applique. Spécifiez le sens visible du brossage, la brillance et les variations intentionnelles. Si la référence n’est qu’une photographie, présentez-la comme point de départ et demandez un échantillon avant que la finition ne devienne un critère d’acceptation.

Examinez les échantillons de verre ou de cristal dans des conditions pertinentes, éclairés et non éclairés, lorsque l’aspect compte. La question utile n’est pas seulement de savoir si la couleur « correspond », mais si le matériau choisi conserve la transparence, les reflets et le caractère de surface voulus. Consignez les variations acceptées au lieu de laisser chaque personne chargée de vérifier formuler ses propres hypothèses.

Spécifier séparément la performance lumineuse et la commande

Décrivez le rôle de la lumière avant de choisir ses composants. Un luminaire produisant un scintillement décoratif n’a pas la même fonction qu’un luminaire chargé d’éclairer une table ou une zone de circulation. Précisez sa contribution au schéma d’éclairage global, les conditions d’observation prévues et les informations de performance dont le concepteur lumière a besoin.

La température de couleur corrélée décrit l’apparence colorée de la lumière émise ; elle est généralement abrégée en CCT. L’indice de rendu des couleurs, ou CRI, est une mesure de la fidélité avec laquelle la lumière révèle les couleurs des objets. Aucun de ces paramètres ne peut être lu de manière fiable dans un rendu retouché. Spécifiez séparément les objectifs du projet et expliquez quand un échantillon visuel ou une évaluation colorimétrique plus détaillée est nécessaire.

ANSI/IES LM-79-24 traite des mesures optiques et électriques des produits d’éclairage à semi-conducteurs dans des conditions normalisées. Son périmètre comprend l’émission, la distribution lumineuse et les grandeurs colorimétriques. Demandez quels éléments de preuve concernent la configuration de source et de luminaire proposée ; le rapport d’un produit d’aspect similaire n’établit pas automatiquement les performances d’un ensemble sur mesure modifié.

Si le projet prévoit DALI-2, identifiez les composants de commande réels au lieu d’écrire seulement « à intensité variable ». La présentation de la certification par la DALI Alliance décrit une vérification indépendante et une base publique de produits certifiés. La certification des composants constitue une preuve utile, mais le pilote, le contrôleur et le comportement des scènes sélectionnés doivent encore être coordonnés pour le projet.

Définissez l’emplacement des pilotes, la manière d’y accéder et le comportement de variation à faible niveau ou de commutation important pour le local. Joignez le tableau d’alimentation et de commande au dossier conceptuel afin que l’équipe électrique et le fabricant parlent du même dispositif. Un pilote caché impossible à entretenir n’est pas résolu simplement parce que le rendu le masque.

Le processus de développement sur mesure de Kinglong Lighting décrit la vérification des plans, la modélisation et l’approbation d’échantillons. Utilisez cet échange de développement pour relier le concept visuel aux matériaux et à la configuration d’éclairage prévus. Le processus publié ne garantit pas qu’un système de commande, un objectif de performance ou un détail sur site particulier a déjà été approuvé.

Ajouter le cheminement de livraison et l’accès pour l’entretien

Transmettez au fabricant les contraintes de livraison et d’entretien pendant que la construction est encore en développement. Un luminaire peut tenir dans la pièce mais pas dans l’ascenseur, la porte ou la zone de préparation nécessaires pour l’y acheminer. Consignez les ouvertures et les changements de direction limitants, les restrictions de manutention et la possibilité d’effectuer l’assemblage final près de la position de pose.

Distinguez le luminaire assemblé de ses sections de transport et de leur emballage protecteur. Si un élément courbe est divisé pour le transport, demandez où se situe la jonction et si elle sera visible après assemblage. Discutez de la séquence de pose et des équipements d’accès avec l’équipe responsable du site. Une jonction cachée peut préserver l’apparence tout en compliquant inutilement une dépose ultérieure.

Les conseils de conception et d’essai de l’ISTA distinguent les modes de distribution et les types d’emballage pour sélectionner les essais de transport. Le dispositif d’expédition prévu est donc une donnée pertinente dans les échanges sur l’emballage. Un essai de transport évalue un produit emballé dans son contexte déclaré ; il ne démontre pas que le luminaire peut être levé ou fixé en sécurité à l’intérieur du bâtiment.

Demandez si le remplacement d’un pilote exige de déposer tout le corps décoratif ou seulement d’ouvrir un capot accessible. Demandez l’identification des pièces et la séquence de dépose des éléments fragiles. L’équipe sur site pourra alors examiner l’espace nécessaire aux équipements d’accès et à une mise hors tension sûre. L’accès pour le nettoyage mérite aussi une note sur le plan lorsque les agencements voisins ou le plafond limitent la portée.

Demandez comment chaque pièce pouvant être entretenue est déposée et où les outils et les mains doivent passer. Pilotes, lampes et éléments décoratifs peuvent nécessiter des accès différents. Consultez les projets d’éclairage décoratif publiés pour explorer l’intégration visuelle, tout en demandant les plans et les éléments de preuve de pose propres au luminaire proposé. Une image de galerie ne répond pas à une question d’accès caché derrière le plafond.

Un dossier annoté pour un lustre de hall

Prenons un exemple illustratif de lustre de hall avec un corps courbe peu profond, des éléments suspendus translucides et une structure couleur bronze. Le rendu présente une composition flottante sous un plafond travaillé, mais aucun détail de suspension, aucune référence physique de finition ni position de pose cotée. Au lieu d’envoyer « chiffrer comme sur l’image », le concepteur peut annoter le concept avec des priorités et des demandes précises.

Préserver : la silhouette courbe continue, la transparence des éléments décoratifs et la vue voulue depuis l’entrée. Une structure segmentée proposée doit donc montrer l’emplacement des jonctions. Un matériau plus épais ou plus opaque doit être comparé à l’intention visuelle initiale avant de devenir la base du développement.

Définir : l’enveloppe hors tout du corps en plan et en élévation, la retombée totale depuis le plafond fini et le rapport avec le renfoncement du plafond. Référencez le plan du local concerné et son indice. Identifiez les échantillons de matériaux disponibles et les surfaces visibles qu’ils représentent. Ne demandez pas à l’atelier de déduire les dimensions critiques de la vue en perspective.

Demander : une proposition de suspension et de cache-plafond, un emplacement accessible du pilote et un plan des sections de transport compatible avec le cheminement sur site. L’entreprise fournit la coupe du plafond et les contraintes du parcours ; l’ingénieur responsable confirme la structure porteuse. Le fabricant répond avec sa construction proposée et signale les informations manquantes. Ces responsabilités peuvent être traitées en parallèle sans prétendre que les données du site sont déjà arrêtées.

Examiner la première réponse : comparez le contour proposé à l’image annotée, vérifiez les dimensions par rapport à la référence du local et l’échantillon de finition par rapport à la référence conservée. Si l’atelier propose un support central visible ou un autre matériau translucide, soumettez précisément ce changement au concepteur. Cet exemple décrit une méthode de transmission, non un projet achevé ou une conception porteuse vérifiée.

Envoyer un dossier versionné et demander la liste des écarts

Regroupez le rendu, la liste de contrôle et les plans référencés dans une même révision datée. Identifiez les caractéristiques à préserver, les données provisoires et les questions sans réponse. Demandez au fabricant de retourner les écarts proposés avec leurs conséquences sur la conception, la construction ou les aspects commerciaux. Une réponse « confirmé » qui ne précise pas ses hypothèses est difficile à examiner.

Pour la première demande, le livrable peut être une clarification du périmètre, une proposition préliminaire de plan ou une demande d’échantillons plutôt qu’un dossier final de fabrication. Précisez ce que vous attendez maintenant et ce que couvrira l’approbation ultérieure. Séparez l’approbation visuelle des vérifications de l’ingénieur du site et de l’autorisation de production.

Pour discuter du dossier de développement du luminaire avec Kinglong Lighting, transmettez ensemble le rendu annoté, les dimensions du local, les références de finition et les données connues du site. Identifiez les questions ouvertes et demandez de clarifier le périmètre de développement proposé ainsi que les changements de conception. La demande a ainsi un objet défini sans supposer un prix final, une date de livraison ou une solution de pose approuvée.

Questions fréquentes

Faut-il des fichiers CAO avant de contacter un fabricant de luminaires ?

Non ; des croquis cotés et des images de référence claires peuvent ouvrir la discussion, si les informations manquantes et le périmètre de développement prévu sont explicites. Demandez quels fichiers modifiables seront nécessaires à l’étape suivante. Conservez une copie de référence lisible pour que dimensions, unités et révisions restent claires, même si le destinataire ne peut pas ouvrir le logiciel de conception d’origine.

Puis-je utiliser une photo du lustre d’une autre marque ?

Une photographie peut exprimer une préférence esthétique, mais ne donne pas le droit de reproduire le dessin protégé d’une autre marque. Décrivez les qualités recherchées — transparence, échelle ou contour organique, par exemple — et développez une solution originale. Vérifiez, selon le cas, la propriété ou l’autorisation d’utilisation des fichiers de conception fournis ; ne présentez pas une image de référence comme une instruction de fabriquer une copie.

Que faire si la construction du plafond n’est pas finalisée ?

Indiquez que les données du plafond restent ouvertes et demandez une proposition provisoire d’interface, pas un détail de fixation ou de pose approuvé. Identifiez qui fournira la coupe finale et les informations sur la structure porteuse. Le développement peut explorer des options, mais plan et devis doivent préciser les hypothèses encore non résolues avant l’acceptation des décisions de pose ou de production concernées.

L’approbation d’un rendu vaut-elle approbation des plans de fabrication ?

Non ; l’approbation d’un rendu confirme son périmètre visuel déclaré, tandis que les plans de fabrication définissent les dimensions, composants et interfaces examinés pour la production. Consignez ce que couvre chaque validation et qui la donne. Un avis favorable sur le concept ne doit pas être considéré comme l’acceptation d’un détail de fixation non vu, d’une substitution de matériau ou d’une configuration électrique.
