Del render conceptual a una iluminación decorativa fabricable: lista de información que falta

Un render conceptual puede mostrar la lámpara de araña que desea sin definir la luminaria que el fabricante puede desarrollar. Envíelo junto con una referencia acotada del espacio, muestras de materiales y acabados, requisitos de iluminación, información del techo y el recorrido hasta el lugar de instalación. Indique qué está definido y qué sigue pendiente. No se trata de que el diseñador resuelva todas las cuestiones de ingeniería, sino de dar a la fábrica contexto suficiente para formular las preguntas adecuadas sin cambiar el diseño de manera silenciosa.

Lo que muestra un render y lo que aún necesita la fábrica

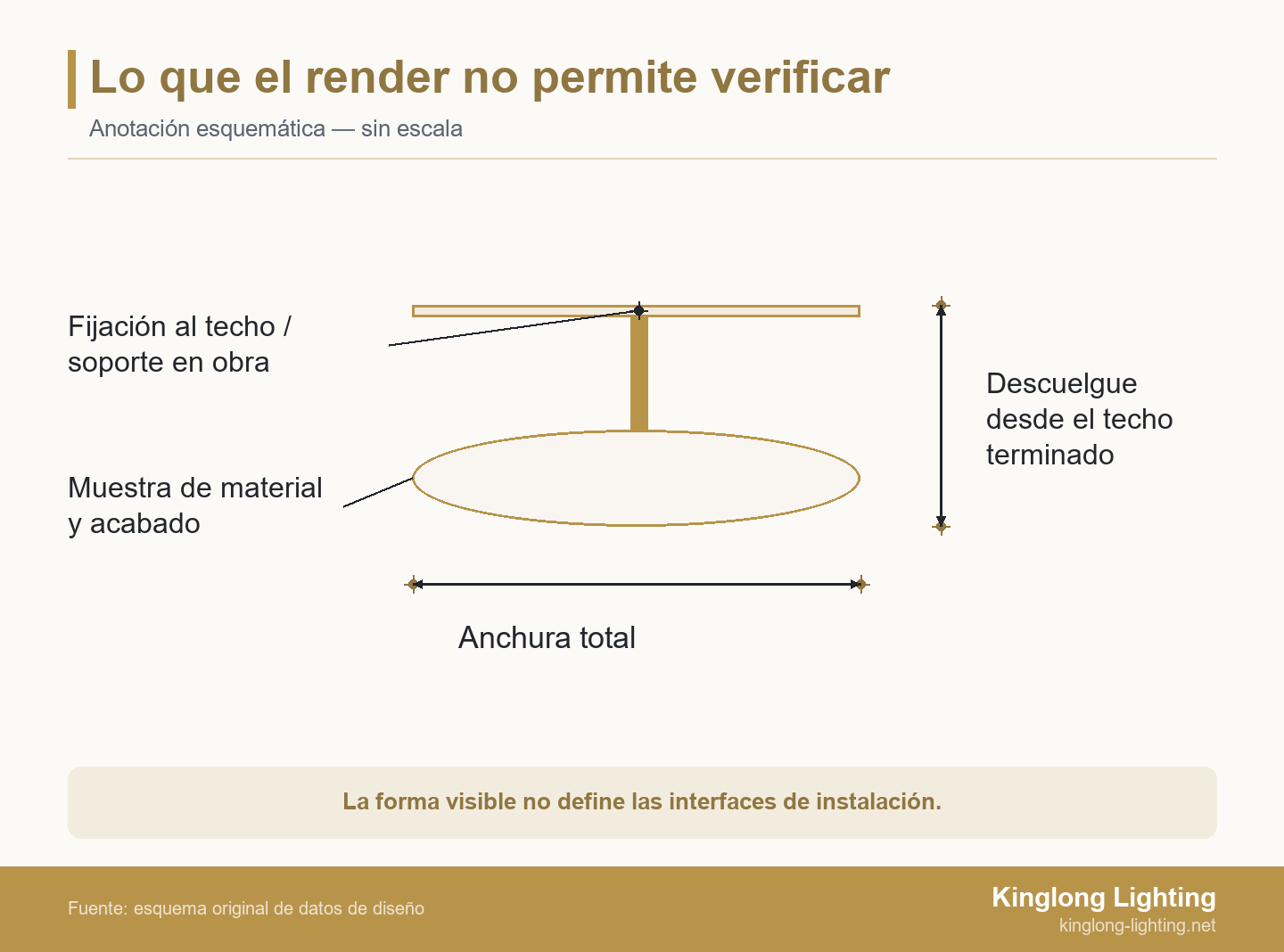

Un render comunica la intención de diseño: silueta, textura aparente, composición y relación entre la luminaria y el espacio. Por sí solo, no establece las dimensiones, el peso, las interfaces de fijación ni el acceso para mantenimiento. Estas omisiones se convierten en hipótesis cuando la fábrica empieza a preparar un plano o un presupuesto. Hágalas visibles para que la primera respuesta sea una propuesta de desarrollo, no una oferta aparentemente precisa para un producto aún sin definir.

Conviene distinguir entre una referencia visual y una referencia de aceptación. Una imagen puede transmitir «ligera, flotante y de color bronce». Un plano acotado, una muestra de acabado conservada y unas condiciones de observación acordadas explican, en cambio, con qué se comprobará el objeto terminado. Mantenga ambas referencias: sustituir el render por una relación técnica puede hacer perder la atmósfera, mientras que enviar únicamente el render deja demasiado margen de interpretación.

Comience el encargo identificando las cualidades más importantes. ¿Es imprescindible la curva o la prioridad es la transparencia? ¿Puede quedar visible la suspensión? ¿Qué superficies se ven desde la entrada y desde la entreplanta? Estas respuestas ayudan al fabricante a distinguir un ajuste constructivo sin consecuencias de un cambio que desvirtúa el diseño. Los recursos sobre especificación de luminarias pueden ayudar al equipo a desarrollar requisitos relacionados, pero el encargo del proyecto sigue necesitando sus propias referencias.

Qué aclarar antes de la primera respuesta de ingeniería

• Defina las prioridades visibles del diseño antes de discutir alternativas constructivas.
• Adjunte referencias físicas y dimensionales donde una imagen pueda interpretarse de formas distintas.
• Identifique la información de obra que el fabricante no puede deducir de un render del producto.
• Solicite una lista de hipótesis y desviaciones propuestas antes de aceptar el alcance del desarrollo.

Lista de información de diseño que falta

Utilice la lista como documento de trabajo para transmitir el encargo, no como una prueba que el render deba superar por sí solo. Complete cada respuesta con un valor, una referencia de plano o muestra, o una cuestión pendiente claramente identificada y su responsable. «Como se muestra» sirve para describir el aspecto, pero resulta insuficiente cuando se necesita una medición, una decisión de material o una confirmación en obra.

Separe el color de la luz emitida de la apariencia de los objetos iluminados. La información sobre LED del Departamento de Energía de Estados Unidos distingue temperatura de color y fidelidad cromática. Por tanto, una imagen de aspecto cálido no resuelve ambos requisitos. Registre cada uno en el encargo de iluminación en vez de pedir al fabricante que reproduzca el brillo de una pantalla.

Asigne un estado a cada entrada: definido, referencia pendiente de confirmación o pendiente. Una cuestión pendiente no obliga automáticamente a detener todo el desarrollo. Permite identificar qué plano, precio o decisión constructiva sigue siendo provisional. Una referencia de acabado que falta y una estructura portante desconocida tienen consecuencias distintas; no oculte ambas bajo una sola nota de «sujeto a aprobación».

Definir la geometría, los materiales y la interfaz con el techo

Describa el cuerpo decorativo, la suspensión y la fijación al techo como partes distintas del diseño. El cuerpo determina la composición visible; la suspensión define la posición instalada; la fijación conecta el conjunto con las condiciones de obra. La fábrica puede proponer un método constructivo, pero no puede determinar la estructura portante oculta tras un techo terminado a partir de una imagen del vestíbulo.

Distinga también la apariencia deseada del material especificado. Un elemento translúcido puede representarse como vidrio sin definir el espesor de sus paredes, el tratamiento de los bordes, la textura superficial o el proceso de fabricación. Identifique la cualidad visual importante y solicite propuestas de materiales y muestras cuando la elección siga pendiente. Así se conserva una flexibilidad de diseño útil sin permitir una sustitución no acordada expresamente.

Para cada cambio propuesto, explique qué afecta: contorno, unión visible, efecto luminoso, peso, montaje o mantenimiento. Esa conversación resulta más útil que una petición vaga de «hacerlo más fácil de fabricar». La misma distinción importa en la ingeniería de valor de la iluminación decorativa: compare las consecuencias de una alternativa, no solo su precio.

Acotar la luminaria en el espacio, no solo en la imagen

Aporte una planta y un alzado que sitúen la luminaria respecto al suelo terminado y al techo terminado. Muestre por separado la envolvente del cuerpo y el descuelgue total, incluyendo el florón y la suspensión. Indique las unidades de medida y aclare si una dimensión es una envolvente máxima, un valor preferido o una propuesta que debe hacer el fabricante.

Una imagen en perspectiva puede hacer que la misma luminaria parezca más ancha o menos profunda según la vista de la cámara. Una superposición acotada proporciona a la fábrica una referencia estable sin obligar al diseñador a completar los detalles de fabricación. Incluya los elementos de carpintería próximos, los retranqueos del techo y las instalaciones cuando limiten el producto o su posición de instalación.

Solicite un plano de interfaz claramente identificado para la disposición de fijación. El ingeniero responsable del proyecto o el contratista debe confirmar el soporte en obra y el método de instalación según corresponda. Un esquema conceptual indica dónde se necesita información; no establece una carga admisible, un tipo de anclaje ni una holgura.

Dar a la fábrica una referencia física del acabado

Una referencia física ayuda a determinar si un color digital puede conseguirse en un producto real. La orientación de Pantone sobre muestras explica esta distinción cuando un diseño pasa del entorno digital a una aplicación física. No establece una especificación completa para un acabado metálico; textura, brillo y sustrato siguen necesitando referencias propias.

Para una lámpara de araña de color bronce, conserve una muestra metálica aprobada e identifique las piezas a las que se aplica. Especifique la dirección visible del cepillado, el brillo y cualquier variación intencionada. Si la referencia es solo una fotografía, márquela como punto de partida y solicite una muestra antes de que el acabado se convierta en un criterio de aceptación.

Examine las muestras de vidrio o cristal en condiciones pertinentes, tanto iluminadas como sin iluminar, cuando el aspecto sea importante. La pregunta útil no es únicamente si el color «coincide», sino si el material elegido conserva la transparencia, los reflejos y el carácter superficial previstos. Registre cualquier variación aceptada en vez de dejar que distintos revisores hagan sus propias suposiciones.

Especificar por separado la emisión luminosa y los controles

Describa qué debe hacer la luz antes de elegir sus componentes. Una luminaria que produce un destello decorativo tiene una función distinta de otra que debe iluminar una mesa o una zona de circulación. Indique su contribución al esquema general de iluminación, las condiciones de observación previstas y la información de rendimiento que necesita el diseñador de iluminación.

La temperatura de color correlacionada describe la apariencia cromática de la luz emitida; suele abreviarse como CCT. El índice de reproducción cromática, o CRI, es una medida de la fidelidad con la que la luz revela los colores de los objetos. Ninguno puede leerse de forma fiable en un render editado. Especifique los objetivos del proyecto por separado y explique cuándo hace falta una muestra visual o una evaluación cromática más detallada.

ANSI/IES LM-79-24 aborda mediciones ópticas y eléctricas de productos de iluminación de estado sólido en condiciones normalizadas. Su alcance incluye emisión, distribución y magnitudes cromáticas. Pregunte qué pruebas corresponden a la configuración propuesta de fuente de luz y luminaria; el informe de un producto de aspecto parecido no demuestra automáticamente el rendimiento de un conjunto a medida modificado.

Si el proyecto especifica DALI-2, identifique los componentes de control reales en lugar de escribir únicamente «regulable». La descripción general de certificación de DALI Alliance explica la verificación independiente y una base de datos pública de productos certificados. La certificación del componente constituye una prueba útil, pero el equipo de alimentación, el controlador del sistema y el comportamiento de las escenas seleccionados aún deben coordinarse para el proyecto.

Defina dónde se alojarán los equipos de alimentación, cómo se accederá a ellos y qué comportamiento al regular a niveles bajos o al conmutar importa en el espacio. Mantenga el cuadro de alimentación y control junto con el encargo conceptual para que el equipo eléctrico y el fabricante hablen de la misma disposición. Un equipo de alimentación oculto sin acceso para mantenimiento no queda resuelto simplemente porque el render lo esconde.

El proceso de desarrollo a medida de Kinglong Lighting describe la revisión de planos, el modelado y la aprobación de muestras. Aproveche esa conversación de desarrollo para relacionar el concepto visual con los materiales y la configuración de iluminación previstos. El proceso publicado no garantiza que ya se hayan aprobado un sistema de control, un objetivo de rendimiento o un detalle concreto de obra.

Añadir el recorrido de instalación y el acceso para mantenimiento

Facilite al fabricante las restricciones de entrega y mantenimiento mientras la construcción sigue en desarrollo. Una luminaria puede caber en la habitación, pero no en el ascensor, la puerta o la zona de preparación utilizados para llevarla hasta allí. Registre las aberturas y los giros limitantes del recorrido, las restricciones de manipulación y si el montaje final puede realizarse cerca de la posición instalada.

Distinga la luminaria montada de sus secciones de transporte y del embalaje protector. Si un elemento curvo se divide para transportarlo, pregunte dónde quedará la unión y si será visible tras el montaje. Incluya la secuencia de instalación y los equipos de acceso en la conversación con el equipo responsable de obra. Una unión oculta puede preservar el aspecto y, aun así, dificultar innecesariamente una retirada futura.

La orientación de ISTA sobre diseño y ensayos distingue tipos de distribución y de embalaje al seleccionar ensayos de transporte. Por eso, la disposición de envío prevista es un dato relevante al discutir el embalaje. Un ensayo de transporte evalúa un producto embalado en su contexto declarado; no demuestra que la luminaria pueda elevarse o fijarse con seguridad dentro del edificio.

Pregunte si sustituir un equipo de alimentación exige retirar todo el cuerpo decorativo o solo abrir una tapa accesible. Solicite la identificación de las piezas y una secuencia de retirada para los elementos frágiles. El equipo de obra podrá revisar después el espacio necesario para los equipos de acceso y una desconexión eléctrica segura. El acceso para limpieza también merece una nota en el plano cuando la carpintería circundante o los elementos del techo limitan el alcance.

Pregunte cómo se desmonta cada pieza mantenible y dónde debe haber espacio para herramientas y manos. Los equipos de alimentación, las lámparas y los componentes decorativos pueden necesitar accesos distintos. Consulte proyectos publicados de iluminación decorativa para explorar la integración visual, a la vez que solicita los planos y las pruebas de instalación específicos de la luminaria propuesta. Una imagen de galería no puede resolver una cuestión de acceso oculto tras el techo.

Un encargo anotado para una lámpara de araña de vestíbulo

Considere un ejemplo ilustrativo de lámpara de araña de vestíbulo con cuerpo curvo de poca profundidad, elementos colgantes translúcidos y estructura de color bronce. El render muestra una composición flotante bajo un techo modelado, pero no incluye detalles de suspensión, referencia física del acabado ni posición de instalación acotada. En vez de enviar «presupuestar como se muestra», el diseñador puede anotar el concepto con prioridades y solicitudes concretas.

Preservar: la silueta curva continua, la transparencia de los elementos decorativos y la vista prevista desde la entrada. Una estructura segmentada propuesta debe mostrar, por tanto, dónde aparecen las uniones. Un material más grueso o más opaco debe compararse con la intención visual original antes de convertirse en la base del desarrollo.

Definir: la envolvente general del cuerpo en planta y alzado, el descuelgue total desde el techo terminado y la relación con el retranqueo del techo. Referencie el plano correspondiente del espacio y su revisión. Identifique las muestras de materiales disponibles y las superficies visibles que representan. No pida a la fábrica que deduzca dimensiones críticas de la imagen en perspectiva.

Solicitar: una propuesta de suspensión y florón, una ubicación accesible del equipo de alimentación y un plano de secciones de transporte compatible con el recorrido en obra. El contratista aporta la sección del techo y las restricciones del recorrido; el ingeniero responsable confirma la estructura portante. El fabricante responde con la construcción propuesta e identifica la información que falta. Estas responsabilidades pueden avanzar en paralelo sin fingir que los datos de obra ya están resueltos.

Revisar la primera respuesta: compare el contorno propuesto con la imagen anotada, compruebe las dimensiones respecto a la referencia del espacio y la muestra de acabado respecto a la referencia conservada. Si la fábrica propone un soporte central visible o un material translúcido distinto, devuelva ese cambio concreto al diseñador para su revisión. Este ejemplo describe un método de transmisión del encargo, no un proyecto terminado ni un diseño portante verificado.

Enviar un encargo versionado y pedir una lista de desviaciones

Agrupe el render, la lista de comprobación y los planos referenciados en una misma revisión fechada. Identifique las características que deben preservarse, los datos provisionales y las preguntas sin respuesta. Pida al fabricante que devuelva las desviaciones propuestas con sus consecuencias de diseño, constructivas o comerciales. Una respuesta que dice «confirmado» sin identificar sus hipótesis resulta difícil de revisar.

En la primera consulta, el resultado puede ser una aclaración del alcance, una propuesta preliminar de planos o una solicitud de muestras, en lugar de un paquete final de fabricación. Indique qué desea ahora y qué abarcará una aprobación posterior. Mantenga la aprobación visual separada de las comprobaciones del ingeniero de obra y de la autorización de producción.

Para comentar el encargo de desarrollo de la luminaria con Kinglong Lighting, envíe juntos el render anotado, las dimensiones del espacio, las referencias de acabado y los datos conocidos de obra. Identifique las cuestiones pendientes y solicite aclarar el alcance del desarrollo propuesto y los cambios de diseño. Así la consulta tiene un propósito definido sin dar por hecho un precio final, una fecha de entrega ni una solución de instalación aprobada.

Preguntas frecuentes

¿Necesito archivos CAD antes de contactar con un fabricante de luminarias?

No; unos croquis acotados e imágenes de referencia claras pueden iniciar la conversación, siempre que se expliciten la información que falta y el alcance de desarrollo previsto. Pregunte qué archivos editables se necesitarán en la siguiente fase. Conserve una copia de referencia legible para que dimensiones, unidades y revisiones sigan claras aunque el destinatario no pueda abrir el software de diseño original.

¿Puedo utilizar una fotografía de la lámpara de araña de otra marca?

Una fotografía puede comunicar una preferencia estética, pero no concede derechos para reproducir el diseño protegido de otra marca. Describa las cualidades que desea —como transparencia, escala o contorno orgánico— y desarrolle una solución original. Confirme la propiedad o la autorización de uso de los archivos de diseño aportados cuando corresponda; no presente una imagen de referencia como una instrucción para fabricar una réplica.

¿Qué ocurre si la construcción del techo aún no está finalizada?

Marque la información del techo como pendiente y solicite una propuesta provisional de interfaz, no un detalle de fijación o instalación aprobado. Identifique quién aportará la sección final y la información de la estructura portante. El desarrollo puede explorar opciones, pero el plano y el presupuesto deben señalar claramente qué hipótesis siguen sin resolverse antes de aceptar las decisiones de instalación o producción correspondientes.

¿Aprobar un render supone también aprobar los planos de fabricación?

No; la aprobación de un render confirma su alcance visual declarado, mientras que los planos de fabricación definen las dimensiones, los componentes y las interfaces revisados para fabricar. Registre qué cubre cada aprobación y quién la emite. Una valoración favorable del concepto no debe interpretarse como aceptación de un detalle de fijación no visto, una sustitución de material o una configuración eléctrica.
