Ein Design, mehrere Größen: Eine Kronleuchterfamilie für Hotelprojekte entwickeln

Eine Kronleuchterfamilie für ein Hotel sollte eine erkennbare Gestaltungssprache teilen – nicht die Vorgabe, jedes Bauteil um denselben Prozentsatz zu vergrößern. Legen Sie zunächst fest, welche Silhouette, welches dekorative Motiv und welche Oberflächenbeziehungen erhalten bleiben sollen. Entscheiden Sie anschließend für jede Größe, welche Komponenten sich wiederholen, welche Maße angepasst werden und welche Baugruppen eine neue technische Auslegung benötigen. Ein Blickfang in der Lobby, ein Restaurant-Kronleuchter und eine Pendelleuchte in einer Suite können zusammengehören und dennoch unterschiedliche Traggestelle, Abhängungen und Lichtleistungen haben. Ein brauchbares Entwicklungsbriefing erklärt beide Seiten: was die Leuchten als Familie verbindet und was jede Variante für ihren Raum geeignet macht.

Was innerhalb der Kronleuchterfamilie gemeinsam bleiben sollte

• Die gestalterische Identität bewahren: Halten Sie das Motiv, die Silhouette, die Oberfläche und die Betrachtungsbedingungen fest, auf die es dem Designer ankommt.
• Bauteile gezielt gemeinsam nutzen: Identische Glaselemente oder Verbinder kommen für die Wiederverwendung infrage; ein übereinstimmendes Aussehen belegt jedoch noch keine Austauschbarkeit.
• Jede veränderte Konfiguration prüfen: Entscheidungen zu Gestell, Abhängung, Beleuchtung, Wärme und Wartung ergeben sich nicht allein aus dem Durchmesser.
• Die Familie im Vergleich freigeben: Beurteilen Sie die zusammengehörigen Größen gemeinsam und beschaffen Sie anschließend Nachweise für die Eigenschaften, die sich tatsächlich verändern.

Die Gestaltungssprache erhalten, jede Größe technisch neu auslegen

Eine Kronleuchterfamilie bewahrt eine erkennbare Gestaltungssprache und erhält zugleich für jede Größe eine bewusste technische Auslegung. Ein gemeinsames Motiv bedeutet nicht dieselbe Leistung: Eine vertraute Glasform kann an einem anderen Gestell sitzen, eine andere Lichtquelle verbergen oder eine andere Abhängung benötigen. Behandeln Sie die Familie als verwandte Entwürfe mit definierten gemeinsamen Merkmalen und nicht als Kopien eines einzigen freigegebenen Objekts.

Beginnen Sie mit der Raumliste. Erfassen Sie für jede Variante die vorgesehenen Räume, die Deckenbedingungen, die geplante Abhängehöhe, wichtige Sichtachsen und die Rolle des Kronleuchters im Beleuchtungskonzept. Eine Restaurantleuchte über Tischen wird aus anderen Entfernungen und Augenhöhen beurteilt als eine hoch montierte Lobbyinstallation. Der Raumkontext entscheidet darüber, ob der Entwurf breiter, flacher, offener oder weniger dominant werden sollte. Außerdem verhindert er, dass sich die gesamte Spezifikation auf „klein, mittel und groß“ beschränkt.

Wählen Sie einen Referenzentwurf, ohne automatisch die größte Leuchte als Referenz anzunehmen. Maßgeblich ist die Version, an der sich der gewünschte Charakter am deutlichsten erkennen lässt. Stellen Sie ihre Ansicht und ihren Grundriss neben die anderen Varianten dar: sowohl in einem gemeinsamen Zeichnungsmaßstab als auch in den jeweiligen Raumschnitten. Der gemeinsame Maßstab zeigt Änderungen der Proportionen; die Raumschnitte zeigen, ob diese Änderungen angemessen sind. Trennen Sie diese Vergleiche, damit eine überzeugende perspektivische Darstellung weder einen übergroßen Deckenbaldachin noch eine ungünstige Abhängehöhe verdeckt.

Verwenden Sie die Raumliste als Ordnungsgrundlage des Briefings und vergeben Sie für jede Variante eine eigene Leuchtenbezeichnung. Ergänzende Planungsressourcen für dekorative Beleuchtung können dem Team helfen, aus den Raumbedingungen konkrete Fragen an den Lieferanten abzuleiten. Zunächst muss geklärt werden, welche gestalterischen Entscheidungen für die gesamte Familie gelten und welche für jeden Raum noch offenbleiben.

Die Merkmale definieren, die die Kronleuchter zu einer Familie machen

Trennen Sie zu bewahrende Merkmale von anpassbaren Merkmalen. Zum unveränderlichen Kern können eine fließende Silhouette, ein bestimmtes Glasmotiv und das Verhältnis zwischen einer warmen Metalloberfläche und lichtdurchlässigen Elementen gehören. Die Gesamtmaße, die Anzahl der Elemente und die Anordnung der Abhängung können sich dann innerhalb dieser Identität verändern. Diese Unterscheidung lässt dem Lieferanten Spielraum für praktische Lösungen, ohne jedes sichtbare Detail zur Verhandlung zu stellen.

Ersetzen Sie allgemeine Adjektive durch beobachtbare Beziehungen. Beschreiben Sie statt „elegant halten“, ob die Leichtigkeit durch freie Zwischenräume, schlanke sichtbare Metallteile oder ein flaches Profil entsteht. Benennen Sie statt „gleiche Proportionen“ das entscheidende Verhältnis: die Glasgröße zum Gestell, den Abstand der Ebenen zur Gesamthöhe oder das Gleichgewicht zwischen Leuchte und Deckenbaldachin. Bei einer anderen Größe können diese Beziehungen miteinander in Konflikt geraten. Werden sie ausdrücklich benannt, kann der Designer eine Priorität setzen, anstatt den Konflikt erst am fertigen Muster zu entdecken.

Bei einem Entwurf mit wiederkehrenden Glaselementen ist zu entscheiden, ob das einzelne Element unverändert bleibt oder mit der Baugruppe skaliert wird. Glas in gleichbleibender Größe kann einen gemeinsamen Ersatzteilbestand ermöglichen; an einem deutlich größeren Gestell kann es jedoch feiner und weiter verteilt wirken. Größeres Glas kann die relative Präsenz des Motivs erhalten, führt aber zu einem anderen Bauteil und einer anderen Befestigung. Keiner der beiden Ansätze ist grundsätzlich richtig. Die vorgesehene Betrachtungsentfernung und die Wirkung des Motivs im Raum bestimmen, welcher Kompromiss sinnvoll ist.

Zeigen Sie die Oberfläche nicht nur an einem flachen Referenzmuster, sondern auch an den tatsächlichen Bauteilformen. Ein gebürstetes Rohr, ein gegossener Verbindungsknoten und ein breiter Deckenbaldachin können das Licht unterschiedlich reflektieren, obwohl dieselbe Oberflächenspezifikation gilt. Markieren Sie, wo eine sichtbare Verbindung, eine Wartungsabdeckung oder ein Befestigungselement das zu bewahrende Erscheinungsbild beeinträchtigen würde. Das ist besonders wichtig, wenn eine größere Variante zusätzliche Verbindungen benötigt, die bei der kleineren fehlen.

Zeichnungsprüfung, Modellierung und Musterfreigabe werden im Entwicklungsprozess von Kinglong Lighting für Sonderanfertigungen beschrieben. Eine hilfreiche Einreichung verbindet die Familienskizzen mit den zu bewahrenden Merkmalen und den zulässigen Änderungen. So entsteht eine konkrete Grundlage, um den vorgesehenen Entwicklungsumfang zu besprechen, statt den Lieferanten die gestalterischen Prioritäten aus einem Bild ableiten zu lassen.

Was sich nicht allein nach dem Durchmesser skalieren lässt

Ein anderer Kronleuchterdurchmesser wirft Fragen zu Tragkonstruktion, Optik, Wärme, Elektrik und Wartung erneut auf. Einige Antworten können für alle Größen gleichbleiben, doch dafür sollte es einen nachvollziehbaren Grund geben. Ein unverändertes dekoratives Motiv sagt dem Ingenieur nicht, was das Gewicht trägt, dem Lichtplaner nicht, wohin das Licht fällt, und dem Wartungsteam nicht, wie ein ausgefallenes Bauteil erreichbar ist. Prüfen Sie diese physischen Zusammenhänge, bevor Sie die gemeinsame Nutzung von Komponenten festlegen.

Traggestell, Abhängung und Montageschnittstellen

Prüfen Sie für jede Kronleuchtergröße den Lastpfad, die Verbindungen, die Deckenschnittstellen und die Montagereihenfolge. Der Lastpfad beschreibt den Weg, auf dem das Gewicht von Glas und Gestell über die Abhängung in die tragende Struktur eingeleitet wird. Ein längerer Arm, ein breiterer Ring oder zusätzliche Dekorationselemente können die Anforderungen an diesen Weg verändern. Eine Gestaltungszeichnung sollte daher die gewünschte Form beschreiben, ohne eine ungeprüfte Gestellstärke oder Deckenbefestigung vorzugeben.

Bitten Sie den Hersteller, die Unterschiede zwischen den Varianten zu benennen: Gestellquerschnitte, Verbindungen, Aufhängepunkte, Baldachinanordnung und montierte Masse. Der verantwortliche Projektingenieur und der Montagebetrieb können daraufhin die betreffenden Trag- und Gebäudeschnittstellen beurteilen. Prüfen Sie auch den Transportweg zur Einbaustelle. Ein Gestell, das in seinen Raum passt, kann für die verfügbare Zugangsöffnung zu groß sein, sofern es sich nicht in Module zerlegen lässt. Die vorgesehenen Verbindungen müssen sowohl den Lastpfad als auch das sichtbare Design erhalten.

Gemeinsame Plattformen können innerhalb definierter Grenzen einer Produktabdeckung existieren. Die Erläuterung von UL Solutions zum Programm General Coverage beschreibt zugelassene Komponenten in Verbindung mit festgelegten Konstruktionsparametern und Prüfanweisungen für die Produktionslinie. Das ist ein dokumentierter Programmumfang, keine Erlaubnis, jeden ähnlich aussehenden Kronleuchter als abgedeckt anzusehen. Wenn sich ein Lieferant auf ein solches Programm stützt, verlangen Sie eine Bestätigung der tatsächlichen Abdeckung der vorgeschlagenen Variante. Leiten Sie diese nicht aus dem Namen der Leuchtenfamilie ab.

Lichtleistung, Wärme und Dimmung

Prüfen Sie die vollständige optische und elektrische Konfiguration jeder Größe anhand der vorgesehenen Beleuchtungsszene im Hotel. Mehr Lampen oder LED-Module können die Lichtleistung erhöhen, doch der Durchmesser allein bestimmt weder das nutzbare Licht noch die von Gästen wahrgenommene Helligkeit oder das Dimmverhalten. Entscheiden Sie, ob der Kronleuchter zur Beleuchtung, zum dekorativen Funkeln oder zu beidem beitragen soll, und stimmen Sie ihn anschließend mit den anderen Leuchten im Raum ab.

Photometrie ist die Messung der sichtbaren Lichtleistung und ihrer Verteilung. Die öffentlich zugängliche Zusammenfassung von CIE S 025/E:2015 umfasst Lichtstrom, Lichtstärkeverteilung und farbmetrische Größen für LED-Geräte. Sie betrachtet die Leistung für Konfigurationen mit unterschiedlicher Geometrie oder Farbe jeweils einzeln. Eine gemeinsame Lumenangabe für die gesamte Familie kann diese Unterschiede nicht erklären. Fordern Sie für die Entwurfsprüfung Daten zur vorgeschlagenen Lichtquelle, ihrer dekorativen Einfassung und ihrer Anordnung an, statt davon auszugehen, dass ein skaliertes Gestell dieselbe Lichtverteilung beibehält.

Auch die Temperatur spricht dagegen, die Wiederverwendung von Komponenten automatisch anzunehmen. NIST erläutert, dass die optischen und elektrischen Eigenschaften einer LED von der Sperrschichttemperatur abhängen – der Temperatur ihres Halbleiterchips. Eine kompakte Variante mit wenig Platz um ihren Treiber stellt deshalb eine andere Aufgabe für die thermische Prüfung dar als eine offene, größere Baugruppe. Die Quelle belegt die Temperaturabhängigkeit; sie liefert keine sichere Betriebstemperaturgrenze für den hier zu entwickelnden Kronleuchter.

Beschreiben Sie das gewünschte Verhalten in den tatsächlichen Betriebsszenen einschließlich der niedrigsten vorgesehenen Dimmstufe. Prüfen Sie störende Helligkeit aus sitzender Position, durch klares Glas sichtbare Bilder der Lichtquellen und die Frage, ob die Familie einheitlich wirkt, wenn manche Räume stärker gedimmt werden als andere. Eine gemeinsame Farbtemperaturspezifikation kann Teil des Gestaltungsbriefings bleiben, doch Lichtquelle, Treiber und Steuerung müssen zusammenpassen. Halten Sie Änderungen dieser Komponenten in der Variantenübersicht fest, statt sie hinter einer einzigen Familienbezeichnung zu verbergen.

Eine Entscheidungsmatrix für die Skalierung einer Kronleuchterfamilie

Ordnen Sie jedes Familienmerkmal als gemeinsam, anpassbar oder neu auszulegen ein und dokumentieren Sie den Grund für jede Größe. „Gemeinsam“ bedeutet dasselbe eindeutig bezeichnete Bauteil oder dieselbe Spezifikation; „anpassbar“ bedeutet, dass ein kontrollierter Parameter innerhalb vereinbarter Grenzen verändert werden kann; „neu auszulegen“ bedeutet, dass die Variante eine eigene entwickelte Lösung braucht. Verwenden Sie die folgende Matrix als Werkzeug für die Projektplanung, nicht als technische Freigabe.

Fügen Sie für jede vorgeschlagene Größe eine Spalte hinzu und tragen Sie ihre tatsächliche Bezeichnung ein. Wenn das Glas gemeinsam genutzt wird, sich aber der Halter ändert, dokumentieren Sie beide Entscheidungen: Gemeinsames Glas macht nicht die gesamte Befestigung identisch. Halten Sie ungelöste technische Entscheidungen sichtbar, bevor der Einkauf Angebote vergleicht. Andernfalls können Lieferanten unterschiedliche Auslegungen von „derselben Familie“ kalkulieren.

Auch bei Steuerungen zählt die genaue Komponentenidentität. Die Produktdatenbank der DALI Alliance verknüpft die Zertifizierung mit der konkret geprüften Komponente, einschließlich übereinstimmender Marke, GTIN sowie Firmware- und Hardwareversion; vollständige Leuchten werden in dieser Datenbank nicht aufgeführt. Wenn die Matrix einen gemeinsamen Treiber vorsieht, benennen Sie die tatsächliche Komponente, statt eine Steuerungsprotokoll-Bezeichnung als Nachweis für die Zertifizierung des kompletten Kronleuchters zu behandeln.

Ein vorgeschlagener Austausch zugunsten eines gemeinsamen Bauteils sollte an den zu bewahrenden Merkmalen und den größenspezifischen Nachweisen gemessen werden, die er verändert. Der Leitfaden zur Wertoptimierung dekorativer Beleuchtung bietet einen hilfreichen nächsten Schritt, um diesen Zielkonflikt zu vergleichen. Eine geringere Teilezahl ist nur dann nützlich, wenn der resultierende Entwurf weiterhin das vereinbarte gestalterische und funktionale Briefing erfüllt.

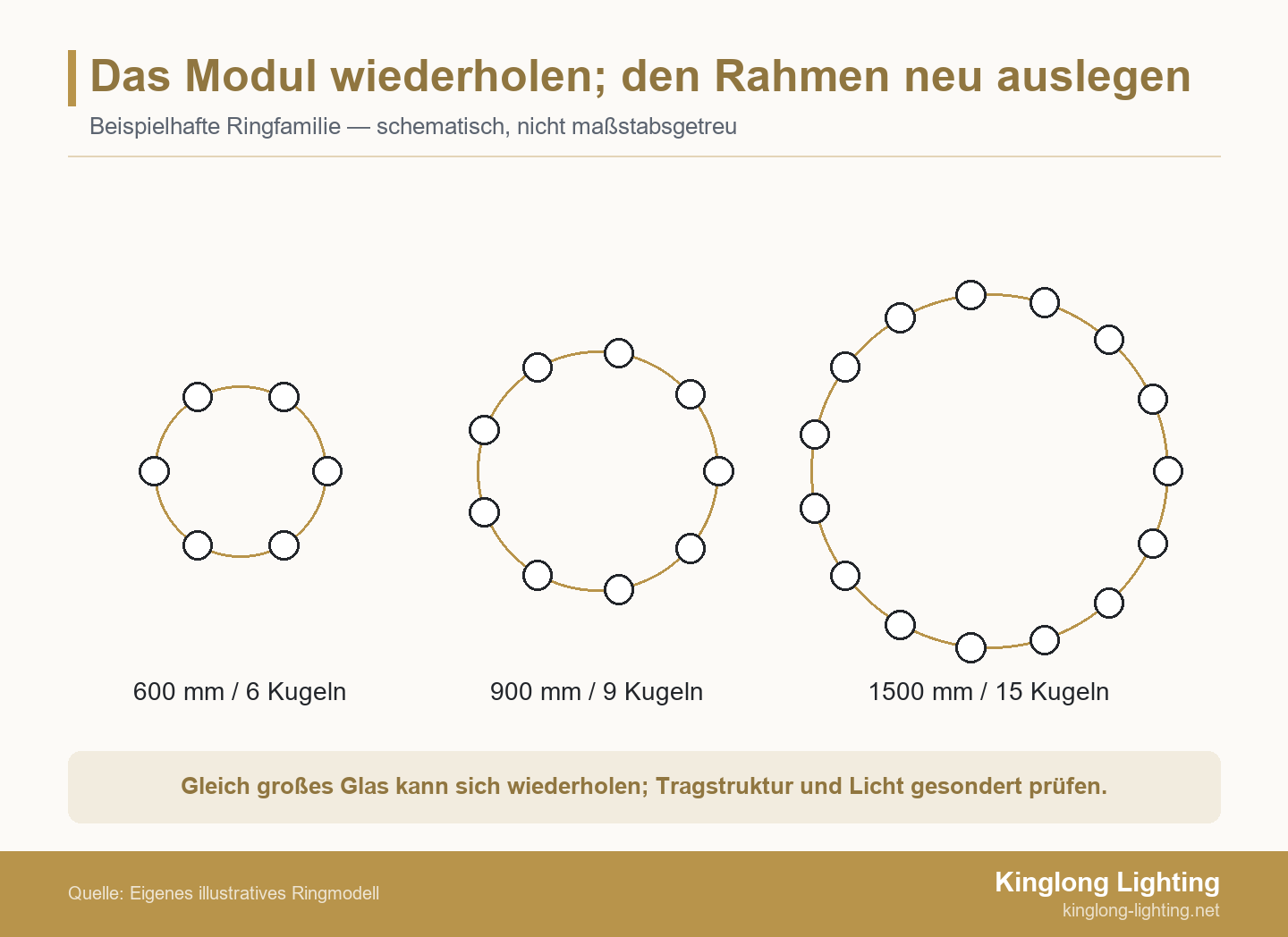

Rechenbeispiel: Drei Ringkronleuchter, eine Gestaltungssprache

Betrachten Sie eine beispielhafte Ringfamilie mit Durchmessern der Ringmittellinie von 600 mm, 900 mm und 1500 mm. Sie verwendet jeweils 6, 9 und 15 identische Glaskugeln mit 100 mm Durchmesser. Wird der Umfang jedes Rings durch seine Kugelanzahl geteilt, ergibt sich für jede Variante eine Teilung entlang der Ringmittellinie von ungefähr 314 mm. Modulgröße und Teilung bleiben gleich, das Verhältnis der Kugelgröße zum Ring jedoch nicht. Dies sind hypothetische Entwurfsangaben, kein Produkt von Kinglong Lighting, kein Kundenprojekt und keine freigegebene technische Lösung.

Die Teilung entlang der Ringmittellinie bezeichnet den entlang des Rings gemessenen Abstand zwischen benachbarten Kugelmittelpunkten. In diesem Beispiel verläuft die Ringmittellinie durch diese Mittelpunkte, und die Kugeln sind gleichmäßig verteilt. Berechnet wird der Umfang geteilt durch die Anzahl, also π × Mittelliniendurchmesser ÷ Kugelanzahl. Das beschreibt den Bogenabstand – nicht den geradlinigen Abstand zwischen den Mittelpunkten oder den freien Zwischenraum zwischen den Glasoberflächen. Für diese physischen Abstände sind die tatsächliche Anordnung und die Bauteilmaße erforderlich.

Das Beispiel bewahrt einen wiederkehrenden lokalen Rhythmus statt einer geometrisch skalierten Silhouette. Diese Unterscheidung verändert die Entwurfsprüfung: Der größere Ring enthält mehr Wiederholungen der vertrauten Kugel, während jede Kugel einen kleineren Anteil am Gesamtdurchmesser einnimmt. Soll der größere Kronleuchter offener wirken, kann dies eine sinnvolle Richtung sein. Definiert dagegen das Verhältnis großer Kugeln zum Gestell das Konzept, kann der Ansatz mit festen Modulen dieses Konzept schwächen. Vergleichen Sie die Varianten aus den vorgesehenen Betrachtungsentfernungen, bevor Sie entscheiden.

Auch die Kugeln zu skalieren würde eine andere Beziehung erhalten, aber andere Glasteile und Befestigungsfragen schaffen. Eine weitere Möglichkeit ist, die Anordnung zu ändern und dabei ein gemeinsames Modul beizubehalten. Keine dieser Alternativen sollte nur gewählt werden, um möglichst viele identische Teile zu verwenden. Kennzeichnen Sie die gewählte gestalterische Priorität und klären Sie anschließend die daraus folgenden Änderungen an Gestell, Verdrahtung, Lichtquelle und Abhängung. Die Berechnung der Teilung sagt nichts über Tragfähigkeit, abgegebenes Licht oder praktikablen Wartungszugang aus.

Nutzen Sie veröffentlichte Projekte mit dekorativer Beleuchtung, um mit dem Team über visuelle Größenwirkung und architektonischen Kontext zu sprechen. Projektfotos können das Erscheinungsbild vermitteln; sie bestätigen jedoch weder diese hypothetische Ringfamilie noch die Austauschbarkeit ihrer Teile. Der technische Entwicklungs- und Musterumfang sollte sich nach den tatsächlich vorgeschlagenen Varianten richten.

Die Varianten freigeben, nicht nur den repräsentativen Kronleuchter

Vergleichen Sie die Größenvarianten gemeinsam und wählen Sie anschließend die Nachweise nach der Eigenschaft aus, die sich verändert. Der größte Kronleuchter kann die anspruchsvollste Tragkonstruktion haben, während die kleinste Variante den engsten Treiberraum aufweist oder eine helle Lichtquelle am nächsten an sitzenden Gästen positioniert. Die Freigabe einer repräsentativen Leuchte allein beantwortet diese anderen Fragen nicht. Lassen Sie den Lieferanten erklären, was der vorgeschlagene Muster- und Prüfumfang abbildet und was größenspezifisch bleibt.

Unterschiedliche Fragen erfordern unterschiedliche Nachweise. UL Solutions führt Dienstleistungen zur Beleuchtungsleistung auf, die Photometrie, elektrische und mechanische Prüfungen, Umweltprüfungen und lebensdauerbezogene Prüfungen als getrennte Kategorien umfassen. Das ist ein Dienstleistungsumfang, keine allgemeingültige Prüfvorschrift. Das betreffende Produkt, der Zielmarkt, die Projektanforderungen und die veränderte Konstruktion bestimmen, welche Bewertungen für die vorgeschlagene Familie relevant sind.

Stellen Sie zur gestalterischen Freigabe die Varianten unter vereinbarten Beleuchtungs- und Betrachtungsbedingungen nebeneinander dar: nach Möglichkeit physisch, andernfalls mithilfe kontrollierter Zeichnungen oder Modelle. Prüfen Sie, ob zusätzliche Verbindungen, Abhängeseile oder Wartungsabdeckungen die Silhouette verändert haben. Vergleichen Sie bei einem gemeinsamen Glasteil die Befestigungsdetails zwischen den Größen. Fordern Sie bei einem neu ausgelegten Gestell oder Treibergehäuse die zugehörige Zeichnung und passende Nachweise an, statt die Freigabe der Referenzleuchte zu übertragen.

Schließen Sie den Vergleich mit einer Variantenübersicht ab, die jede Leuchtenbezeichnung mit ihrem Zeichnungsstand, ihrer Komponentenliste, Oberflächenreferenz, Beleuchtungskonfiguration und den freigegebenen Nachweisen verbindet. Erfassen Sie noch ungeklärte, baustellenabhängige Maße separat. So lässt sich ein späterer Austausch anhand der Entscheidungen beurteilen, die er verändert: Ein optisch ähnlicher Ersatztreiber kann die Steuerung beeinflussen, und ein scheinbar identisches Glasteil kann eine andere Befestigung haben. Einkauf und Wartung sollten dieselbe eindeutig bezeichnete Variante erhalten, nicht unterschiedliche Interpretationen des Familiennamens.

Für eine Entwicklungsanfrage an Kinglong Lighting sollten Sie die Raumliste, Deckenpläne, bemaßte Familienskizzen, zu bewahrende Merkmale, die Matrix gemeinsamer Bauteile und die Beleuchtungs- und Steuerungsziele bereithalten. Nutzen Sie diese Unterlagen, um das Briefing für die Kronleuchterfamilie zu besprechen und den vorgeschlagenen Zeichnungs- und Musterumfang zu klären. Dieses Gespräch kann offene Angaben identifizieren, bevor die Familie in Angebot und Freigabe übergeht; es ersetzt nicht die Prüfung durch die verantwortlichen Projektingenieure.

Häufig gestellte Fragen

Können eine Pendelleuchte und eine Wandleuchte zur selben Familie gehören?

Ja; sie können ein Motiv und eine Oberfläche teilen, ohne denselben inneren Aufbau oder dieselbe Lichtverteilung zu haben. Definieren Sie zuerst die sichtbare Beziehung und entwickeln Sie dann jede Leuchte für ihre Montageposition und Betrachtungsbedingungen. Eine wandmontierte Version kann eine andere Montageplatte, Lichtquellenabschirmung und Zugangslösung benötigen. Ein gemeinsames Erscheinungsbild ist eine gestalterische Entscheidung, kein Beleg für eine identische technische Auslegung.

Lässt sich ein vorhandener Kronleuchter für einen anderen Hotelraum in der Größe anpassen?

Möglicherweise; ein vorhandener Kronleuchter ist jedoch eine Gestaltungsreferenz und kein Nachweis dafür, dass eine größenangepasste Version passend ist oder angemessen funktioniert. Klären Sie die neuen Raummaße, die Tragschnittstelle, die Beleuchtungsfunktion und den Wartungszugang. Bestätigen Sie auch das Recht, den Entwurf anzupassen. Eine geänderte Zeichnung sollte einen eigenen, eindeutig bezeichneten Entwicklungsumfang erhalten, statt allein aufgrund der ursprünglichen Installation deren Freigabe zu übernehmen.

Sollte für jede Größe dasselbe Oberflächenmuster verwendet werden?

Verwenden Sie eine gemeinsame freigegebene Oberflächenreferenz und prüfen Sie anschließend ihre Wirkung auf den unterschiedlichen Materialien und Formen der Familie. Dieselbe Oberflächenbeschreibung kann auf einem gebogenen Rohr anders wirken als auf einem breiten Deckenbaldachin. Vereinbaren Sie repräsentative Bauteilmuster und Betrachtungsbedingungen, damit die Familie visuell zusammenpasst, ohne anzunehmen, dass jede Oberfläche das Licht identisch reflektiert.

Macht ein gemeinsames Glasteil die Ersatzteile austauschbar?

Nicht allein; die Austauschbarkeit hängt auch von der Befestigungsschnittstelle, den Maßkontrollen und dem bezeichneten Revisionsstand des Bauteils ab. Legen Sie das Ersatzteil und die kompatiblen Leuchtenvarianten fest, einschließlich benötigter Halter oder Verbinder. Eine übereinstimmende dekorative Form genügt nicht, wenn Bohrung, Sitz oder Befestigung abweichen. Halten Sie die Komponentenübersicht bei der Übergabe der Familie für das Wartungsteam bereit.
