Un design, plusieurs dimensions : concevoir une famille de lustres pour les projets hôteliers

Une famille de lustres destinée à un hôtel doit partager un langage formel reconnaissable, et non suivre la consigne d’agrandir chaque pièce du même pourcentage. Définissez d’abord la silhouette, le motif décoratif et les relations entre finitions à préserver. Décidez ensuite, pour chaque dimension, quels composants se répètent, quelles cotes s’ajustent et quels ensembles nécessitent une nouvelle étude technique. Un lustre central de hall, un lustre de restaurant et une suspension de suite peuvent sembler apparentés tout en utilisant des armatures, des dispositifs de suspension et des puissances lumineuses différents. Un dossier de développement utile explique ces deux aspects : ce qui relie les luminaires au sein d’une famille et ce qui rend chaque variante adaptée à sa pièce.

Ce qui doit rester commun à la famille de lustres

• Préserver l’identité visuelle : consignez le motif, la silhouette, la finition et les conditions d’observation importantes pour le concepteur.
• Mutualiser les pièces de manière sélective : des éléments en verre ou des connecteurs identiques peuvent être réutilisés, mais une apparence similaire ne prouve pas leur interchangeabilité.
• Examiner chaque configuration modifiée : les choix d’armature, de suspension, d’éclairage, de gestion thermique et de maintenance ne découlent pas du seul diamètre.
• Valider la famille par comparaison : évaluez ensemble les dimensions apparentées, puis obtenez les justificatifs relatifs aux caractéristiques qui changent réellement.

Conserver le langage formel, repenser techniquement chaque dimension

Une famille de lustres conserve un langage formel reconnaissable tout en faisant l’objet de décisions techniques explicites pour chaque dimension. Un motif commun ne signifie pas une performance commune : une forme de verre familière peut se fixer sur une autre armature, dissimuler une autre source lumineuse ou nécessiter une autre suspension. Considérez la famille comme un ensemble de créations apparentées aux caractéristiques communes définies, plutôt que comme des copies d’un seul objet approuvé.

Commencez par le tableau des locaux. Indiquez les espaces recevant chaque variante, les caractéristiques de leurs plafonds, la retombée installée prévue, les principales lignes de vue et le rôle du lustre dans le projet d’éclairage. Un luminaire de restaurant au-dessus des tables est observé à d’autres distances et hauteurs de regard qu’une installation élevée dans un hall. Le contexte de la pièce détermine si le design doit devenir plus large, moins haut, plus ajouré ou moins dominant visuellement. Il évite également de réduire toute la spécification à « petit, moyen et grand ».

Choisissez un modèle de référence sans supposer qu’il s’agit du plus grand luminaire. La référence est la version qui exprime le plus clairement le caractère recherché. Présentez son élévation et son plan à côté des autres variantes, à la fois à une échelle de dessin commune et dans leurs propres coupes de pièce. L’échelle commune révèle les variations de proportions ; les coupes montrent si elles sont adaptées. Séparez ces comparaisons afin qu’un rendu en perspective convaincant ne masque ni une rosace surdimensionnée ni une retombée inconfortable.

Utilisez le tableau des locaux pour structurer le dossier, avec une désignation de luminaire distincte pour chaque variante. Des ressources de spécification pour l’éclairage décoratif peuvent aider l’équipe à transformer les caractéristiques des pièces en questions pour le fournisseur. L’objectif immédiat est de déterminer quelles décisions visuelles concernent toute la famille et lesquelles restent ouvertes pour chaque pièce.

Définir les caractéristiques qui font des lustres une famille

Distinguez les caractéristiques à préserver de celles qui peuvent être ajustées. Le noyau à préserver peut comprendre une silhouette fluide, un motif de verre particulier et la relation entre une finition métallique chaude et des éléments translucides. Les dimensions générales, le nombre d’éléments et la disposition de la suspension peuvent ensuite évoluer dans le respect de cette identité. Cette distinction laisse au fournisseur la latitude nécessaire pour résoudre les difficultés pratiques sans considérer chaque détail visible comme négociable.

Remplacez les adjectifs généraux par des relations observables. Au lieu de « garder l’élégance », précisez si la légèreté provient des vides entre éléments, de métal apparent élancé ou d’un profil peu profond. Au lieu de « mêmes proportions », indiquez la relation décisive : la taille du verre par rapport à l’armature, l’espacement des niveaux par rapport à la hauteur totale ou l’équilibre entre le luminaire et sa rosace. Ces relations peuvent entrer en conflit à une autre dimension. Les nommer permet au concepteur de fixer une priorité plutôt que de découvrir le conflit sur un échantillon terminé.

Pour un design à éléments en verre répétés, décidez si chaque pièce doit rester identique ou être agrandie avec l’ensemble. Un verre de dimension constante peut permettre un stock commun de pièces de remplacement, mais une armature beaucoup plus grande peut lui donner un aspect plus fin et plus dispersé. Un verre agrandi peut conserver l’importance relative du motif tout en introduisant une autre pièce et une autre fixation. Aucune approche n’est intrinsèquement correcte. La distance d’observation prévue et la présence du motif dans la pièce déterminent le compromis pertinent.

Présentez la finition sur les formes réelles des composants, ainsi que sur un échantillon de référence plat. Un tube brossé, un raccord moulé et une large rosace peuvent réfléchir la lumière différemment malgré une même spécification de finition. Indiquez où un raccord visible, une trappe d’accès ou une fixation interromprait l’apparence à préserver. Ce point est particulièrement important lorsqu’une grande variante nécessite des raccords supplémentaires absents de la petite.

L’examen des plans, la modélisation et l’approbation des échantillons sont décrits dans le processus de développement sur mesure de Kinglong Lighting. Un dossier utile associe les croquis de la famille aux caractéristiques à préserver et aux modifications autorisées. Il fournit une base concrète pour discuter du périmètre de développement proposé, au lieu de compter sur le fournisseur pour déduire les priorités de conception à partir d’une image.

Ce qui ne se dimensionne pas à partir du seul diamètre

Modifier le diamètre d’un lustre rouvre les questions de structure, d’optique, de thermique, d’électricité et de maintenance. Certaines réponses peuvent rester communes, mais il faut pouvoir justifier ce choix. Un motif décoratif inchangé ne dit pas à l’ingénieur ce qui porte le poids, à l’éclairagiste où va la lumière ni à l’équipe de maintenance comment atteindre un composant défaillant. Examinez ces relations physiques avant d’arrêter le plan de mutualisation des composants.

Armature, suspension et interfaces de montage

Examinez le cheminement des charges, les assemblages, les interfaces avec le plafond et l’ordre de montage pour chaque dimension de lustre. Le cheminement des charges est le trajet par lequel le poids du verre et de l’armature passe, via la suspension, vers la structure porteuse. Un bras plus long, un anneau plus large ou des éléments décoratifs supplémentaires peuvent modifier les sollicitations de ce trajet. Un dessin de conception doit donc préciser la forme souhaitée sans imposer une épaisseur d’armature ou une fixation au plafond non vérifiée.

Demandez au fabricant d’identifier ce qui change entre variantes : sections de l’armature, assemblages, points de suspension, disposition de la rosace et masse de l’ensemble monté. L’ingénieur responsable du projet et l’installateur pourront alors évaluer les interfaces porteuses et celles du bâtiment concernées. Examinez aussi le parcours d’installation. Une armature adaptée à sa pièce peut ne pas passer par l’ouverture d’accès disponible, sauf si elle se divise en modules. Les assemblages proposés doivent préserver à la fois le cheminement des charges et le design visible.

Des plateformes communes peuvent exister dans les limites définies d’un périmètre de couverture produit. L’explication du programme General Coverage par UL Solutions décrit des composants approuvés associés à des paramètres de conception spécifiés et à des instructions d’essai sur la ligne de production. Il s’agit d’un périmètre de programme documenté, non d’une permission de considérer tout lustre d’apparence similaire comme couvert. Lorsqu’un fournisseur s’appuie sur un tel programme, demandez confirmation de la couverture réelle de la variante proposée ; ne la déduisez pas du nom de la famille.

Flux lumineux, chaleur et gradation

Vérifiez la configuration optique et électrique complète de chaque dimension par rapport à la scène lumineuse prévue dans l’hôtel. Ajouter des lampes ou des modules LED peut augmenter le flux, mais le diamètre seul ne détermine ni la lumière utile, ni la luminosité perçue par les clients, ni le comportement en gradation. Décidez si le lustre doit éclairer, apporter un scintillement décoratif ou assurer les deux fonctions, puis coordonnez-le avec les autres éclairages de la pièce.

La photométrie est la mesure du flux lumineux visible et de sa répartition. Le résumé public de CIE S 025/E:2015 couvre le flux lumineux, la distribution d’intensité lumineuse et les grandeurs colorimétriques des dispositifs LED. Il considère les performances individuellement pour les configurations dont la géométrie ou la couleur diffère. Une valeur de lumens unique pour toute la famille ne permet pas d’expliquer ces différences. Pour la revue de conception, demandez des données correspondant à la source, à son enveloppe décorative et à sa disposition proposées, plutôt que de supposer qu’une armature agrandie conserve la même répartition lumineuse.

La température est une autre raison de ne pas présumer la réutilisation des composants. NIST explique que les caractéristiques optiques et électriques d’une LED dépendent de sa température de jonction, c’est-à-dire de la température de sa puce semi-conductrice. Une variante compacte laissant peu d’espace autour de son pilote pose donc une question thermique différente de celle d’un ensemble plus grand et ouvert. La source établit cette dépendance à la température ; elle ne fournit pas de limite de fonctionnement sûr pour le lustre en cours de conception.

Décrivez le comportement souhaité dans les scènes d’exploitation réelles, y compris au niveau de gradation minimal prévu. Examinez les luminosités gênantes depuis les places assises, les images des sources visibles à travers le verre transparent et la cohérence de la famille lorsque certains espaces sont davantage atténués que d’autres. Une température de couleur commune peut rester dans le dossier visuel, mais la source lumineuse, le pilote et les commandes sélectionnés doivent toujours fonctionner ensemble. Consignez leurs modifications dans le tableau des variantes, plutôt que de les dissimuler derrière une désignation familiale unique.

Une matrice de décision pour décliner une famille de lustres

Classez chaque caractéristique de la famille comme commune, ajustable ou à reconcevoir, et consignez la raison pour chaque dimension. « Commune » signifie le même composant identifié ou la même spécification ; « ajustable » signifie qu’un paramètre maîtrisé peut varier dans des limites convenues ; « à reconcevoir » signifie que la variante exige sa propre solution développée. Utilisez la matrice ci-dessous comme outil de planification du projet, et non comme validation technique.

Ajoutez une colonne pour chaque dimension proposée et indiquez sa désignation réelle. Si le verre est commun mais que le support change, consignez les deux décisions : un verre commun ne rend pas toute la fixation commune. Gardez visibles les choix techniques non résolus avant de demander aux achats de comparer les devis. Sinon, les fournisseurs peuvent chiffrer des interprétations différentes d’une « même famille ».

L’identité du composant compte également pour les commandes. La base de données de produits de la DALI Alliance associe la certification au composant précis testé, notamment à la concordance de la marque, du GTIN et des versions du micrologiciel et du matériel ; les luminaires n’y sont pas répertoriés. Lorsqu’une matrice prévoit un pilote commun, identifiez le composant réel, plutôt que de considérer le nom d’un protocole de commande comme une preuve de certification du lustre complet.

Toute substitution proposée pour utiliser une pièce commune devrait être évaluée par rapport aux caractéristiques à préserver et aux justificatifs propres à chaque dimension qu’elle modifie. Le guide d’optimisation de la valeur de l’éclairage décoratif offre une étape suivante utile pour comparer ce compromis. Réduire le nombre de pièces n’est intéressant que si le design obtenu respecte encore le dossier visuel et fonctionnel convenu.

Exemple chiffré : trois lustres annulaires, un langage formel

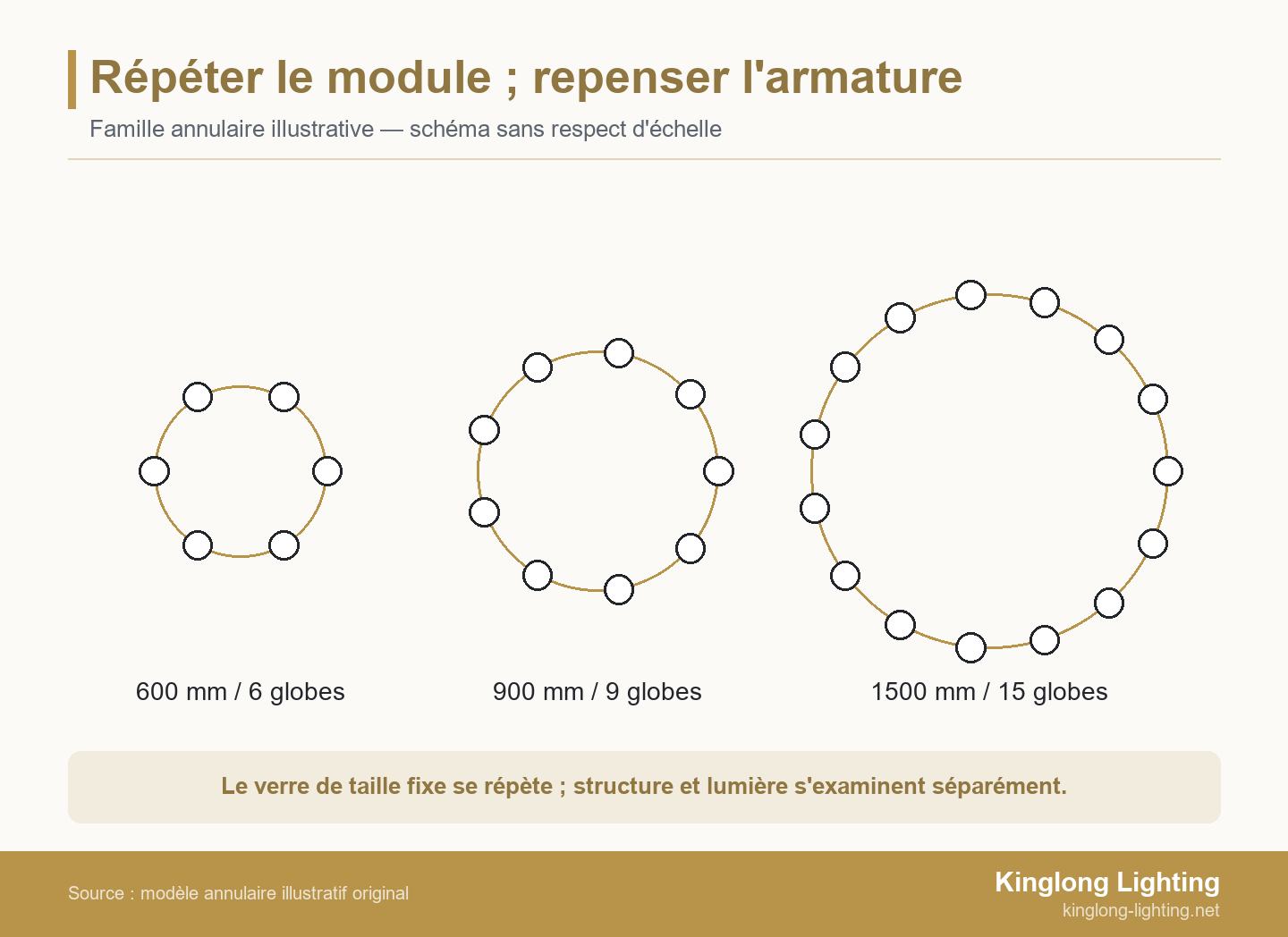

Considérons une famille d’anneaux donnée à titre d’exemple, dont les diamètres mesurés sur la ligne centrale sont de 600 mm, 900 mm et 1500 mm. Elle utilise respectivement 6, 9 et 15 globes en verre identiques de 100 mm. En divisant la circonférence de chaque anneau par son nombre de globes, on obtient un pas sur la ligne centrale d’environ 314 mm pour chaque variante. La dimension du module et le pas restent constants, mais pas le rapport entre le globe et l’anneau. Ce sont des données de conception hypothétiques, non un produit de Kinglong Lighting, un projet client ou une solution technique approuvée.

Le pas sur la ligne centrale désigne la distance mesurée le long de l’anneau entre les centres de deux globes voisins. Ici, la ligne centrale de l’anneau passe par ces centres et les globes sont répartis régulièrement. Le calcul est la circonférence divisée par le nombre, soit π × diamètre de la ligne centrale ÷ nombre de globes. Il décrit une distance d’arc, et non la distance en ligne droite entre les centres ou l’espace libre entre les surfaces en verre. Ces écarts physiques nécessitent la disposition réelle et les dimensions des composants.

L’exemple préserve un rythme local répété plutôt qu’une silhouette agrandie géométriquement. Cette distinction change la revue de conception : le grand anneau répète davantage le globe familier, tandis que chaque globe représente une part plus faible du diamètre total. Si le concepteur souhaite que le grand lustre paraisse plus ajouré, cette direction peut être utile. Si la relation entre de gros globes et l’armature définit le concept, l’approche à modules fixes peut l’affaiblir. Comparez les variantes aux distances d’observation prévues avant de choisir.

Agrandir également les globes préserverait une autre relation, mais créerait des pièces en verre différentes et de nouvelles questions de fixation. Une autre possibilité consiste à modifier leur disposition tout en conservant un module commun. Aucune de ces solutions ne devrait être retenue uniquement pour maximiser les pièces partagées. Indiquez la priorité visuelle choisie, puis examinez les changements d’armature, de câblage, de source et de suspension qui en découlent. Le calcul du pas ne renseigne ni la capacité porteuse, ni la lumière délivrée, ni la praticabilité de l’accès de maintenance.

Utilisez des projets d’éclairage décoratif publiés pour discuter avec l’équipe de l’échelle visuelle et du contexte architectural. Les photos de projets peuvent transmettre une apparence, mais elles ne valident pas cette famille annulaire hypothétique ni l’interchangeabilité de ses pièces. Le périmètre d’étude technique et d’échantillonnage devrait suivre les variantes réellement proposées.

Valider les variantes, pas seulement le lustre emblématique

Comparez ensemble les variantes dimensionnelles, puis choisissez les justificatifs selon la caractéristique qui change. Le plus grand lustre peut être le plus exigeant structurellement, tandis que le plus petit possède le logement de pilote le plus confiné ou place une source brillante au plus près des clients assis. L’approbation du seul luminaire emblématique ne répond pas à ces autres questions. Demandez au fournisseur ce que représentent les échantillons et essais proposés, et ce qui reste propre à chaque dimension.

Des questions différentes appellent des justificatifs différents. UL Solutions présente des services d’évaluation des performances d’éclairage comprenant, dans des catégories distinctes, la photométrie, les essais électriques et mécaniques, les essais environnementaux et les essais relatifs à la durée de vie. Il s’agit d’un périmètre de services, non d’une prescription d’essais universelle. Le produit concerné, le marché de destination, les exigences du projet et la construction modifiée déterminent les évaluations à appliquer à la famille proposée.

Pour l’approbation visuelle, présentez les variantes côte à côte dans les conditions d’éclairage et d’observation convenues : physiquement lorsque possible, sinon à l’aide de dessins maîtrisés ou de maquettes. Vérifiez si des assemblages, câbles de suspension ou trappes d’accès supplémentaires ont modifié la silhouette. Pour une pièce en verre commune, comparez son détail de fixation entre dimensions. Pour une armature ou un logement de pilote reconçu, demandez le plan correspondant et les justificatifs pertinents plutôt que de reporter l’approbation du luminaire de référence.

Concluez la comparaison par un tableau des variantes reliant chaque désignation de luminaire à sa révision de plan, sa liste de composants, sa référence de finition, sa configuration d’éclairage et ses justificatifs approuvés. Consignez séparément toute cote encore non résolue dépendant du site. Une substitution ultérieure pourra ainsi être évaluée selon les décisions qu’elle modifie : un pilote de remplacement visuellement similaire peut affecter les commandes, et une pièce en verre apparemment identique peut utiliser une autre fixation. Les achats et la maintenance devraient recevoir la même variante identifiée, et non des interprétations différentes du nom de la famille.

Pour une demande de développement auprès de Kinglong Lighting, réunissez le tableau des locaux, les plans de plafond, les croquis cotés de la famille, les caractéristiques à préserver, la matrice de mutualisation et les objectifs d’éclairage et de commande. Utilisez-les pour discuter du dossier de la famille de lustres et clarifier le périmètre des plans et échantillons proposés. Cet échange peut identifier les données encore ouvertes avant le chiffrage et l’approbation de la famille ; il ne remplace pas l’examen technique par les responsables du projet.

Questions fréquentes

Une suspension et une applique peuvent-elles appartenir à la même famille ?

Oui ; elles peuvent partager un motif et une finition sans avoir la même construction interne ni la même répartition lumineuse. Définissez d’abord leur relation visible, puis développez chaque luminaire pour sa position de montage et ses conditions d’observation. La version murale peut nécessiter une platine, un masquage de la source et un accès différents. Une apparence commune est une décision de design, non une preuve d’ingénierie commune.

Peut-on redimensionner un lustre existant pour une autre pièce d’hôtel ?

C’est possible, mais un luminaire existant constitue une référence de design et non une preuve qu’une version redimensionnée conviendra ou fonctionnera correctement. Définissez les nouvelles dimensions de pièce, l’interface porteuse, la fonction d’éclairage et l’accès de maintenance. Confirmez aussi le droit d’adapter le design. Le plan redimensionné devrait avoir son propre périmètre de développement identifié, plutôt qu’hériter de l’approbation de la seule installation d’origine.

Toutes les dimensions doivent-elles utiliser le même échantillon de finition ?

Utilisez une référence de finition approuvée commune, puis vérifiez son apparence sur les différents matériaux et formes de la famille. La même description de finition peut produire un aspect différent sur un tube courbe et sur une large rosace. Convenez d’échantillons de composants représentatifs et de conditions d’observation pour conserver la cohérence visuelle sans supposer que toutes les surfaces réfléchiront la lumière de manière identique.

Une pièce en verre commune rend-elle les pièces de rechange interchangeables ?

Pas à elle seule ; l’interchangeabilité dépend aussi de l’interface de montage, des contrôles dimensionnels et de la révision identifiée du composant. Spécifiez la pièce de remplacement et les variantes de luminaire compatibles, ainsi que tout support ou connecteur nécessaire. Une forme décorative identique ne suffit pas si le perçage, l’assise ou la fixation diffère. Gardez le tableau des composants accessible à l’équipe de maintenance lors de la livraison de la famille.
