Un diseño, varios tamaños: desarrollar una familia de lámparas de araña para proyectos hoteleros

Una familia de lámparas de araña para un hotel debe compartir un lenguaje de diseño reconocible, no una instrucción de ampliar cada pieza en el mismo porcentaje. Defina primero la silueta, el motivo decorativo y las relaciones entre acabados que deben conservarse. Después decida, tamaño por tamaño, qué componentes se repiten, qué dimensiones se ajustan y qué conjuntos requieren un nuevo desarrollo técnico. Una pieza central para el vestíbulo, una lámpara de araña para el restaurante y una luminaria colgante para una suite pueden parecer relacionadas y, aun así, utilizar bastidores, suspensiones y prestaciones luminosas diferentes. Un documento de desarrollo útil explica ambas cuestiones: qué une a las luminarias como familia y qué hace que cada variante sea adecuada para su espacio.

Qué mantener en común en toda la familia de lámparas de araña

• Conservar la identidad visual: registre el motivo, la silueta, el acabado y las condiciones de observación que importan al diseñador.
• Compartir piezas de forma selectiva: los elementos de vidrio o conectores idénticos pueden reutilizarse, pero una apariencia coincidente no demuestra que sean intercambiables.
• Revisar cada configuración modificada: las decisiones sobre bastidor, suspensión, iluminación, calor y mantenimiento no se deducen únicamente del diámetro.
• Aprobar la familia mediante una comparación: evalúe juntos los tamaños relacionados y después obtenga los justificantes de las características que realmente cambian.

Conservar el lenguaje de diseño y replantear cada tamaño técnicamente

Una familia de lámparas de araña conserva un lenguaje de diseño reconocible mientras incorpora decisiones técnicas deliberadas para cada tamaño. Compartir un motivo no equivale a compartir prestaciones: una forma de vidrio familiar puede instalarse en otro bastidor, ocultar otra fuente luminosa o requerir otra suspensión. Trate la familia como diseños relacionados con características comunes definidas, no como copias de un único objeto aprobado.

Empiece por el cuadro de espacios. Enumere las zonas que recibirán cada variante, las condiciones de sus techos, la altura de suspensión prevista, las líneas de visión importantes y el papel de la lámpara en el esquema de iluminación. Una luminaria de restaurante sobre las mesas se evalúa desde distancias y alturas de los ojos distintas a las de una instalación elevada en un vestíbulo. El contexto del espacio determina si el diseño debe ser más ancho, menos profundo, más abierto o menos dominante visualmente; también evita que «pequeña, mediana y grande» se convierta en toda la especificación.

Elija un diseño de referencia, pero no dé por hecho que debe ser la luminaria más grande. La referencia es la versión que expresa con mayor claridad el carácter buscado. Muestre su alzado y su planta junto a las demás variantes, tanto a una escala de dibujo común como dentro de las secciones de sus propios espacios. La escala común revela los cambios de proporción; las secciones muestran si esos cambios son adecuados. Separe ambas comparaciones para que una perspectiva convincente no oculte un florón sobredimensionado o una altura de suspensión incómoda.

Utilice el cuadro de espacios para organizar el documento de requisitos, con una designación independiente para cada variante de luminaria. Los recursos de especificación de iluminación decorativa relacionados pueden ayudar al equipo a convertir las condiciones de cada espacio en preguntas para el proveedor. La tarea inmediata es establecer qué decisiones visuales corresponden a toda la familia y cuáles siguen abiertas para cada espacio.

Definir las características que convierten las lámparas en una familia

Separe las características que deben conservarse de las que pueden ajustarse. El conjunto protegido puede incluir una silueta fluida, un motivo de vidrio concreto y la relación entre un acabado metálico cálido y elementos translúcidos. Las dimensiones generales, el número de elementos y la disposición de la suspensión podrán cambiar después dentro de esa identidad. Esta distinción permite al proveedor resolver problemas prácticos sin considerar negociable cada detalle visible.

Sustituya los adjetivos generales por relaciones observables. En lugar de «mantener la elegancia», identifique si la ligereza procede del espacio libre entre elementos, del metal visto esbelto o de un perfil poco profundo. En lugar de «las mismas proporciones», especifique qué relación importa: el tamaño del vidrio respecto al bastidor, la separación entre niveles respecto a la altura total o el equilibrio entre la luminaria y su florón. Estas relaciones pueden entrar en conflicto en otro tamaño. Nombrarlas permite al diseñador elegir una prioridad, en vez de descubrir el conflicto en una muestra terminada.

En un diseño con elementos de vidrio repetidos, decida si cada pieza debe conservar su tamaño o escalarse con el conjunto. El vidrio de tamaño fijo puede permitir un stock común de repuestos, pero un bastidor mucho mayor puede hacer que parezca más fino y disperso. Ampliar el vidrio puede conservar la presencia relativa del motivo, aunque introduce otro componente y otra fijación. Ningún enfoque es correcto por sí mismo. La distancia de observación prevista y la fuerza del motivo en el espacio determinan qué compromiso tiene sentido.

Muestre el acabado sobre las formas reales de los componentes, además de sobre una muestra plana de referencia. Un tubo cepillado, una unión fundida y un florón amplio pueden reflejar la luz de forma diferente aunque respondan a la misma especificación de acabado. Marque dónde una unión visible, una tapa de acceso o un elemento de fijación interrumpirían la apariencia que debe conservarse. Esto es especialmente importante cuando una variante mayor necesita uniones adicionales que no existen en la pequeña.

La revisión de planos, la modelización y la aprobación de muestras se describen en el proceso de desarrollo a medida de Kinglong Lighting. Una entrega útil combina los bocetos de la familia con las características que deben conservarse y los cambios permitidos. Así se obtiene un punto de partida concreto para discutir qué debe incluir el alcance de desarrollo propuesto, en lugar de confiar en que el proveedor deduzca las prioridades de diseño a partir de una imagen.

Qué no puede escalarse únicamente a partir del diámetro

Cambiar el diámetro de una lámpara de araña reabre cuestiones estructurales, ópticas, térmicas, eléctricas y de mantenimiento. Algunas respuestas pueden seguir siendo comunes, pero debe existir una razón para ello. Un motivo decorativo sin cambios no indica al ingeniero qué soporta el peso, al diseñador de iluminación hacia dónde se dirige la luz ni al equipo de mantenimiento cómo acceder a un componente averiado. Revise esas relaciones físicas antes de cerrar el plan de componentes compartidos.

Bastidor, suspensión e interfaces de instalación

Revise el recorrido de las cargas, las uniones, las interfaces con el techo y la secuencia de montaje para cada tamaño de lámpara. El recorrido de las cargas es la trayectoria por la que el peso del vidrio y del bastidor pasa, a través de la suspensión, hasta la estructura de soporte. Un brazo más largo, un aro más ancho o más elementos decorativos pueden modificar las exigencias de esa trayectoria. Por tanto, un dibujo de diseño debe identificar la forma buscada sin imponer un espesor de bastidor o una fijación al techo que no se hayan verificado.

Pida al fabricante que identifique los cambios entre variantes: secciones del bastidor, uniones, puntos de suspensión, disposición del florón y masa montada. El ingeniero responsable del proyecto y el instalador podrán evaluar entonces las interfaces de soporte y de obra correspondientes. Revise también el recorrido de instalación. Un bastidor que cabe en su espacio puede no pasar por la abertura de acceso disponible si no se divide en módulos; las uniones propuestas deben conservar tanto el recorrido de las cargas como el diseño visible.

Pueden existir plataformas comunes dentro de límites definidos de cobertura de producto. La explicación de UL Solutions sobre el programa General Coverage describe componentes aprobados combinados con parámetros de diseño especificados e instrucciones de ensayo en la línea de producción. Se trata del alcance documentado de un programa, no de una autorización para considerar cubierta cualquier lámpara de araña con aspecto similar. Cuando un proveedor se apoye en un programa de este tipo, solicite confirmación de la cobertura real de la variante propuesta; no la deduzca del nombre de la familia.

Flujo luminoso, calor y regulación

Compruebe la configuración óptica y eléctrica completa de cada tamaño frente a la escena prevista en el hotel. Más lámparas o módulos LED pueden aumentar el flujo, pero el diámetro por sí solo no determina la luz útil, la luminosidad percibida por los huéspedes ni el comportamiento de regulación. Decida si la lámpara debe aportar iluminación, destellos decorativos o ambas cosas y coordínela después con el resto de la iluminación del espacio.

La fotometría es la medición del flujo luminoso visible y de su distribución. El resumen público de CIE S 025/E:2015 incluye el flujo luminoso, la distribución de intensidad luminosa y las magnitudes colorimétricas de los dispositivos LED, y considera las prestaciones individualmente para cada configuración que difiere en geometría o color. Una cifra de lúmenes común a toda la familia no puede explicar esas diferencias. Para la revisión del diseño, solicite datos correspondientes a la fuente, la envolvente decorativa y la disposición propuestas, en lugar de asumir que un bastidor escalado mantiene la misma distribución.

La temperatura es otra razón para cuestionar la reutilización automática de componentes. NIST explica que las características ópticas y eléctricas de un LED dependen de la temperatura de unión, es decir, de la temperatura de su chip semiconductor. Por ello, una variante compacta con menos espacio alrededor del equipo de alimentación plantea una revisión térmica distinta a la de un conjunto más grande y abierto. La fuente establece la dependencia de la temperatura; no proporciona un límite de funcionamiento seguro para la lámpara que se está diseñando.

Describa el comportamiento deseado en las escenas reales de funcionamiento, incluido el nivel mínimo de regulación previsto. Revise la luminosidad molesta desde posiciones sentadas, las imágenes de las fuentes visibles a través del vidrio transparente y si la familia mantiene una apariencia coherente cuando algunos espacios se atenúan más que otros. Una especificación común de temperatura de color puede formar parte del documento visual, pero la fuente luminosa, el equipo de alimentación y los controles seleccionados deben seguir funcionando juntos. Registre sus cambios en el cuadro de variantes en lugar de ocultarlos bajo una única designación de familia.

Una matriz de decisiones para escalar una familia de lámparas de araña

Clasifique cada característica de la familia como compartida, ajustable o rediseñada y registre el motivo en cada tamaño. «Compartida» significa el mismo componente identificado o la misma especificación; «ajustable» significa que un parámetro controlado puede cambiar dentro de límites acordados; «rediseñada» significa que la variante necesita su propia solución desarrollada. Utilice la siguiente matriz como herramienta de planificación del proyecto, no como aprobación técnica.

Añada una columna para cada tamaño propuesto e introduzca su designación real. Si el vidrio es compartido pero el soporte cambia, registre ambas decisiones: compartir el vidrio no hace común toda la fijación. Mantenga visibles las decisiones técnicas pendientes antes de pedir a compras que compare presupuestos. De lo contrario, los proveedores pueden cotizar interpretaciones diferentes de «la misma familia».

La identidad del componente también importa para los controles. La base de datos de productos de la DALI Alliance vincula la certificación al componente específico ensayado, incluida la coincidencia de marca, GTIN y versiones de firmware y hardware; las luminarias no figuran en esa base de datos. Cuando la matriz proponga un equipo de alimentación compartido, identifique el componente real en lugar de tratar el nombre de un protocolo de control como prueba de que la lámpara completa está certificada.

Una sustitución propuesta para utilizar una pieza común debería evaluarse frente a las características que deben conservarse y los justificantes específicos de cada tamaño que modifica. La guía de optimización de valor en iluminación decorativa ofrece un siguiente paso útil para comparar ese compromiso. Reducir el número de piezas solo es útil si el diseño resultante sigue cumpliendo el documento visual y funcional acordado.

Ejemplo calculado: tres lámparas de araña de aro, un lenguaje de diseño

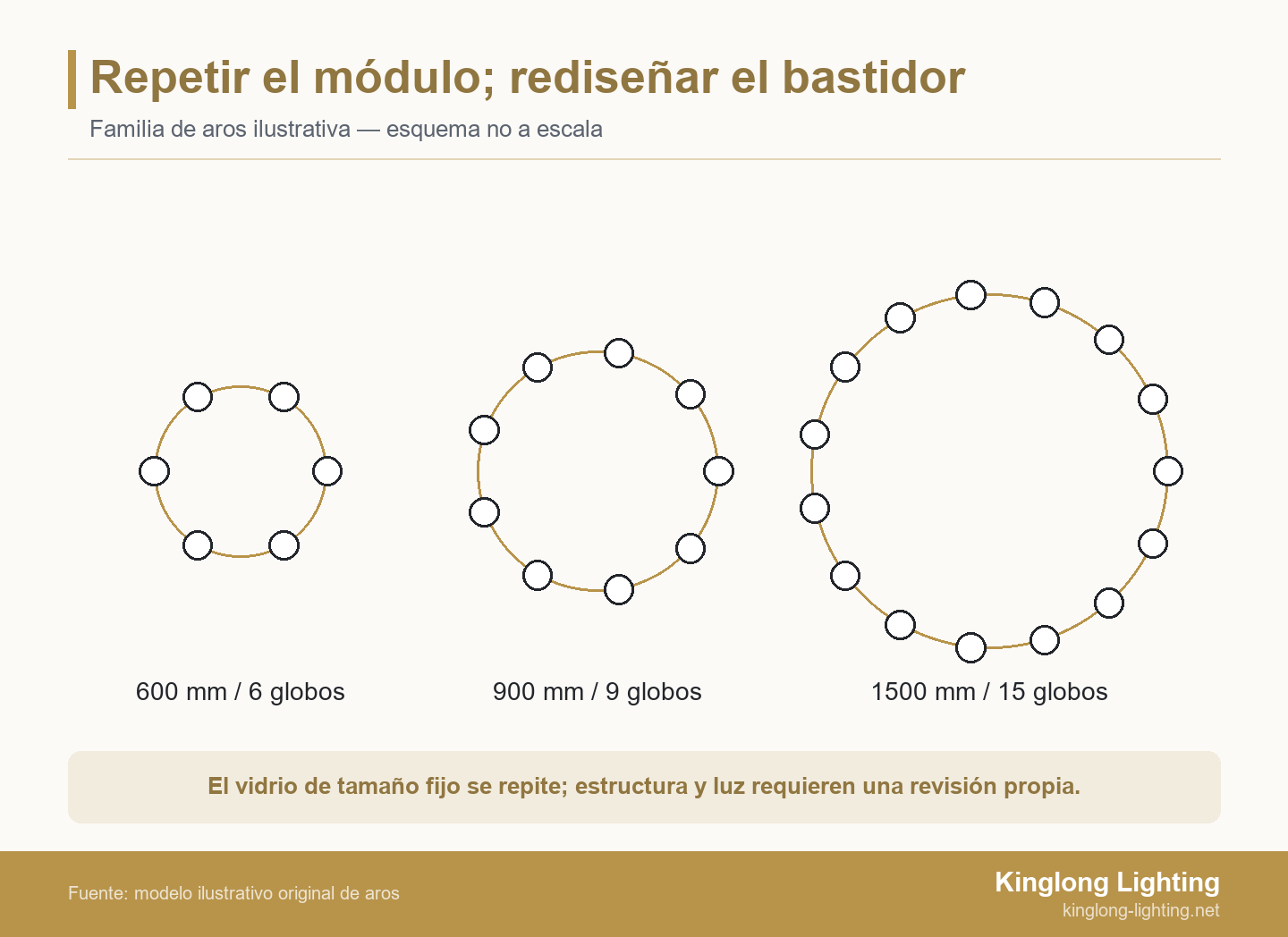

Considere una familia de aros a modo de ejemplo con diámetros de su línea central de 600 mm, 900 mm y 1500 mm. Utiliza, respectivamente, 6, 9 y 15 globos de vidrio idénticos de 100 mm. Dividir la circunferencia de cada aro por su número de globos da un paso sobre la línea central de aproximadamente 314 mm en todas las variantes. El tamaño del módulo y el paso permanecen constantes, pero no la proporción entre el globo y el aro. Son datos de diseño hipotéticos, no un producto de Kinglong Lighting, un proyecto de cliente ni una solución técnica aprobada.

El paso sobre la línea central es la distancia medida a lo largo del aro entre los centros de globos vecinos. Aquí, la línea central del aro pasa por esos centros y los globos están espaciados uniformemente. El cálculo es la circunferencia dividida por la cantidad, o π × diámetro de la línea central ÷ número de globos. Describe una separación medida sobre el arco, no la distancia recta entre centros ni el espacio libre entre las superficies de vidrio. Esas holguras físicas requieren la disposición real y las dimensiones de los componentes.

El ejemplo conserva un ritmo local repetido, no una silueta escalada geométricamente. Esa distinción cambia la revisión del diseño: el aro mayor contiene más repeticiones del globo conocido, mientras que cada globo ocupa una fracción menor del diámetro total. Si el diseñador desea que la lámpara mayor resulte más abierta, esta puede ser una dirección útil. Si la relación entre globos grandes y bastidor define el concepto, el enfoque de módulos fijos puede debilitarlo. Compare las variantes a las distancias de observación previstas antes de elegir.

Escalar también los globos conservaría otra relación, pero generaría piezas de vidrio diferentes y nuevas cuestiones de fijación. Otra posibilidad consiste en cambiar su disposición manteniendo un módulo común. Ninguna alternativa debería elegirse solo para maximizar las piezas compartidas. Indique la prioridad visual elegida y después examine qué cambios de bastidor, cableado, fuente y suspensión se derivan de ella. El cálculo del paso no dice nada sobre la capacidad de soporte, la luz entregada o la viabilidad del acceso para mantenimiento.

Utilice proyectos publicados de iluminación decorativa para hablar con el equipo sobre la escala visual y el contexto arquitectónico. Las fotografías de proyectos pueden comunicar apariencia, pero no validan esta familia de aros hipotética ni demuestran que sus piezas sean intercambiables. El alcance de desarrollo técnico y de muestras debe responder a las variantes realmente propuestas.

Aprobar las variantes, no solo la lámpara protagonista

Compare juntas las variantes de tamaño y después seleccione los justificantes según la característica que cambia. La lámpara mayor puede ser la variante más exigente estructuralmente, mientras que la menor tiene el alojamiento de alimentación más ajustado o sitúa una fuente brillante más cerca de los huéspedes sentados. Aprobar únicamente la lámpara protagonista no responde a esas otras cuestiones. Pida al proveedor que explique qué representa el alcance propuesto de muestras y ensayos y qué sigue siendo específico de cada tamaño.

Preguntas diferentes requieren justificantes diferentes. UL Solutions enumera servicios de evaluación de prestaciones de iluminación que cubren fotometría, ensayos eléctricos y mecánicos, ensayos ambientales y ensayos relacionados con la vida útil como categorías distintas. Es un alcance de servicios, no una prescripción universal de ensayos. El producto correspondiente, el mercado de destino, los requisitos del proyecto y la construcción modificada determinan qué evaluaciones deben aplicarse a la familia propuesta.

Para la aprobación visual, presente las variantes unas junto a otras bajo las condiciones acordadas de iluminación y observación, físicamente cuando sea viable y mediante planos controlados o maquetas cuando no lo sea. Compruebe si las uniones, los cables de suspensión o las tapas de acceso adicionales han cambiado la silueta. En una pieza de vidrio común, compare su detalle de montaje entre tamaños. Para un bastidor o un alojamiento de alimentación rediseñados, solicite el plano correspondiente y los justificantes pertinentes en lugar de trasladar la aprobación de la luminaria de referencia.

Cierre la comparación con un cuadro de variantes que vincule cada designación de luminaria con su revisión de plano, lista de componentes, referencia de acabado, configuración de iluminación y justificantes aprobados. Registre por separado cualquier dimensión dependiente de la obra que siga sin resolverse. Así se podrá evaluar una sustitución posterior según las decisiones que modifica: un equipo de alimentación de recambio visualmente similar puede afectar a los controles, y una pieza de vidrio aparentemente idéntica puede tener otra fijación. Compras y mantenimiento deberían recibir la misma variante identificada, no distintas interpretaciones del nombre de la familia.

Para una consulta de desarrollo a Kinglong Lighting, reúna el cuadro de espacios, los planos de techo, los bocetos acotados de la familia, las características que deben conservarse, la matriz de piezas compartidas y los objetivos de iluminación y control. Utilícelos para comentar el documento de requisitos de la familia de lámparas y solicitar aclaraciones sobre el alcance propuesto de planos y muestras. Esa conversación puede identificar datos pendientes antes de pasar a presupuesto y aprobación; no sustituye la revisión técnica de los responsables del proyecto.

Preguntas frecuentes

¿Una luminaria colgante y un aplique pueden pertenecer a la misma familia?

Sí; pueden compartir un motivo y un acabado sin tener la misma construcción interna ni la misma distribución luminosa. Identifique primero la relación visible y después desarrolle cada luminaria para su posición de montaje y condiciones de observación. La versión de pared puede necesitar otra placa posterior, apantallamiento de la fuente y disposición de acceso. La apariencia común es una decisión de diseño, no una prueba de desarrollo técnico común.

¿Puede redimensionarse una lámpara de araña existente para otro espacio del hotel?

Es posible, pero una luminaria existente es una referencia de diseño, no una prueba de que una versión redimensionada encajará o funcionará adecuadamente. Establezca las nuevas dimensiones del espacio, la interfaz de soporte, la función de iluminación y el acceso de mantenimiento. Confirme también el derecho a adaptar el diseño. El plano redimensionado debería tener su propio alcance de desarrollo identificado, en lugar de heredar la aprobación únicamente por la instalación original.

¿Todos los tamaños deben utilizar la misma muestra de acabado?

Utilice una referencia común de acabado aprobada y compruebe después cómo se ve en los diferentes materiales y formas de la familia. La misma descripción de acabado puede tener una apariencia distinta en un tubo curvo y en un florón amplio. Acuerde muestras de componentes representativas y condiciones de observación para mantener la coherencia visual sin asumir que todas las superficies reflejan la luz de forma idéntica.

¿Una pieza de vidrio compartida hace que los repuestos sean intercambiables?

No por sí sola; la intercambiabilidad también depende de la interfaz de montaje, los controles dimensionales y la revisión identificada del componente. Especifique la pieza de recambio y las variantes de luminaria compatibles, incluido cualquier soporte o conector necesario. Una forma decorativa coincidente no basta si el orificio, el asiento o la fijación son distintos. Mantenga el cuadro de componentes disponible para el equipo de mantenimiento cuando se entregue la familia.
