La documentación de iluminación conforme a obra debe describir lo que realmente se instaló, en lugar de limitarse a reproducir el último diseño aprobado. Vincule los planos finales con los productos y ajustes reales de los drivers, las referencias de acabado, los códigos de componentes y las ubicaciones de montaje. Cuando los registros discrepen, muestre la diferencia y su estado de resolución en vez de ocultarla tras un nuevo número de revisión.
Para una empresa de acondicionamiento o un responsable de compras de diseño y construcción, la tarea consiste en conciliar la información. La propiedad debe poder encontrar los datos correctos de una luminaria cuando el equipo del proyecto ya se haya retirado. Una carpeta aparentemente completa puede fallar en esa prueba si sus archivos describen versiones distintas.
Cerrar las brechas entre lo aprobado y lo instalado

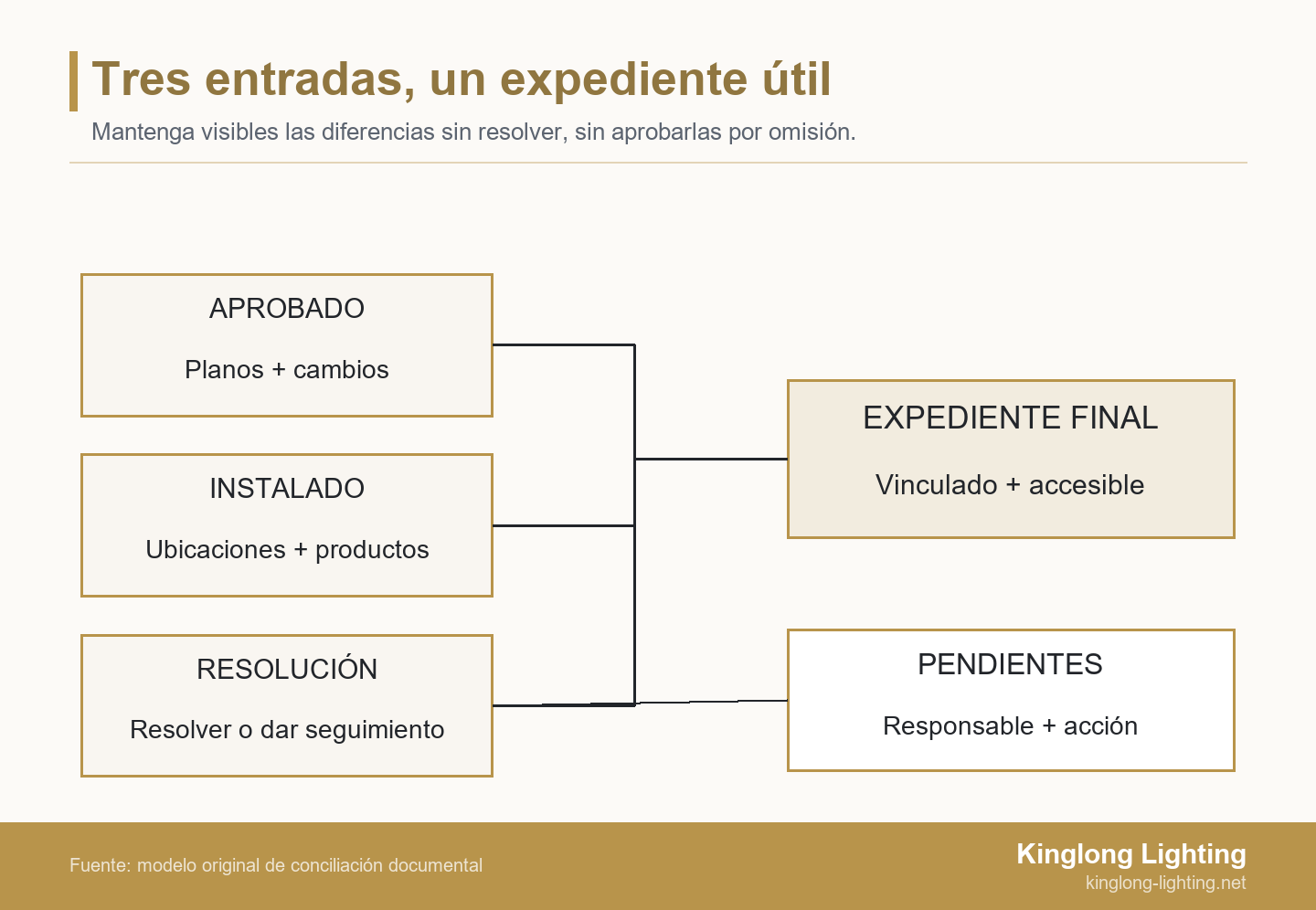

Organice el expediente de iluminación ejecutada alrededor de tres entradas relacionadas: los requisitos aprobados, las pruebas del estado instalado y la resolución de las diferencias. Reúnalas en un índice documental final. Una observación establece qué existe; una aprobación establece qué se ha aceptado. Ninguna debe sustituir tácitamente a la otra.
- Localice la instalación. Vincule el tipo de luminaria con la habitación real, la posición en el techo o el identificador del activo.
- Identifique la versión instalada. Registre su plano, la configuración del driver, la referencia de acabado y el código del componente sustituible.
- Explique las diferencias. Vincule los cambios aprobados y mantenga visibles las cuestiones sin resolver, con un responsable y una próxima acción.
- Pruebe la consulta. Parta de una luminaria y compruebe que el índice conduce a los documentos que le corresponden.
Este es un método de coordinación propuesto, no una especificación documental universal. Acuerde con la propiedad y el equipo del proyecto los archivos, formatos, responsabilidades de comprobación y proceso de aceptación necesarios. Lo importante es la relación entre los registros, no la cantidad de documentos entregados.
Distinguir el diseño aprobado del registro de lo instalado
Un plano aprobado establece la base de diseño, pero no confirma por sí solo la instalación terminada. Reúna las anotaciones de obra, los cambios pertinentes y la confirmación de los productos instalados antes de compilar el registro final. Conserve las referencias de aprobación para que quien revise pueda seguir cómo se apartó la instalación de esa base.
La guía federal estadounidense de especificaciones UFGS 01 78 00 distingue entre las anotaciones conforme a obra mantenidas por el contratista, que reflejan las condiciones reales, y los planos finales compilados a partir de ellas. Esa distinción resulta útil aquí; las cláusulas de la guía para proyectos federales no rigen automáticamente un contrato hotelero privado. Utilice la terminología y las obligaciones acordadas para el proyecto concreto.
Establezca el alcance del cierre documental antes de pedir a los proveedores una última carga de archivos. Los recursos de especificación y compras de iluminación pueden ayudar a plantear las preguntas, pero los requisitos del proyecto determinan qué debe incluirse en la entrega. Identifique quién aporta los datos de producto, quién confirma las ubicaciones en obra y quién revisa la versión terminada.
Una lista de referencia útil identifica el cuadro de luminarias aprobado, los planos coordinados, las referencias de materiales y los registros de cambios posteriores. Marque los archivos sustituidos como históricos para que no compitan con la versión vigente. Un nombre de archivo que contenga «final» no basta: asigne a cada documento un identificador, una revisión y un estado de emisión que el índice pueda citar de forma coherente.
Crear un índice documental de obra ejecutada con referencias cruzadas
Utilice un índice de documentación conforme a obra para vincular cada registro requerido con su luminaria o ubicación, revisión vigente y base de verificación. El índice debe revelar la información que falta e identificar quién la completará. Copie la estructura siguiente en el libro de trabajo del proyecto y sustituya cada indicación por una referencia confirmada o un asunto expresamente pendiente.
| Registro que se debe indexar | Información que se debe introducir | Relación que se debe comprobar | Quién la confirma |
|---|---|---|---|
| Plano de ubicación de luminarias | Identificador y revisión del plano; etiquetas de habitaciones y luminarias | Las posiciones instaladas coinciden con las ubicaciones señaladas | Coordinador de obra responsable |
| Detalle de la luminaria y su montaje | Tipo aplicable, referencia del detalle y revisión | El conjunto instalado y sus interfaces utilizan este detalle | Proveedor e instalador responsable |
| Cuadro final de luminarias | Código de tipo, variante instalada y ubicaciones que abarca | Cada variante instalada dispone de un registro aplicable | Coordinador del expediente |
| Registro del driver | Fabricante, identificador exacto de producto, ajustes confirmados y ubicación | La ficha de producto y la configuración corresponden a la unidad instalada | Especialista eléctrico responsable |
| Documentación de entrega del sistema de control | Referencia aplicable de circuito, grupo, dirección o escena | Las ubicaciones se vinculan con los registros de puesta en servicio del control | Especialista en control |
| Registro de acabado | Código de muestra aprobada; referencia de lote cuando esté disponible | Se distinguen las ubicaciones reales y las variaciones aprobadas | Proveedor y revisor designado del aspecto visual |
| Referencia de componente | Código de pieza, revisión del plano y variante de luminaria aplicable | La referencia identifica la pieza realmente montada | Proveedor, con confirmación de instalación |
| Información de mantenimiento y acceso | Instrucciones aplicables y referencia del detalle de acceso | El método corresponde a la disposición terminada | Proveedor y especialista de obra responsable |
| Cambios y asuntos pendientes | Referencia del cambio, ubicaciones afectadas, estado y próxima acción | No se confunden las pruebas de aprobación con los hechos de la instalación | Persona del proyecto designada para decidir |
Añada a cada fila campos de trabajo para el enlace al archivo, la revisión, las pruebas de confirmación, la fecha de comprobación y las acciones pendientes. Una celda vacía significa que aún no se ha establecido la relación; no debe interpretarse como «no aplicable» sin una razón. Pruebe los enlaces con los permisos de la propiedad, no solo con la cuenta del contratista.
La separación entre categorías importa. UFGS 01 78 23 trata los datos de operación y mantenimiento del fabricante, los esquemas de cableado y control y las instrucciones de desmontaje y sustitución como partes distintas del expediente. En una entrega de iluminación, no debe suponerse que una ficha técnica explica dónde está el driver, cómo se controla o cómo se accede al conjunto instalado.
El proceso publicado por Kinglong para proyectos hoteleros describe planos de ejecución, confirmación de materiales y muestras físicas y documentación de validación final. Son aportaciones del proveedor. Confirme qué registros concretos están incluidos en el alcance del proyecto y combínelos con las pruebas de obra del contratista; un plano del proveedor por sí solo no demuestra el estado final en obra.
Registrar el driver instalado, no solo su familia
Un registro útil del driver vincula la identidad del producto, los ajustes instalados y la información pertinente del control. Mantenga separados esos campos. Dos unidades pueden tener la misma identidad de producto con ajustes confirmados distintos, mientras que un producto de sustitución puede requerir una revisión técnica independiente aunque la apariencia de la luminaria no haya cambiado.
Documentar juntas la identidad del producto y la configuración
La configuración del driver comprende sus ajustes confirmados y las funciones habilitadas en la instalación, y es distinta de su identidad de producto. Registre el fabricante, el modelo completo o identificador de pedido, la revisión de la ficha técnica aplicable y la ubicación física. Añada la configuración instalada y las pruebas utilizadas para confirmarla; copiar una ficha genérica de familia en cada registro de ubicación no significa que el trabajo esté terminado.
Por ejemplo, la ficha técnica de Tridonic identifica su driver mediante una denominación de producto y un número de artículo. Registre los identificadores correspondientes al producto real, en lugar de abreviarlos hasta dejar solo el nombre del fabricante. Es un ejemplo de identificación, no una recomendación de ese driver ni una prueba de compatibilidad con una luminaria concreta.
Cuando corresponda, el especialista eléctrico debe confirmar los ajustes de salida, el modo de control y la referencia al registro de configuración. Distinga el rango disponible de un dispositivo del valor realmente programado. Las etiquetas y los registros existentes de puesta en servicio pueden aportar pruebas; la obtención de información faltante debe seguir las medidas de acceso seguro del proyecto, sin pedir a personal no cualificado que abra equipos energizados.
Vincular los registros de drivers con la documentación de control
La entrega del sistema de control debe permitir localizar el registro que corresponde a cada luminaria instalada. Vincule la ubicación con el circuito, grupo de control, dirección de dispositivo o cuadro de escenas aplicable cuando el sistema utilice esas funciones. Registre la referencia del archivo o informe de control y quién lo entregó, en vez de colocar una dirección sin explicación junto al modelo del driver.
Los datos electrónicos del producto pueden contribuir dentro de su alcance. La DALI Alliance explica que los drivers D4i pueden almacenar y comunicar datos de la luminaria, de energía y de diagnóstico en un formato normalizado. Esa capacidad corresponde a los productos D4i pertinentes; no dé por hecho que todos los drivers DALI la ofrecen ni que los datos se hayan cumplimentado correctamente en esta instalación.
Una exportación de datos de producto no establece por sí sola los nombres de las habitaciones, la intención de las escenas ni el estado de aceptación del proyecto. Conserve los registros de puesta en servicio del control y vincúlelos con la lista real de ubicaciones. Si cambia el nombre de una habitación después de la puesta en servicio, actualice la correspondencia para que el equipo de explotación no pierda la ruta hasta su información de control.
Vincular acabados y códigos de componentes con las ubicaciones instaladas
Los registros de acabados y componentes necesitan vínculos con las ubicaciones, no solo fotografías atractivas de muestras. Relacione la referencia de acabado aprobada y el código del plano del componente con la variante de luminaria instalada. Conserve los datos de lote cuando estén disponibles y sean pertinentes; si no se facilitó un número de lote, señale esa carencia en lugar de inventar un código con apariencia de trazabilidad.
Una descripción como «latón cepillado» deja varias preguntas abiertas. ¿Qué muestra física aprobada sirve de referencia? ¿El código abarca el florón, la suspensión y el cuerpo decorativo? ¿Se aceptaron variaciones visibles en zonas concretas? Registre el identificador de la muestra y la aprobación pertinente y distinga después un acabado específico de una zona, ya aceptado, de una discrepancia sin explicar.
El mismo criterio se aplica al vidrio, al cristal y a otros componentes decorativos. Un código de componente solo resulta útil si el plano o registro del proveedor asociado identifica la geometría, el montaje y la revisión correspondientes. Las siluetas parecidas no demuestran intercambiabilidad. Si una pieza no tiene código del fabricante, acuerde una referencia de proyecto controlada y vinculada a un plano identificable, en lugar de tratar una fotografía como especificación completa.
El portfolio de proyectos de iluminación decorativa aporta contexto visual sobre formas instaladas y entornos. Utilícelo para debatir qué conjuntos y acabados necesitan identificación. Las imágenes del portfolio no demuestran la presencia de un driver oculto, la aceptación de una sustitución de componente ni un lote concreto; el registro del proyecto necesita sus propias pruebas.
Distinga las referencias de acabado conservadas del stock de reposición. El índice de entrega debe indicar dónde se encuentra la referencia aprobada y la lista de componentes aplicable, mientras que el registro de existencias controla las cantidades disponibles para uso. Así se evita consumir la única muestra de referencia visual durante una primera visita de mantenimiento.
Resolver discrepancias sin convertir los registros en aprobaciones
Cuando las pruebas de instalación contradigan el conjunto aprobado, registre por separado el estado observado, su situación de aprobación y la próxima acción. Actualizar un plano conforme a obra documenta una condición; no autoriza por sí solo una sustitución. Los responsables de decisión del proyecto deben establecer si la diferencia se acepta, requiere corrección o sigue sin resolverse.
Utilice este registro de discrepancias junto con el índice documental. Mantenga una fila por incidencia y divídala cuando las ubicaciones afectadas necesiten decisiones diferentes.
| Identificar la discrepancia | Registrar la base | Asignar la próxima acción | Cerrar los registros vinculados |
|---|---|---|---|
| Identificador de incidencia; ubicaciones afectadas; producto o condición instalada | Base aprobada; pruebas de campo; estado de aprobación actual | Revisor designado; pregunta o corrección necesaria; fecha acordada | Referencia de resolución; identificadores de archivos revisados; confirmación y fecha de comprobación |
La fila solo está completa cuando la resolución indicada puede seguirse hasta los documentos afectados. Un cambio de driver aceptado puede modificar el cuadro, el registro de configuración y la referencia de mantenimiento sin cambiar una posición de techo. Reubicar un driver remoto también puede afectar al acceso y al cableado. Compruebe las consecuencias del cambio concreto en vez de volver a emitir automáticamente archivos ajenos a él.
Si la diferencia modifica la intención de diseño, la selección de producto o el alcance comercial, utilice la guía de ingeniería de valor para iluminación decorativa al preparar las preguntas de revisión. No reclasifique una sustitución más económica o cómoda como una simple corrección documental por el mero hecho de que ya esté instalada.
En una entrega por fases, indique el límite de cada emisión: zonas cubiertas, revisiones vigentes, exclusiones y acciones pendientes. Un expediente parcial puede ser útil, pero no debe aparentar que certifica zonas sin resolver. Las incertidumbres de seguridad corresponden al especialista cualificado responsable y al proceso de aceptación del proyecto; el controlador documental no puede cerrarlas cambiando una etiqueta de estado.
Probar el registro frente a una variante instalada
Una variante local del driver puede volver inexacto un cuadro de tipos que parece completo. El siguiente ejemplo inventado muestra por qué importa la lista de ubicaciones incluso cuando todas las luminarias de pared tienen el mismo aspecto.
Ejemplo: un cambio de driver en cuatro de veinte habitaciones
En este ejemplo ilustrativo, un coordinador de acondicionamiento cierra un expediente de 20 habitaciones con el mismo tipo de aplique. Cuatro habitaciones contienen un producto driver distinto. El cuadro final solo menciona el driver original. Los registros de etiquetas obtenidos de forma segura revelan la diferencia en esas 4 habitaciones, pero el expediente no contiene ni una aprobación vinculada ni la confirmación de la configuración modificada.
Las luminarias visibles no explican si el segundo driver fue una sustitución aceptada o un cambio sin aprobar. El coordinador identifica las habitaciones afectadas y solicita a los revisores responsables del área eléctrica y del proyecto que establezcan su estado. Emitir una sola referencia de driver sin reservas para todo el grupo ocultaría la variante y podría dirigir al personal de mantenimiento futuro hacia información errónea.
Supongamos que la revisión confirma que el sustituto se acepta con una configuración documentada. El equipo registra esa resolución, identifica las ubicaciones de cada driver y actualiza el cuadro, los detalles eléctricos aplicables, el registro de configuración y la referencia de mantenimiento. Si la revisión no respalda la aceptación, la incidencia sigue abierta para la corrección pertinente; no se cambia simplemente la etiqueta del plano a «aprobado».
A continuación, el equipo comprueba las cuatro ubicaciones afectadas frente al expediente corregido y prueba si la propiedad puede recuperar el registro adecuado para ambas versiones instaladas. Cualquier confirmación restante figura como acción abierta. Estas cantidades y resultados son hipotéticos: no describen trabajo de campo de Kinglong ni establecen cuántas luminarias inspeccionar. La cobertura real de verificación, los trabajos eléctricos y la aceptación siguen los procedimientos acordados del proyecto.
Entregar un expediente que la propiedad pueda consultar y mantener
Antes de emitir el expediente, pruebe la ruta desde una luminaria física hasta su plano actual de ubicación, la configuración confirmada del driver, la referencia de componente aplicable y las instrucciones de mantenimiento. Pida al representante de la propiedad que realice una consulta con el acceso previsto para la entrega. Un expediente que solo funciona mediante las carpetas personales del contratista saliente no constituye una entrega duradera.
El National Institute of Building Sciences describe la planificación de la entrega COBie en función de qué datos se necesitan, cuándo y quién los entregará y revisará. Aplique esa disciplina al expediente de iluminación sin afirmar que este índice constituye un entregable conforme a COBie. Los requisitos reales de información de la propiedad determinan cualquier entrega de datos estructurados.
- Confirme que el índice cubre las ubicaciones acordadas y las variantes instaladas.
- Compruebe los enlaces de archivos y las revisiones vigentes con los permisos de la propiedad.
- Conserve las referencias de cambios y enumere los asuntos pendientes con sus próximas acciones.
- Registre la fecha de emisión, los destinatarios y la persona responsable de futuras actualizaciones.
Si falta información del proveedor, reúna el cuadro de luminarias, los planos anotados y la lista de discrepancias abiertas para tratar con Kinglong la documentación que corresponde al proveedor. Pregunte qué registros de los productos suministrados están disponibles y qué puntos requieren aclaración para incorporar la respuesta al expediente del proyecto. La verificación en obra, la revisión especializada y la aceptación final siguen siendo responsabilidad de las partes designadas para esas tareas.
