Исполнительная документация освещения должна описывать фактически смонтированную систему, а не просто воспроизводить последнюю согласованную проектную версию. Свяжите итоговые чертежи с конкретными установленными драйверами и их настройками, эталонами отделки, кодами компонентов и местами монтажа. Если документы противоречат друг другу, укажите расхождение и статус его устранения, вместо того чтобы скрывать его за новым номером редакции.
Для подрядчика по отделке и оснащению или руководителя закупок в проектно-строительном контракте задача состоит в сверке данных. После ухода проектной команды заказчик должен находить правильную информацию о конкретном светильнике. Даже полностью заполненная папка не решает эту задачу, если её файлы описывают разные версии исполнения.
Устраните разрывы между согласованным и смонтированным

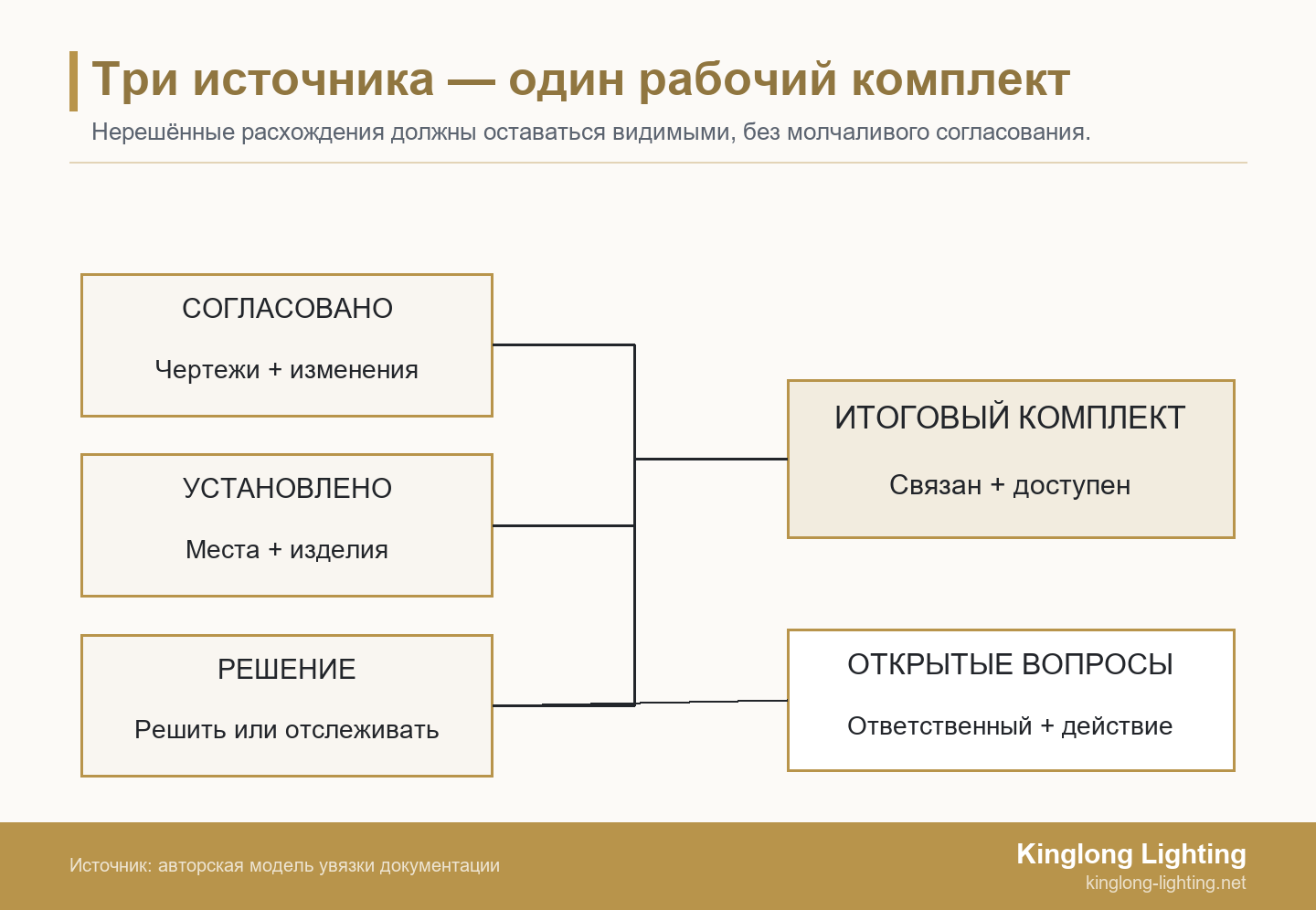

Соберите исполнительный комплект освещения на основе трёх взаимосвязанных источников: согласованных требований, подтверждений фактического монтажа и решений по обнаруженным расхождениям. Объедините их в итоговом реестре документов. Наблюдение устанавливает, что существует на объекте; согласование устанавливает, что было принято. Одно не должно незаметно подменять другое.
- Установите место монтажа. Свяжите тип светильника с фактическим помещением, позицией на потолке или идентификатором оборудования.
- Определите установленное исполнение. Зафиксируйте его чертёж, конфигурацию драйвера, эталон отделки и код заменяемого компонента.
- Объясните расхождения. Дайте ссылки на согласованные изменения, а нерешённые вопросы оставьте видимыми, указав ответственного и следующее действие.
- Проверьте поиск. Начните с конкретного светильника и убедитесь, что реестр приводит к относящимся к нему документам.
Это предлагаемый способ координации, а не универсальная спецификация документации. Согласуйте с заказчиком и командой проекта необходимые файлы, форматы, обязанности по проверке и порядок приёмки. Важна связь между документами, а не количество переданных файлов.
Отделите согласованный проект от данных о фактическом монтаже
Согласованный чертёж задаёт исходную проектную основу, но сам по себе не подтверждает завершённый монтаж. До подготовки итоговых документов соберите отметки с площадки, относящиеся к делу изменения и подтверждения установленных изделий. Сохраните ссылки на согласования, чтобы проверяющий мог проследить, как фактическое исполнение отклонилось от исходной основы.
Американская федеральная типовая спецификация UFGS 01 78 00 различает отметки о фактическом исполнении, которые ведёт подрядчик, и итоговые исполнительные чертежи, составленные на их основе. Это различие полезно и здесь; однако положения руководства для федеральных проектов не распространяются автоматически на частный гостиничный контракт. Используйте терминологию и обязательства, согласованные для конкретного проекта.
Определите состав закрывающей документации до того, как запросить у поставщиков окончательную загрузку файлов. Материалы по спецификациям и закупкам освещения помогут сформулировать вопросы, но состав передачи определяется требованиями самого проекта. Установите, кто предоставляет сведения об изделиях, кто подтверждает места монтажа и кто проверяет готовый выпуск.
Полезный перечень исходных документов включает согласованную ведомость светильников, скоординированные чертежи, эталоны материалов и последующие записи об изменениях. Пометьте заменённые файлы как архивные, чтобы они не конкурировали с актуальным выпуском. Слова «финальный» в имени файла недостаточно: каждому документу нужны идентификатор, редакция и статус выпуска, на которые реестр сможет ссылаться единообразно.
Создайте реестр исполнительных документов с перекрёстными ссылками
Свяжите в реестре каждый требуемый документ с его светильником или местом, текущей редакцией и основанием для проверки. Реестр должен показывать недостающую информацию и того, кто её предоставит. Скопируйте приведённую ниже структуру полей в рабочую таблицу проекта, затем замените каждую подсказку подтверждённой ссылкой либо явно открытым вопросом.
| Документ для реестра | Какие данные внести | Какую связь проверить | Кто подтверждает |
|---|---|---|---|
| План расположения светильников | Идентификатор и редакция чертежа, обозначения помещений и светильников | Фактические позиции совпадают с отмеченными местами | Ответственный координатор на объекте |
| Узел светильника и его крепления | Применимый тип, ссылка на узел и редакция | Смонтированная сборка и её сопряжения соответствуют этому узлу | Поставщик и ответственный монтажник |
| Итоговая ведомость светильников | Код типа, установленный вариант и перечень относящихся к нему мест | Для каждого установленного варианта есть применимый документ | Координатор комплекта документации |
| Карточка драйвера | Изготовитель, точный идентификатор изделия, подтверждённые настройки и место | Технический лист и конфигурация относятся к установленному устройству | Ответственный специалист по электрооборудованию |
| Документация передачи системы управления | Применимая ссылка на цепь, группу, адрес или сцену | Места связаны с документами наладки и ввода системы управления | Специалист по системе управления |
| Карточка отделки | Код согласованного образца; ссылка на партию при наличии | Фактические места и согласованные вариации различимы | Поставщик и назначенный проверяющий внешний вид |
| Ссылка на компонент | Код детали, редакция чертежа и соответствующий вариант светильника | Ссылка идентифицирует фактически установленную деталь | Поставщик с подтверждением монтажа |
| Сведения об обслуживании и доступе | Применимые инструкции и ссылка на узел доступа | Способ обслуживания соответствует завершённому монтажу | Поставщик и ответственный специалист на объекте |
| Изменения и открытые вопросы | Ссылка на изменение, затронутые места, статус и следующее действие | Подтверждения согласования не смешаны с фактами монтажа | Назначенное поимённо лицо, принимающее решения по проекту |
Для каждой строки добавьте рабочие поля: ссылку на файл, редакцию, подтверждающие материалы, дату проверки и нерешённое действие. Пустая ячейка означает, что связь пока не установлена; без объяснения её нельзя считать отметкой «неприменимо». Проверяйте файловые ссылки с правами заказчика, а не только из учётной записи подрядчика.
Разделение категорий имеет значение. UFGS 01 78 23 рассматривает данные изготовителя по эксплуатации и обслуживанию, схемы проводки и управления, а также инструкции по снятию и замене как отдельные части комплекта. При передаче освещения нельзя предполагать, что технический лист изделия уже отвечает на вопросы, где находится драйвер, как он управляется и как получить доступ к установленной сборке.
В опубликованном процессе Kinglong для гостиничных проектов описаны рабочие чертежи, подтверждение материалов и физических образцов, а также документы окончательного согласования. Это вклад поставщика. Уточните, какие именно документы входят в объём проекта, а затем объедините их с подтверждениями подрядчика с площадки: один чертёж поставщика не устанавливает окончательное состояние на объекте.
Зафиксируйте установленный драйвер, а не только его серию
Полезная карточка драйвера связывает идентичность изделия, фактические настройки и относящиеся к нему сведения об управлении. Разделяйте эти поля. Два устройства могут иметь одинаковый идентификатор изделия, но разные подтверждённые настройки; при этом замена на другое изделие может требовать отдельной технической проверки, даже если внешний вид светильника не изменился.
Храните идентификатор изделия вместе с его конфигурацией
Конфигурация драйвера — это подтверждённые настройки и включённые функции установленного устройства, отдельно от идентификатора самого изделия. Укажите изготовителя, полную модель или заказываемый артикул, применимую редакцию технического листа и физическое расположение. Добавьте фактическую конфигурацию и основания её подтверждения; копирование общего листа серии в каждую карточку места ещё не означает, что работа завершена.
Например, технический лист Tridonic идентифицирует драйвер и обозначением изделия, и артикульным номером. Записывайте идентификаторы фактического продукта, не сокращая их до названия изготовителя. Это пример идентификации, а не рекомендация данного драйвера и не доказательство его совместимости с конкретным светильником.
Если это применимо, специалист по электрооборудованию должен подтвердить выходные настройки, режим управления и ссылку на запись конфигурации. Отличайте доступный диапазон устройства от фактически запрограммированного значения. Маркировка и имеющиеся документы наладки могут служить доказательствами; получение недостающих сведений должно соответствовать правилам безопасного доступа на проекте, а не предполагать поручение неквалифицированному персоналу открывать оборудование под напряжением.
Свяжите карточки драйверов с передачей системы управления
Комплект по системе управления должен позволять найти запись, относящуюся к каждому установленному светильнику. Свяжите место светильника с применимой цепью, группой управления, адресом устройства или ведомостью сцен, если система использует такие функции. Запишите ссылку на файл или отчёт по управлению и того, кто его предоставил, вместо необъяснённого адреса рядом с моделью драйвера.
Электронные данные изделий могут дополнять комплект в пределах своих возможностей. DALI Alliance поясняет, что драйверы D4i способны хранить и передавать сведения о светильнике, энергопотреблении и диагностике в стандартизованном формате. Эта возможность относится к соответствующим изделиям D4i; не следует считать, что ею обладает каждый драйвер DALI или что данные в данной установке заполнены правильно.
Экспорт данных изделия сам по себе не устанавливает названия помещений, назначение сцен или статус приёмки проекта. Сохраните документы наладки системы управления и свяжите их с перечнем фактических мест монтажа. Если после наладки название помещения изменилось, обновите соответствие, чтобы эксплуатационная команда не потеряла путь от помещения к сведениям о его управлении.
Привяжите отделку и коды компонентов к местам монтажа
Карточкам отделки и компонентов нужны ссылки на места, а не только привлекательные фотографии образцов. Свяжите согласованный эталон отделки и код чертежа компонента с установленным вариантом светильника. Сохраните данные партии, когда они доступны и существенны; если номер партии не предоставлен, обозначьте пробел, вместо того чтобы выдумывать код с видимостью прослеживаемости.
Описание отделки вроде «шлифованная латунь» оставляет несколько вопросов. Какой согласованный физический образец служит эталоном? Распространяется ли код на потолочную чашу, подвес и декоративный корпус? Были ли видимые различия приняты в отдельных зонах? Зафиксируйте идентификатор образца и соответствующее согласование, затем отличите принятую отделку конкретной зоны от необъяснённого несовпадения.
Тот же подход относится к стеклу, хрусталю и другим декоративным компонентам. Код компонента полезен, только если связанный чертёж или документ поставщика определяет применимую геометрию, крепление и редакцию. Сходные силуэты не доказывают взаимозаменяемость. Если у детали нет кода изготовителя, согласуйте контролируемое проектное обозначение со ссылкой на идентифицируемый чертёж, а не считайте фотографию полной спецификацией.
Портфолио проектов декоративного освещения даёт визуальный контекст установленных форм и интерьеров. Используйте его, чтобы обсудить, какие сборки и виды отделки требуется идентифицировать. Изображения портфолио не подтверждают скрытый драйвер, согласованную замену компонента или конкретную партию; проектным записям нужны собственные доказательства.
Отделяйте сохранённые эталоны отделки от запаса на замену. Реестр передачи должен вести к месту хранения согласованного эталона и применимому перечню компонентов, тогда как складской учёт отражает количество деталей, доступных для использования. Это предотвращает расходование единственного эталона внешнего вида во время одного из первых обслуживаний.
Разрешайте расхождения, не превращая записи в согласования
Когда подтверждения монтажа противоречат согласованному комплекту, отдельно фиксируйте наблюдаемое состояние, его статус согласования и следующее действие. Обновление исполнительного чертежа документирует состояние; само по себе оно не разрешает замену. Ответственные за решения участники проекта должны установить, принято ли расхождение, требует ли исправления или остаётся нерешённым.
Ведите этот реестр расхождений параллельно с реестром документов. На каждый вопрос отводите отдельную строку и разделяйте строки, если по затронутым местам нужны разные решения.
| Определить расхождение | Зафиксировать основания | Назначить следующее действие | Закрыть связанные документы |
|---|---|---|---|
| Идентификатор вопроса; затронутые места; установленное изделие или состояние | Согласованная основа; подтверждения с площадки; текущий статус согласования | Назначенный проверяющий; требуемое уточнение или исправление; согласованный срок | Ссылка на решение; идентификаторы изменённых файлов; подтверждение и дата проверки |
Строка считается завершённой лишь тогда, когда указанное решение прослеживается в затронутых документах. Принятая замена драйвера может изменить ведомость, запись конфигурации и ссылку по обслуживанию без изменения потолочной позиции. Перенос выносного драйвера также может затронуть сведения о доступе и проводке. Проверьте последствия конкретного изменения, вместо автоматического перевыпуска не связанных с ним файлов.
Если расхождение затрагивает проектный замысел, выбор конкретного изделия или коммерческий объём работ, подготовьте вопросы для рассмотрения с учётом этих изменений. Более дешёвую или удобную замену нельзя объявлять всего лишь исправлением документации. Сам по себе тот факт, что изделие уже было установлено на объекте, не даёт оснований для такой переклассификации. Для подготовки вопросов к этому рассмотрению используйте руководство по стоимостной оптимизации декоративного освещения.
При поэтапной передаче указывайте границы каждого выпуска: охваченные зоны, текущие редакции, исключения и невыполненные действия. Частичный комплект может быть полезен, но не должен создавать впечатление подтверждения нерешённых зон. Неопределённости, связанные с безопасностью, остаются в ведении ответственного квалифицированного специалиста и процедуры приёмки проекта; специалист по документообороту не может закрыть их сменой метки статуса.
Проверьте документы на примере установленного отличия
Локальная вариация драйвера может сделать внешне полную ведомость типов неточной. Следующий вымышленный пример показывает, почему перечень мест важен, даже когда все настенные светильники выглядят одинаково.
Пример: замена драйвера в четырёх из двадцати номеров
В этом иллюстративном примере координатор отделки и оснащения закрывает комплект для 20 номеров с одинаковым типом бра. В четырёх номерах установлен другой драйвер. В итоговой ведомости указан только исходный драйвер. Безопасно полученные сведения с маркировки выявляют различие в этих 4 номерах, однако в комплекте нет ни связанного согласования, ни подтверждения изменённой конфигурации.
По внешнему виду светильников нельзя установить, был ли второй драйвер принятой заменой или несогласованным изменением. Координатор определяет затронутые номера и просит ответственных проверяющих по электрооборудованию и проекту установить статус. Единственная ссылка на драйвер без оговорок для всей группы номеров скроет различие и может привести будущий обслуживающий персонал к неверной информации.
Предположим, проверка подтверждает, что замена принята с документированной конфигурацией. Команда фиксирует решение, указывает места установки каждого драйвера и обновляет ведомость, применимые электротехнические узлы, запись конфигурации и ссылку по обслуживанию. Если проверка не даёт оснований для принятия, вопрос остаётся открытым для надлежащего исправления; чертёж нельзя просто переименовать в «согласованный».
Затем команда проверяет четыре затронутых места по исправленному комплекту и выясняет, может ли заказчик найти правильную запись для обоих установленных исполнений. Все оставшиеся подтверждения заносятся в открытые действия. Эти числа и результаты гипотетические: это не полевые работы Kinglong и не правило о количестве проверяемых светильников. Фактический охват проверки, электротехнические работы и приёмка следуют согласованным процедурам проекта.
Передайте комплект, который заказчик сможет находить и поддерживать
До выпуска проверьте путь от физического светильника к актуальному плану расположения, подтверждённой конфигурации драйвера, применимой ссылке на компонент и инструкциям по обслуживанию. Попросите представителя заказчика выполнить поиск с предусмотренным при передаче доступом. Комплект, работающий только через личные папки уходящего подрядчика, не обеспечивает долговременную передачу информации.
National Institute of Building Sciences описывает планирование передачи COBie через вопросы о том, какие данные нужны, когда они требуются и кто их предоставит и проверит. Примените этот принцип к комплекту освещения, не утверждая, что данный реестр представляет собой результат, соответствующий COBie. Любая передача структурированных данных определяется реальными информационными требованиями заказчика.
- Подтвердите, что реестр охватывает согласованные места и установленные варианты.
- Проверьте актуальные файловые ссылки и редакции с правами доступа заказчика.
- Сохраните ссылки на изменения и перечислите нерешённые вопросы со следующими действиями.
- Зафиксируйте дату выпуска, получателей и ответственного за будущие обновления.
Если сведений поставщика не хватает, подготовьте ведомость светильников, чертежи с отметками и перечень нерешённых расхождений, чтобы обсудить с Kinglong документацию со стороны поставщика. Уточните, какие документы на поставленные изделия доступны и какие вопросы требуют прояснения, чтобы включить ответ в комплект проекта. Проверка на объекте, специализированная экспертиза и окончательная приёмка остаются за сторонами, назначенными для этих задач.
Частые вопросы
Могут ли фотографии заменить исполнительные чертежи освещения?
Фотографии могут дополнять сведения о фактическом монтаже, но не заменяют требуемые чертежи и связанные ведомости. Чёткое изображение может подтвердить маркировку, отделку или видимое место, не устанавливая скрытые трассы, размеры или полную схему цепи. Свяжите фотографии с соответствующим местом и записью и предоставьте чертёж либо другой результат, требуемый проектом.
Следует ли копировать неизвестные настройки драйвера из согласованной документации?
Нет; оставьте неподтверждённую фактическую настройку явно открытым информационным вопросом. Согласованная документация показывает запланированную конфигурацию, но не обязательно значение, запрограммированное на объекте. Определите, кто может подтвердить настройку по подходящим записям или в ходе безопасной проверки специалистом. Зафиксируйте способ и результат подтверждения, а не превращайте предположение в якобы проверенное поле.
Кто утверждает итоговую документацию освещения?
Кто утверждает каждую часть, определяется согласованными обязанностями и процедурой приёмки проекта. Поставщик может подтвердить сведения о своих изделиях, монтажник — места, а специалист по управлению — документы наладки. Затем назначенный проверяющий принимает комплект в рамках проектных договорённостей. Подтверждение продукции одним поставщиком нельзя считать согласованием всех условий на объекте или договорных требований.
Что происходит при замене драйвера после передачи объекта?
После согласованной замены обновите затронутую исполнительную запись и связанные сведения по обслуживанию. Зафиксируйте новый идентификатор изделия, подтверждённую конфигурацию, соответствующее место и ссылку на выполненную работу, затем проверьте, изменились ли сведения об управлении или компонентах. Сохраните прежнюю запись в истории, вместо того чтобы оставлять две внешне актуальные версии. Эксплуатационная команда должна знать, кто поддерживает эти связи после завершения первоначального проекта.
