Журнал изменений светильников на заказ: единая информационная основа от концепции до производства

Свяжите журнал изменений с утверждённым комплектом документов

Журнал изменений светильников на заказ связывает каждый запрос с затронутыми светильниками, редакциями документов, оценкой последствий, подтверждениями согласования и допуском в производство. Его задача — не просто перечислить самые новые чертежи. Он позволяет дизайнеру, покупателю и изготовителю определить одну и ту же утверждённую инструкцию, включая вопросы, по которым работы пока приостановлены.

Начните вести журнал до того, как комментарии к концепции станут инструкциями для цеха. Присвойте каждому запросу постоянный идентификатор, сохраните его источник и свяжите с ним конкретные файлы, определяющие предлагаемое изменение. Зафиксируйте, кто принимает дизайн, кто принимает его коммерческие последствия и кто разрешает затронутые производственные работы. Приведённый ниже шаблон — практическая отправная точка; адаптируйте обязанности и названия статусов к фактическим договорённостям по проекту.

Разделяйте изменения, редакции документов и решения о допуске

Запрос на изменение описывает предлагаемое отличие; редакция документа идентифицирует выпущенный файл; решение о допуске разрешает определённое использование. Эти записи могут продвигаться в разное время. Новый чертёж может ещё ожидать утверждения образца или проверки стоимости, поэтому одна лишь буква редакции не означает разрешения на изготовление.

• Идентификация изменения: свяжите исходный комментарий с конкретной позицией светильника и местом установки, а не с общей инструкцией обновить проект.
• Идентификация документов: отдельно зафиксируйте каждый затронутый чертёж, ведомость отделки и ссылку на образец, включая связанные документы, которые остаются без изменений.
• Идентификация решения: укажите утверждённый объём, оставшиеся условия и разрешённый этап производства, приложив подтверждение решения.

Руководство UK BIM Framework иллюстрирует это различие: редакция и статус чертежа учитываются отдельно, а публикации предшествуют авторизация и принятие. Эти коды BIM не являются универсальными кодами для производства светильников. Для комплекта светильников на заказ полезный вывод имеет более узкую область применения: идентификатор файла и разрешённое назначение должны быть видны отдельно.

Определите исходный комплект до регистрации изменений

Исходный комплект — это идентифицированный набор документов, с которым сравнивают предлагаемое изменение. Запишите точные идентификаторы и редакции файлов, ссылки на образцы и разрешённое использование. Папка с названием «освещение утверждено» не доказывает, что находящиеся в ней чертёж, ведомость отделки и образец относятся к одному решению.

Для группы подвесных светильников исходный комплект может включать чертёж расположения, чертежи отдельных светильников, ведомость подвесов, спецификацию отделки, данные источников света и блоков питания, требования к управлению и интерфейс крепления. Перечисляйте документы, которые действительно определяют данный светильник; не создавайте ссылки на несуществующие файлы. Если деталь не определена, назовите недостающую информацию и человека, который должен её предоставить.

ASME Y14.35 посвящён идентификации и регистрации редакций чертежей и связанных документов. Опубликованная область применения поддерживает рассмотрение не только самого чертежа. Она не устанавливает, что каждый проект освещения использует приведённый ниже журнал или что ведомость отделки должна иметь ту же букву редакции, что и чертёж светильника.

Определите также разрешённое использование исходного комплекта. Концепция, принятая для дальнейшей визуальной проработки, отличается от комплекта, допущенного к закупке или изготовлению. Если согласования дают разные люди, сохраняйте области каждого решения, а не объединяйте их под необъяснённым статусом «утверждено».

Сохраняйте неизменной ссылку на исходный комплект при поступлении новых предложений. Иначе проверяющий может сравнить изменённый чертёж с другим, ещё не согласованным изменением и потерять исходное решение. Материалы Kinglong Lighting для проектов освещения помогут выявить смежные вопросы спецификации при подготовке первоначального задания. Однако проектному журналу всё равно нужны собственные фактические ссылки на документы и согласования.

Шаблон журнала изменений светильников на заказ для копирования

Используйте одну строку на запрос изменения и связанные дочерние записи, если для нескольких групп светильников нужны разные решения. Следующую таблицу полей можно скопировать в общую электронную таблицу или реестр документов. Для удобства чтения она показывает одну полную запись по вертикали; в рабочем журнале названия полей могут стать заголовками столбцов.

Заполненная строка должна позволять другому координатору найти запрос, восстановить решение и определить, чем вправе пользоваться цех. Пустые ячейки предназначены для данных проекта и не заменяют проверку. Связывайте сообщения о согласовании и контролируемые файлы со строкой, чтобы журнал оставался указателем на подтверждающие материалы.

Согласуйте значения статусов до их использования. «На проверке» может означать отсутствие разрешения на производство; «разрешено для образца» — разрешение только на согласованные работы по прототипу; «допущено к изготовлению» — разрешение для определённых позиций и документов. Это предлагаемые понятные названия, а не универсальная система согласования. Описывайте любую приостановку достаточно ясно, чтобы поставщик не определял её границы самостоятельно.

Назначьте одного ответственного за журнал, который поддерживает согласованность запросов и ссылок. Ему не обязательно иметь все полномочия по утверждению. Дизайнер может принять внешний вид, соответствующий технический специалист — оценить изменённый интерфейс, а закупки — принять коммерческое последствие. Ответственный за журнал фиксирует эти решения; редактирование электронной таблицы не даёт ему полномочий их принимать.

Проследите последствия каждого изменения за пределами чертежа

Запрос на изменение отделки может затронуть материал, способ нанесения отделки, внешний вид образца и детали, производство которых уже запущено. Изменение размеров может повлиять на длину подвесов, точки крепления, упаковку или доступ. Проверяйте реальные зависимости, а не записывайте «без влияния» лишь потому, что изменение кажется небольшим на визуализации.

Начните с изменяемой характеристики светильника. Для металлической отделки более тёплого оттенка спросите, на какие компоненты она распространяется и какой физический образец определяет желаемый внешний вид. Для увеличенной длины подвеса проверьте ведомость подвесов, размеры на объекте и монтажную информацию. При выборе другого блока питания определите предпосылки управления и документы, опирающиеся на первоначальный выбор. Проверки зависят от изменённой характеристики; не каждому запросу нужен один и тот же перечень.

Инструменты сравнения и наложения Bluebeam выделяют различия между чертежами обводкой в виде облака или цветными слоями. Это помогает проверяющему найти изменения геометрии. Но результат сравнения сам по себе не доказывает, что отдельно выпущенные ведомость отделки, коммерческое предложение или решение по образцу приведены в соответствие. Фиксируйте эти проверки рядом с результатом сравнения чертежей.

Не скрывайте пока неизвестные коммерческие последствия. Запись «Ожидается подтверждение стоимости изменённой отделки» полезнее пустой ячейки или необоснованного нуля. Спросите изготовителя, какие материалы или операции затронуты, и запросите датированный ответ по стоимости и срокам для предлагаемой редакции. Разделяйте время ответа на запрос и время изготовления изменённого светильника: ни одно из них автоматически не следует из даты утверждения дизайна.

Kinglong описывает проверку чертежей, изготовление прототипов и утверждение образцов в своём процессе разработки светильников на заказ. На этих этапах уместно уточнять, как предлагаемое изменение влияет на документацию и образец светильника. Подтвердите объём проверки для конкретного проекта; публичное описание процесса не доказывает, что Kinglong использует именно этот журнал или что у каждой редакции есть фиксированный срок обработки.

Если изменение не затрагивает связанный документ, запишите, почему его текущая версия остаётся действительной. Отделка каркаса может измениться без изменения ссылки на стекло, а новая форма стекла может затронуть и чертёж расположения. Пометка «проверено, без изменений» позволяет избежать ненужных перевыпусков и даёт следующему проверяющему основание доверять сохранённой зависимости.

Практический пример: одно изменение отделки, две группы светильников

Следующий пример иллюстративный: это не проект Kinglong и не измеренный производственный результат. После утверждения концепции дизайнер интерьера получает запрос на более тёплый оттенок отделки для одной зоны гостиницы, пока поставщик готовит документы для допуска к нанесению покрытия. Вопрос не в том, какой файл пришёл последним, а в том, к какой группе светильников относится решение.

Зафиксируйте утверждённые и ещё открытые вопросы

Иллюстративный заказ включает 18 подвесных светильников. Для 12 светильников в вестибюле и 6 светильников в ресторане приняты отдельные решения по отделке; запрос на более тёплый оттенок относится только к 12 светильникам вестибюля. Чертёж B для вестибюля указывает предлагаемую отделку, но ведомость отделки A всё ещё указывает исходную. Для ресторанной группы действует отдельное неизменённое решение. Эстетическое согласование для вестибюля не устраняет противоречие в этой комбинации документов.

Координатор фиксирует исходный комментарий и исключение ресторанной группы, а затем оставляет светильники вестибюля без допуска к нанесению покрытия. Приостановка относится только к изменённому объёму; ресторанная группа остаётся под своей отдельной действующей инструкцией допуска. В запросе также уточняется, влияет ли процесс получения более тёплого оттенка на предложение или срок и требуется ли новый образец. Эти вопросы остаются открытыми до ответа назначенных специалистов.

Чтобы разрешить запрос, поставщик приводит ведомость отделки вестибюля в соответствие с чертежом B и идентифицирует физический образец, представленный на утверждение. Закупки оценивают сообщённое коммерческое влияние, а уполномоченный специалист по дизайну принимает указанный образец отделки. Затем координатор фиксирует решение о допуске для группы вестибюля с точной комбинацией документов. Ни один из этих шагов не заменяется окрашиванием ячейки статуса в зелёный цвет.

Проверьте согласованный комплект перед изготовлением

Прежде чем закрывать запрос, сверьте изменённый чертёж, ведомость отделки, утверждённый образец и инструкцию допуска в фактическом комплекте цеха. Попросите получателя подтвердить указанные документы и проверьте, что заменённая версия отделки больше не предлагается как действующая инструкция. Пример показывает шаг проверки, а не заявленный успешный производственный запуск или гарантированный результат.

Фотографии не доказывают, что конкретная редакция правильно поступила в цех. Отдельно запросите документацию на соответствующие светильники и порядок согласования для вашего предполагаемого комплекта. Чтобы оценить представленные изготовителем типы помещений и декоративных работ, можно также изучить его портфолио проектов.

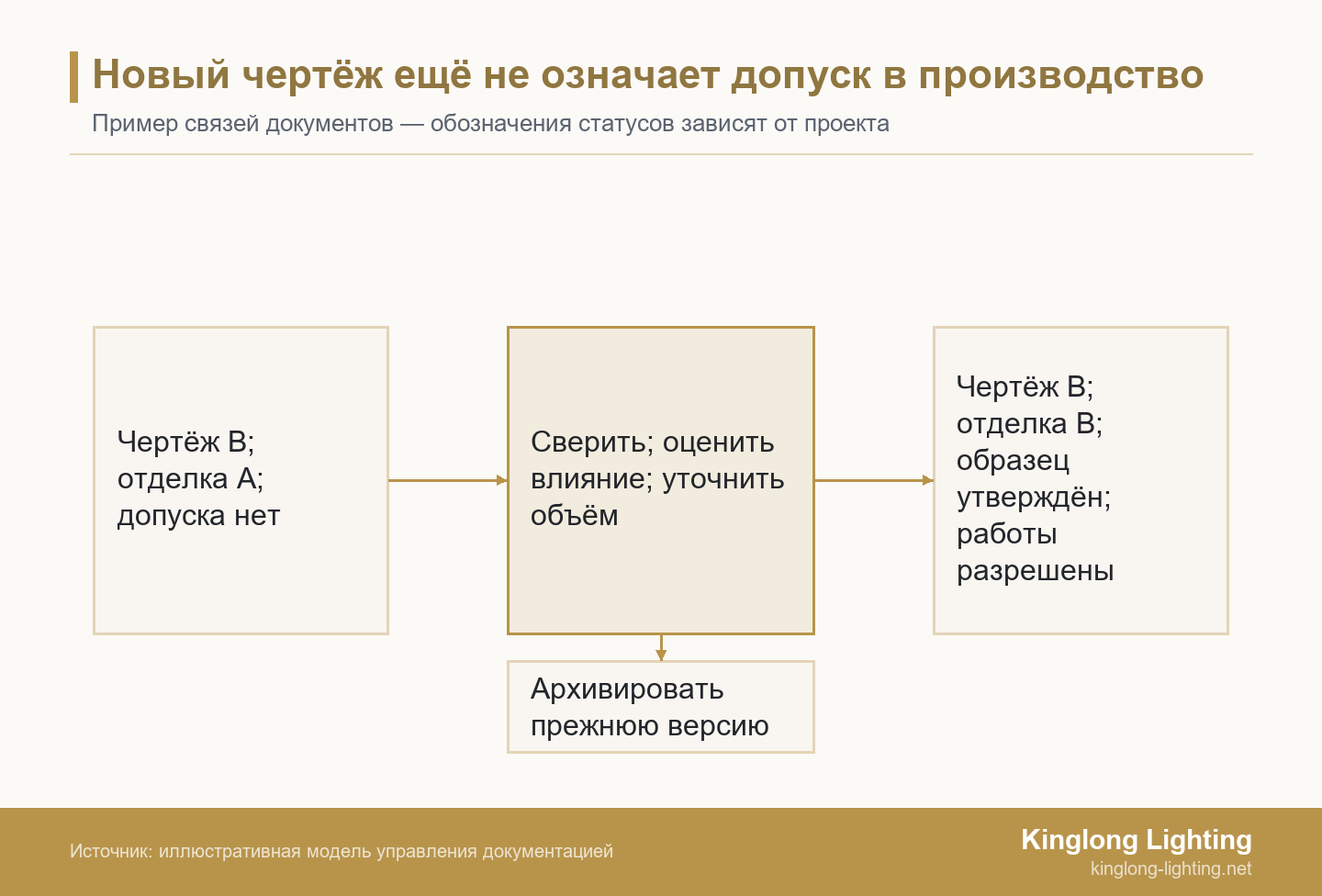

Комплект разрешённой документации — это совместимый набор контролируемых документов и ссылок на решения, допускающий определённое использование. Совместимость не означает одинаковые буквы редакций. В этом иллюстративном изменении чертёж вестибюля и ведомость отделки оба переходят к B, а незатронутая ссылка на стекло может остаться в текущей редакции.

Журнал устраняет противоречие, определяя совместимую комбинацию, а не требуя букву B у каждого файла. Сохраните исходную комбинацию в истории, чтобы при последующих запросах можно было восстановить, что изменилось и когда документация стала пригодной для использования.

Документация Autodesk по управлению изменениями разделяет рабочие версии и допущенные редакции и описывает пометку прежних редакций как заменённых. Это программная реализация полезного различия, а не требование покупать данную платформу. Более простой проектный журнал также может показывать, какая версия пригодна для использования, а какая заменена.

Управляйте изменениями после заказа материалов или начала изготовления

Позднее изменение требует решения о судьбе уже запущенных позиций и инструкции для оставшихся работ. Отдельно определите заказанные материалы, готовые компоненты и выполняемые операции. Перевыпуск чертежа не определяет, следует ли сохранить существующий компонент, доработать его, заменить или приостановить его использование до проверки.

До обсуждения реализации спросите поставщика о текущем состоянии работ по затронутым позициям светильников. Зафиксируйте основание и дату ответа. Если часть деталей остаётся пригодной, отделите их от деталей, по которым нужно новое решение; избегайте общей инструкции «изменить весь заказ». Принятие стоимости и принятие графика должны относиться к одному и тому же объёму реализации.

Руководство по оптимизации ценности декоративного освещения предлагает смежный подход к сравнению того, что меняет предполагаемая экономия. Примените его к текущей редакции: определите сохранённые внешний вид или характеристики, изменённые элементы и остающиеся уже принятые затраты. Более низкая пересмотренная цена единицы не доказывает снижения общей стоимости проекта, если ещё нужно решить судьбу ранее выполненных работ.

Руководство Microsoft по истории версий описывает просмотр и восстановление прежних файлов в OneDrive или SharePoint. Восстановление может сохранить доступ к более ранней информации, но не является новым согласованием проекта. Если команда восстанавливает прежний чертёж, запишите причину и подтвердите, применимы ли всё ещё ранее связанные с ним решения.

Сохраняйте отклонённые предложения и отозванные запросы в истории вместе со ссылками на решения. Помечайте устаревшие документы, чтобы их нельзя было спутать с действующей версией, и сохраняйте прослеживаемый архив. Если две ветви дизайна светильника остаются действительными для разных мест установки, определите обе области применения, а не считайте одну ветвь заменённой для всех случаев.

Наконец, подтвердите, как изменённая инструкция поступает людям, выполняющим затронутую операцию. Письмо в отдел закупок не доказывает, что у участка нанесения покрытия или координатора монтажа есть нужный комплект. Назовите получателя, сохраните подтверждение и проверьте действующие ссылки. Закрывайте запрос только в той мере, в которой эти действия действительно выполнены.

Передайте изготовителю задание на изменение, которое можно проработать

Полезный запрос на изменение включает исходный комплект, заявку с пометками, количества и места установки затронутых светильников, ссылки на образцы отделки или прототипы и открытые вопросы о последствиях. Добавьте предполагаемые обязанности по согласованию, чтобы изготовитель отличал обсуждение дизайна от инструкции продолжать работы.

Укажите, какое решение требуется следующим: оценка осуществимости изменённой детали, новый образец, уточнение зависимых документов или предложение для заявленного объёма. Сообщите поставщику, какие элементы остаются принятыми, а какие не определены. Если собственник или оператор оставил комментарий без полномочий на закупку, назовите того, кто примет коммерческое последствие.

Полный журнал должен позволять каждому участнику ответить на три практических вопроса: что изменилось, какая точная информация определяет принятый результат и какие работы теперь можно продолжать? Если ответ ещё не определён, сохраняйте назначенное действие и приостановку вместо представления комплекта как полностью допущенного.

Спросите Kinglong Lighting, как его процесс проверки чертежей и образцов может учесть предлагаемое изменение, затем согласуйте следующие документы и область утверждения для данного проекта. Запрос не обещает фиксированный срок обработки редакции и не заменяет полномочия по допуску работ в проекте. Собрав исходный комплект, запрос с пометками, объём светильников, ссылки на образцы и вопросы о последствиях, отправьте задание на изменение светильников.

Частые вопросы о журнале изменений светильников

Достаточно ли электронной таблицы для журнала изменений светильников на заказ?

Да, если она идентифицирует контролируемые файлы, фиксирует решения и ограничивает круг лиц, меняющих статус допуска; сама таблица такой дисциплины не обеспечивает. Используйте стабильные ссылки на документы, согласованные значения статусов и назначенного ответственного. Храните подтверждение согласования вне ячейки как связанную запись. Для более сложных комплектов может быть оправдана система управления документацией или изменениями, но перед выбором инструмента оцените нужные права доступа, историю и связи между документами. Программа не может разрешить неопределённую область согласования.

Разрешает ли утверждение образца отделки изготовление всего светильника?

Нет: утверждение образца отделки относится к указанной эстетической области, если согласованное решение прямо не включает весь производственный комплект. Образец может определить цвет и внешний вид поверхности, не разрешая вопросы крепления, управления, размеров или коммерческих изменений. Запишите идентификатор образца и то, что именно принял проверяющий. Если изготовление зависит от других решений, оставьте эти условия открытыми и укажите разрешённый этап. Не трактуйте общее сообщение «выглядит хорошо» как разрешение на все зависимые операции.

Нужно ли оставлять отклонённые изменения в журнале?

Да: сохраните отклонённое предложение и решение по нему, чтобы тот же чертёж с пометками позже не приняли за действующую инструкцию. Укажите, отклонён, отозван или заменён запрос, вместе с его источником и затронутой областью. Сохраняйте доступ к историческим файлам через архив, ясно отделяя их от действующих инструкций. Последующий запрос может открыть вопрос заново с новым идентификатором и новой цепочкой решений, вместо удаления прежней проверки или незаметного восстановления отклонённого файла.

Должны ли чертежи и ведомости отделки иметь одинаковую букву редакции?

Не обязательно: каждый контролируемый документ может иметь собственную редакцию, а комплект разрешённой документации фиксирует точную совместимую комбинацию и допустимое использование. Чертёж может перейти к новой редакции из-за изменения геометрии, пока проверенная ведомость отделки остаётся действительной. И наоборот, изменение только отделки может обновить ведомость без изменения геометрии чертежа. Следуйте согласованной системе нумерации проекта и явно записывайте зависимости. Совпадающие буквы удобны в некоторых комплектах, но не доказывают согласованности содержания или областей утверждения.
