Un registro de luminarias del proyecto es un documento operativo que vincula cada luminaria instalada con su ubicación, configuración e información de mantenimiento. Para un propietario que prepara la entrega, su valor es práctico: el equipo de mantenimiento debe poder identificar un aparato concreto y recuperar la información que le corresponde. Una carpeta de planos aprobados resulta útil, pero no necesariamente indica qué revisión se instaló en una estancia determinada.
Hacer que el registro responda a una solicitud de mantenimiento
Un registro útil permite al personal localizar la luminaria, identificar su versión instalada y recuperar la información de mantenimiento correcta. Organícelo en torno a las preguntas que plantea una solicitud de intervención, no según el orden en que los proveedores enviaron sus archivos.
- ¿Qué luminaria física necesita atención y dónde se encuentra?
- ¿Qué tipo y revisión describen su configuración realmente instalada?
- ¿Dónde están sus planos aplicables, instrucciones de intervención, condiciones de garantía y referencias de repuestos?
- ¿Quién confirma la información que falta y actualiza la ficha después de los trabajos?
Acuerde este alcance informativo con el equipo de mantenimiento antes de cerrar el expediente de entrega. Sus convenciones de denominación, condiciones de acceso y sistema de mantenimiento deben orientar un registro utilizable. La plantilla siguiente propone una estructura de trabajo; no afirma que todos los proyectos necesiten los mismos campos o el mismo software.

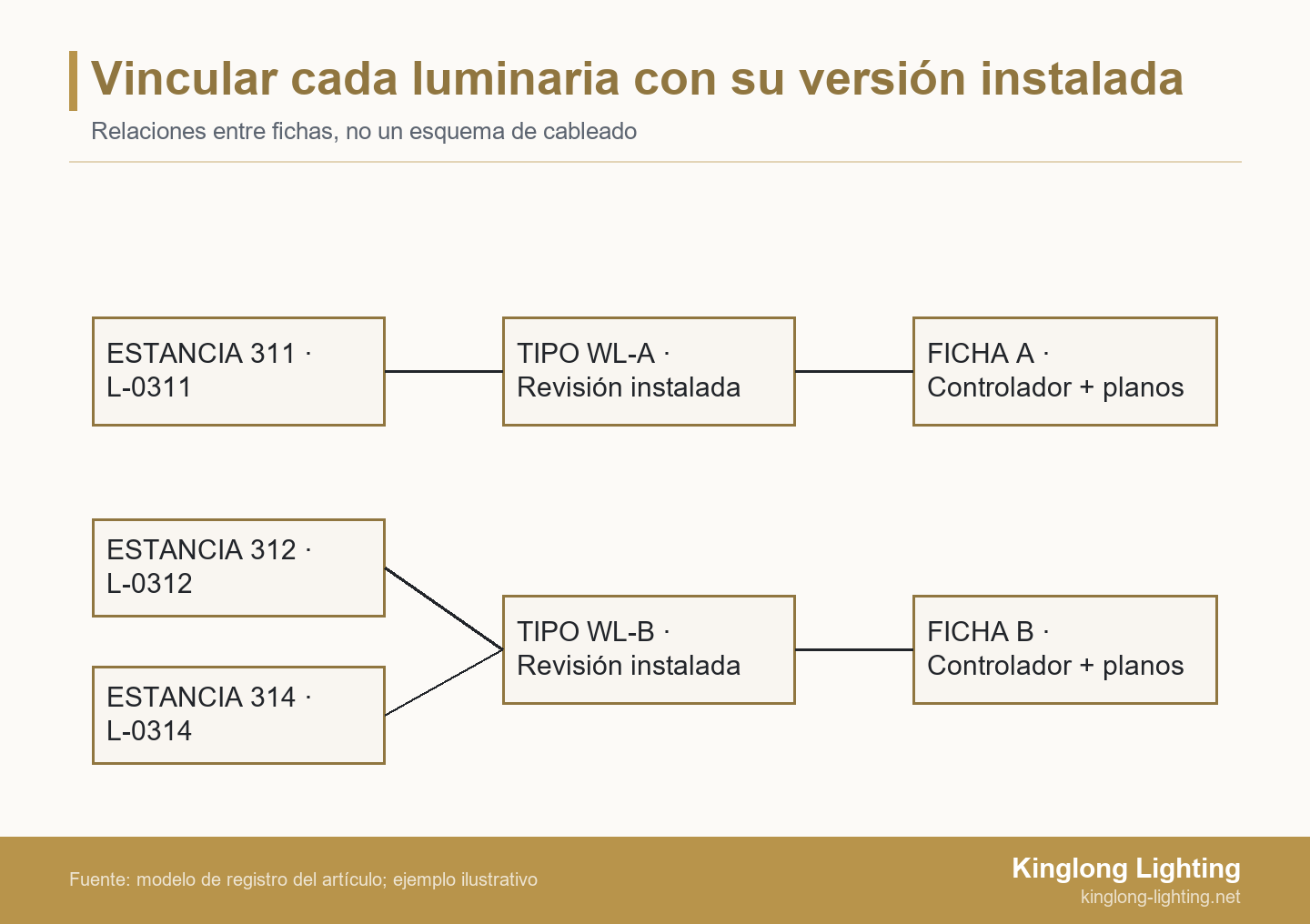

Distinguir cada luminaria instalada del tipo que comparte con otras
Mantenga separado el identificador único de la luminaria instalada del código de tipo y la revisión compartidos. El identificador señala el aparato físico; la ficha de tipo describe su configuración. Varios apliques idénticos pueden compartir una ficha de tipo sin compartir un identificador de activo. Por el contrario, luminarias de aspecto parecido pueden necesitar fichas de tipo distintas si difieren sus componentes instalados.
Construction to Operations Building information exchange (COBie), un sistema de intercambio de información del edificio para su explotación, establece una distinción similar: sus tablas Type y Component separan la información del tipo de producto de las fichas de componentes individuales, incluidas su ubicación, fecha de instalación y fecha de inicio de garantía. Esta relación resulta útil aunque el propietario no solicite un entregable formal COBie. La plantilla simplificada de este artículo no constituye una declaración de conformidad con COBie.
Para preparar la documentación de apoyo, utilice los recursos sobre especificación y compra de luminarias para concretar las preguntas al equipo del proyecto. Después acuerde los identificadores que se utilizarán realmente en ese proyecto. Mantenga los nombres de las estancias y las ubicaciones en planos en campos separados, para que cambiar el nombre de una estancia no cree silenciosamente un activo diferente. Registre el número de serie del fabricante cuando exista, sin confundirlo con una etiqueta asignada por el propietario.
Construir el registro de luminarias mediante niveles vinculados
Utilice filas individuales para las ubicaciones instaladas y el historial de mantenimiento, vinculadas a fichas de tipo compartidas, documentos y referencias de repuestos. Guarde una sola vez un manual común y vincule a él los tipos correspondientes; no cree copias sin control para cada estancia. Si un cambio aprobado produce una configuración de mantenimiento diferente, identifique la revisión de tipo modificada y los activos instalados afectados.
El antiguo anexo técnico de COBie 2.4 incluye intercambios separados, a nivel de tipo de producto, para piezas, garantía y mantenimiento, con campos de acabado e información de garantía. Ilustra la variedad de información necesaria; su estructura de intercambio anterior no debe confundirse con los requisitos de documentación acordados para el proyecto actual.
Copie este mapa de campos en el libro de trabajo o los requisitos de información del propietario. Sustituya cada indicación de entrada por un valor confirmado o por una carencia informativa cuyo seguimiento esté asignado. Las referencias deben identificar el documento y la revisión, no limitarse a indicar «véanse planos».
| Nivel | Campos | Datos que deben completarse | Confirmación o fuente |
|---|---|---|---|
| Activo instalado | Identificador de activo; ubicación | Etiqueta del propietario; edificio, planta y estancia; referencia del plano | Correspondencia del instalador contrastada con la luminaria física |
| Configuración instalada | Código de tipo; revisión; modelo del proveedor | Tipo aplicable y referencia del cambio aprobado | Listado conforme a la instalación y ficha confirmada del proveedor |
| Componentes de mantenimiento | Referencias del controlador, la fuente de luz y los elementos de control | Identificadores realmente instalados; datos de componentes vinculados | Configuración instalada confirmada, no una ficha genérica de familia |
| Componentes decorativos | Acabado; piezas de vidrio o cristal; cuidados | Referencia de acabado; plano del componente; instrucciones de cuidado | Registro de materiales aprobado y pautas de mantenimiento aplicables |
| Documentos | Plano; manual; instrucciones de acceso | Referencia de archivo, revisión y enlace operativo | Expediente conforme a la instalación y documentos de intervención pertinentes |
| Garantía | Hecho que inicia la cobertura; fecha; condiciones; contactos | Referencia de condiciones aplicables y responsabilidades sobre piezas y mano de obra | Documentos efectivos de garantía y registros del proyecto acordados |
| Repuestos | Código de pieza; tipo aplicable; ubicación en almacén | Referencia confirmada, cantidad y posición de almacenamiento | Información de piezas del proveedor y comprobación de existencias por mantenimiento |
| Mantenimiento y acceso | Tarea; instrucción; limitaciones de acceso | Procedimiento aplicable y equipo responsable | Pautas de mantenimiento y condiciones de acceso específicas del proyecto |
| Control de cambios | Referencia del trabajo; fecha; persona que actualiza | Cambio realizado, ficha actual y referencia sustituida | Orden de trabajo cerrada y registro de configuración autorizado |
Distinga «no aplicable» de «todavía no suministrado». Una luminaria sin lámpara sustituible necesita una entrada diferente de otra cuya información sobre la lámpara falta. Asigne a los puntos pendientes un responsable y una fecha de seguimiento. Evite completar las carencias con suposiciones solo para que el libro de trabajo parezca completo.
Registrar lo que realmente puede mantenerse
Registre la configuración de mantenimiento realmente instalada. La apariencia y un nombre genérico de familia no demuestran intercambiabilidad. En una luminaria decorativa a medida, identifique la referencia aplicable del controlador o de la fuente de luz, la configuración de control y la documentación de componentes pertinente. Separe las instrucciones de sustitución confirmadas de una alternativa propuesta que aún necesita revisión.
La información digital solo resulta útil si el equipo instalado la admite. Según las indicaciones sobre datos de DALI Alliance, los datos de luminaria, energía y diagnóstico son opcionales para la certificación DALI-2, mientras que los tres conjuntos de datos son obligatorios para los controladores LED D4i. No suponga que toda instalación DALI proporciona la misma información ni que leer un campo de datos confirma la compatibilidad de un recambio.
Las piezas decorativas requieren una identificación igual de precisa. Una fotografía puede ayudar a localizar el aparato, pero una referencia de acabado o un plano del componente ofrecen un punto de partida más útil para consultar un repuesto. Conserve las instrucciones de limpieza aplicables y las restricciones indicadas. No sustituya las pautas para el acabado o material decorativo real por una recomendación general de limpieza.
El alcance publicado por Kinglong para la entrega e instalación de luminarias hoteleras describe apoyo a la instalación, puesta en servicio y documentación de aprobación final. Confirme qué registros incluye el acuerdo efectivo del proyecto. Ese proceso publicado no promete por sí solo una base de datos completa de activos del propietario, una exportación COBie ni una auditoría de mantenimiento.
Para las tareas que dependen del acceso, vincule las instrucciones correspondientes e identifique la coordinación necesaria con otros sistemas del edificio o acabados. Los trabajos eléctricos y la idoneidad de las sustituciones siguen correspondiendo a los especialistas cualificados responsables. El registro les ayuda a recuperar la información correcta; no autoriza una reparación ni sustituye las comprobaciones técnicas.
Probar la entrega desde el puesto del equipo de mantenimiento
Parta de una luminaria real para llegar a su fila en el registro, sus documentos aplicables y sus referencias de repuestos; después haga la búsqueda inversa. ¿Puede una persona de mantenimiento partir de un identificador de activo del libro de trabajo y encontrar el aparato correcto en el plano? Registre los enlaces rotos, las ubicaciones ambiguas y las revisiones incoherentes como defectos de información con responsables identificados.
Realice la prueba con la cuenta del equipo de explotación. Un enlace que funciona para un administrador del proyecto puede depender de permisos que desaparezcan después de la entrega. Compruebe una selección representativa de diferentes ubicaciones y configuraciones, y resuelva cada modificación de configuración conocida. Acuerde la selección con el propietario; una muestra elegida por comodidad no demuestra que se hayan verificado todas las fichas.
Asigne las correcciones a la parte que dispone de las evidencias. El instalador puede confirmar las ubicaciones instaladas y los cambios de obra aprobados. El proveedor puede aclarar las referencias de productos y componentes dentro de su alcance. Mantenimiento puede comprobar la búsqueda, los lugares de almacenamiento y el acceso efectivo. El propietario o coordinador designado debe seguir el cierre de los puntos, en lugar de aceptar varios archivos «finales» desconectados.
Separe la aceptación de la información de la puesta en servicio física y de otras aprobaciones del proyecto. Una fila completa no prueba que la luminaria se haya instalado correctamente, y una demostración de iluminación satisfactoria no demuestra que sus documentos de mantenimiento sean utilizables. Registre qué acredita cada comprobación y qué queda fuera de su alcance.
El portafolio de proyectos de iluminación decorativa ofrece contexto visual para hablar de tipos de instalación y cuestiones de acceso. Sus imágenes no acreditan las fichas de activos, el historial de mantenimiento ni los resultados de servicio de la instalación del propietario. Obtenga esos registros del expediente real del proyecto.
Ejemplo: apliques repetidos con dos versiones instaladas
En esta entrega ilustrativa, mantenga los seis apliques modificados vinculados a su propia revisión instalada, en lugar de aplicar una ficha genérica de repuesto a los sesenta y cuatro apliques. La decisión depende de la configuración documentada, no de que los aparatos se parezcan.
Un código de familia oculta dos versiones
Un representante del propietario y un responsable de mantenimiento preparan la entrega de un hotel hipotético. El lote contiene 64 apliques y 2 luminarias decorativas suspendidas. La instalación está terminada y se ha presentado un listado genérico de luminarias, pero no se han verificado las relaciones entre los activos instalados y las revisiones de tipo. Es un ejemplo construido, no un proyecto de Kinglong ni un resultado comunicado por un cliente.
Un grupo de 6 apliques utiliza una configuración de controlador aprobada por separado, pero el listado genérico remite todas las fichas de apliques a la ficha de tipo original. En la lista de repuestos aparece un segundo problema: solo identifica la configuración inicial WL-A. Por tanto, con el expediente presentado, mantenimiento no puede determinar la referencia de sustitución aplicable a las seis ubicaciones modificadas. El aspecto similar ha ocultado una diferencia documental importante para las decisiones de mantenimiento.
El equipo suspende la decisión sobre la información de sustitución de esos seis activos hasta confirmar sus revisiones instaladas. El proveedor confirma las fichas de tipo diferenciadas WL-A y WL-B y las referencias de componentes aplicables. El instalador determina los identificadores y las ubicaciones de los seis activos afectados. Después, mantenimiento corrige sus enlaces a documentos y piezas, en lugar de modificar la referencia común de todos los apliques. Las luminarias suspendidas conservan sus propias fichas.
Mantenimiento prueba una búsqueda de cada configuración y comprueba que las seis fichas modificadas remiten a la información WL-B confirmada. Si la referencia del componente sigue sin resolverse, la carencia permanece abierta, sin sustituirla por un código de pieza supuesto. Este ejemplo verifica la correspondencia documentada, no la idoneidad eléctrica ni el estado de todos los aparatos. Un especialista cualificado todavía debe confirmar cualquier sustitución propuesta frente a los requisitos aplicables.
Mantener actualizado el registro después de reparaciones y sustituciones
Registre el trabajo realizado sobre el activo instalado, conserve la información sustituida y confirme la configuración de mantenimiento actual. Si una sustitución propuesta cambia el diseño o la construcción aprobados, la guía de ingeniería de valor para iluminación decorativa explica por qué la opción modificada necesita una revisión claramente identificada. Actualice el registro operativo después del cambio autorizado, no mientras se esté debatiendo una alternativa.
Asigne un responsable de actualización dentro del proceso de mantenimiento. Una orden de trabajo cerrada debe identificar el activo afectado, la fecha de intervención, la referencia del recambio instalado y los documentos revisados, si los hay. Conserve la configuración anterior para que otro técnico comprenda por qué ya no se aplica un manual antiguo. Si una tarea de mantenimiento no modifica la configuración, registre el trabajo sin inventar un tipo de producto nuevo.
Un sistema de gestión del mantenimiento asistido por ordenador (GMAO, o CMMS en inglés) puede alojar estas relaciones, pero la información sigue necesitando un responsable. La guía de operación y mantenimiento del DOE de 2010 incluye, entre las posibles funciones de un CMMS, el historial de órdenes de trabajo, los procedimientos de mantenimiento, la información de garantía y los documentos técnicos por componente. Es una descripción de funciones posibles, no una prueba de que un sistema concreto contenga fichas completas de iluminación.
Entregar datos utilizables, no solo un visor
Acuerde una exportación que permita búsquedas y contenga referencias documentales operativas, y pruebe el acceso con la cuenta de explotación. Un visor de proyecto bien presentado no basta si el propietario pierde el acceso cuando se marcha el equipo de construcción. Confirme quién controla los registros, dónde se almacenan los archivos de apoyo y cómo se puede recuperar una copia actualizada.
Compruebe la capacidad real de exportación en vez de dar por hecho que el nombre del software resuelve la cuestión. Procore documenta actualmente exportaciones de datos de activos en Excel, PDF y ZIP que incluyen atributos, archivos adjuntos e historial de cambios, e indica que la exportación en formato COBie no está disponible por el momento. Este ejemplo específico de un producto justifica probar el entregable solicitado; no recomienda un software ni afirma nada sobre los sistemas de Kinglong.
Un PDF puede ser útil como copia de lectura, mientras que un libro estructurado o un archivo de importación acordado facilita las búsquedas y actualizaciones. Además de abrir el archivo, pruebe las relaciones exportadas: los identificadores de activos deben seguir conduciendo al tipo aplicable y a documentos accesibles. Los enlaces relativos entre carpetas, los archivos renombrados y los adjuntos en la nube con acceso restringido pueden comprometer una entrega por lo demás legible. Acuerde una convención de carpetas y referencias que pueda mantenerse antes de considerar completa la exportación.
Acordar las aportaciones del proveedor antes de cerrar el expediente
Identifique los registros del proyecto que faltan y acuerde qué documentación y asistencia forman parte del alcance real de suministro. Prepare el listado actual de luminarias, los planos conforme a la instalación, los cambios aprobados y una lista breve de fichas pendientes. Incluya el formato de archivo preferido por mantenimiento y la persona responsable de conservarlo actualizado.
Utilice estos datos para tratar con Kinglong el alcance de la documentación de iluminación. Pregunte qué referencias de producto y documentos de apoyo pueden suministrarse, qué detalles de ubicación instalada debe confirmar el equipo del proyecto y quién cierra cada carencia restante. El objetivo es un expediente de entrega trazable con responsabilidades acordadas, no una promesa sin fundamento de que un proveedor controla todas las fichas.
Preguntas frecuentes
¿Basta una hoja de cálculo para un registro de luminarias?
Sí, si cuenta con identificadores estables de activos y tipos, enlaces documentales utilizables y un responsable definido de las actualizaciones. Pruebe el libro de trabajo con quienes vayan a mantenerlo. Elegir un software no garantiza por sí solo la integridad; una hoja estructurada puede ser más útil que un visor sofisticado al que le faltan revisiones. Confirme por separado cualquier formato de importación exigido por el sistema.
¿Qué ocurre si una luminaria a medida no tiene número de serie del fabricante?
Utilice un identificador de activo acordado por el propietario y deje constancia de que no hay un número de serie del fabricante disponible. No invente uno. Vincule el identificador del propietario con la ubicación instalada, la revisión de tipo y los documentos aplicables. Acuerde cómo identificar el aparato en obra sin dañar las superficies decorativas ni ocultar etiquetas obligatorias.
¿La fecha de entrega inicia automáticamente todas las garantías?
No. Registre el hecho que inicia la cobertura y la fecha establecidos en las condiciones de garantía aplicables, sin suponer un comienzo único para todo el proyecto. Mantenga la referencia de las condiciones y el contacto responsable en la ficha, y distinga las responsabilidades sobre piezas y mano de obra cuando corresponda. Si el hecho o la fecha no están resueltos, solicite aclaración a las partes responsables en lugar de rellenar un valor predeterminado conveniente.
¿Qué hacer si un proveedor no puede facilitar un código de repuesto?
Mantenga visible la carencia y acuerde una vía de identificación confirmada, como un plano de componente aplicable o una consulta al proveedor que indique la revisión de tipo del activo. Las fotografías pueden ayudar a identificar, pero no demuestran compatibilidad. Registre quién debe responder y qué evidencias se necesitan antes de que el especialista responsable pueda seleccionar un recambio.
